深度圖文解析西門子觸摸屏救磚教程

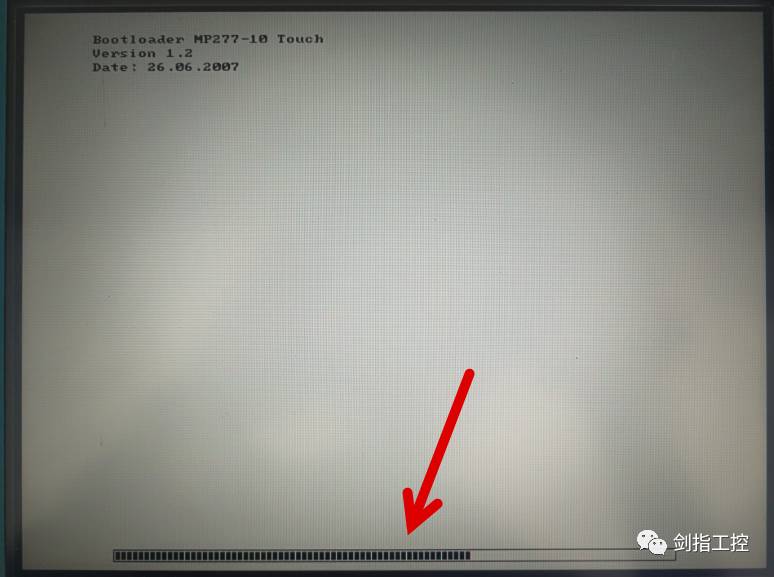

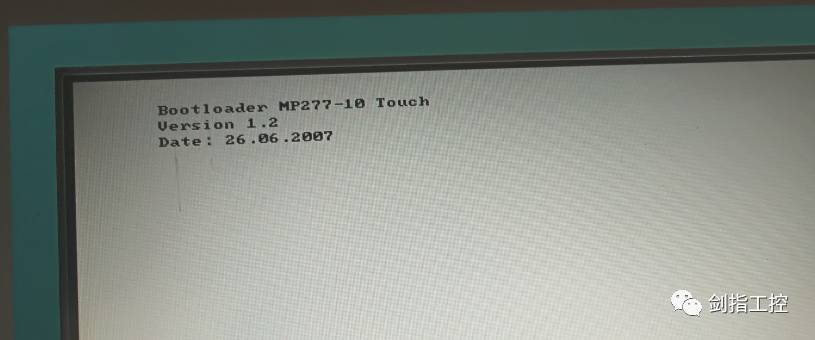

班長前幾天幫兄弟維修了個觸摸屏，上電后是這樣的
上電后白屏，只顯示觸摸屏的型號和版本號，出現這種情況的原因大概是兩個：一,在HMI進行OS更新的過程中觸摸屏斷電了（相當于給電腦裝機的時候停電了）。二，HMI長時間停電或受外來干擾導致的固件丟失（相當于電腦的系統出問題了，開不了機了），百度了一個MP系列的觸摸屏丟失固件的還不少。
下面給大家講一下怎么“救磚”
一：需要的硬件和軟件
USB-PPI電纜一根，編程電腦一臺，WinCC_flexible_2008_SP4軟件
二：在flexible上創建一個與“磚”相同想好觸摸屏的項目，連接好USB-PPI線，給觸摸屏上電。

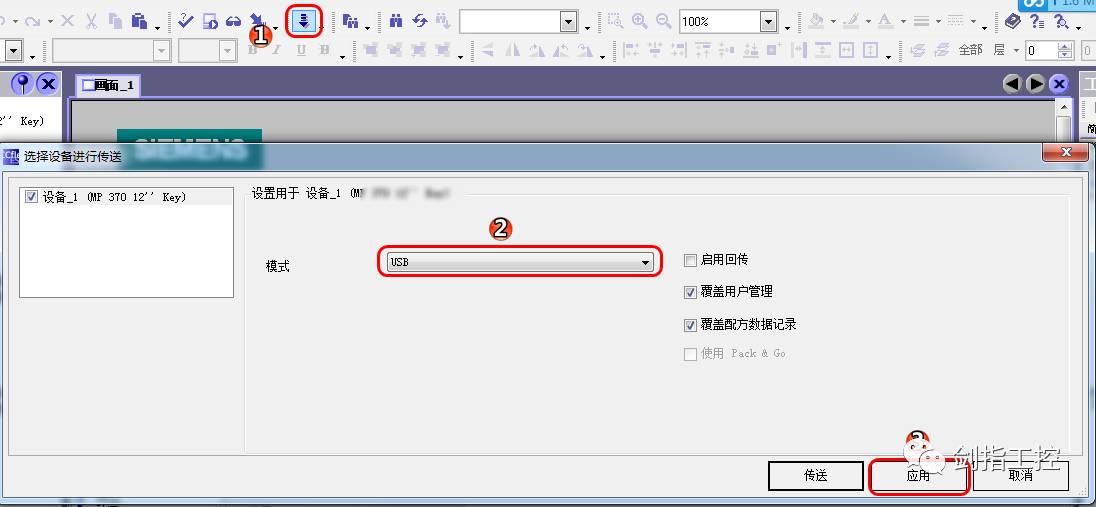

三：設置通訊接口

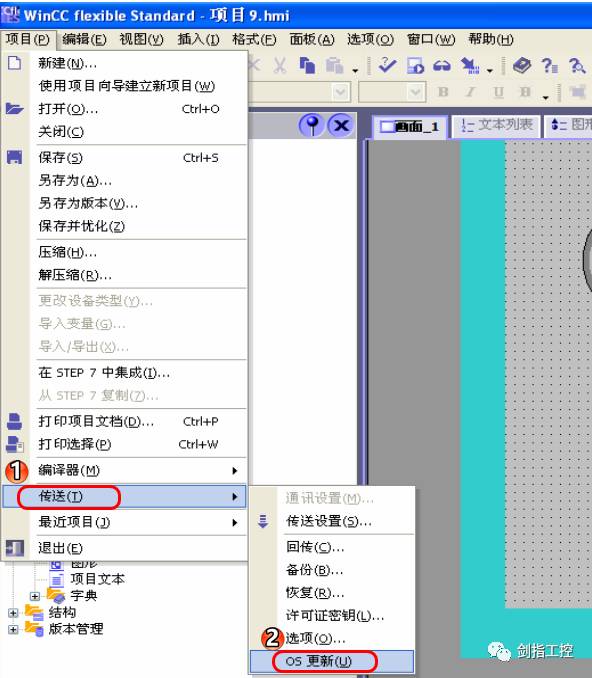

四：開始OS更新

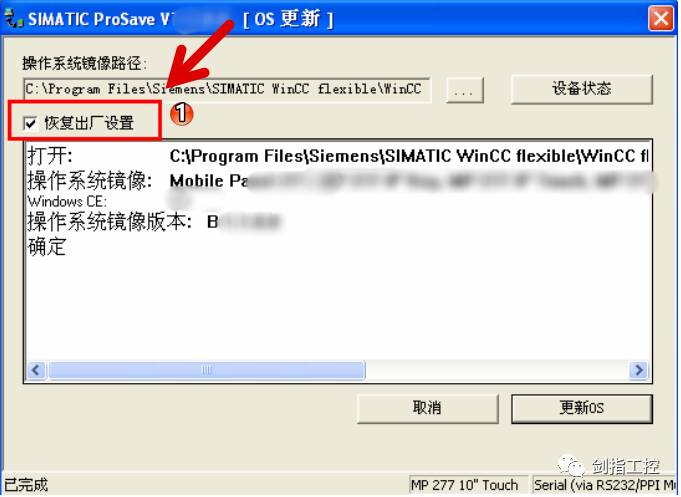

上面的選項選擇后，關閉觸摸屏的電源，點擊“更新OS”

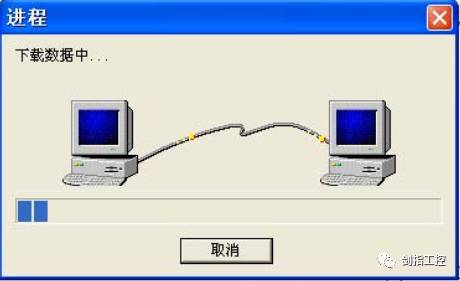

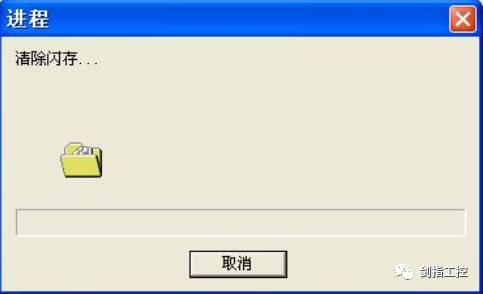

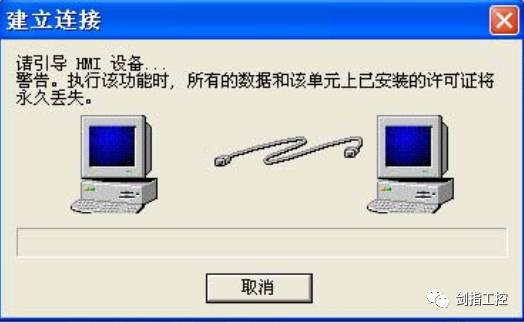

看到這個對話框以后馬上給觸摸屏上電
救磚完成
