這樣可實現傳感器/執行器的查詢,并且能夠在設備安裝、監控和維護過程中表現出顯著的優勢。通過使用便攜式輔助器件查詢傳感器/執行器,HART可為維護人員提供眾多便利,但要完全實現HART帶來的所有好處,必須將傳感器/執行器連接至帶支持HART的電流輸入或輸出的控制系統。本文將重點闡述支持HART的電流輸入以及與向余量受限的4 mA至20 mA輸入設計中添加HART功能相關的難題。

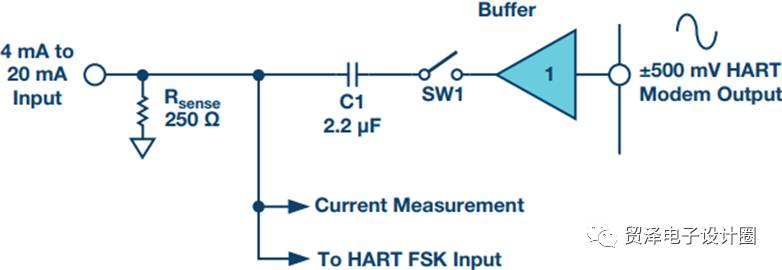

我們先來看看HART FSK發送電路。圖1顯示了HART FSK發送電路的一種傳統方案,對此電路進行討論后我們將展示經過改進的電路設計,改進后的電路可節省空間和成本。

在圖1中,Rsense用于將4 mA至20 mA信號轉換為可由ADC讀取的1 V至5 V信號。HART FSK發送電路可通過C1將±500 mV HART FSK信號交流耦合至4 mA至20 mA環路。這些信號要么為正弦波形,要么為梯形波形。HART調制解調器的輸出端需要驅動能力足夠強的沖器,因為Rsense的阻抗較低,而且電流環路電纜上的電容也可能很大。HART不發送信號時,緩沖器輸出相對環路是低阻抗,這可能會危及4 mA至20 mA信號發送。為此,開關(SW1)與緩沖器輸出串聯使用,以在不發送時提供高阻抗。
SW1開啟時,4 mA至20 mA環路可在1 V和5 V之間擺動。由于這種變化會交流耦合至SW1,開關的輸入端最多可能有±4 V的電壓。為此,開關可能需要±5 V或更大的雙極性電源,還有一種替代方案是使用光電開關。三態緩沖器是另一種選擇,但這種緩沖器可能需要雙極性電源。還有一種選擇是采用變壓器隔離方式。考慮到HART的信號頻率,可能需要音頻變壓器,但這可能體積較大,消耗大量的電路板空間。

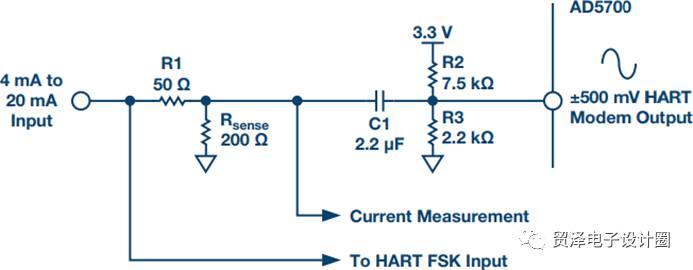

圖2顯示了經過改進的HART FSK發送電路設計,這種設計的好處是能夠節省空間和成本。在此電路中,AD5700 HHART調制解調器的驅動能力足以將±500 mV FSK信號直接驅動至電流環路,無需使用外部緩沖器。

調制解調器不發送信號時,AD5700的FSK輸出會偏置到0.75 V,阻抗為70 kΩ。R2和R3提供了更強的0.75 V偏置,R2和R3的交流阻抗為1.7 kΩ。此1.7 kΩ阻抗和C1所形成的高通濾波器可確保最差情況的4 mA至20 mA輸入信號,即25 Hz、200 Ω Rsense時為±16 mA,這會導致HART調制解調器FSK輸出被驅動至0 V和1.5 V之間。這意味著,整個輸入可使用電壓低至1.62 V的單極性電源運行,HART調制解調器的最小供應電壓為1.62 V。
另一個考慮因素是輸入阻抗,輸入阻抗應大于230 Ω。為了確保足夠大的輸入阻抗,250 Ω輸入電阻已分割為50 Ω和 200 Ω。交流輸入阻抗為R1 + (Rsense || R2 || R3) 230 Ω。如果需要,可增大此阻抗,方法是增大0.75偏置電阻的值,即R2和R3。在FSK發送路徑中額外添加50 Ω電阻將在一定程度上使FSK信號衰減,但電壓仍然符合HART規范的要求。
由于電流環路是壓擺式,因此會有部分電流流經C1、R2和R3。當然,必須確保這不會顯著影響4 mA至20 mA模擬信號。可將
此改進電路(如圖2所示)無需使用緩沖器、開關以及雙極性電源。這三個因素可大幅節省傳統HART FSK發送電路上的系統的空間和成本。

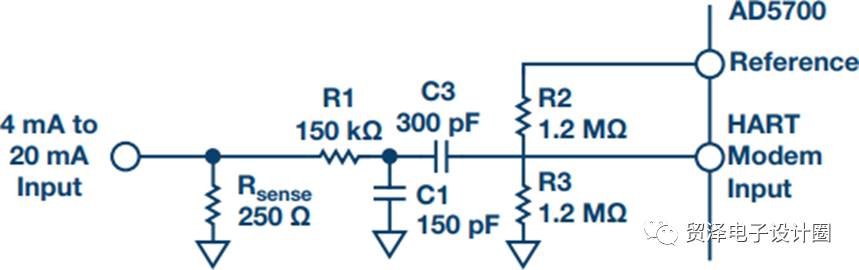

HART FSK輸入的電路如圖3所示。此電路提供一個帶通濾波器,能夠抑制低頻模擬信號發送,并且不受更高頻率的干擾影響。圖示的濾波器專為AD5700定制,因不同的HART調制解調器而有所不同。此帶通濾波器的一個特點是R1提供的150 kΩ輸入阻抗,提高抗瞬態噪聲干擾的能力。

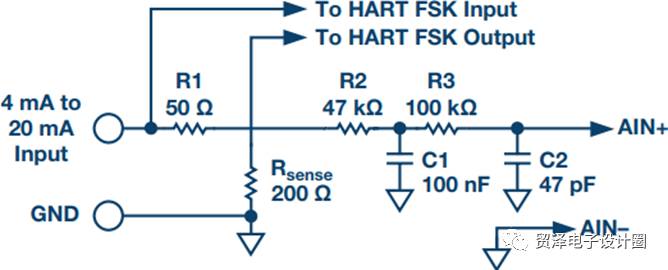

4 mA至20 mA電流測量電路如圖4所示。200 Ω精密Rsense電阻可將4 mA至20 mA信號轉換為0.8 V至4 V信號,這些信號之后可由ADC轉換。然后是可抑制HART FSK信號的雙極低通濾波器R2、C1、R3、C2。接著可將此信號饋入ADC進行轉換。

本文描述的電路已經構建成功并且經過測試,可用作PLC/DCS四通道電壓和電流輸入的基準電路,同時還兼容HART (CN0364)。本文描述的電路完全能夠在此電路板上實施,此外,電路板還可支持在四個輸入通道之間多路復用HART。測試相關通道時,F(xiàn)SK發送開關可保持開啟或關斷狀態,保持開啟時,電路與圖2中的電路完全相同。
本文已概述了如何在支持HART的模擬輸入上實施硬件。除此之外,還展示了使用AD5700 HART調制解調器的改進版HART FSK發送電路。此改進電路無需使用任何外部緩沖器或開關,而且還能節省電路板空間和成本。此電路還無需使用雙極性電源,這不僅能夠節省空間和成本,而且還能降低電源復雜性。
作者
Derrick Hartmann
Michal Brychta
Michal是一名高級應用工程師,負責工業自動化系統。 他任職于ADI公司的工業和儀器儀表部門,工作地點在愛爾蘭利默里克。 Michal先前是ADI公司Σ-Δ型轉換器產品應用工程師,之前曾擔任儀器儀表以及工業電路和系統設計工程師長達10年。 Michal擁有捷克共和國布爾諾技術大學電子工程碩士學位。
-
