退耦不好負載電容過大等對集成運放電路影響有多大?

貿澤電子設計圈 ? 來源:互聯網 ? 作者:佚名 ? 2017-11-06 17:10 ? 次閱讀

在集成運放的應用中,經過相位補償?shù)募蛇\放在大多數應用場合是能滿足要求的。但在應用時,有時還會出現自激,這一般是由于下述原因所致。

一、沒有按集成運放使用說明中推薦的相位校正電路和參數值進行校正

1說明書中推薦的補償方法和參數是通過產品設計和大量實驗得出的,對大多數應用是有效的,它考慮了溫度、電源電壓變化等因素引起的頻響特性的變化,并保證具有一定的穩定裕度。

二、電源退耦不好

2當電源退耦不好時,各放大級的信號電流內阻上的電壓降將產生互耦作用,若耦合信號與某級輸入信號是同相位時,電路將產生寄生振蕩。為此必須重視電源退耦。退耦時除在電源端加接大電容外,還應并接瓷片小電容,因為大電容如電解電容,它本身的分布電感較大,影響退耦效果。

三、電路連接時的分布電容影響

3由于電路存在分布電容,有時后級的信號會通過分布電容反饋到前級,當此反饋信號與該放大級原輸入信號同相位時,也會形成寄生正反饋,從而使電路自激振蕩。所以連接電路時,盡量減小分布電容是很重要的,尤其應注意使集成運放的“+”輸人端遠離它的輸出端。

四、集成運放負載電容過大的影響

4

當集成運放負載電容過大時,整個運放電路的開環頻響曲線將發生變化,使電路的相位余量減小,甚至引起自激。若在運放的輸出端與外接負載電容之問加接一個小電阻(如數百歐以內),使運放電路與負載電容之間相隔離,則可減輕負載電容的影響。但有時這種改進的效果是有限的。為消除自激振蕩,就應減小負載電容,或在集成運放輸出端外加輸出功率更大的、高頻響應更好的輸出級電路。

五、集成運放同相輸入端接地電阻太大

5當同相端對地接入很大的電阻,它與運放差模輸入端的電容形成一個新的極點,盡管輸入端的電容不大,但同相端對地外接電阻較大,則新產生的極點可能接近于或低于交接頻率,而使閉環電路自激或電路動態特性變差。解決的簡便方法是在同相端對地電阻上并接電容,以形成高頻旁路。

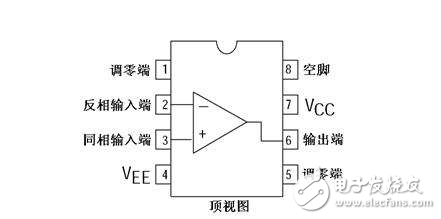

六、集成運放輸出端與同相端和調零端之閫存在寄生電容

6在設計印制電路板時,或做電路實驗時,曲于引線布置不適當或過長、過近,會帶來寄生電容而引起自激。通常在低頻電路中,不易出現自激,而在寬帶放大器中,應注意消除寄生電容耦合。
