功率變換器技術與磁性元件
摘要
●磁性元件對功率變換器的重要性

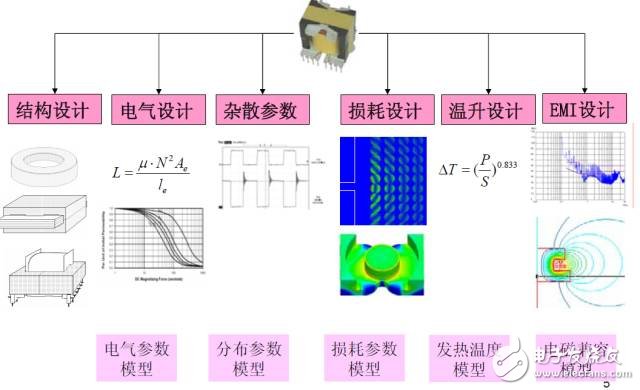

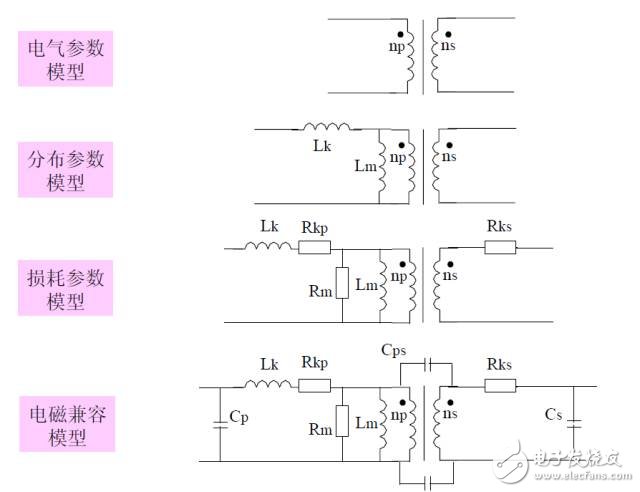

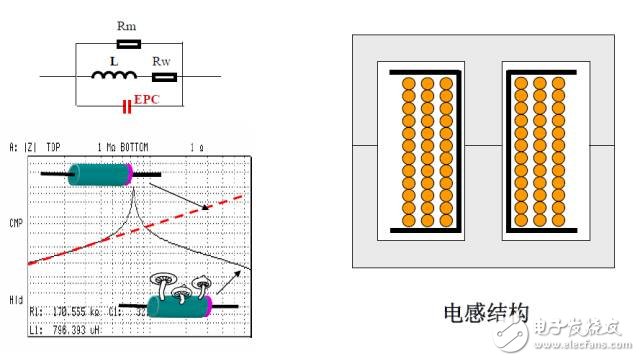

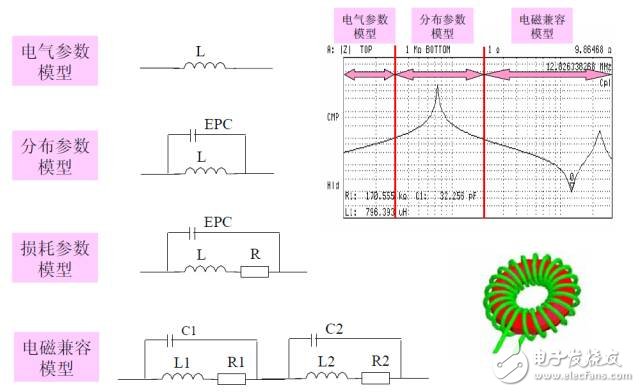

●磁性元件的設計考慮與相應模型

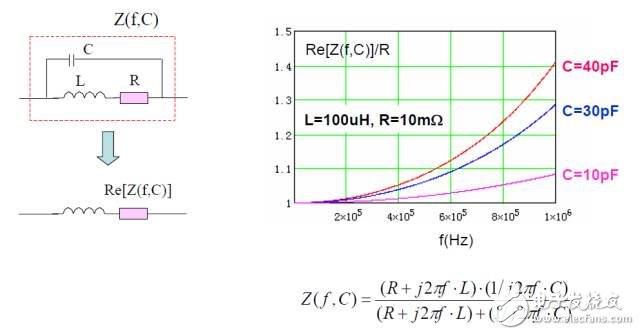

●磁性元件模型參數對電路性能的影響

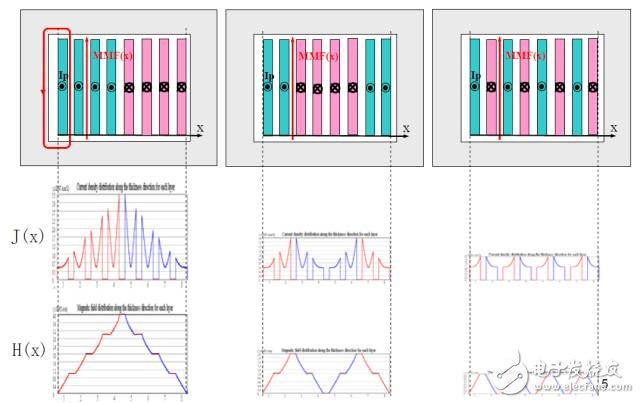

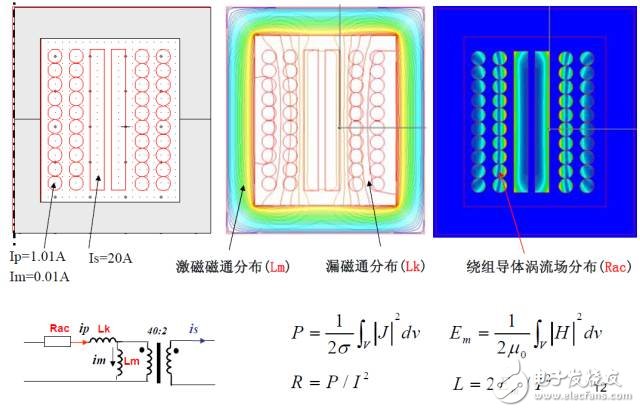

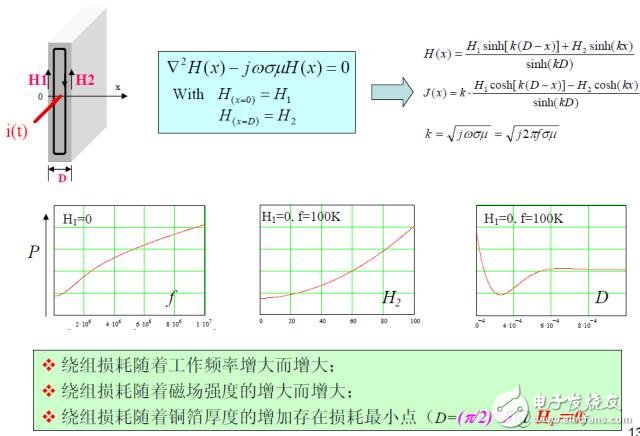

●變壓器的渦流(場)特性-損耗效應
●變壓器的磁(場)特性-感性效應

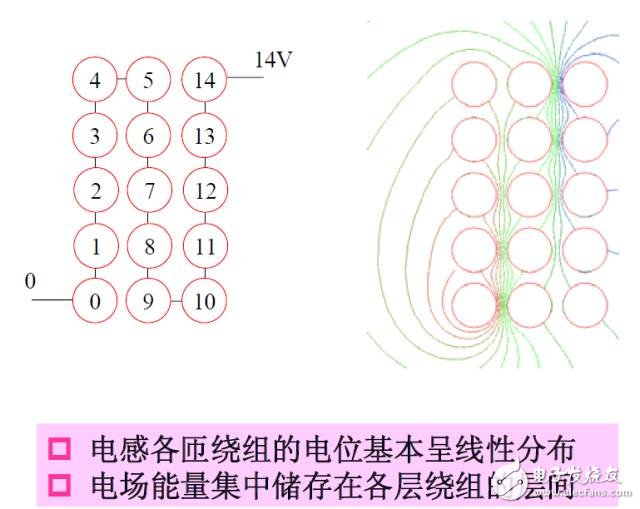

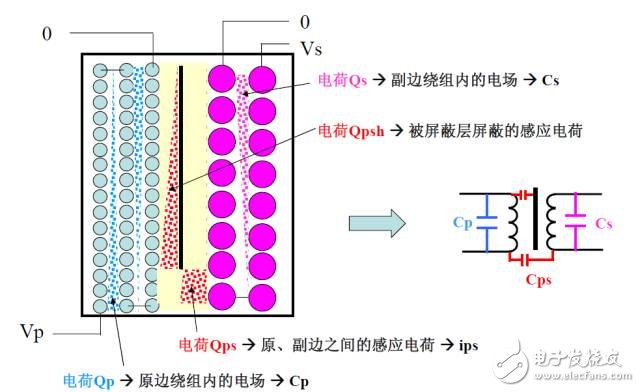

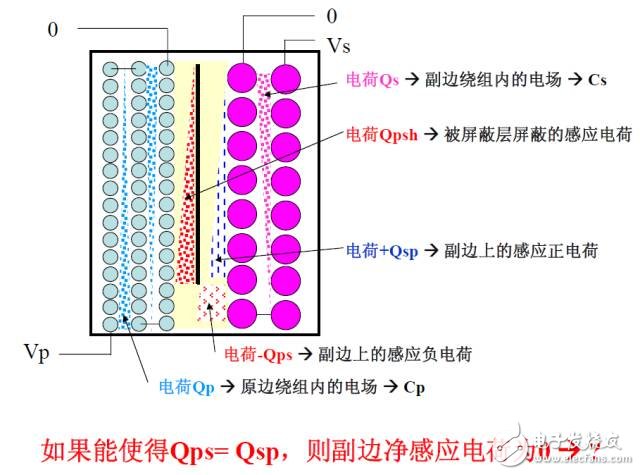

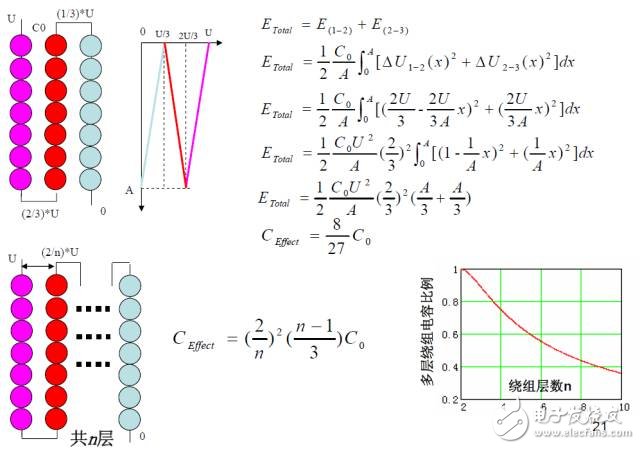

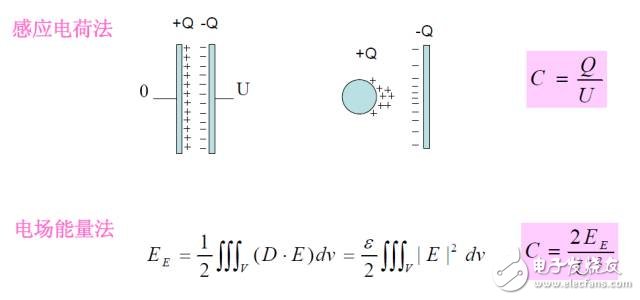

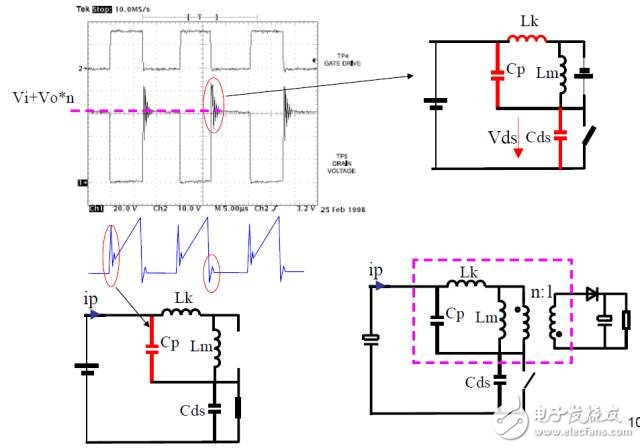

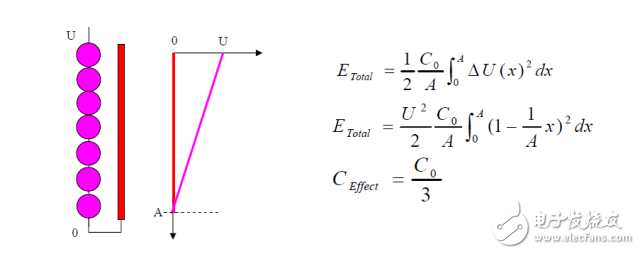

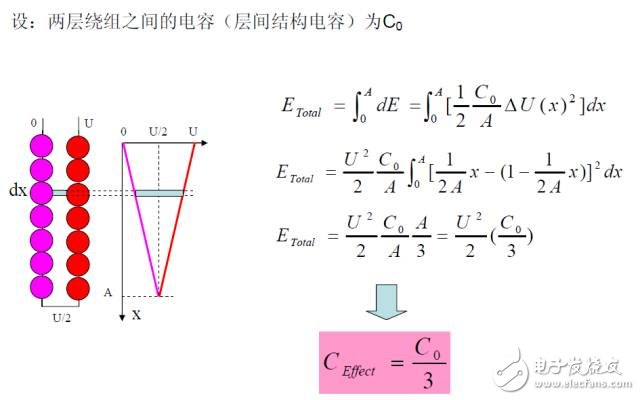

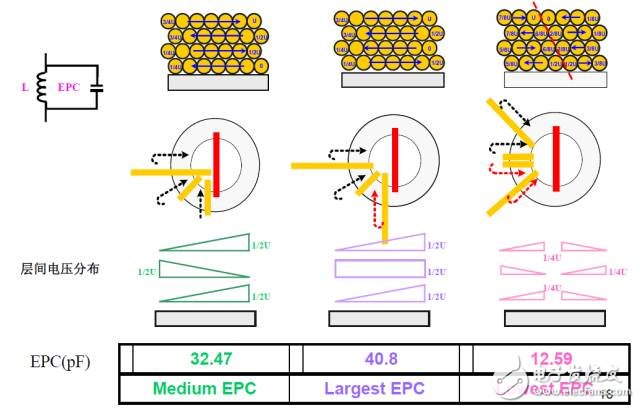

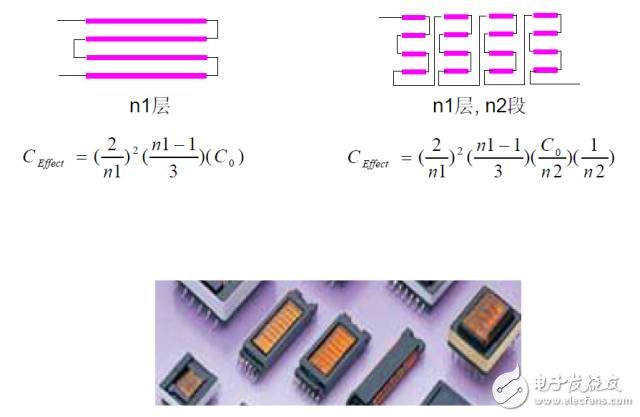

●變壓器的電(場)特性-容性效應

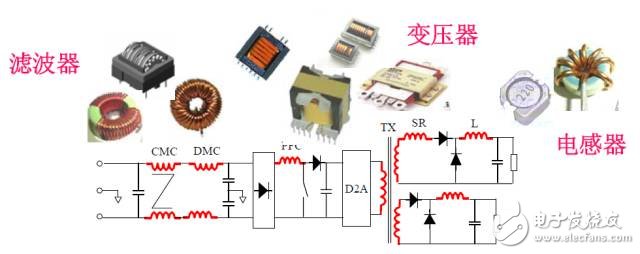

功率變換器中的功率磁性元件
●作用：起磁能的傳遞和儲能作用，必不可少的元件
●特點：體積大，重量大，損耗大，對電路性能影響大
●挑戰：對變換器功率密度影響很大，成為發展瓶頸
功率變換器技術與磁性元件●拓撲: 正激，反激，推挽，全橋移相，LLC，等，磁集成，磁耦合；
●封裝: PCB繞組，繞組+同步MOS, 超薄磁元件；
●元件: 有源器件，電容，磁性元件(設計+定制)；
●仿真: 電路模型，器件模型(IC, MOS, Diode, Cap, 磁性元件)；
●電磁兼容: 布板，EMI濾波器, 分布參數, 近場耦合；
●制造: 自動化, 磁性元件(人工制作)
●品質: 磁性元件測試，失效分析。
磁性元件的模型
●磁性元件技術對功率變換器是十分重要的；
●磁性元件的分布參數對電路性能（效率，功率密度和可靠性）具有重要的影響；
●從磁性元件內部的磁場、電場和渦流場層次，可以更深入完整地理解磁性元件的各項參數；
