國內標準

一般電箱中有五種不同顏色的電線，分別對應為：

黃色：三相電路中的L1相，即A相綠色：三相電路中的L2相，即B相紅色：三相電路中的L3相，即C相藍色：工作零線N黃綠色：保護零線PE

三相電能表接線示意

黃綠色保護接地線

是誰規定了電線的顏色？在國家標準GB50258—96規定了當配線采用多相導線時，其相線的顏色應易于區分，相線與零線（即工作零線N）的顏色應不同。保護地線（PE線）應采用黃綠顏色相間的絕緣導線；零線（N線）宜采用淡藍色絕緣導線。而GB/T6995.2-2008則規定了L1/L2/L3三相的線纜顏色為黃綠紅三色。

為什么要區分電線的顏色？國家制定標準要求不同的線纜規定使用不同顏色，主要就是為了正確區分導線中的相線、零線、保護地線，防止發生錯誤操作。在普遍的電力施工單位中，雖然有著嚴格的操作規范，但是在真正施工中，總會有人因粗心或誤操作，導致接線出錯，導致嚴重電力事故。

國際標準

根據 IEC：60446 規定：相導線顏色：黑色、棕色、紅色、橙色、黃色、綠色、紫色、灰色、白色、粉紅色、青綠色；中性線建議顏色：藍色；接地線建議顏色：黃綠條紋（規定此顏色不能用作其他導體顏色）

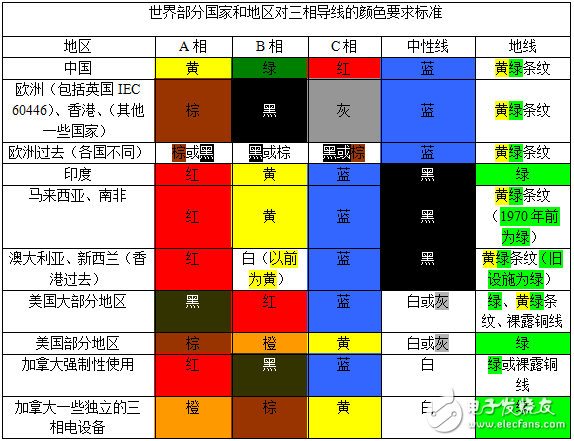

表.世界部分國家和地區對三相導線的顏色要求標

知識拓展：中性線在***被稱作水線；相線別稱為火線、活線；為了防止短路等現象的發生，世界各國對中性線和地線的顏色規定是硬性要求。
