在嘗試將鎖相環（PLL）鎖定時，你是否碰到過麻煩？草率的判斷會延長調試過程，調試過程變得更加單調乏味。根據以下驗證通行與建立鎖定的程序，調試過程可以變得非常簡單。第1步：驗證通信第一步是驗證PLL響應編程的能力。如果PLL沒有鎖定，無法讀回，則嘗試發送需要最小量硬件命令工作的軟件命令。一種方法是通過軟件（而非引腳）調節PLL的通電斷電尋找引腳的可預測電流變化或偏置電壓電平變化。許多PLL在其輸入（OSCin）引腳的電平在通電時為Vcc/2，在斷電時為0V。如果PLL集成了壓控振蕩器（VCO），則查看低壓差（LDO）輸出引腳電壓是否對通電和斷電命令做出反應。還可能可以切換輸入/輸出 (I/O)引腳，比如許多LMX系列PLL的MUXout引腳。如果采用上述方法能夠驗證通信，就可以繼續嘗試進行鎖定。如果無法驗證通信，則查找常見的原因，例如以下原因：

• 編程串行

• 鎖存使能（也稱為芯片選擇條（CSB））過高

• 對軟件輸入的低通濾波過多

• 與串行外圍設備接口總線（SPI）存在時序問題

• 電源引腳焊接有誤

第2步：建立鎖定驗證通信后，下一步就是嘗試對PLL進行鎖定。下面是PLL無法鎖定的一些更常見的原因：

• 對鎖定檢測引腳的錯誤解讀。

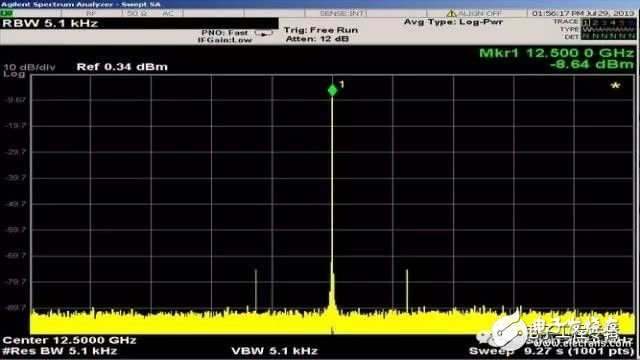

如果配置有誤，鎖定檢測引腳會在實際已經鎖定的情況下顯示出PLL未鎖定。可以通過查看頻譜分析儀輸出或VCO調諧電壓驗證這一情況。

• 編程問題。

向PLL發送錯誤的信息會很容易導致無法鎖定。一些常見的編程錯誤包括：VCO編程頻率超出范圍、VCO校準設置不正確或寄存器時序有誤。

• VCO校準問題。

對于集成VCO的PLL而言，頻率范圍通常分成幾個不同的頻段。錯誤的編程會導致VCO鎖定錯誤的頻段。對特定寄存器的編程通常會啟動VCO校準；因此必須確定在編程此寄存器時，其他軟件和硬件（尤其是基準輸入）狀態正確，以確保校準正常工作。

• 輸入或反饋路徑問題。

如果VCO輸入或基準輸入因電源水平較低、壓擺率較低、匹配較差或諧波較高而存在問題，會導致PLL打開鎖定。大多數PLL有方法輸出內部頻率計數器的實際頻率輸出，將其發送到引腳。

• 環路濾波器中與地連接或短路。

可以通過查看調諧電壓或切換鑒相器兩極，根據頻率變化確定連接或短路。

• PLL環路濾波器不穩定。

如果降低電荷泵電流導致PLL鎖定通常是不穩定的表現，但是僅憑這項技術不起作用不能排除不穩定這一因素。導致環路濾波器不穩定的產檢原因有忽略考慮VCO輸入電容；使用過度限制環路帶寬的集成濾波器；或者使用與PLL初始設計不同的PLL設置（電荷泵增益、VCO頻率或鑒相器頻率）。

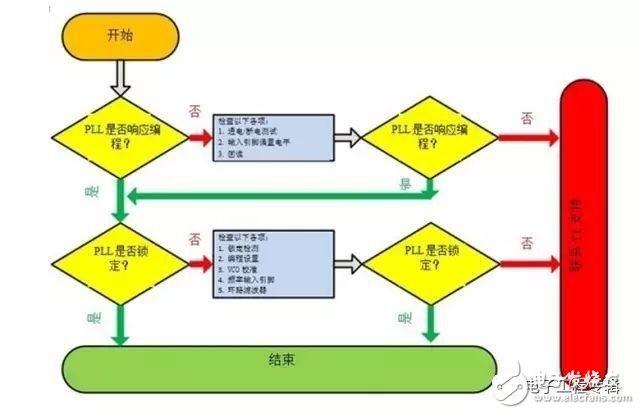

遵循系統的方法，不作出草率的假設能夠使PLL鎖定調試程序變得簡單許多。下圖為指導此程序的流程圖。

圖：PLL調試流程圖
