山東濟南，2017年10月10日訊，山東高云半導體科技有限公司（以下簡稱“山東高云半導體”）今天宣布推出基于中密度晨熙?家族的GW2A系列FPGA芯片的DDR類儲存器接口IP核初級版（Gowin Memory Interface IP），包括相關IP軟核、參考設計及開發板等完整解決方案。

高云DDR類儲存器接口IP核初級版目前是一個通用的DDR2存儲器接口IP，兼容JESD79-2標準。該IP包含通用的DDR2內存控制器（Memory Controller，MC）與對應的物理層接口（Physical Interface，PHY）。后續升級版會支持晨熙?家族的GW2AR系列內嵌DDR類儲存器式FPGA，功能升級將延及DDR1、DDR3內存控制器與對應的物理層接口。

高云DDR類儲存器接口IP核初級版為用戶提供一個通用的用戶命令接口，另一端通過PHY連接至內存芯片，完成用戶對存儲器的訪存要求?！案咴艱DR類儲存器接口軟核品種豐富，能支持目前市場上的主流DDR類儲存器?！备咴瓢雽w軟核研發部門負責人高級經理高彤軍先生解釋說，“目前推向市場的IP核初級版已經能夠滿足我們很多客戶的應用要求，但是還遠遠沒有達到高云器件的潛力，我們最終目標速度是達到800Mbps到1Gbps的范圍。”

“我們提供簡明易用的IP調用界面，同時提供可用于驗證DDR2控制器IP性能的開發板和參考設計?！备咴瓢雽w市場副總裁兼中國區銷售總監黃俊先生表示，“高云半導體會持續在IP核的開發方面加大投入，旨在提高用戶FPGA的設計余量和整體系統的可靠性，同時縮短用戶的設計周期，可以讓廣大用戶盡快熟悉國產FPGA的架構，逐漸認同國產FPGA品牌的品質和良好的技術支持服務?！?/p>

IP主要特征

DDR2 MC與PHY的時鐘比例為1：2；

支持存儲器數據路徑寬度為8、16、24、32、40、48、56、64和72位；

支持單列UDIMM和SODIMM內存模塊；

支持x4、x8和x16兩種數據寬度的內存芯片；

可編程突發長度4或8；

可配置的CL；

可配置的CWL；

可配置的tFAW；

可配置的tRAS；

可配置的tRCD；

可配置的tRFC；

可配置的tRRD；

可配置的tRTP；

可配置的tWTR；

支持動態片上終端ODT的控制；

支持自動刷新和用戶啟動刷新，自動刷新間隔可配置。

IP工作頻率

DDR2 SDRAM數據速率目前為500Mbps~560Mbps；

IP整體結構

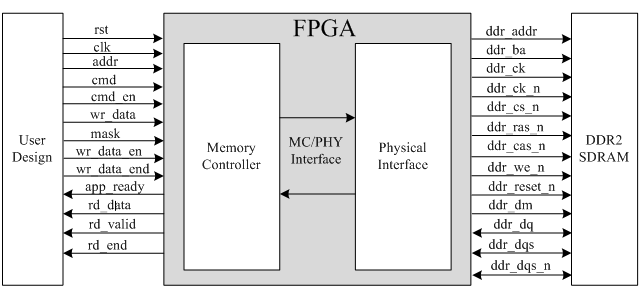

高云DDR類儲存器接口IP核的基本結構，包含Memory Controller、Physical Interface等主要模塊。圖中的User Design block 是FPGA中需要與外部DDR2 SDRAM芯片所連接的用戶設計。

GW2AR、GW2A系列FPGA

GW2AR系列為內嵌DDR類儲存器式FPGA，GW2A系列FPGA支持外掛DDR類儲存器。其中，GW2AR-18K LQ176內嵌128M DDR1；GW2A-18KBGA封裝與 GW2A-55K BGA封裝支持外掛DDR2。

開發板與參考設計

高云DDR類儲存器接口IP核初級版， 參考設計及開發板支持GW2A-18K/55K BGA封裝FPGA對接通用DDR2存儲器，后續升級版會支持GW2AR系列內嵌DDR類儲存器式FPGA，功能升級將延及DDR1、DDR3內存控制器與對應的物理層接口。

關于山東高云半導體：

山東高云半導體科技有限公司于2014年3月成立，位于濟南高新區齊魯軟件園，作為廣東高云半導體科技股份有限公司的全資子公司，山東高云半導體致力于國產FPGA解決方案并推動其產業化，旨在推出具有核心自主知識產權的民族品牌FPGA芯片。
