ARM已經在國內流行得一塌糊涂，各類教程、開發板（S3C2440，6410）層出不窮，歸結下來，傳統ARM開發包括以下幾個步驟：

（1）硬件電路板設計（對于Zedboard，相當于設計邏輯電路，PL工程師負責）；

（2）基本模塊裸機代碼測試（UART，DDR2，其他外設）；

（3）移植操作系統（如Linux，uCLinux，uCOS等）；

（4）編寫相應操作系統的驅動程序（可從（2）中移植過來）；

（5）編寫應用程序（或移植已有的應用程序）、界面設計（Qt）；

一個有ARM開發經驗的工程師，接觸Zynq時很容易陷入誤區：到底哪一部分需要由邏輯完成，哪一部分由ARM完成？Zynq資料龐雜，怎樣進行有效的學習？

從前面基本介紹我們知道，Zynq內部PS就是ARM工程師的戰場，調試代碼都是基于PS進行，如果出現問題（硬件問題、驅動問題、軟件版本問題）如何定位是一項非常耗時的任務，尤其加入了邏輯設計之后，調試難度大大增加了。所以在一顆芯片中集成了ARM和FPGA雖然提高了性能，但也帶來任務劃分不明確，調試復雜等新問題。Zynq官方例程的網址為 ，步驟較多，讓人分不清到底是在做軟件設計還是硬件開發。

本節在參考了上面例程的基礎上，進一步做了幾個小例子來說明Zynq其實可以和普通ARM開發一樣簡單易學。將ARM設計與邏輯設計完全解耦，有利于我們加深對zynq內部結構的理解。

ARM工程師開發Zynq用到的軟件環境主要有：

PlanAhead+XPS：建立硬件工程，相當于在一個萬用板上自己搭建一個單片機最小系統，我們需要將單片機的IO口連接不同的外設（LED，按鍵，液晶屏，串口等）；

SDK：建立軟件工程，編寫基本模塊程序；建立Bootloader工程；

arm-xilinx-linux-gnueabi-gcc：交叉編譯工具，編寫基于Linux的應用程序和驅動程序；

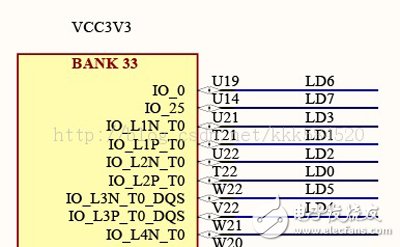

幾乎所有ARM工程師都是從單片機開始學習，而且第一個實驗一般都是流水燈實驗。ZedBoard上既然有一個ARM芯片，有8個LED，能不能用ARM點亮它們，并實現流水燈效果呢？我們來試試吧！

筆者安裝軟件為ISE14.5，其他版本操作類似。

（1）硬件電路板設計

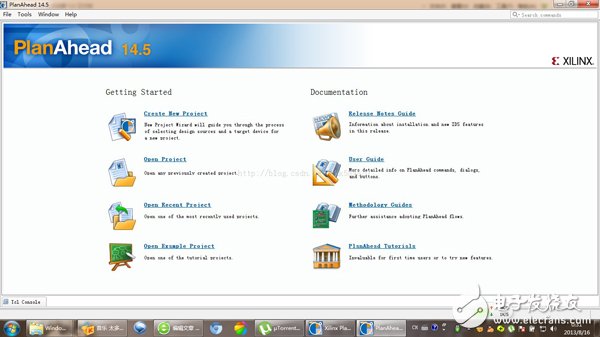

首先，運行PlanAhead軟件（安裝完成后，一般在桌面上會有快捷方式）。

單擊“Create New Project ”，新建工程，為了方便敘述，連續點6次“Next”，直到出現下圖：

左上框中選擇“board”，在下面框中找到ZedBoard并選中，點Next，一直到Finish，結束。

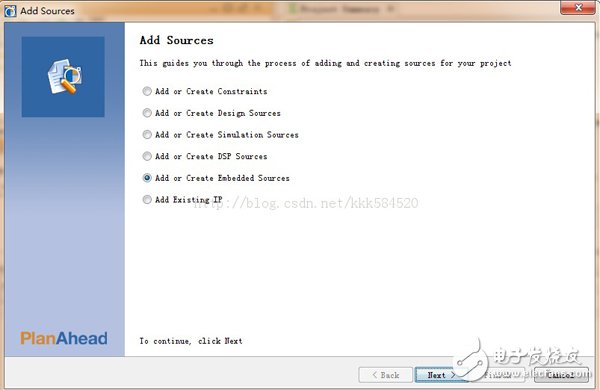

在主面板左側，點“Add Source”，添加一個嵌入式模塊（這就是ARM核），選擇如圖所示。

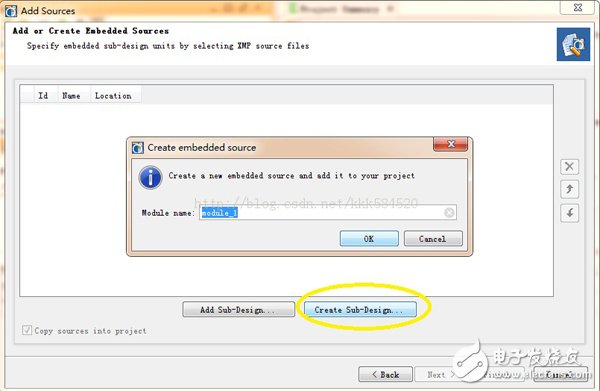

Next，點“Create Sub-Design”

隨便起個名吧，保留默認，OK，F(xiàn)inish。這個步驟主要功能是添加我們的ARM核心到萬用板上，但是還沒有連線。

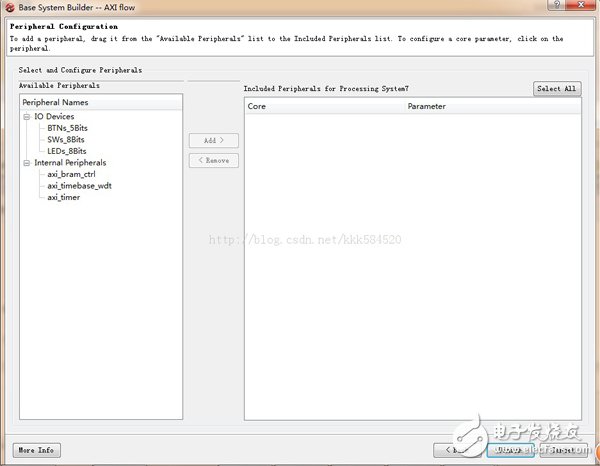

這時PlanAhead會自動調用XPS，在XPS中，當有提問是否用BSB建立基本系統時，選“是”。OK，Next，出現下圖：

把原先右側的所有硬件都Remove掉，因為我們需要自己連線。點Finish。

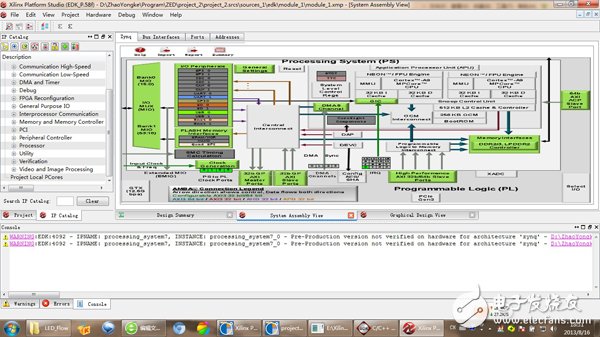

看到了一個彩色的龐大系統，如下圖所示。

主窗口顯示的就是Zynq內部結構圖，主窗口上面有四個標簽，“Zynq”表示圖形化顯示，“Bus Interface”表示總線連接，“Ports”表示芯片外部IO連接，“Address”表示Zynq系統的地址映射。主窗口下有3個標簽，有設計總結報告、系統組成顯示、圖形設計顯示。默認用系統組成顯示，另外兩種可以在設計完成后觀察。

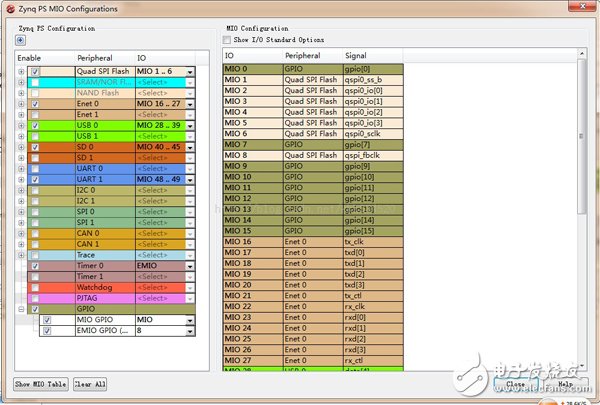

我們點擊Zynq系統組成框圖中左上側綠色的“I/O Peripherals“框，彈出IO口外設配置選項，展開最下側的GPIO（點加號），勾上EMIO，并設置IO數目為8，如下圖所示：

點關閉，然后從主窗口上面標簽的Zynq標簽切換到Ports標簽，展開processing_system7_0（點加號），找到GPIO_0，將它設置為連接到外部引腳，如圖所示。

什么是EMIO？什么是MIO？這是Zynq里面比較獨特的特性。MIO就是ARM自己的手腳，完全由自己支配；而EMIO，則是FPGA的手腳，如果不做任何處理，ARM說什么對它們根本不起作用。Zynq有一種機制，可以通過布線，將一部分FPGA手腳連接到ARM上，接受ARM指揮，這樣就可以方便地擴展ARM的IO口，使ARM也像FPGA那樣，任意設置外部引腳，非常靈活。這個實驗中，我們用了8個FPGA引腳接受ARM控制，上面操作已經設置完畢了。

接下來，需要檢查硬件是否有錯誤。點擊菜單Project-》Design Rule Check，如果在XPS Console窗口中輸出如下內容，表示沒有錯誤：

Running system level update procedures.。。

Running UPDATE Tcl procedures for OPTION SYSLEVEL_UPDATE_PROC.。。

Running system level DRCs.。。

Performing System level DRCs on properties.。。

Running DRC Tcl procedures for OPTION SYSLEVEL_DRC_PROC.。。

Done！

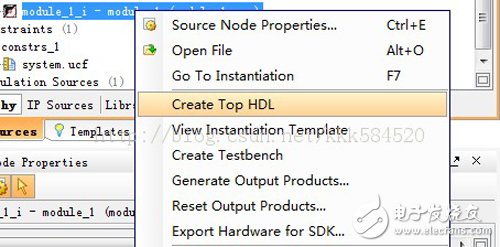

這時徹底關閉XPS，回到PlanAhead中。在Project Manager的Source窗口中，找到module_1.xmp，單擊右鍵，選擇Create Top HDL，如下圖所示：

這時生成了頂層HDL模塊，名稱為module_1_stub.v，打開這個文件，內容如下：

//-----------------------------------------------------------------------------

// module_1_stub.v

//-----------------------------------------------------------------------------

module module_1_stub

（

processing_system7_0_MIO，

processing_system7_0_PS_SRSTB，

processing_system7_0_PS_CLK，

processing_system7_0_PS_PORB，

processing_system7_0_DDR_Clk，

processing_system7_0_DDR_Clk_n，

processing_system7_0_DDR_CKE，

processing_system7_0_DDR_CS_n，

processing_system7_0_DDR_RAS_n，

processing_system7_0_DDR_CAS_n，

processing_system7_0_DDR_WEB_pin，

processing_system7_0_DDR_BankAddr，

processing_system7_0_DDR_Addr，

processing_system7_0_DDR_ODT，

processing_system7_0_DDR_DRSTB，

processing_system7_0_DDR_DQ，

processing_system7_0_DDR_DM，

processing_system7_0_DDR_DQS，

processing_system7_0_DDR_DQS_n，

processing_system7_0_DDR_VRN，

processing_system7_0_DDR_VRP，

processing_system7_0_GPIO_pin

）;

inout ［53:0］ processing_system7_0_MIO;

input processing_system7_0_PS_SRSTB;

input processing_system7_0_PS_CLK;

input processing_system7_0_PS_PORB;

inout processing_system7_0_DDR_Clk;

inout processing_system7_0_DDR_Clk_n;

inout processing_system7_0_DDR_CKE;

inout processing_system7_0_DDR_CS_n;

inout processing_system7_0_DDR_RAS_n;

inout processing_system7_0_DDR_CAS_n;

output processing_system7_0_DDR_WEB_pin;

inout ［2:0］ processing_system7_0_DDR_BankAddr;

inout ［14:0］ processing_system7_0_DDR_Addr;

inout processing_system7_0_DDR_ODT;

inout processing_system7_0_DDR_DRSTB;

inout ［31:0］ processing_system7_0_DDR_DQ;

inout ［3:0］ processing_system7_0_DDR_DM;

inout ［3:0］ processing_system7_0_DDR_DQS;

inout ［3:0］ processing_system7_0_DDR_DQS_n;

inout processing_system7_0_DDR_VRN;

inout processing_system7_0_DDR_VRP;

inout ［7:0］ processing_system7_0_GPIO_pin;

（* BOX_TYPE = ”user_black_box“ *）

module_1

module_1_i （

.processing_system7_0_MIO （ processing_system7_0_MIO ），

.processing_system7_0_PS_SRSTB （ processing_system7_0_PS_SRSTB ），

.processing_system7_0_PS_CLK （ processing_system7_0_PS_CLK ），

.processing_system7_0_PS_PORB （ processing_system7_0_PS_PORB ），

.processing_system7_0_DDR_Clk （ processing_system7_0_DDR_Clk ），

.processing_system7_0_DDR_Clk_n （ processing_system7_0_DDR_Clk_n ），

.processing_system7_0_DDR_CKE （ processing_system7_0_DDR_CKE ），

.processing_system7_0_DDR_CS_n （ processing_system7_0_DDR_CS_n ），

.processing_system7_0_DDR_RAS_n （ processing_system7_0_DDR_RAS_n ），

.processing_system7_0_DDR_CAS_n （ processing_system7_0_DDR_CAS_n ），

.processing_system7_0_DDR_WEB_pin （ processing_system7_0_DDR_WEB_pin ），

.processing_system7_0_DDR_BankAddr （ processing_system7_0_DDR_BankAddr ），

.processing_system7_0_DDR_Addr （ processing_system7_0_DDR_Addr ），

.processing_system7_0_DDR_ODT （ processing_system7_0_DDR_ODT ），

.processing_system7_0_DDR_DRSTB （ processing_system7_0_DDR_DRSTB ），

.processing_system7_0_DDR_DQ （ processing_system7_0_DDR_DQ ），

.processing_system7_0_DDR_DM （ processing_system7_0_DDR_DM ），

.processing_system7_0_DDR_DQS （ processing_system7_0_DDR_DQS ），

.processing_system7_0_DDR_DQS_n （ processing_system7_0_DDR_DQS_n ），

.processing_system7_0_DDR_VRN （ processing_system7_0_DDR_VRN ），

.processing_system7_0_DDR_VRP （ processing_system7_0_DDR_VRP ），

.processing_system7_0_GPIO_pin （ processing_system7_0_GPIO_pin ）

）;

endmodule

可以看到，module_1_stub只是對我們用XPS創建的嵌入式模塊module_1用verilog語言進行一層包裝，相當于芯片制造業中將晶圓向外引線，做最后的邦定。我們后面會講，在這一步也可以進行用戶邏輯開發。

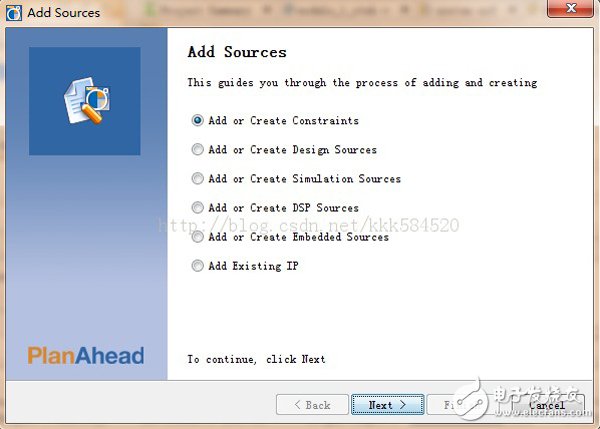

接著需要添加約束文件（UCF），還是在Project Manager中Add Source，這次類型選第一個“Constraints”，如圖所示

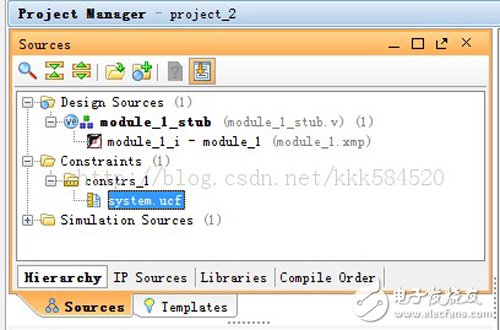

仍然點Create File，名稱隨便起，我們輸入system，最后確認，回到主窗口。這時看到Project Manager中添加了system.ucf

雙擊該文件，添加內容如下：

NET ”processing_system7_0_DDR_Addr［0］“ LOC = M4;

NET ”processing_system7_0_DDR_Addr［1］“ LOC = M5;

NET ”processing_system7_0_DDR_Addr［2］“ LOC = K4;

NET ”processing_system7_0_DDR_Addr［3］“ LOC = L4;

NET ”processing_system7_0_DDR_Addr［4］“ LOC = K6;

NET ”processing_system7_0_DDR_Addr［5］“ LOC = K5;

NET ”processing_system7_0_DDR_Addr［6］“ LOC = J7;

NET ”processing_system7_0_DDR_Addr［7］“ LOC = J6;

NET ”processing_system7_0_DDR_Addr［8］“ LOC = J5;

NET ”processing_system7_0_DDR_Addr［9］“ LOC = H5;

NET ”processing_system7_0_DDR_Addr［10］“ LOC = J3;

NET ”processing_system7_0_DDR_Addr［11］“ LOC = G5;

NET ”processing_system7_0_DDR_Addr［12］“ LOC = H4;

NET ”processing_system7_0_DDR_Addr［13］“ LOC = F4;

NET ”processing_system7_0_DDR_Addr［14］“ LOC = G4;

NET ”processing_system7_0_DDR_BankAddr［0］“ LOC = L7;

NET ”processing_system7_0_DDR_BankAddr［1］“ LOC = L6;

NET ”processing_system7_0_DDR_BankAddr［2］“ LOC = M6;

NET ”processing_system7_0_DDR_CAS_n“ LOC = P3;

NET ”processing_system7_0_DDR_CKE“ LOC = V3;

NET ”processing_system7_0_DDR_CS_n“ LOC = P6;

NET ”processing_system7_0_DDR_Clk“ LOC = N4;

NET ”processing_system7_0_DDR_Clk_n“ LOC = N5;

NET ”processing_system7_0_DDR_DM［0］“ LOC = B1;

NET ”processing_system7_0_DDR_DM［1］“ LOC = H3;

NET ”processing_system7_0_DDR_DM［2］“ LOC = P1;

NET ”processing_system7_0_DDR_DM［3］“ LOC = AA2;

NET ”processing_system7_0_DDR_DQ［0］“ LOC = D1;

NET ”processing_system7_0_DDR_DQ［1］“ LOC = C3;

NET ”processing_system7_0_DDR_DQ［2］“ LOC = B2;

NET ”processing_system7_0_DDR_DQ［3］“ LOC = D3;

NET ”processing_system7_0_DDR_DQ［4］“ LOC = E3;

NET ”processing_system7_0_DDR_DQ［5］“ LOC = E1;

NET ”processing_system7_0_DDR_DQ［6］“ LOC = F2;

NET ”processing_system7_0_DDR_DQ［7］“ LOC = F1;

NET ”processing_system7_0_DDR_DQ［8］“ LOC = G2;

NET ”processing_system7_0_DDR_DQ［9］“ LOC = G1;

NET ”processing_system7_0_DDR_DQ［10］“ LOC = L1;

NET ”processing_system7_0_DDR_DQ［11］“ LOC = L2;

NET ”processing_system7_0_DDR_DQ［12］“ LOC = L3;

NET ”processing_system7_0_DDR_DQ［13］“ LOC = K1;

NET ”processing_system7_0_DDR_DQ［14］“ LOC = J1;

NET ”processing_system7_0_DDR_DQ［15］“ LOC = K3;

NET ”processing_system7_0_DDR_DQ［16］“ LOC = M1;

NET ”processing_system7_0_DDR_DQ［17］“ LOC = T3;

NET ”processing_system7_0_DDR_DQ［18］“ LOC = N3;

NET ”processing_system7_0_DDR_DQ［19］“ LOC = T1;

NET ”processing_system7_0_DDR_DQ［20］“ LOC = R3;

NET ”processing_system7_0_DDR_DQ［21］“ LOC = T2;

NET ”processing_system7_0_DDR_DQ［22］“ LOC = M2;

NET ”processing_system7_0_DDR_DQ［23］“ LOC = R1;

NET ”processing_system7_0_DDR_DQ［24］“ LOC = AA3;

NET ”processing_system7_0_DDR_DQ［25］“ LOC = U1;

NET ”processing_system7_0_DDR_DQ［26］“ LOC = AA1;

NET ”processing_system7_0_DDR_DQ［27］“ LOC = U2;

NET ”processing_system7_0_DDR_DQ［28］“ LOC = W1;

NET ”processing_system7_0_DDR_DQ［29］“ LOC = Y3;

NET ”processing_system7_0_DDR_DQ［30］“ LOC = W3;

NET ”processing_system7_0_DDR_DQ［31］“ LOC = Y1;

NET ”processing_system7_0_DDR_DQS［0］“ LOC = C2;

NET ”processing_system7_0_DDR_DQS［1］“ LOC = H2;

NET ”processing_system7_0_DDR_DQS［2］“ LOC = N2;

NET ”processing_system7_0_DDR_DQS［3］“ LOC = V2;

NET ”processing_system7_0_DDR_DQS_n［0］“ LOC = D2;

NET ”processing_system7_0_DDR_DQS_n［1］“ LOC = J2;

NET ”processing_system7_0_DDR_DQS_n［2］“ LOC = P2;

NET ”processing_system7_0_DDR_DQS_n［3］“ LOC = W2;

NET ”processing_system7_0_DDR_DRSTB“ LOC = F3;

NET ”processing_system7_0_DDR_ODT“ LOC = P5;

NET ”processing_system7_0_DDR_RAS_n“ LOC = R5;

NET ”processing_system7_0_DDR_VRN“ LOC = M7;

NET ”processing_system7_0_DDR_VRP“ LOC = N7;

NET ”processing_system7_0_DDR_WEB_pin“ LOC = R4;

NET ”processing_system7_0_MIO［0］“ LOC = G6;

NET ”processing_system7_0_MIO［1］“ LOC = A1;

NET ”processing_system7_0_MIO［2］“ LOC = A2;

NET ”processing_system7_0_MIO［3］“ LOC = F6;

NET ”processing_system7_0_MIO［4］“ LOC = E4;

NET ”processing_system7_0_MIO［5］“ LOC = A3;

NET ”processing_system7_0_MIO［6］“ LOC = A4;

NET ”processing_system7_0_MIO［7］“ LOC = D5;

NET ”processing_system7_0_MIO［8］“ LOC = E5;

NET ”processing_system7_0_MIO［9］“ LOC = C4;

NET ”processing_system7_0_MIO［10］“ LOC = G7;

NET ”processing_system7_0_MIO［11］“ LOC = B4;

NET ”processing_system7_0_MIO［12］“ LOC = C5;

NET ”processing_system7_0_MIO［13］“ LOC = A6;

NET ”processing_system7_0_MIO［14］“ LOC = B6;

NET ”processing_system7_0_MIO［15］“ LOC = E6;

NET ”processing_system7_0_MIO［16］“ LOC = D6;

NET ”processing_system7_0_MIO［17］“ LOC = E9;

NET ”processing_system7_0_MIO［18］“ LOC = A7;

NET ”processing_system7_0_MIO［19］“ LOC = E10;

NET ”processing_system7_0_MIO［20］“ LOC = A8;

NET ”processing_system7_0_MIO［21］“ LOC = F11;

NET ”processing_system7_0_MIO［22］“ LOC = A14;

NET ”processing_system7_0_MIO［23］“ LOC = E11;

NET ”processing_system7_0_MIO［24］“ LOC = B7;

NET ”processing_system7_0_MIO［25］“ LOC = F12;

NET ”processing_system7_0_MIO［26］“ LOC = A13;

NET ”processing_system7_0_MIO［27］“ LOC = D7;

NET ”processing_system7_0_MIO［28］“ LOC = A12;

NET ”processing_system7_0_MIO［29］“ LOC = E8;

NET ”processing_system7_0_MIO［30］“ LOC = A11;

NET ”processing_system7_0_MIO［31］“ LOC = F9;

NET ”processing_system7_0_MIO［32］“ LOC = C7;

NET ”processing_system7_0_MIO［33］“ LOC = G13;

NET ”processing_system7_0_MIO［34］“ LOC = B12;

NET ”processing_system7_0_MIO［35］“ LOC = F14;

NET ”processing_system7_0_MIO［36］“ LOC = A9;

NET ”processing_system7_0_MIO［37］“ LOC = B14;

NET ”processing_system7_0_MIO［38］“ LOC = F13;

NET ”processing_system7_0_MIO［39］“ LOC = C13;

NET ”processing_system7_0_MIO［40］“ LOC = E14;

NET ”processing_system7_0_MIO［41］“ LOC = C8;

NET ”processing_system7_0_MIO［42］“ LOC = D8;

NET ”processing_system7_0_MIO［43］“ LOC = B11;

NET ”processing_system7_0_MIO［44］“ LOC = E13;

NET ”processing_system7_0_MIO［45］“ LOC = B9;

NET ”processing_system7_0_MIO［46］“ LOC = D12;

NET ”processing_system7_0_MIO［47］“ LOC = B10;

NET ”processing_system7_0_MIO［48］“ LOC = D11;

NET ”processing_system7_0_MIO［49］“ LOC = C14;

NET ”processing_system7_0_MIO［50］“ LOC = D13;

NET ”processing_system7_0_MIO［51］“ LOC = C10;

NET ”processing_system7_0_MIO［52］“ LOC = D10;

NET ”processing_system7_0_MIO［53］“ LOC = C12;

NET ”processing_system7_0_GPIO_pin［0］“ LOC = T22;

NET ”processing_system7_0_GPIO_pin［1］“ LOC = T21;

NET ”processing_system7_0_GPIO_pin［2］“ LOC = U22;

NET ”processing_system7_0_GPIO_pin［3］“ LOC = U21;

NET ”processing_system7_0_GPIO_pin［4］“ LOC = V22;

NET ”processing_system7_0_GPIO_pin［5］“ LOC = W22;

NET ”processing_system7_0_GPIO_pin［6］“ LOC = U19;

NET ”processing_system7_0_GPIO_pin［7］“ LOC = U14;

NET ”processing_system7_0_GPIO_pin［7］“ IOSTANDARD = LVCMOS33;

NET ”processing_system7_0_GPIO_pin［6］“ IOSTANDARD = LVCMOS33;

NET ”processing_system7_0_GPIO_pin［5］“ IOSTANDARD = LVCMOS33;

NET ”processing_system7_0_GPIO_pin［4］“ IOSTANDARD = LVCMOS33;

NET ”processing_system7_0_GPIO_pin［3］“ IOSTANDARD = LVCMOS33;

NET ”processing_system7_0_GPIO_pin［2］“ IOSTANDARD = LVCMOS33;

NET ”processing_system7_0_GPIO_pin［1］“ IOSTANDARD = LVCMOS33;

NET ”processing_system7_0_GPIO_pin［0］“ IOSTANDARD = LVCMOS33;

如果對引腳的位置不太確定，可以參考我上傳的資源： 里面有ZEDBoard原理圖，其中有關LED的引腳如下圖所示：

為了防止生成FPGA比特文件時報錯，需要設置一下屬性：

點菜單Flow-》Bitstream Settings，設置More Options的值為-g UnconstrainedPins:Allow，點OK。

做完上面的內容，接著點擊菜單Flow-》Generate Bitstream。等大約5分鐘（PC配置不同，時間有長有短），直到生成bitstream成功。這樣就把FPGA邏輯設計部分工作做完了。

其實實際項目中，上述工作一般都是由邏輯開發工程師完成的，我們這個例子講得如此詳細是為了讓ARM工程師對硬件有個較為深入的了解，這樣后期調試時會更加得心應手。況且Xilinx把所有軟件都集成在了PlanAhead中，ARM工程師不再像以前那樣，直接用RealView MDK寫代碼，而是必須基于剛剛搭建的硬件環境用Xilinx的SDK開發工具完成軟件設計。

下面將前面的硬件工程導出到SDK。

點擊菜單File-》Export-》Export Hardware for SDK，彈出對話框，勾上Launch SDK，確認：

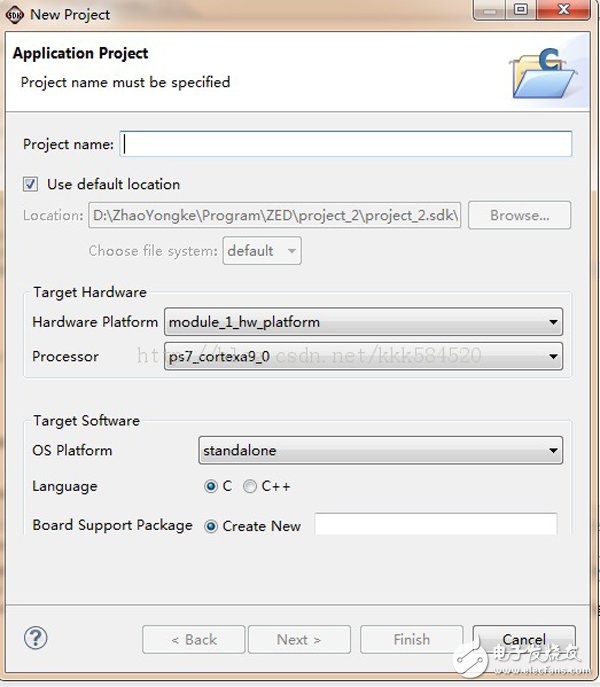

經過一段時間的導出，進入了SDK開發界面，點擊菜單File-》New-》Application Project，如下所示：

名稱隨便起一個吧，我們?nèi)閘ed8，下一步，模板選擇Hello World，這也是最基礎的模板，后面我們大部分應用程序都基于這個模板。

打開helloworld.c，代碼修改為：

/*

* Copyright （c） 2009 Xilinx， Inc. All rights reserved.

*

* Xilinx， Inc.

* XILINX IS PROVIDING THIS DESIGN， CODE， OR INFORMATION ”AS IS“ AS A

* COURTESY TO YOU. BY PROVIDING THIS DESIGN， CODE， OR INFORMATION AS

* ONE POSSIBLE IMPLEMENTATION OF THIS FEATURE， APPLICATION OR

* STANDARD， XILINX IS MAKING NO REPRESENTATION THAT THIS IMPLEMENTATION

* IS FREE FROM ANY CLAIMS OF INFRINGEMENT， AND YOU ARE RESPONSIBLE

* FOR OBTAINING ANY RIGHTS YOU MAY REQUIRE FOR YOUR IMPLEMENTATION.

* XILINX EXPRESSLY DISCLAIMS ANY WARRANTY WHATSOEVER WITH RESPECT TO

* THE ADEQUACY OF THE IMPLEMENTATION， INCLUDING BUT NOT LIMITED TO

* ANY WARRANTIES OR REPRESENTATIONS THAT THIS IMPLEMENTATION IS FREE

* FROM CLAIMS OF INFRINGEMENT， IMPLIED WARRANTIES OF MERCHANTABILITY

* AND FITNESS FOR A PARTICULAR PURPOSE.

*

*/

/*

* helloworld.c： simple test application

*/

#include

#include ”platform.h“

#define MIO_BASE 0xE000A000

#define DATA1_RO 0x64

#define DATA2 0x48

#define DATA2_RO 0x68

#define DIRM_2 0x284

#define OEN_2 0x288

void print（char *str）;

void delay_1s（int i）

{

int j;

while（i--）

{

j=10000;

while（j--）

{

__asm（”NOP“）;

}

}

}

int main（）

{

int i;

init_platform（）;

*（（volatile int*）（MIO_BASE+OEN_2）） = 0xff;

*（（volatile int*）（MIO_BASE+DIRM_2）） = 0xff;

print（”Hello world！\r\nThe Leds are flowing.。。\r\n“）;

while（1）

{

for（i = 0;i 《 8; i++）

{

*（（volatile int*）（MIO_BASE+DATA2）） = 0x01

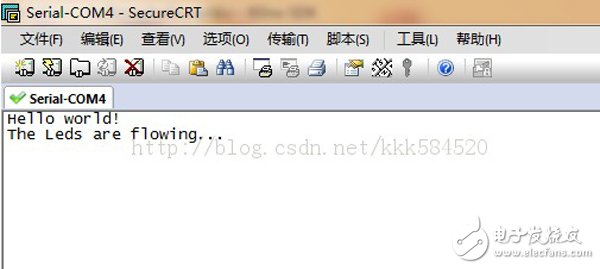

接下來運行ARM端軟件，右鍵點擊工程瀏覽器中的led8，選擇Run As-》Launch on Hardware。打開電腦上的超級終端（Win7沒有這個工具，我這里用的是SecureCRT），連接好，等待程序加載完成后，就能看到實驗結果了，串口打印內容為：

板子上的8個LED則會呈現出流水燈的效果。

最終效果視頻地址為：

工程文件：

總結：通過一個流水燈實驗，我們基本上熟悉了Zynq開發需要的幾個工具軟件。步驟雖然很多，但有了一個清晰的方向，就不會迷失在各個軟件的繁瑣操作中。本博文不希望成為一個詳細的傻瓜級教程（由于是第一個實驗，步驟比較詳細，后面的實驗會非常簡潔，所以不熟悉軟件操作的童鞋要多加練習），也不想成為官方文檔的簡單堆砌和翻譯，而是希望成為一個指路牌，告訴你在茫茫軟件中何去何從。

ARM工程師關注的細節，應該是各類硬件寄存器，如GPIO，PLL，Timer，WDT，UART，SPI等等，這些寄存器可以從官方文檔Zynq-7000-TRM中得到。經常查閱TRM是開發驅動、硬件接口必不可少的環節，如果需要移植操作系統，還需要查看ARM內核相應文檔，如cortex_a9_mpcore_r4p1_trm，cortex_a9_neon_mpe_r4p1_trm等。一般來說，應用工程師需要熟悉相應的API，操作系統驅動工程師需要熟悉內核調用，裸機驅動工程師需要熟悉硬件協議。在一個項目中，需要所有工程師分工協作，這樣才能高效地完成設計。

ARM工程師很多軟件模塊可以參考官方設計，在{ISE安裝路徑}\14.5\ISE_DS\EDK\sw\XilinxProcessorIPLib\drivers中有很多外設操作的例程，不需要從頭開發。

在ARM之外，Zynq開發的另一個難點就是邏輯開發。
