到2025年，全國要完成55370座小型水庫雨水情測報和47284座大壩安全監測項目建設。我國小型水庫點多、面廣、量大，水庫大壩老壩多、土石壩多，使得我國水庫安全管理任務十分艱巨。在此背景下，中海達積極配合各地進行水庫雨水情測報和大壩安全監測設施建設，目前已為全國2000余座大中小型水庫提供雨水情測報和大壩安全監測服務。

一、項目背景

為了消除小型水庫安全隱患及提升管理效益，云南普洱某地11座小型水庫進行雨水情測報和安全監測設施建設，配套信息化系統，將監測數據統一接入省級水利平臺，完成基于小型水庫雨水情測報與大壩安全監測的智能監測預警能力提升、監測數據匯聚應用、水庫監測設施運行維護等業務的高質量推進。受客戶委托，中海達承擔了該項目整體的建設和施工工作。

二、痛點分析

1. 水庫分散，現場勘察與施工難度大

本次項目涉及的11座小型水庫，地處云南偏遠地區，分布較為分散，交通運輸設施落后，給勘察與施工帶來了較大挑戰。

2. 公網信號覆蓋差，監測數據傳輸難

對水庫采集的雨量、水位等監測數據需要實時、準確地傳輸?shù)奖O(jiān)測中心平臺，但由于水庫地處偏遠，當?shù)毓W(wǎng)信號覆蓋差，對監測數據傳輸要求變高，系統的穩定運行與維護保障難度系數陡增，給項目交付帶來了巨大壓力。

三、實施方案

中海達根據相關管理辦法，推出小型水庫雨水情測報和大壩安全監測系統解決方案：小型水庫雨水情自動測報、大壩安全監測、視頻監控等監測設施建設和監測應用平臺。方案整合水庫工程實時水雨情監測、大壩安全監測、水庫標準化管理、遠程動態監測、實時監控視頻等數據，并具備實時感知、多維監測、智能物聯、精準管控、高效協同等能力，實現水庫監測預警智能化與水庫運行管理數字化。

四、作業過程

1.大壩雨水情測報設施建設

主要由雨量監測、庫水位監測及視頻監測系統組成。通過雨量計、水位計等設備實時采集水庫的降雨量、庫水位信息。通過在水庫壩頂、啟閉室、溢洪道、量水堰、庫區等安裝視頻球機和視頻筒機，對水庫重要部位進行實時視頻監控。

▲雨量計（含LED顯示屏）

▲水位計

▲直立式水位標尺

▲壩上視頻站

▲庫區視頻站

▲量水堰視頻站

▲溢洪道視頻站

2.大壩安全監測設施建設

主要包括GNSS觀測站、人工觀測墩、滲壓和滲流監測設施建設。通過合理布設人工觀測墩，結合GNSS測站，監測水庫大壩表面水平和垂直位移的變化；通過滲壓計和量水堰計實時采集水庫大壩內部滲壓和滲流情況。

▲GNSS觀測站

▲人工觀測墩

▲滲壓計

▲量水堰計

3.數據接入及平臺聯調

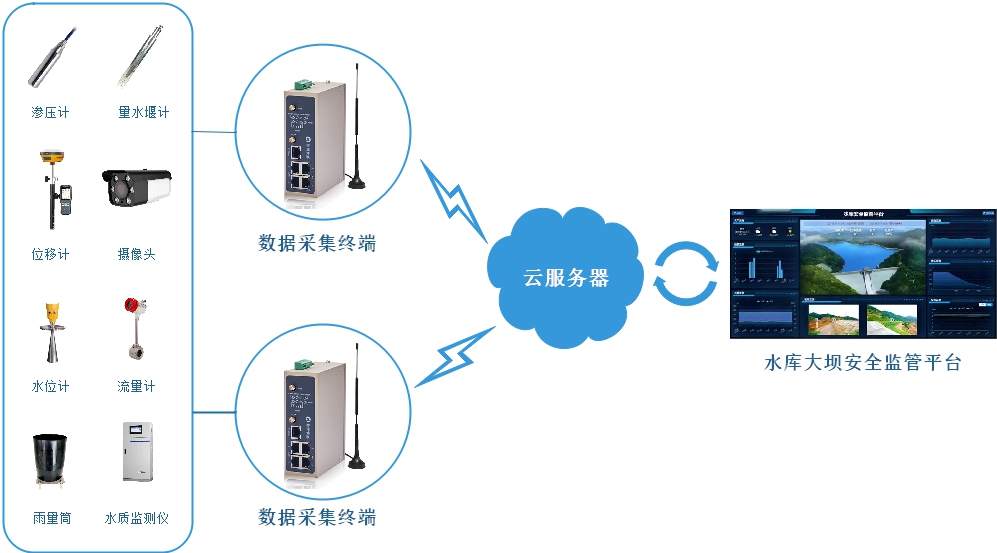

通過部署監測云水庫管理平臺接入水庫大壩各類監測數據后，將數據統一接入省級水利監測平臺。水庫大壩管理人員通過平臺可直觀掌握水庫的水位、雨量、大壩表面變形位移以及滲流滲壓等監測運行實況，并結合監測預警數據快速識別預警要素，及時針對預警要素進行處置決策，有效提升水庫大壩安全運行能力。

▲監測云水庫管理平臺

五、成果展示

建成后的云南普洱某地11座水庫群信息化系統由11套雨量計、11套水位計、56套視頻球機及視頻筒機、48套滲壓計、84個人工觀測墩、27套GNSS基站及測站等設備組成。

云南普洱某地水庫群雨水測情報及大壩安全監測設施建設，實現了對水庫大壩進行全天候?qū)崟r(shí)監測，實時掌握水庫大壩水流情況，通過實時預警與推送，第一時間采取應對措施，同時可以利用水庫大壩的各類監測設備（如雨量計、水位計、滲壓計、量水堰、視頻等），進行智能預警預測，提前做好相關部署，將可能發生的災害危害降到最低限度；對當?shù)厮畮?kù)大壩監測防洪減災工作的有序進行具有重大的意義。

▲建設成果

六、項目總結

通過應用中海達雨水情測報及大壩安全監測系統，云南普洱某地11座小型水庫實現了高效、科學的安全監測，大幅提升了管理效率，助力水庫信息化建設。

第一、實時24小時全方位監測。實現了水庫表面變形、滲流滲壓、庫水位、降雨量等監測數據實時采集、存儲、分析和上報，及時掌握水庫安全狀態及消除安全隱患。

第二、提供科學決策數據支撐。為水庫運行、維護、管理提供決策依據，讓既有水庫大壩支護工程的技術改造決策更加科學、改造技術方案的設計更加合理、經濟，最終保障水庫大壩的使用安全，具有重要的社會意義、經濟價值和廣泛的應用前景。
