隨著物聯網產業的快速發展，越來越多的智能化設備進入了普通大眾的日常生活，智能插座就是其中的一個代表。智能插座是指內置Wi-Fi模塊，通過智能手機的客戶端來進行功能控制的插座。目前市面上擁有多個品牌的智能插座產品，多以強調家居的智能化為主。那么，在節能環保的大時代背景下，作為一款與家電設備配合使用的用電產品，自身的待機功耗是所有智能應用的使用價值基礎。為什么如此說？舉個簡單的例子：常用的液晶彩電待機功耗為8.07W，一年的將消耗70.69Kw/h，浪費40元左右。由此可見，用電器的待機功耗不可小覷。今天，艾德克斯從市面上隨機選取了某品牌的智能插座進行待機功耗的測試分析。

圖一：某品牌智能插座

待機功耗指的是電源連接上220V市電并且連接好一切用電設備但并不啟動，此時整體功率損耗主要來自電源自身的空載損耗以及主板的待機功耗。在這種狀態下做工用料較好的電源真實的功耗一般會在5W～10W左右。下面就用艾德克斯的功率表IT9121以及對應的治具IT-E185進行待測產品的待機能耗測量。

功耗的計量主要通過對用電回路的電壓及電流進行采樣，通過專業的儀器進行分析、計算。下圖為測試時的接線圖，艾德克斯IT-E185治具具有集成好的內部電路以及外接電壓和電流接線端子，直接用導線與IT9121功率表后面板電壓、電流輸入端子相連，省去了測試人員串并聯的操作，使用非常方便。

圖二：艾德克斯智能插座測評接線圖

把智能插做接入測試治具上，此時原來普通的三孔插座即轉換成了一個兩孔和三孔的結合的智能插座。由于本次測試主要目的是為了測試待機功耗，因此不需要外接用電設備，只需打開智能插座的電源開關即可（電源指示燈為紅色）。

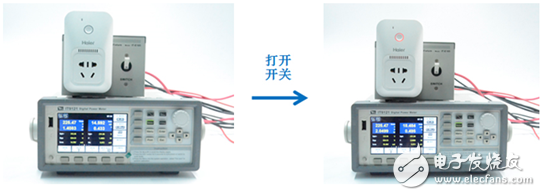

圖三：智能插座測評進行中

智能插座內部包含了AC-DC電源、無線通訊單元、繼電器及MCU控制單元等。因此，當進入待機狀態時，其內部的元器件開始工作，從而產生微小的工作電流。測試時，通過截屏功能把IT9121功率表的測試界面保存先來，進行數據分析。通過分析可以得出此款插座待機電流僅為15mA左右，待機功耗小于2W。不僅如此，發現在測量界面上還擁有功率因素、有功功率、頻率等參數，這對智能插座的其它項目的測試同樣有著巨大的幫助。

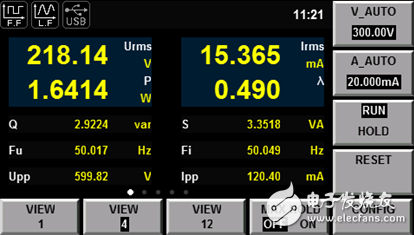

圖四：用過截屏快捷鍵保存的測試界面

智能插座通過家庭無線網智能手機的客戶端來進行功能操作的插座，這也是我們使用智能插座的重要用途。當你在公司、在學校或者在回家的路上想遠程打開家里的熱水器、電燈等設備時，可以輕松的通過手機APP去控制。那么這就需要我們的智能插座一直處于聯網狀態，這樣情況下待機功耗值是多少呢？

圖五：智能插座在無線控制下的待機功耗

通過測試我們發現即使是在局域網控制的情況下，待機功耗仍小于2W。

據中國節能產品認證中心調查發現，一個城市家庭中有待機或者預約功能的家用電器將近10余種，平均待機功耗在15W-30W之間，這個數字占到家庭電力消耗的10%左右。智能插座實現了“停止即斷電”，如果都用智能插座去控制這些家用電器的話，積少成多，就能用微小的待機功耗避免了更多的能量損耗，為環保節能做出了巨大貢獻。
