iPhone 6與iPhone 5s對比拆解:日本元件曝光

454398 ? 來源:互聯網 ? 作者:秩名 ? 2014-09-19 09:05 ? 次閱讀

iPhone 6相比過去的升級大家都非常熟悉了,但在內部構造上有怎樣的變化,則顯然并不為人所知。日前,曾經率先曝光iPhone 6的微博用戶@瑞記對這款新機進行了拆解,并通過與iPhone 5s的對比,首次為我們揭露了iPhone 6在內部設計上的改變。想免費獲取iPhone 6大獎。參加電子發燒友活動,席位不多,趕快來用你的設計實力贏取吧!

拆解對比iPhone 5s

從此次@瑞記公布的拆解步驟來看,iPhone 6和iPhone 5s的拆解方式大致是一樣的,但iPhone 6拆下來的顯示屏要比iPhone 5s略厚一些,同時分別負責傳輸顯示屏、聽筒、前置攝像頭、TouchID指紋識別信息的排線,此次在iPhone 6上全部都被更改至屏幕上方。

iPhone 6拆解圖出爐 無需擔心鏡頭磨損

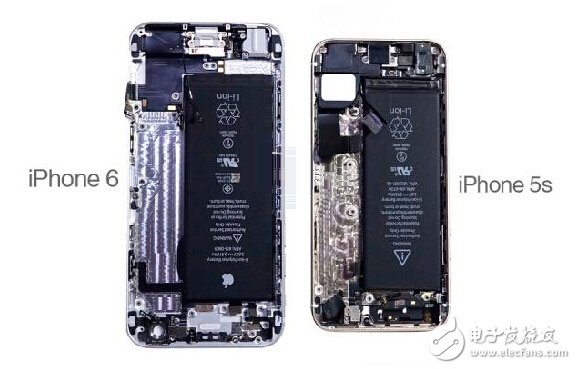

后面板拆開圖

而從iPhone 6對比iPhone 5s的主板布局來看,該機大致的布線結構和過去相比都沒有太大差別,但由于鎖屏鍵被放至機身右側,所以在走線上有些細小的變化,而電池容量則增大至 1810毫安時??傮w而言,iPhone 6與iPhone 5s的內部結構非常相似。


不必?fù)?dān)心攝像頭磨損

不過,iPhone 6的拆解難度相比iPhone 5s更高,而主板依舊是雙層式設計,存儲模塊為東芝提供。由于iPhone 6支持五種模式十多種頻段,所以在外殼天線包邊增粗的同時,無線模塊的面積也有所增加。這意味著藍牙Wi-Fi、無線射頻等功能將有更好的表現。

至于大家非常關心的攝像頭外凸磨損問題,此次拆解的結果顯示,iPhone 6攝像頭外部為藍寶石玻璃,金屬圈切割也有一定的角度,所以拆解者認為大可不必?fù)?dān)心磨損。此外,iPhone 6這次還配備了超大尺寸的揚聲器,在大約43分貝的環境測試中,使用相同內置鈴聲調到最大,iPhone5s大約能達到100分貝,而iPhone 6則能達到108分貝。

日本制造元件曝光

值得一提的是,日本媒體也發表文章細數了iPhone 6中使用的日本制造元件。首先,iPhone 6 Plus攝像頭所搭載的“光學防抖修正用促動器”的供貨商被認為是日本阿爾卑斯電氣和三美電機,并且據稱這款新型促動器的價格較之前產品高出50%至1 倍,所以?xún)H限部分高級機型采用。

至于iPhone 6的攝像頭所采用的積層式CMOS圖像傳感器則由索尼等供貨,而iPhone 6的觸控屏則由日本顯示器公司(Japan Display)提供,包括4.7英寸和5.5英寸兩個規格的液晶面板。此外,置于顯示屏內部,起到調節畫面亮度功能的“LED背光燈”也將由日本公司美蓓亞供貨。而LTE網絡的信號傳輸線路所使用的高頻率部件則將采用日本的村田制作所的濾波器產品。

iPhone 6拆解圖出爐 無需擔心鏡頭磨損

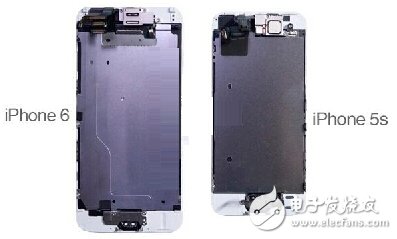

前面板背面圖

iPhone 6拆解圖出爐 無需擔心鏡頭磨損

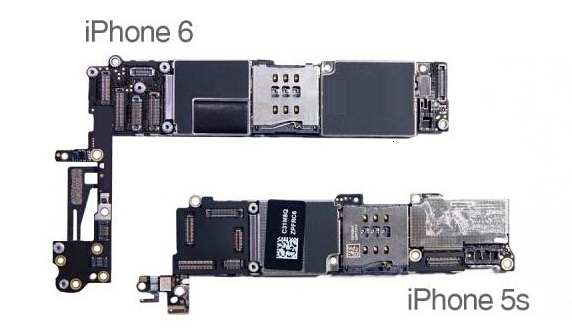

主板對比圖1

iPhone 6拆解圖出爐 無需擔心鏡頭磨損

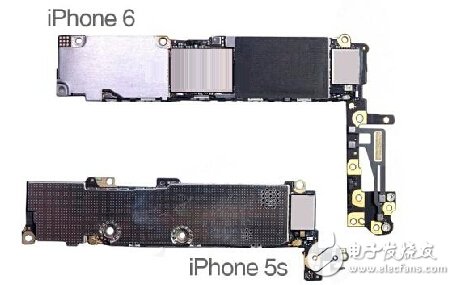

主板對比圖2


iPhone 6拆解圖出爐 無需擔心鏡頭磨損

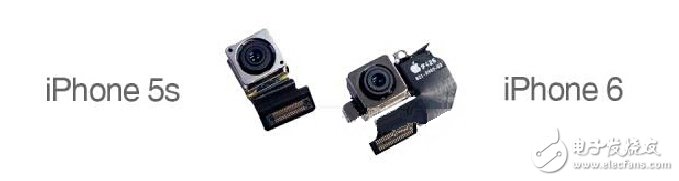

攝像頭對比圖

iPhone 6拆解圖出爐 無需擔心鏡頭磨損

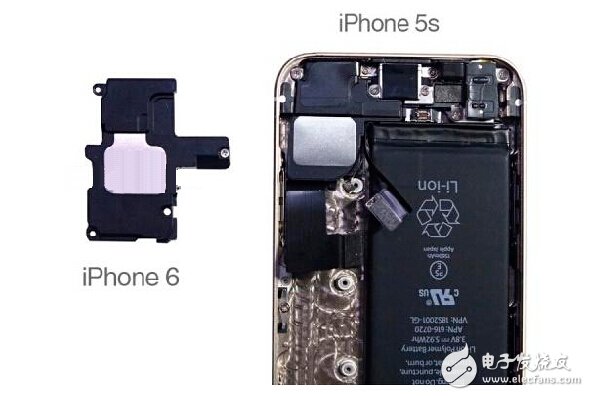

揚聲器單元圖

iPhone 6拆解圖出爐 無需擔心鏡頭磨損

振動器單元圖
