拆解Kindle Fire平板:解密“iPad殺手”內部真相

454398 ? 來源:本站整理 ? 作者:灰色天空 ? 2012-09-07 09:36 ? 次閱讀

Kindle Fire是亞馬遜公司的一款7英寸平板電腦,其配置7英寸的IPS多點觸摸屏,搭載1GHz TI OMAP4雙核處理器,512M RAM緩存,Android 2.3 Gingerbrea(姜餅)操作系統,支持WIFI,配置強悍,功能全面。而售價8GB/199美元,僅iPad售價的1/3多一點,超高的性價比為其贏得了“iPad殺手”的稱號,但其實力究竟如何,還是讓我們來看看199美元的Kindle Fire里面到底是個什么樣的吧!

外觀與接口設計

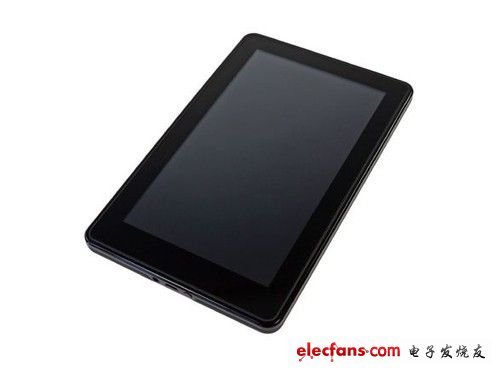

Kindle Fire

Kindle Fire 官方型號為D01400,整體是一種“無設計”的設計理念,沒有任何多余部件。除了揚聲器和底部的耳機插口、Micro USB電源按鍵外,最明顯能分辨Fire的便是背面的“Kindle”蝕刻標志了。

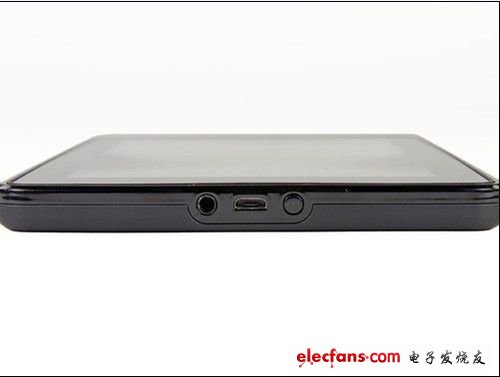

Kindle Fire底部

電源鍵是Kindle Fire平板上唯一的按鍵,位于Kindle Fire平板底部。Kindle Fire平板采用了和iPad 2類似的接口配置,單一接口實現數據傳輸和充電功能。

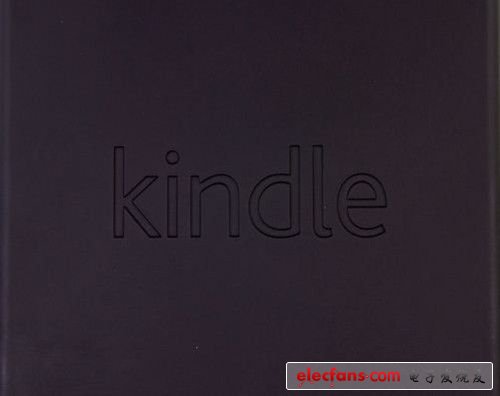

背面“Kindle”蝕刻標志

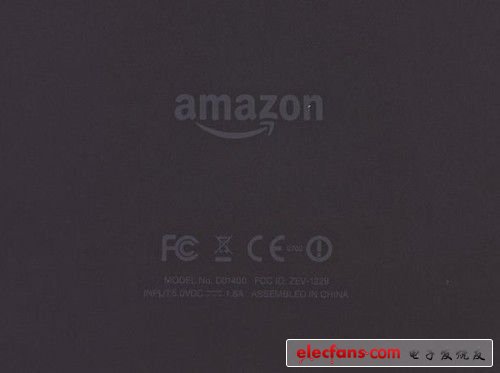

Kindle Fire背部參數

另外根據背面的一些參數,Kindle Fire是5V1.8A的建議充電規格,而由于我們電腦USB的充電電流只有0.9A,所以用電腦給Kindle Fire充滿電估計會花費較長時間。Kindle Fire平板外形大小為7.5英寸×4.7英寸×0.45英寸。iPad 2的外形大小為9.5英寸×7.3英寸×0.34英寸。兩者相比,Kindle Fire更便攜,不過在厚度上,iPad2稍勝一籌。

底殼與電池拆解

在正式拆機前,用戶需準備的工具有螺絲刀、塑料撬棍和吉他撥片。螺絲刀功能就不介紹了,而撥片主要是在撬開外殼過程中,卡在兩面板空隙中,方便拆解順利進行。

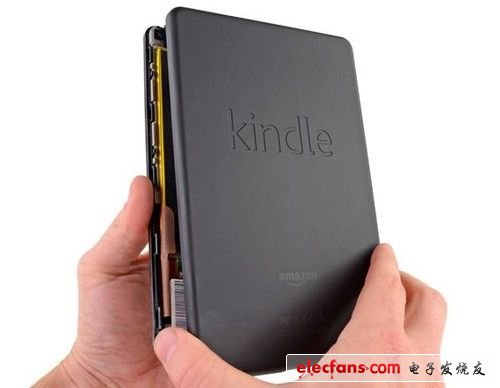

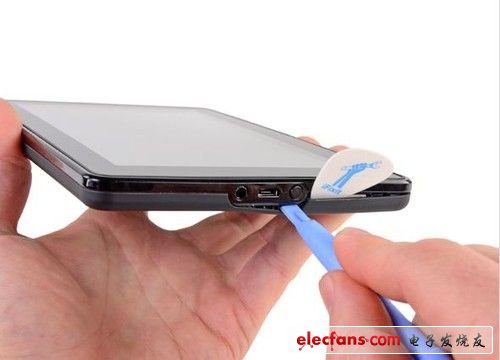

Kindle Fire底殼拆除

由于塑料撬棍的硬度較小,在撬開外殼的過程中能有效避免機器外殼損傷。

Kindle Fire底殼

得益于亞馬遜良好的模塊化設計,Kindle Fire拆起來非常方便,只需要簡單的塑料拆機工具和一個吉他撥片,就可以把后蓋打開。不過對于精密電子產品來說,還是找專業維修人員拆解較好。

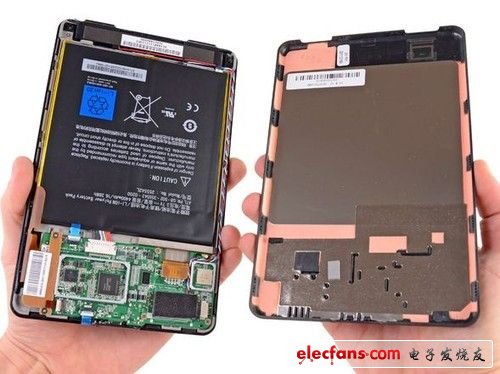

Kindle Fire內置電池

打開后蓋,首先映入眼簾的是一塊巨大的電池,占了整個機器近3/4的體積,而電池旁邊就是主板。值得一提的是,Fire后蓋上覆有設計精良的金屬保護層,能夠在塑料外殼的情況下有效保護內部元件不受損壞。

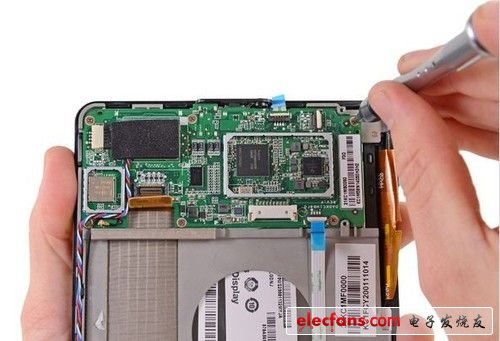

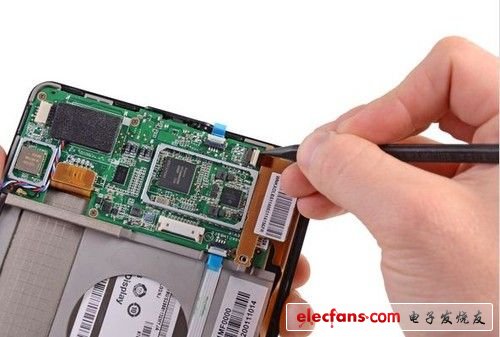

Kindle Fire主板螺絲拆除

Kindle Fire主板螺絲拆除

在電池上方,是Kindle Fire的最重要組成部分,也就是機器的主板,上面各零部件排列有序,焊點均勻,工藝不錯。

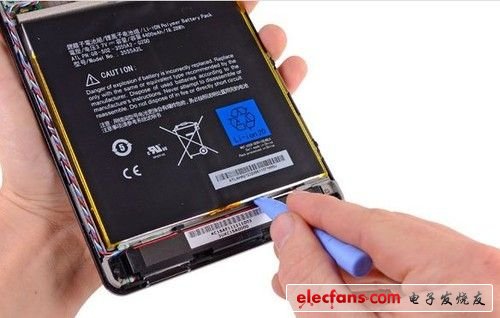

Kindle Fire電池

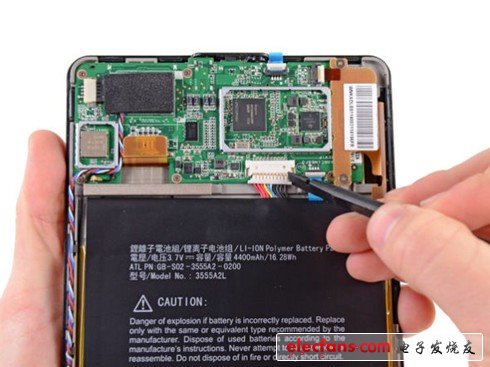

在拔掉主板上電池連接線,可以將粘在機器上的電池拿下來,這是一塊4.6英寸長、4.3英寸寬的鋰離子電池,容量為4400mAh,電池電壓3.7V。充滿電后可提供8小時續航。雖說在電池上方大家可看到中文介紹,但目前Kindle Fire還并未在國內上市,至于原因,應該與亞馬遜營銷策略有關。

主板拆解與主要芯片

在電池卸下后,Kindle Fire主板的拆解變的更加容易,使用螺絲刀擰下飛利浦0號螺絲就可輕松解決。

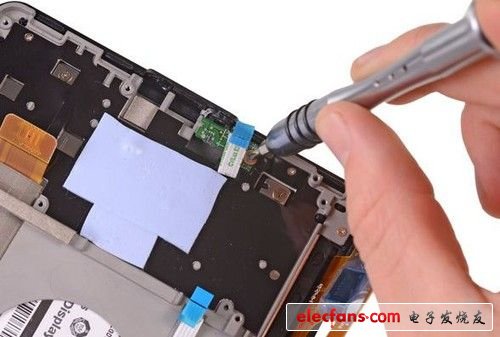

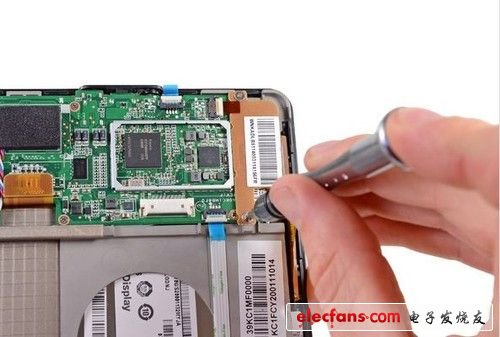

Kindle Fire螺絲拆除

不過在拆下主板的過程中,還需要注意將觸摸屏連接線從主板上取下。

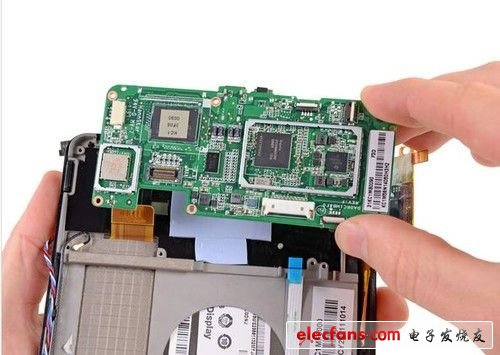

Kindle Fire主板

各種連接線都已從主板上移除,螺絲也全部擰下,主板拆除成功,整個過程都非常簡單。不過需提醒大家一點,在主板拆解前,一定要仔細觀察,把各種連線清理干凈后再下手,這樣才不至于產品無法復原,下面還是讓我們來看看Kindle Fire主板的一些技術參數吧。

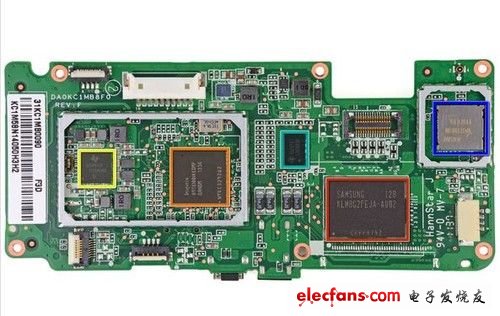

Kindle Fire主要芯片

紅色方框里的是三星8GB閃存,型號為KLM8G2FEJA。

橙色方框里的是Hynix的512M DDR2內存,型號為H9TKNNN4K。

黃色方框里的是德州儀器的整合電源管理和充電轉換功能的集成電路,型號為603B107。

綠色方框里的是德州儀器的10-135 MHZ FlatLink發射器,型號為LCDS83B。

藍色方框里的是Jorjin公司的WLAN/BT/FM組合模塊,型號為WG7310。

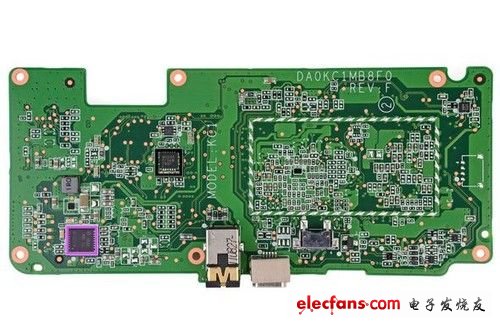

Kindle Fire主要芯片

粉色方框里的是德州儀器的帶1.3瓦的Class-D立體聲音頻放大的低功率音頻編碼器,型號為AIC3110。

黑色方框里的是德州儀器4-Bit的雙電源總線的收發器,型號為WS245。

其它部件與IPS屏幕拆解

外殼、電池、主板都已經成功拆下,余下的部件拆除更簡單。主要包括了底部電源鍵電路模塊、上部揚聲器、金屬電池托盤和IPS觸控屏等,接著拆解。

底部電源鍵的電路模塊

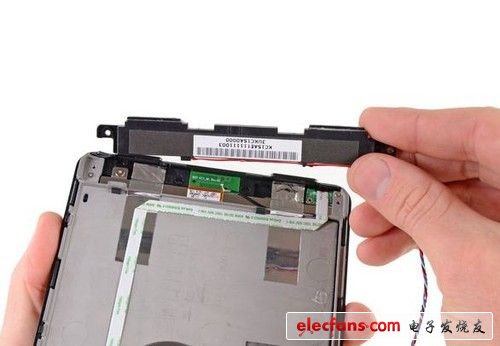

上部揚聲器拆除

Kindle Fire只在底部設置了一個電源按鍵,其電路模塊同樣使用螺絲固定,解除方便,而揚聲器設置在了機身上部,同樣拆解輕松。

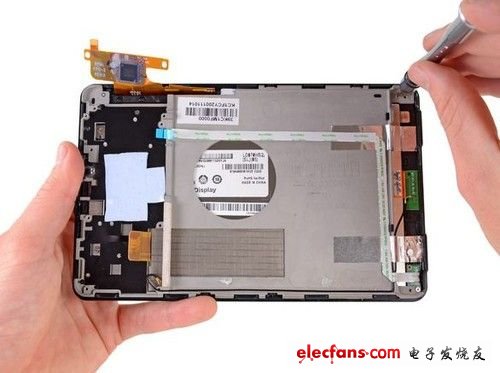

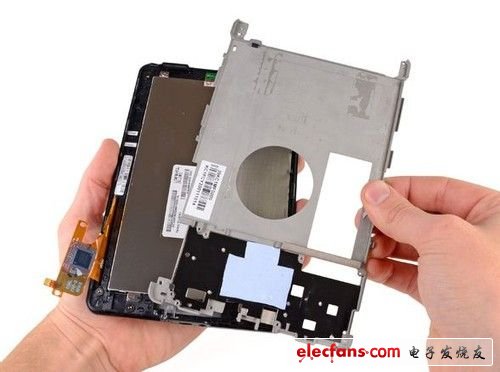

電池托盤拆除

金屬電池托盤

Kindle Fire內置電池與IPS觸控屏幕之間使用了一個金屬托盤,這樣可以有效的散熱,為機器長時間穩定的工作保駕護航。

IPS硬屏和觸控組件拆除

在拆除完電池金屬托盤后,大家一眼就看到了Kindle Fire的7英寸IPS觸摸屏,不過玻璃面板與前面塑料邊框是粘合在一起的,所以這也意味著在拆解時需要熱風槍幫助完成。

7英寸IPS觸摸屏

Kindle Fire配置的7英寸多點電容IPS屏分辨率為1024×600,顯示細膩,最多支持十點觸控,操控體驗好。而7英寸的大小設計,也增加了產品的便攜性。

部件全家福與小結

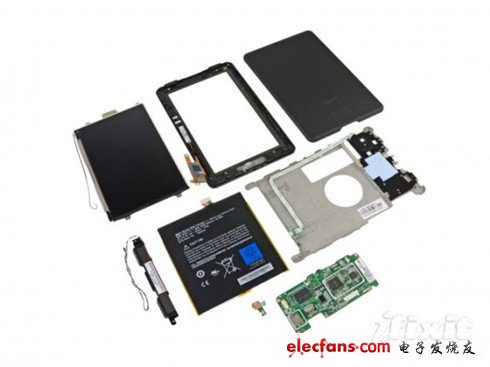

Kindle Fire各部件全家福

大略的拆解后發現,Kindle Fire芯片包含德州儀器、三星及海力士的產品。三星提供8G快閃記憶晶片,海力士提供DDR2 RAM,德州儀器的零件則是全整合式電源管理(切換充電功能)晶片。

拆解小結

Kindle Fire的整個拆解過程簡單方便,不過其還是需要專業工具輔助。整個產品做工非常模塊化,同時內部粘合牢固,也便于后期維修和部件更換。通過拆解發現,Kindle Fire使用零部件多出自世界知名的零部件供應商,包括三星、德州儀器等,從而保證了產品的良好品質。
