uA741與CA3140構成的高靈敏觸摸報警器電路
當人體接觸到附圖中的觸摸板時.在觸摸板上也會產生這種電磁感應信號，該信號經電容器C1和電阻R2進入到IC1(741)高增益運算放大器放大后，從⑥腳輸出，又經C2、D1進入Ic2(CA3140)運放組成的電壓比較器。當IC2的輸入端③腳接收到IC1放大的信號時.晶體管T1導通.壓電蜂鳴器PZ1發出響聲.同時發光管LED1點亮工作，提醒人們注意。電路供電電源為+12V，可用交流適配器供電工作。
把該電路安裝在普通PCB上。再把PCB裝入.一小盒內。觸摸板放在小盒外，并用一定長度的屏蔽線與電路輸入級相連，觸摸板尺寸不要選取太大.電路仍可很正常工作。

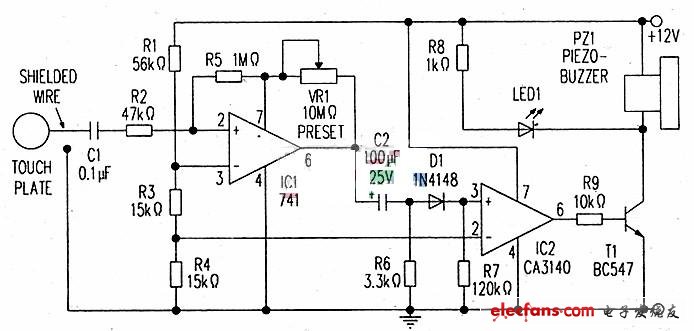

uA741與CA3140構成的高靈敏觸摸報警器電路:
