      高響度警音發生器電路

      報警電路圖|報警器電路圖 ? 來源：電子發燒友網 ? 作者：小蘭 ? 2012-01-12 11:05 ? 次閱讀

      本警音發生器電路簡單，工作性能穩定可靠，工作電壓6V-12V，適合在汽車、摩托車上作警笛使用。元器件選擇：IC用KD-9561發聲IC，也可以選用KD-9562發聲IC，按要求接線使之發出警音報警信號。IC2選用TWH8778開關電路，當電源電壓為12V時，喇叭BL應選擇8Ω、3W以上的揚聲器或專用號筒式揚聲器，限流電阻R1的阻值300Ω～510Ω，DW選用3V穩壓管，VD為電路保護二極管，可以選用1N4001。

      高響度警音發生器電路主要由發聲集成電路KD～9561和開關集成電路TWH8778組成，工作時，由KD-9561輸出警音信號，經TWH8778大電流開關集成電路處理放大后，推動揚聲器發出洪亮的報警聲。

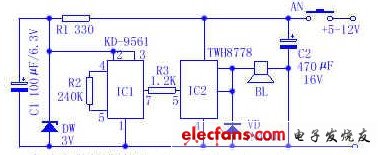

      高響度警音發生器電路
