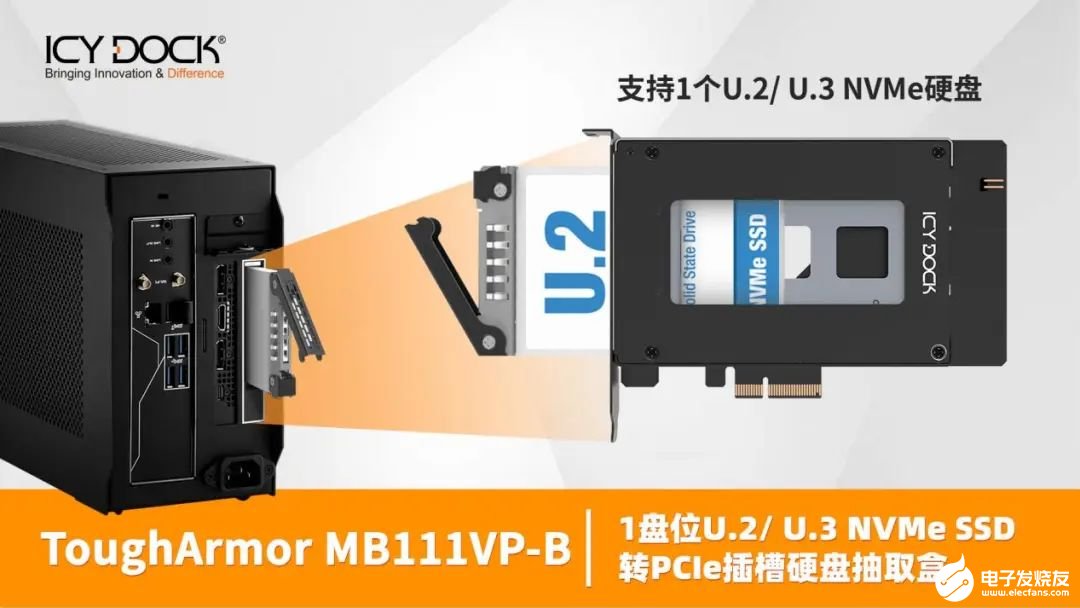

在數字化時代，數據是我們生活的核心。從個人用戶到企業級應用，大數據存儲的需求越來越大，需要存儲速度更快、更可靠的解決方案。正是在這個背景下，U.2/U.3 SSD嶄露頭角，以其出色的性能和高速傳輸，成為了儲存領域的翹楚。如何在機箱有限的空間內使用U.2/U.3 SSD？如何在老舊的電腦系統中升級使用高速的U.2/U.3 SSD？ICY DOCK的ToughArmor MB111VP-B硬盤抽取盒應運而生。

MB111VP-B為想使用U.2/U.3 SSD的用戶提供一種新的簡單的方式，在有限的條件下滿足用戶在緊湊的機箱空間內通過PCIe插槽安裝額外的U.2/U.3 SSD，無需借助轉接卡和轉接線，僅通過抽取硬盤托盤和熱插拔功能實現快速安裝，大幅減少系統中的電纜線雜亂，告別復雜的硬盤交換程序與資料遷移的過程，同時還提供了卓越的散熱性能，確保硬盤始終保持最佳狀態。

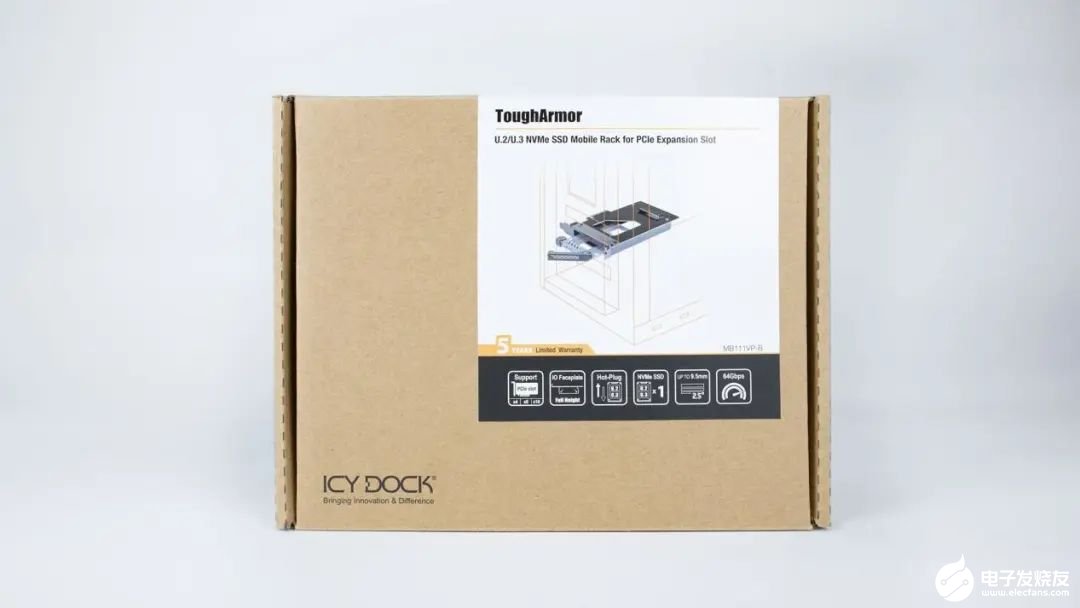

MB111VP-B硬盤抽取盒包裝盒采用簡約的牛皮紙盒，環保又不失格調，正面印著產品的外觀以及標注了產品的規格信息。

包裝盒背面用多語言標明MB111VP-B硬盤抽取盒功能介紹：U.2/U.3 NVMe SSD轉PCIe擴展槽硬盤抽取盒。

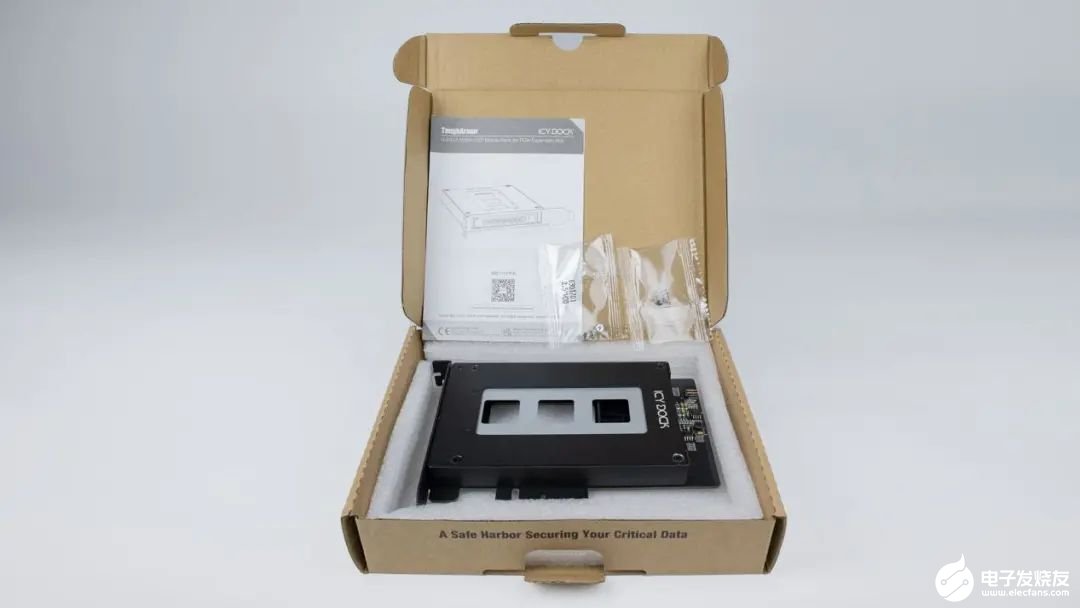

打開包裝盒，內側還有一層海綿保護，同時細心配備了說明書和配件螺絲。

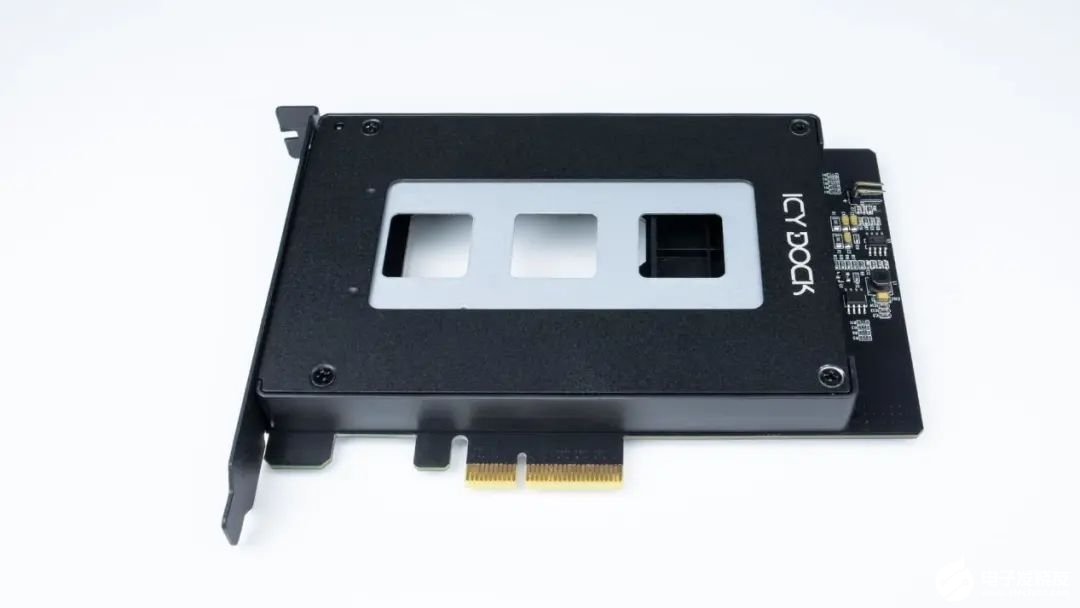

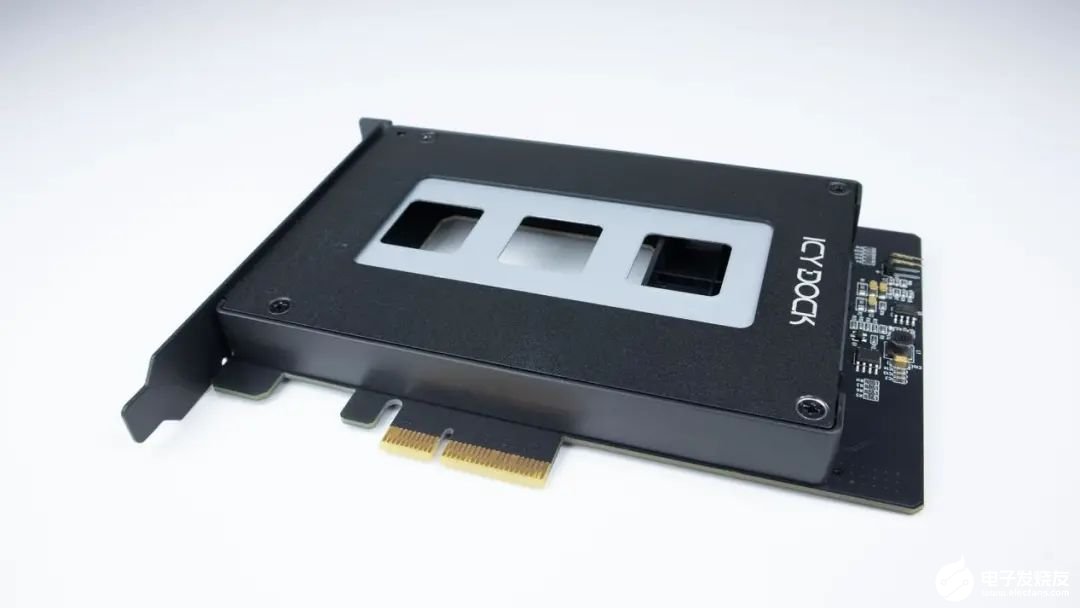

MB111VP-B整體以黑色為主調色，表面金屬經過噴砂處理，摸起來非常有質感。

產品表面印有“ICY DOCK”的LOGO字樣，顯得簡約大氣，同時鏤空的設計直接讓硬盤裸露接觸空氣，為硬盤的散熱起到關鍵作用。

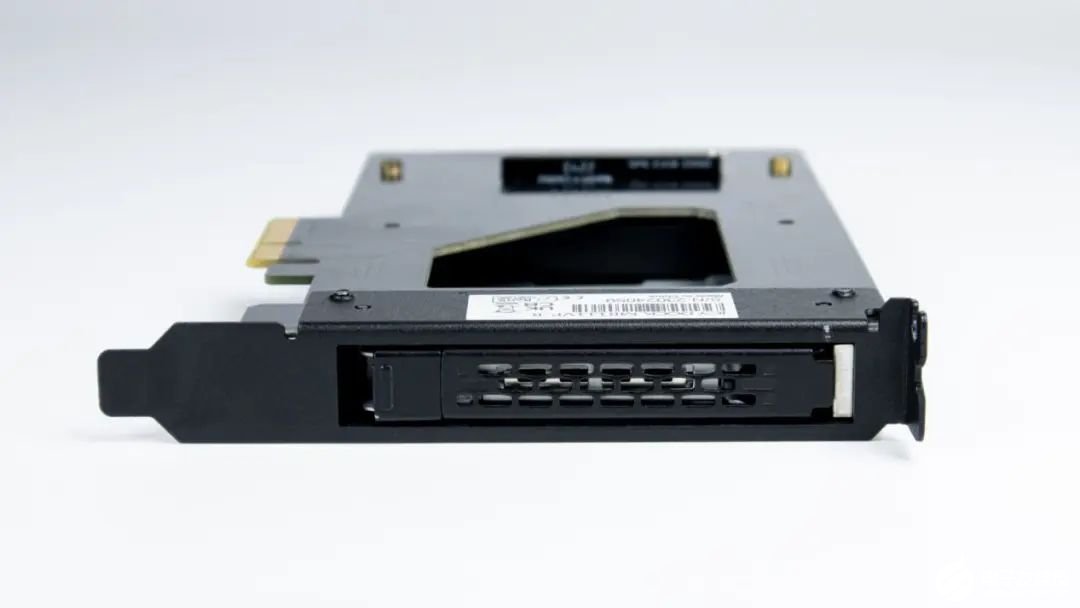

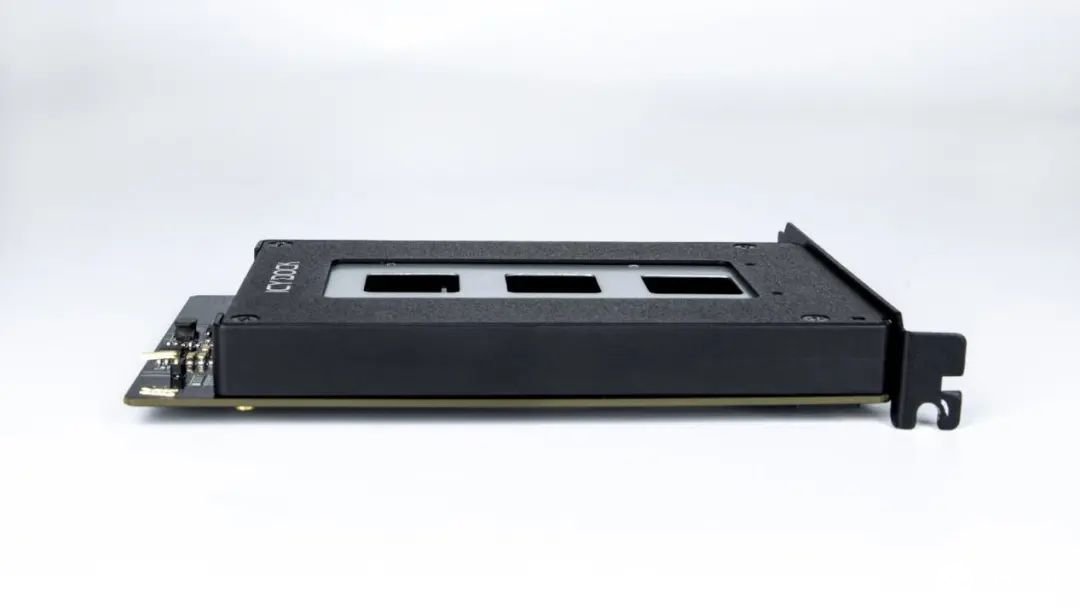

從側面看，該產品非常薄，即便插到PCIe插槽上也不會影響顯卡的正常工作。

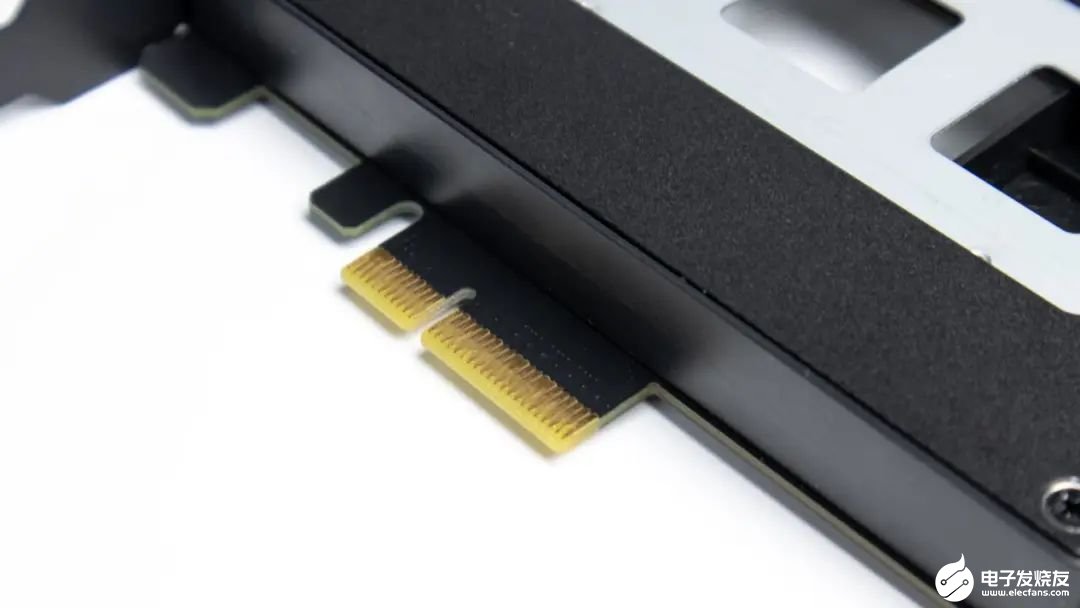

MB111VP-B在傳輸速率上和為了更多的擴展性上采用了PCIe x4的金手指長度，能夠更好的兼容 PCIe 4.0 x4/ x8 /x16 插槽，最高速率能支持到PCIe4.0 x4的64Gbps。

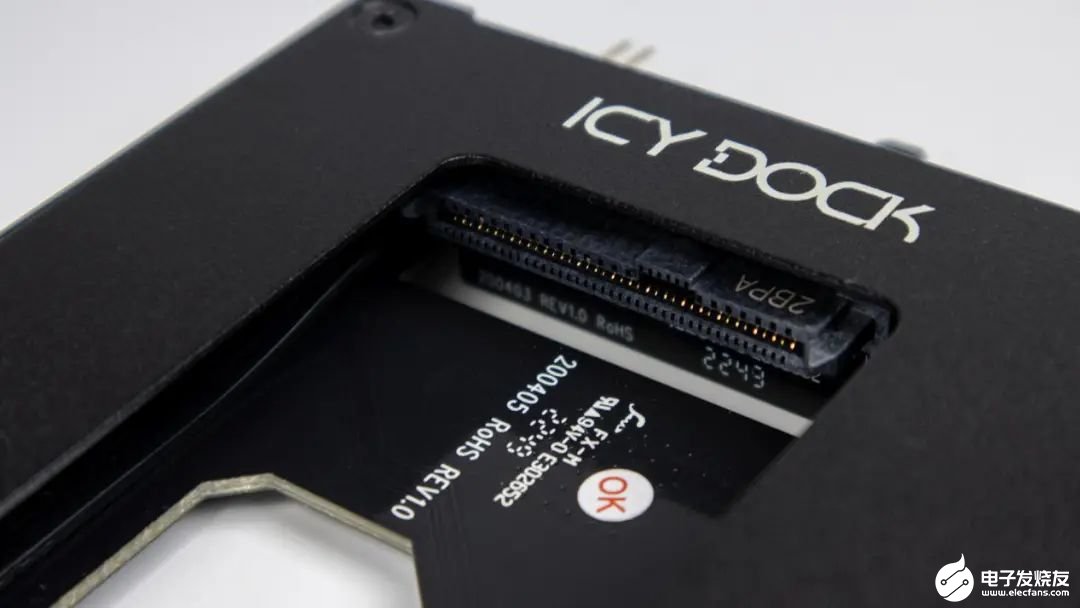

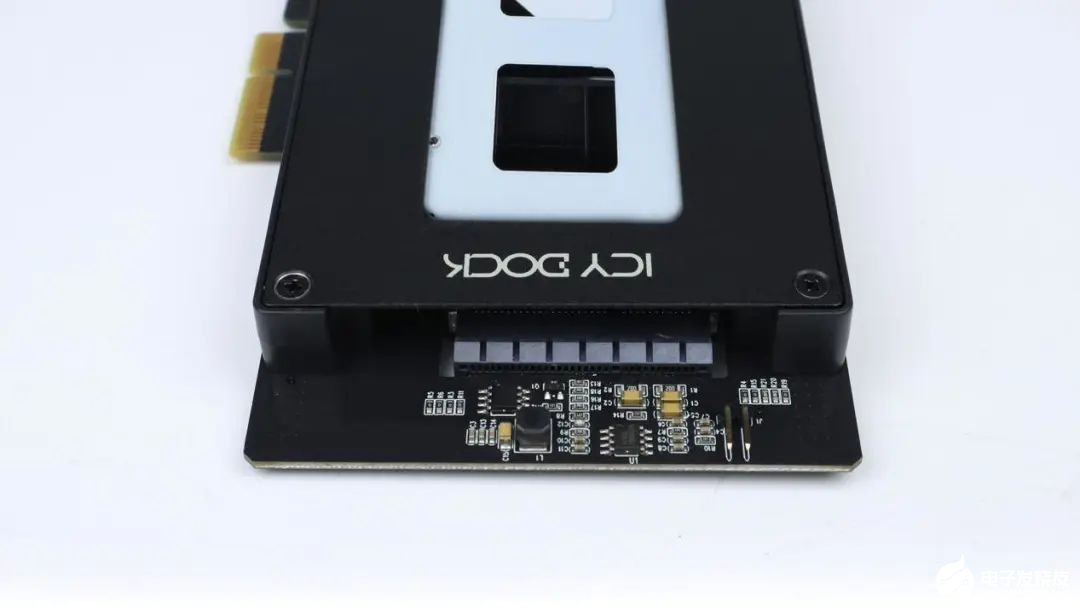

硬盤抽取盒的內側有一個U.2/U.3接口， PCB板設計結構大氣整潔，支持2.5英寸的U.2 NVMe SSD，最高可容納9.5mm的硬盤高度。

MB111VP-B支持硬盤熱插拔（需主板支持），可輕松從PCIe插槽中拆卸U.2/U.3 NVMe SSD，能夠裝入單個PCIe x4擴展插槽，同時最大程度地減少數據和電源線的混亂。

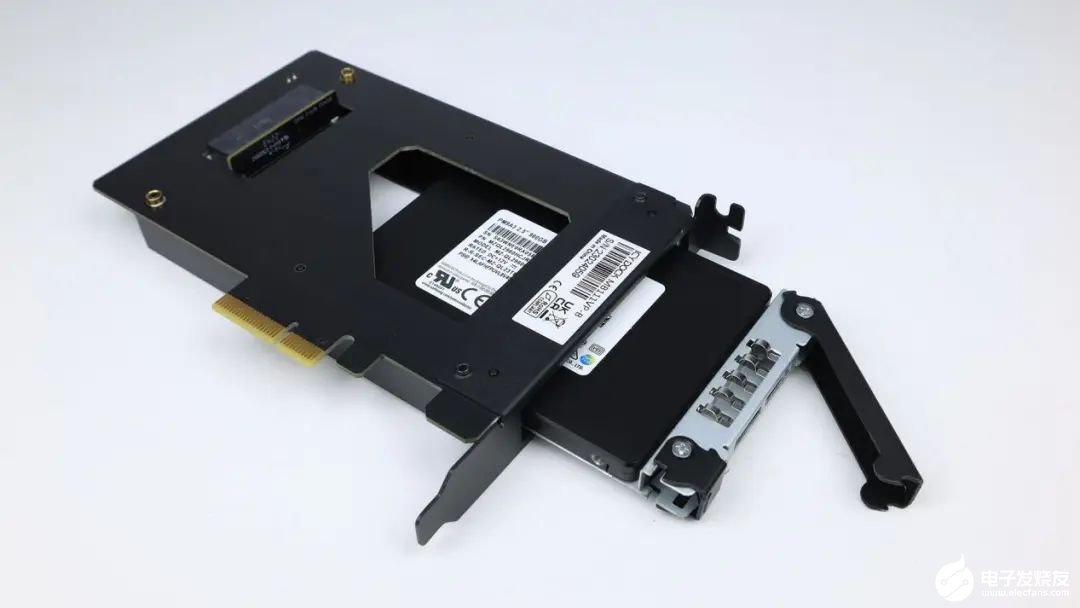

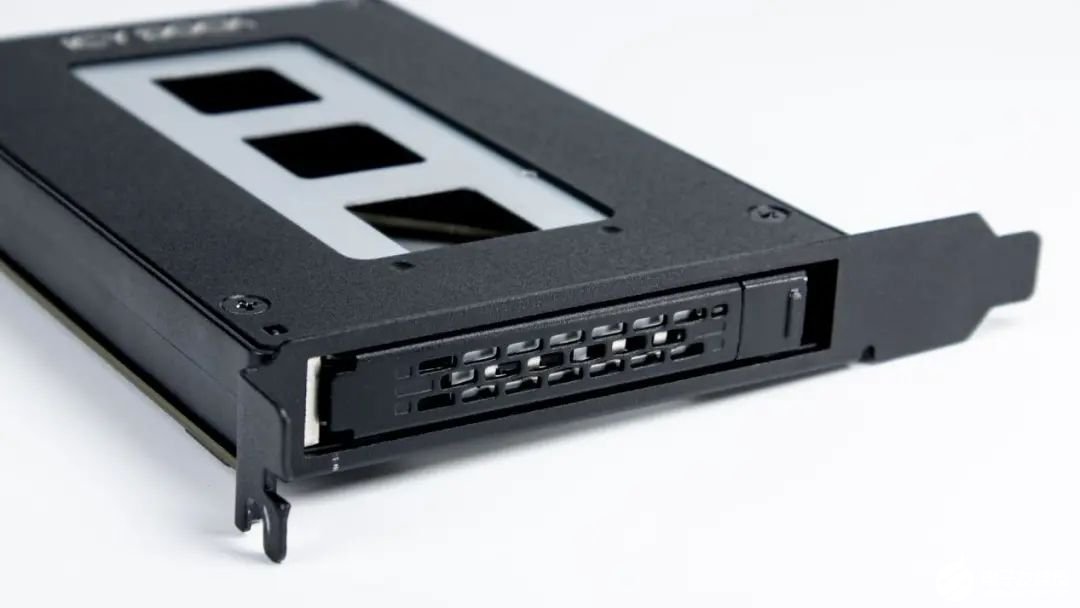

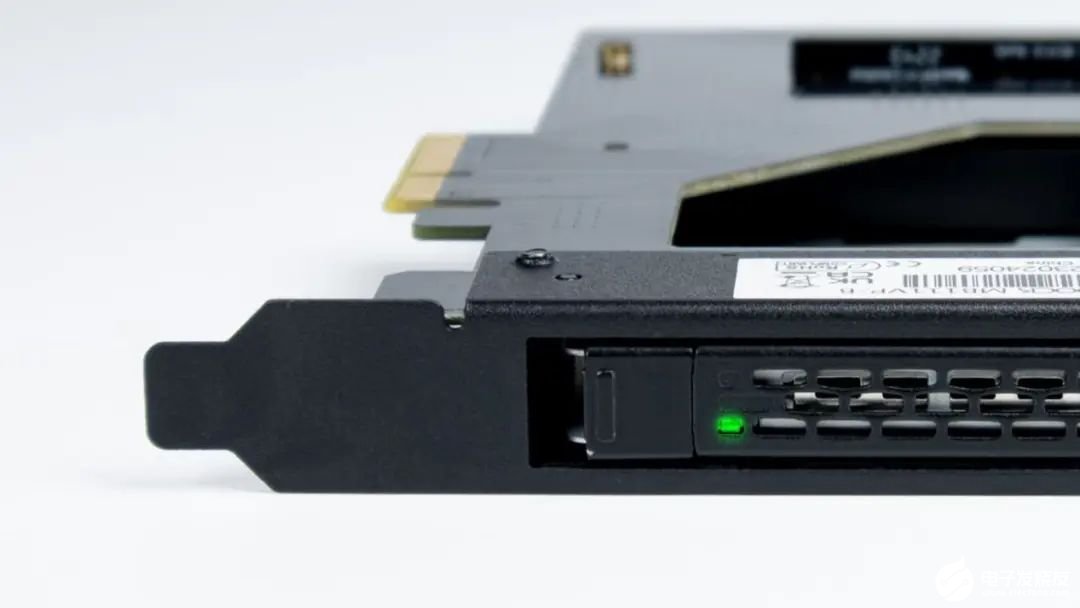

托盤自帶鷹鉤鎖安全扣鎖設計，在散熱孔的左側則是快速彈出按鈕，用于彈出和固定硬盤。只需要輕輕一按，硬盤盒拉手就會彈出，方便抽出硬盤托架。然后，您可以將硬盤固定在托架上，再將托架推入硬盤盒，直到聽到“咔”一聲，表示鎖定成功。這樣，您就可以快速地完成硬盤的更換。

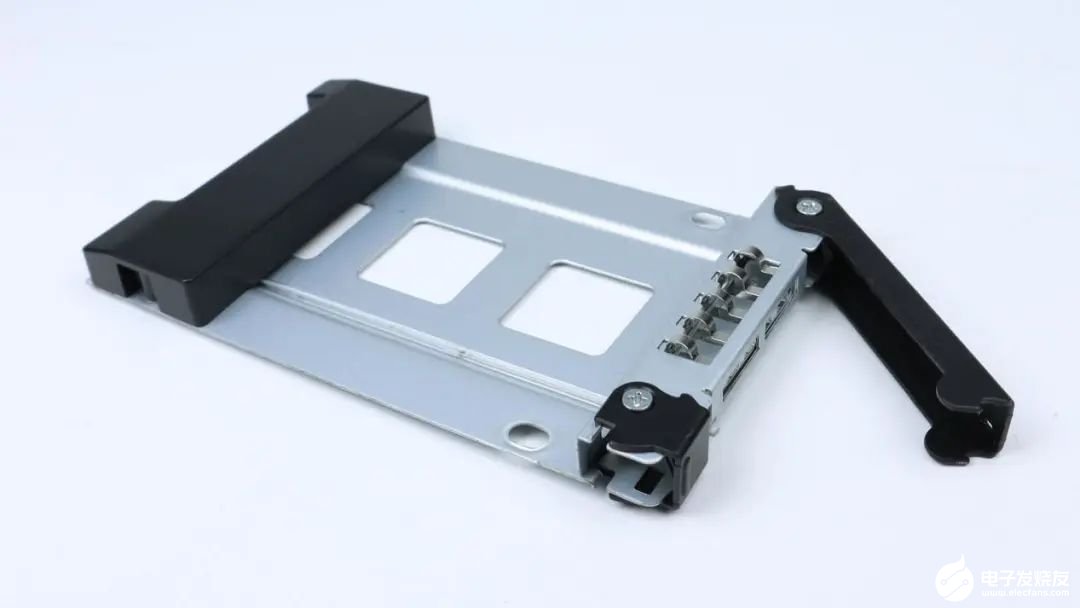

考慮到硬盤工作時會產生較大的熱量，硬盤托架整體采用金屬材質，金屬導熱性較好，利用熱傳導的原理進行散熱，也是比較細心的一個設計。

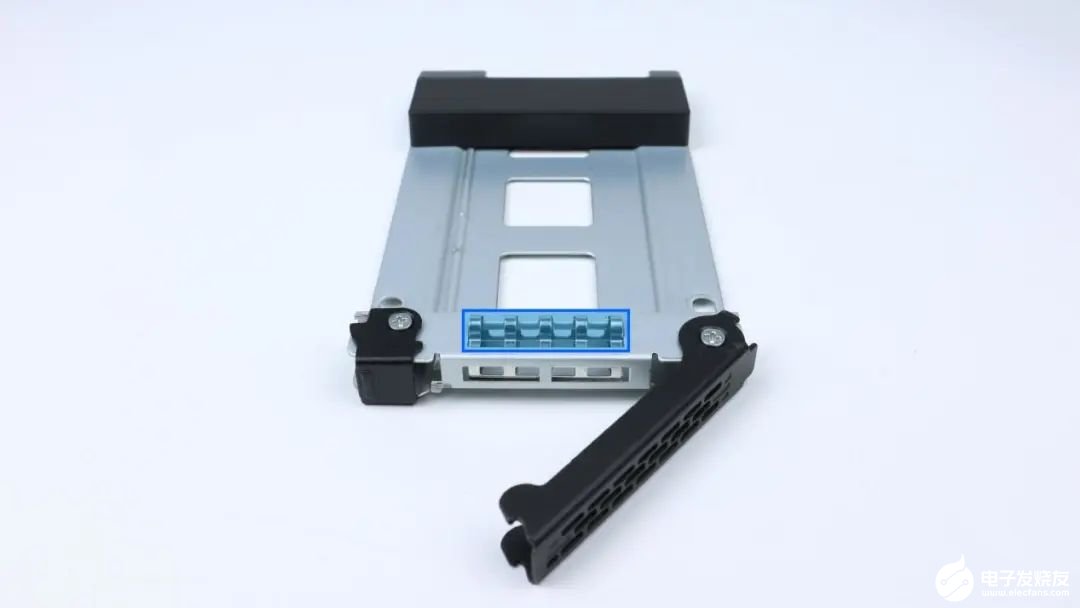

托盤上的不起眼的金屬彈片對硬盤來說至關重要，兼具EMI防靜電和減震功能，EMI接地技術能很好的保護硬盤，避免硬盤遭受靜電損壞。

MB111VP-B未安裝硬盤的時候啟動，設備并不會通電，這得益于APT（ Active Power Technology）電源主動啟動技術。

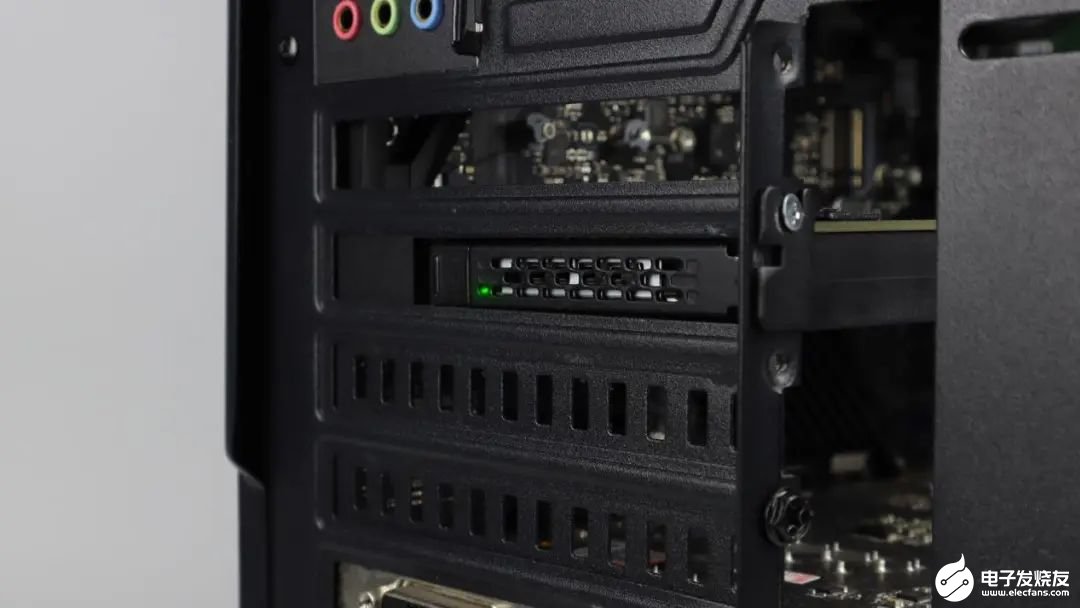

把硬盤安裝到MB111VP-B，通電時指示燈顯示綠燈且保持恒亮，硬盤運作讀寫數據時綠燈閃爍。

測試部分

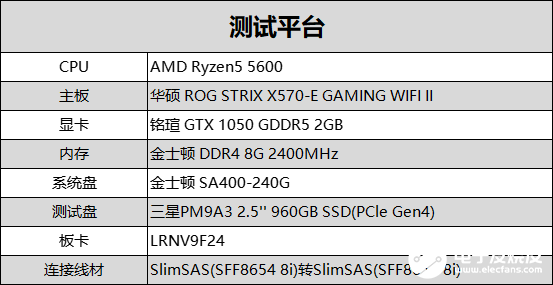

接下來對測試盤分別用板卡直連和通過MB111VP-B轉接的方式進行性能測試。

通過板卡直連：

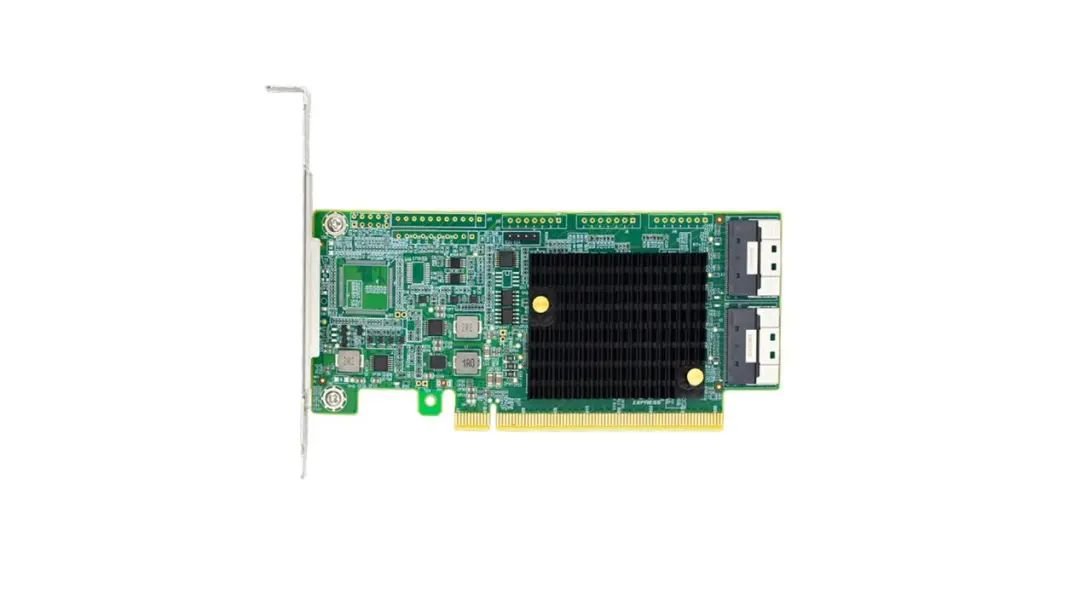

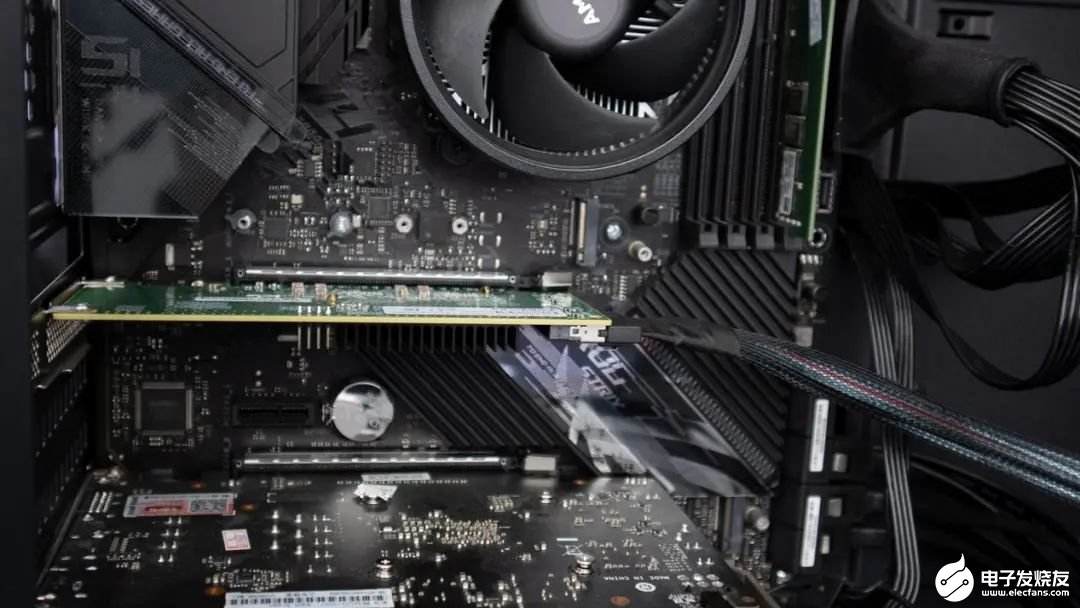

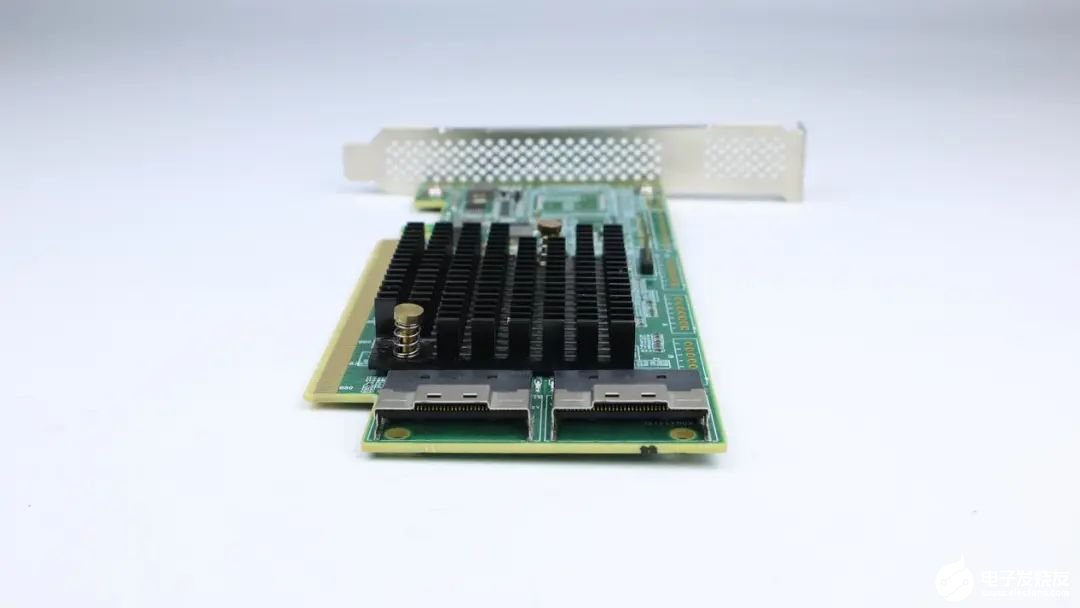

由于U.2測試盤不能直接插到主板上，所以此處使用LRNV9F24擴展卡連接本次的測試盤。

LRNV9F24擴展卡采用PCIe 4.0 Retimer 芯片,符合PCIe 4.0基本規范,運用先進的信號調理技術來補償信道損耗并消除各種抖動源的影響,從而提升信號完整性,增加高速信號的有效傳輸距離,為服務器,存儲設備及硬件加速器等應用場景提供可擴展的高性能PCIe互連解決方案，并且向下兼容PCIe1.0&2.0&3.0。

通過MB111VP-B連接：

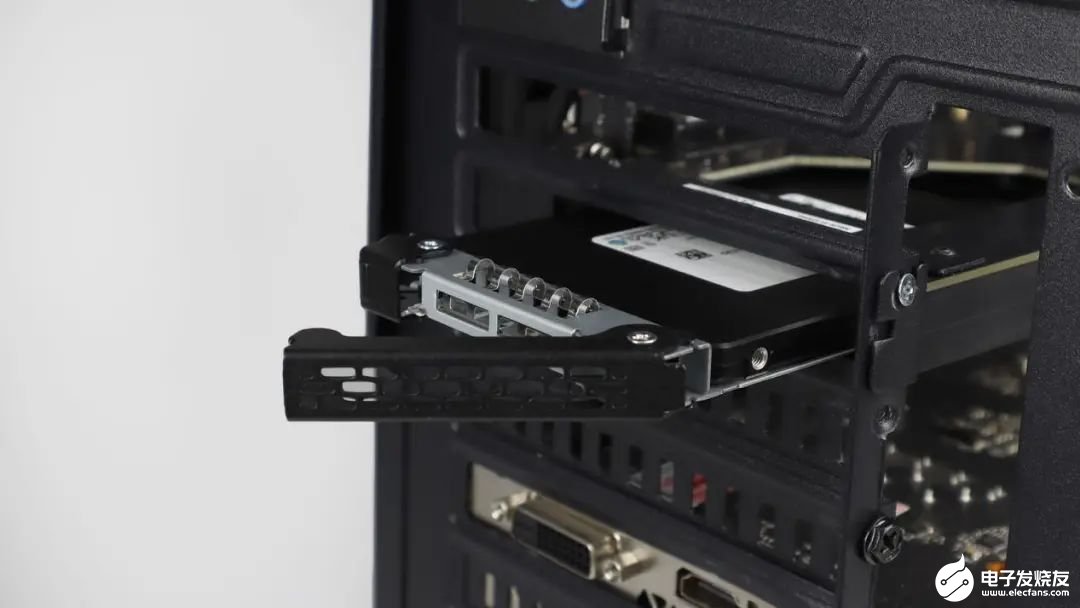

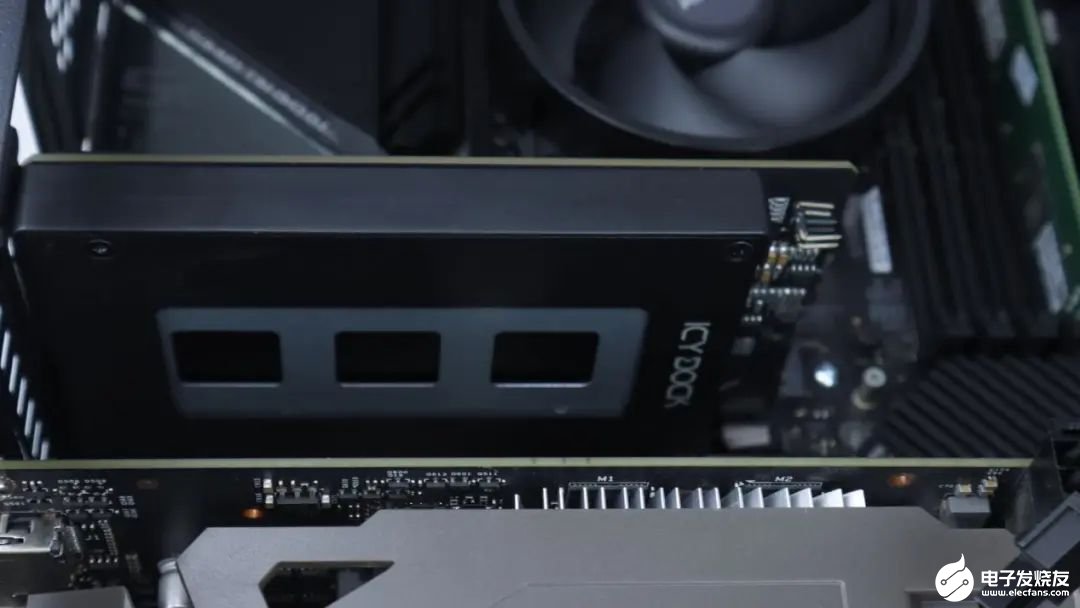

▲裝機效果圖

通過ICY DOCK MB111VP-B將1塊U.2安裝在機箱PCIe插槽位置，無需轉接卡連接。

通過板卡直連：

通過MB111VP-B連接：

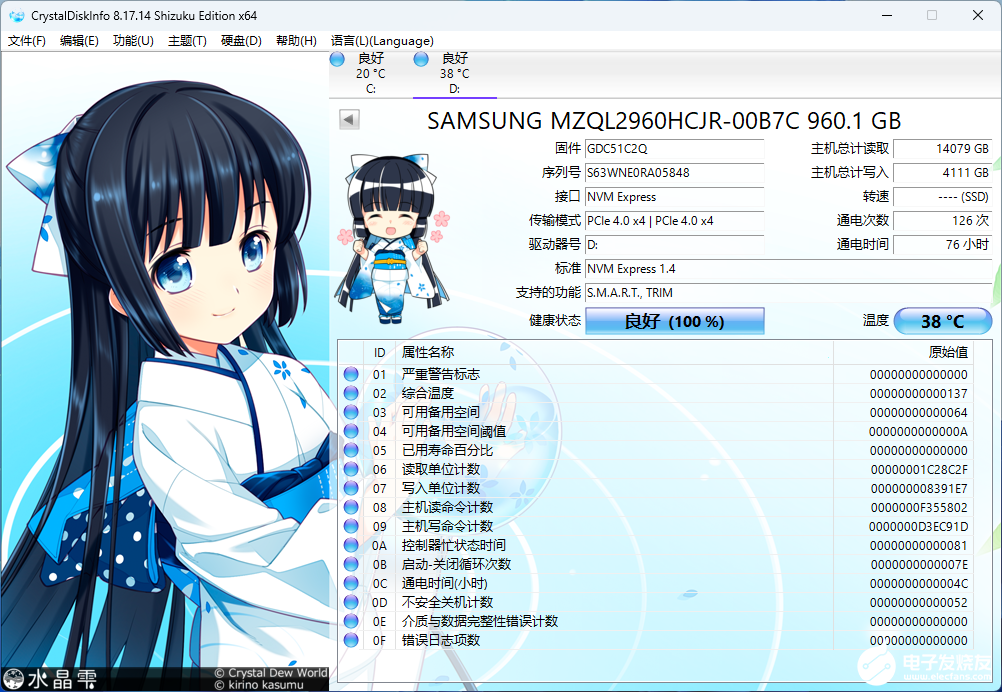

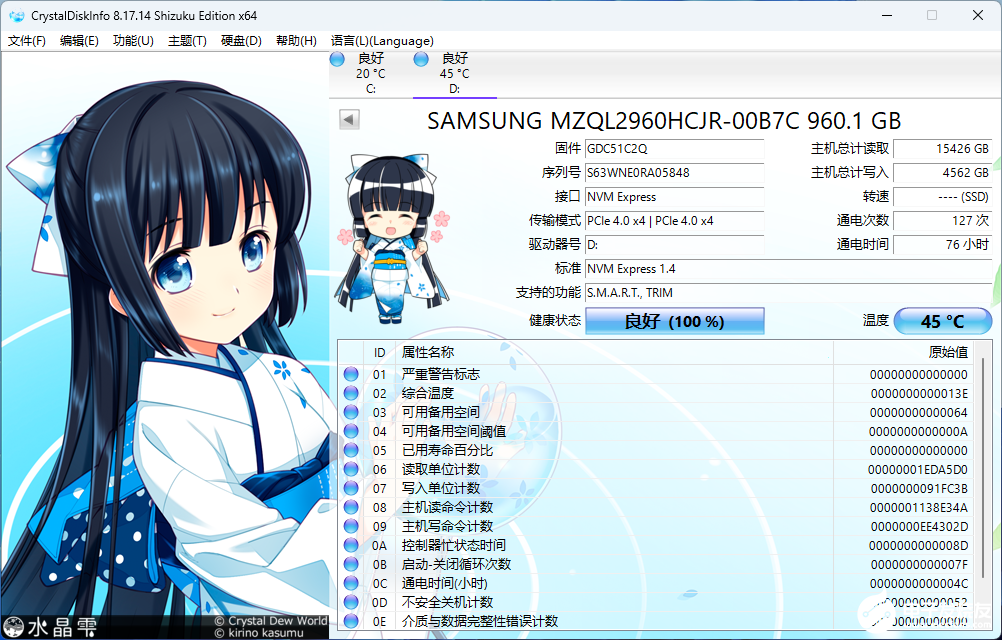

硬盤直連和通過MB111VP-B連接均能在Windows系統內通過CrystalDiskInfo識別到相關信息，支持PCIe4.0傳輸模式。

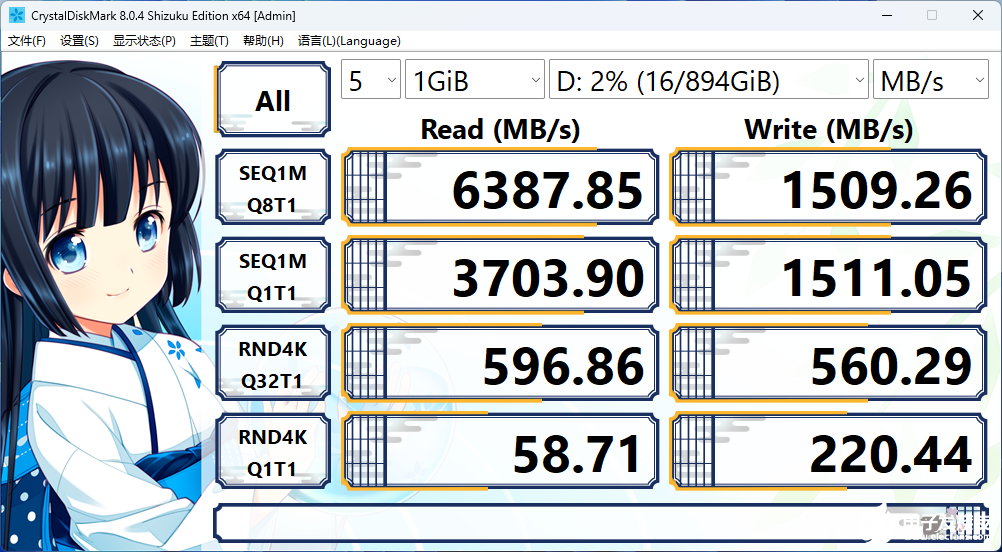

1.1 Crystaldiskmark測速-硬盤直連測試：

首先通過板卡直連，在Crystaldiskmark設定文件大小為1GB，簡單進行連續測試，讀取達到6387MB/s，寫入達到1509MB/s，讀取速度與官方宣稱速度差距很小，寫入速度甚至還要超過官方宣稱速度。

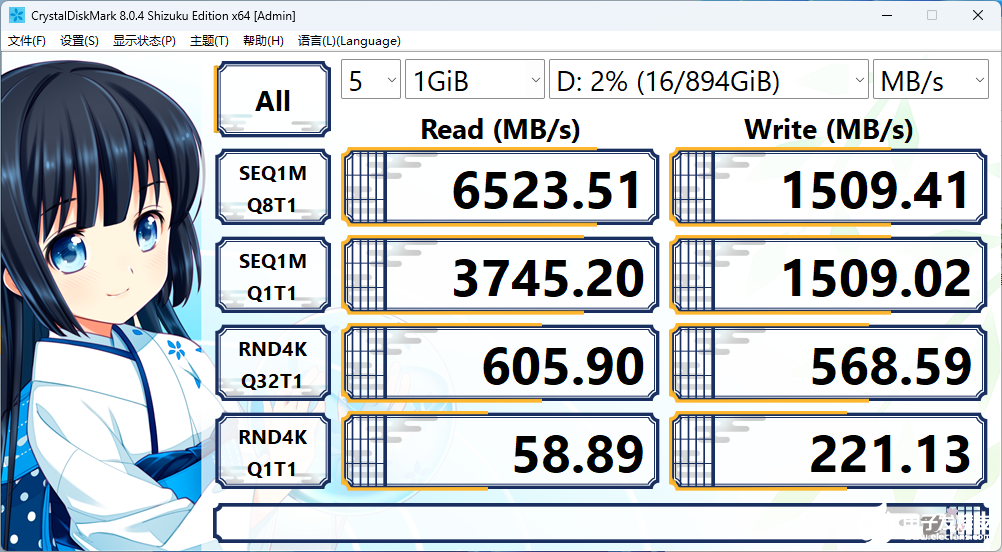

1.2 Crystaldiskmark測速-通過MB111VP-B連接測試：

將硬盤放置在MB111VP-B內進行性能讀寫測試，讀取達到6523MB/s，寫入達到1509MB/s。

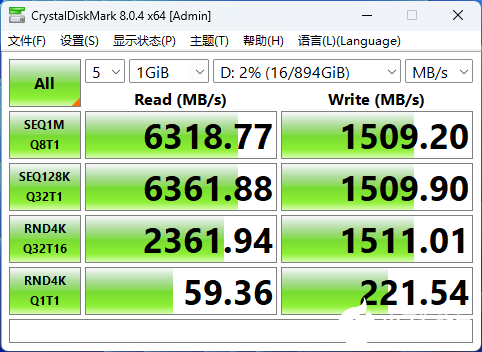

2.1 Cry Disk Mark平臺選擇NVMe模式進行全速測試-硬盤直連測試：

分別對硬盤直連和通過抽取盒連接基于Cry Disk Mark平臺選擇NVMe模式進行全速測試。

在硬盤直連的情況下，順序讀取達到6318MB/s，順序寫入達到1509MB/s；4K隨機讀取達到2361MB/s，4K隨機寫入達到1511MB/s。

2.2 Cry Disk Mark平臺選擇NVMe模式進行全速測試-通過MB111VP-B連接測試：

將硬盤放置在MB111VP-B內進行性能讀寫測試，讀取達到6396MB/s，寫入達到1508MB/s；4K隨機讀取達到2357MB/s，4K隨機寫入達到1511MB/s，兩種情況下的整體差距非常小。

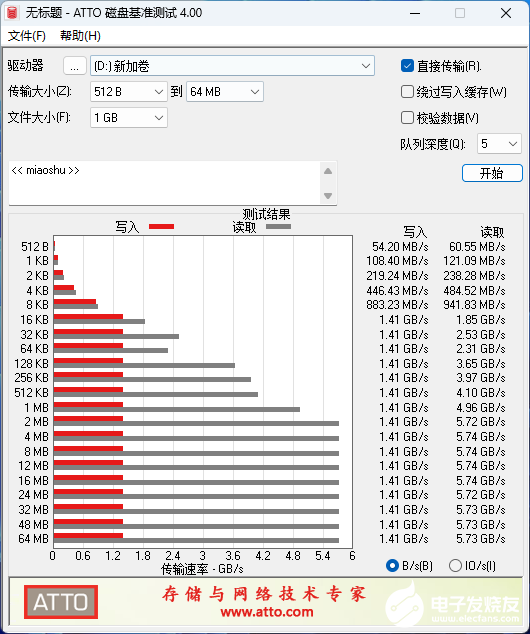

3.1 ATTO軟件測速-硬盤直連測試：

3.2 ATTO軟件測速-通過MB111VP-B連接測試：

文件大小為1GB的設置下進行ATTO基準測試，直連和通過MB111VP-B連接所測得的結果數據非常接近。

通過以上測試，使用MB111VP-B連接與板卡直連下測試的數據相接近，簡單驗證了MB111VP-B在承載硬盤速度上沒有問題。

同時測試結果越接近標稱數據，那可以說明MB111VP-B優秀的傳輸速度和穩定的連接，簡單來說，硬盤的傳輸速度不會因為安裝在MB111VP-B上而受到降速或者衰減。

4.1 溫度測試——硬盤直連測試：

在進行讀寫測試的同時，隨機挑選了一項基準測試進行溫度測試。

在室溫26.5°C且機箱無散熱風扇的情況下（機箱側板打開狀態），通過手持測溫熱像儀檢測溫度，硬盤直連待機時，溫度為41.8°C，隨后每30秒進行一次溫度監控，具體數據如上圖所示，隨著時間的推移，溫度逐漸上升，當硬盤測試進行到180秒時，溫度已經來到46.6°C，由此可見U.2硬盤的發熱量還是非常高的。

4.2 溫度測試——通過MB111VP-B測試：

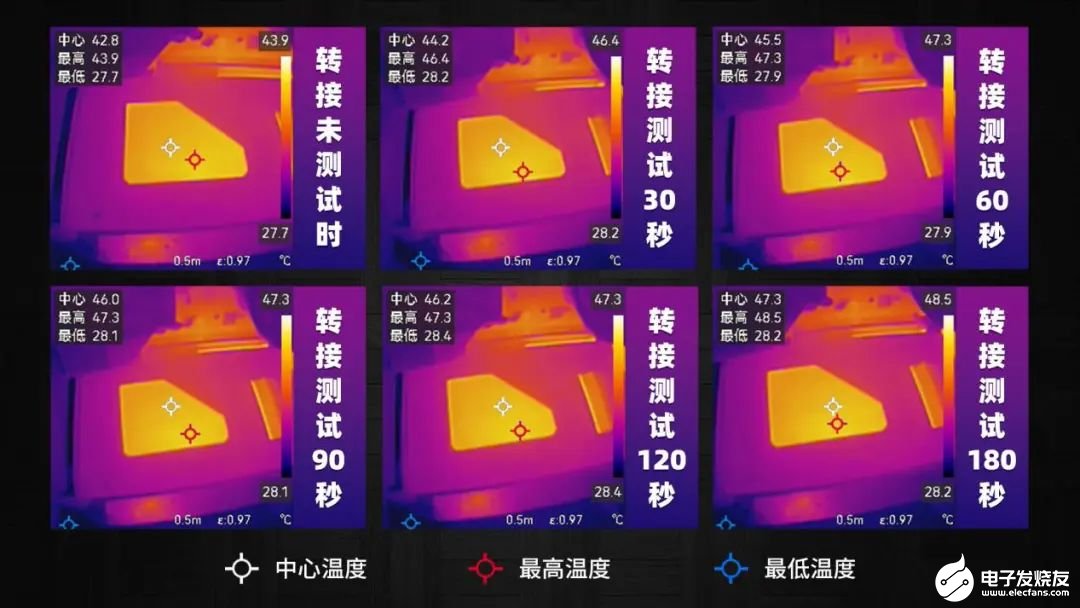

MB111VP-B裝在PCIe槽上，實際使用時會通過機箱內的風扇去帶動風流來進行散熱降溫。為了對比，我們在同等環境因素下（在室溫26.5°C且機箱五散熱風扇的情況下，機箱側板打開狀態），通過MB111VP-B連接測試，硬盤在待機時，溫度最高達到43.9°C，隨后每30秒進行一次溫度監控，具體數據如上圖所示，當硬盤測試進行到60s時，最高溫度達到47.3°C，當時間來到90s和120s時，溫度幾乎穩定在47.3°C，可見此時溫度增長曲線稍微平緩，測試到180秒時，最高溫度還維持在48.5°C，對比直連溫度僅高2°C，但該溫度依然是U.2硬盤的正常溫度范圍內（正常溫度為60°C以內）。

通過該溫度測試也大致了解硬盤在MB111VP-B中的溫度變化，對比直連而言，溫度差距并不太大，同時也側面說明了該硬盤抽取盒的散熱效率非常優秀。對于MB111的特性(MB840M2P-B與MB111VP-B的區別在于M.2 SSD vs U.2 SSD) U.2 SSD是設計成方便抽取的，甚至可以熱插拔(需主板支持)，所以在使用方面上還是優于M.2 SSD，但是價格就會比較高，適合給SI（系統集成商）需要經常更換硬盤的應用用的。

總之，ToughArmor MB111VP-B不僅滿足了我們對高效儲存的期望，還以其簡單操作和卓越性能為我們帶來了愉悅的使用體驗。在這個數字化時代，數據是無價的，而ToughArmor MB111VP-B正是為了守護這份寶貴而誕生的。不管未來儲存的道路如何演進，它已經為我們開辟了一條通往高效儲存的堅實之路。

它不僅以卓越的性能和出色的設計為我們的數據提供了安全的家園，而且通過便捷的熱插拔機制，讓數據的管理變得前所未有的簡單。無論您是尋求個人儲存解決方案還是需要滿足企業級需求，ToughArmor MB111VP-B都無愧是您的最佳選擇。
