在線電能質量分析儀在自動配電故障定位案例研究

德國GMCI高美測儀 ? 來源:德國GMCI高美測儀 ? 作者:德國GMCI高美測儀 ? 2023-11-21 13:25 ? 次閱讀

在線電能質量分析儀在自動配電故障定位案例研究


紐約聯合愛迪生公司是德國GMC-I集團Dranetz電能質量監測系統和姐妹公司Electrotek Concepts軟件和服務的長期用戶。德國GMC-I集團旗下在線電能質量分析儀部署在整個網絡中,收集PQ評估所需的數據。Electrotek的PQView軟件與德國GMC-I集團旗下在線電能質量分析儀無縫集成,提供數據庫管理、報告和高級統計分析。PQView的故障分析模塊對故障進行識別和描述,提供定位信息。警報發送給操作員,由操作員派遣維修人員進行維修,從而將定位故障的時間縮短到幾個小時。

紐約聯合愛迪生公司的配電故障自動定位系統于2005年春季首次投入使用。它結合了電能質量監視器、微處理器繼電器、數據庫應用、最新的配電電路模型和地理信息系統(GIS)數據庫,以提供自動配電故障識別和故障定位估計。該系統已成為聯合愛迪生公司配電網快速準確定位故障的必備工具。

故障定位系統使用位于配電變電站的德國GMC-I集團旗下在線電能質量分析儀記錄的測量值。這些測量數據由管理電能質量監測系統的Encore系列軟件自動下載。故障數據由PQView軟件自動獲取并存儲在其關系數據庫中。根據這些測量值計算出從變電站到故障點的電抗。計算基于電壓和電流樣本的相量測量和基于先前故障數據和已知位置的校準常數。這些計算的結果是估計的“故障電抗”(XTF)。將XTF值與估計變電站和饋線結構之間正序阻抗的饋線模型進行了比較。估計的位置可以在公司內部網上以表格格式查看,并可以使用從地理信息系統數據庫派生的地圖以圖形方式顯示。對故障位置的估計通常在故障發生大約十分鐘后在公司內部網上可用。對于系統中測量到的約80%的單相故障,估計精度在饋線結構總數的10%以內。

wKgZomVcP0CABekrAABxszzdA_A450.pngwKgaomVcP0CAWiv1AAFuEFncOFg361.pngwKgZomVcP0CAeGsuAAFnalc0QDw378.pngwKgaomVcP0GAPPISAAGQNnThHXw795.png
.

審核編輯 黃宇
聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 配電
    +關注

    關注

    1

    文章

    534

    瀏覽量

    23863
  • 電能質量
    +關注

    關注

    0

    文章

    541

    瀏覽量

    21178
  • 電能質量監測

    關注

    1

    文章

    90

    瀏覽量

    10701
收藏 人收藏

    評論

    相關推薦
    熱點推薦

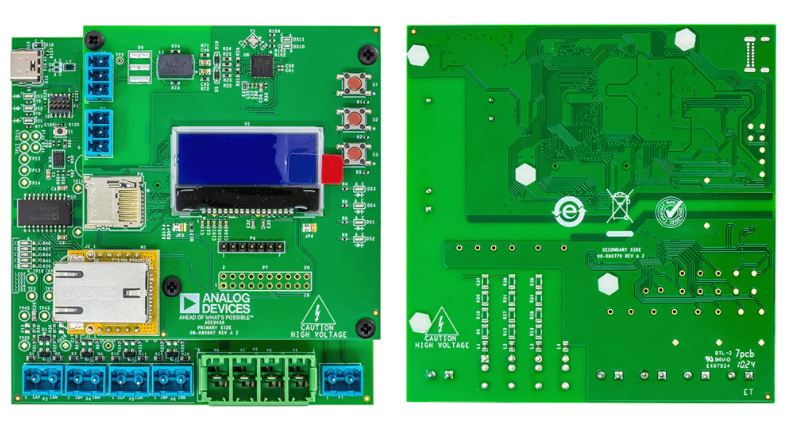

    Analog Devices Inc. AD-PQMON-SL電能質量分析儀特性/框圖/應用/布局
