電能質量分析儀和功率分析儀的應用及選型指南

德國GMCI高美測儀 ? 來源:德國GMCI高美測儀 ? 作者:德國GMCI高美測儀 ? 2025-03-03 17:23 ? 次閱讀

電能質量分析儀功率分析儀的應用及選型指南

電能質量分析儀和功率分析儀是電測領域最為常用和重要的兩款儀器,今天我們將介紹一下兩款儀器的定義和應用,以及如何選型。

一、定義:

電能質量分析儀


用于檢測和分析電網運行質量的專用設備。可監測電網中的電壓、電流、頻率、功率、諧波、三相不平衡度、電壓波動與閃變等參數,并對電能質量進行評估:

GB/T15945-2008 電能質量 電力系統頻率偏差

GB/T12325-2008 電能質量 供電電壓偏差

GB/T14549-1993 電能質量 公用電網諧波

GB/T24337-2009 電能質量 公用電網間諧波

GB/T15543-2008 電能質量 三相電壓不平衡度

GB/T12326-2008 電能質量 電壓波動和閃變

GB/T30137-2013 電能質量 電壓暫降短時中斷

功率分析儀


多種電力參數測量、數據分析和波形顯示功能于一體的電子儀器,主要用于測量交流或直流系統中的電壓、電流、功率、功率因數、諧波等參數。能夠對復雜波形進行精確測量和分析,適用于正弦波和非正弦波電路;特別是高精度功率效率分析。

二、電能質量分析儀和功率分析儀的相同點

項目 描述
測量參數 電壓、電流、功率、功率因數、頻率等
諧波分析 計算各次諧波含量和總諧波畸變率THD
波形顯示 示波器功能--顯示實時電壓和電流波形
數據存儲 多種電參數連續記錄并存儲至設備內存
波形記錄 事件觸發錄波,電壓電流波形記錄導出
電能分析 評估設備能效,提供節能措施數據支持
設備評估 電源逆變器變頻器電氣性能評估
故障診斷 監測電壓電流變化,定位電力系統故障



三、電能質量分析儀和功率分析儀的不同點

項目 電能質量分析儀 功率分析儀
精度帶寬 電能質量標準0.1%,諧波分析kHz級 高精度0.01%,高帶寬MHz級
基波頻率 電網工頻45-65Hz 變頻信號,幾十上百kHz
采樣頻率 幾十kHz,滿足電網異常監測 MHz級,高頻信號測量和分析

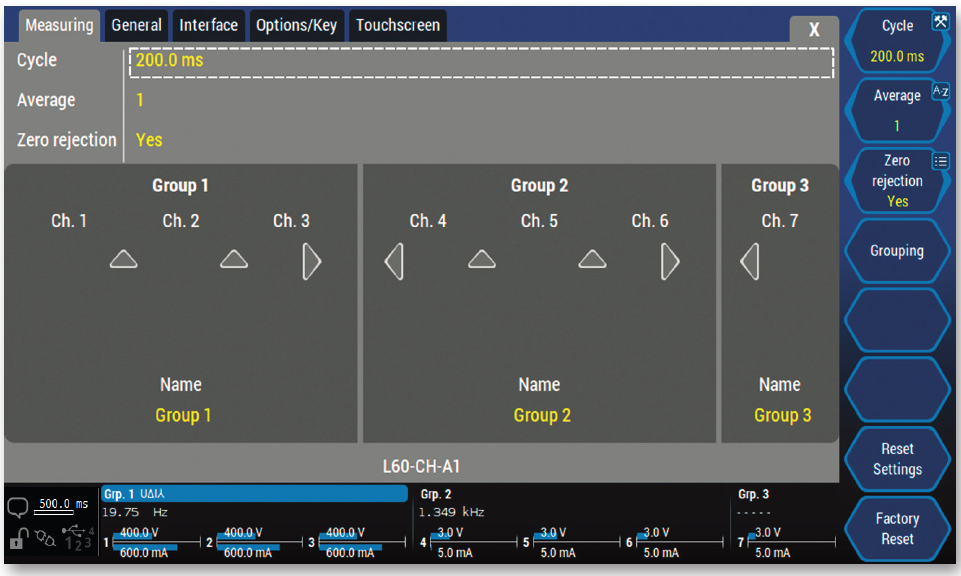

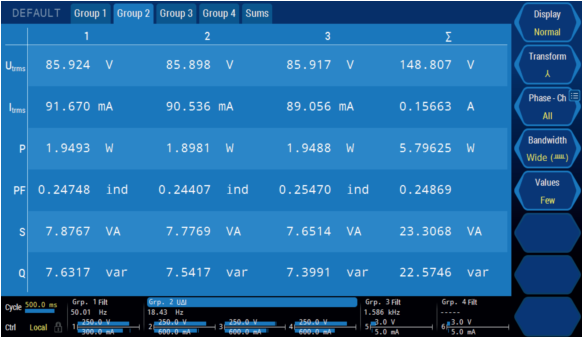

測試通道 一般四通道,通道之間相關聯 最多7通道,通道可邏輯分組
電能質量 依據電能質量標準測試和分析 但通用的標準測試各種電參數
波形記錄 顯示電壓電流波形,電能質量觸發錄波 顯示電壓電流波形,自定義觸發錄波
核心功能 諧波、電壓波動、閃變、三相不平衡等 設備的功率測量、效率分析和負載監測
應用場景 電網監測、故障排查、電能質量評估 設備性能評估、能效分析、故障診斷

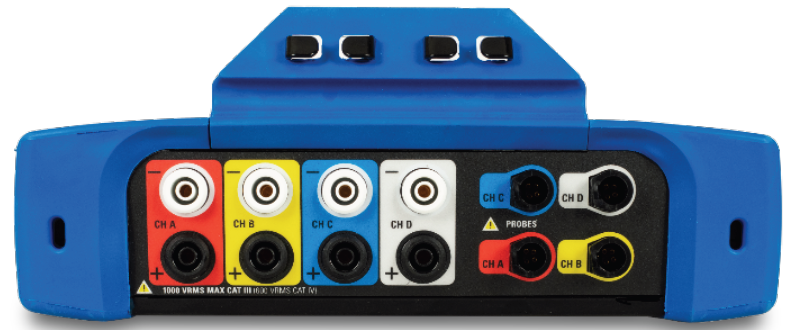

wKgZPGfFdPqASLY1AARfxMs2B6Y254.pngwKgZO2fFdPuASBOMAAXzAui6bOM328.pngwKgZPGfFdPyAZKSsAAkDxo6vRVc577.png

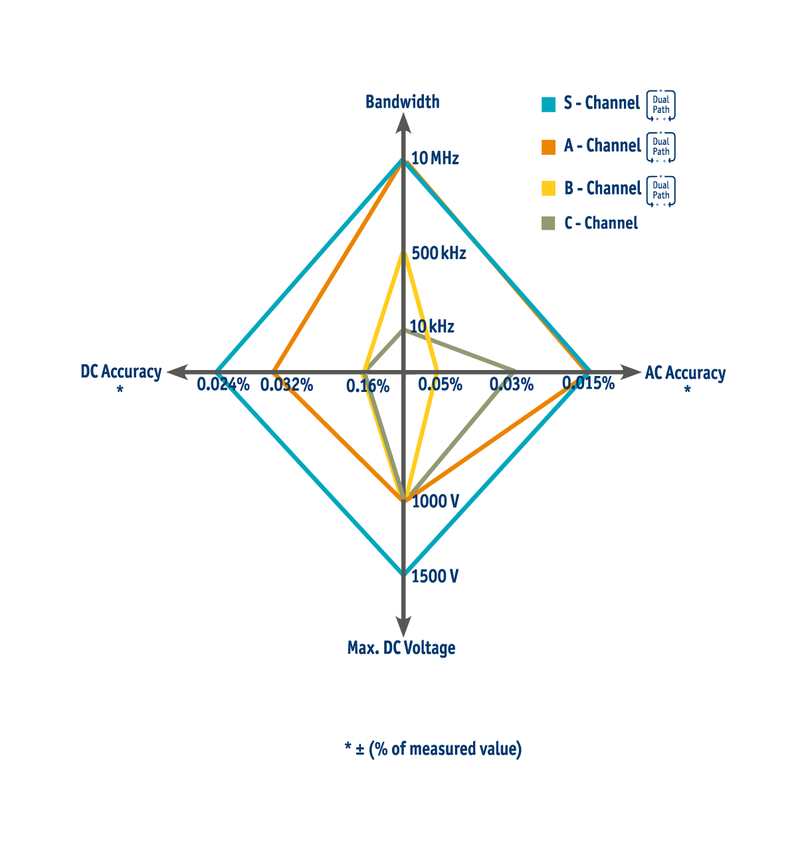

四、高頻帶高精度功率分析儀 LMG600系列的核心技術指標和應用

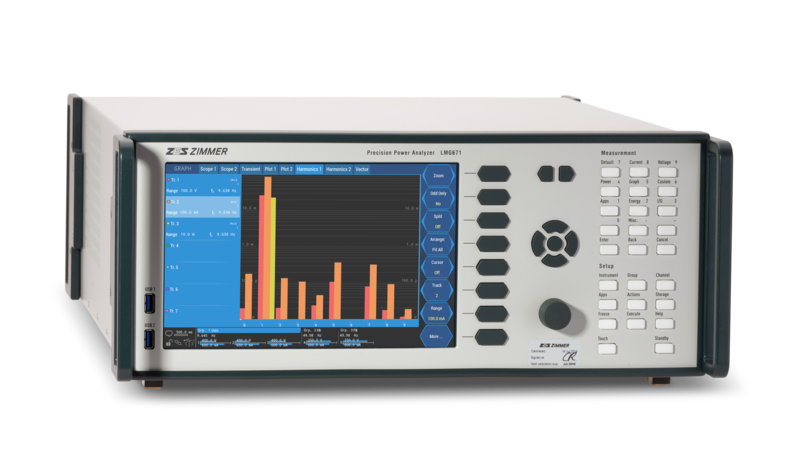

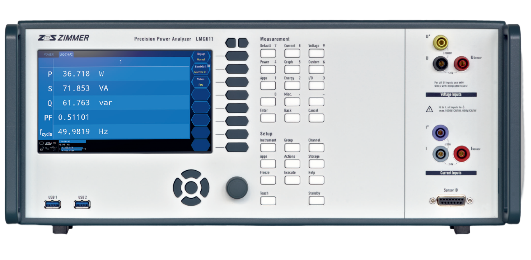

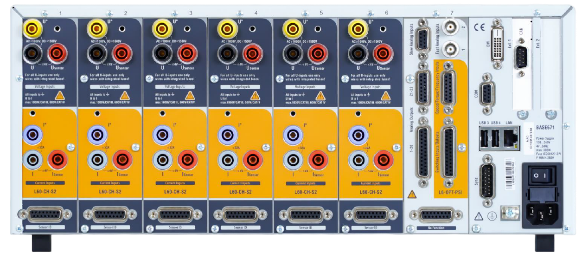

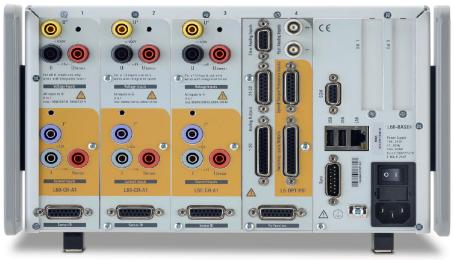

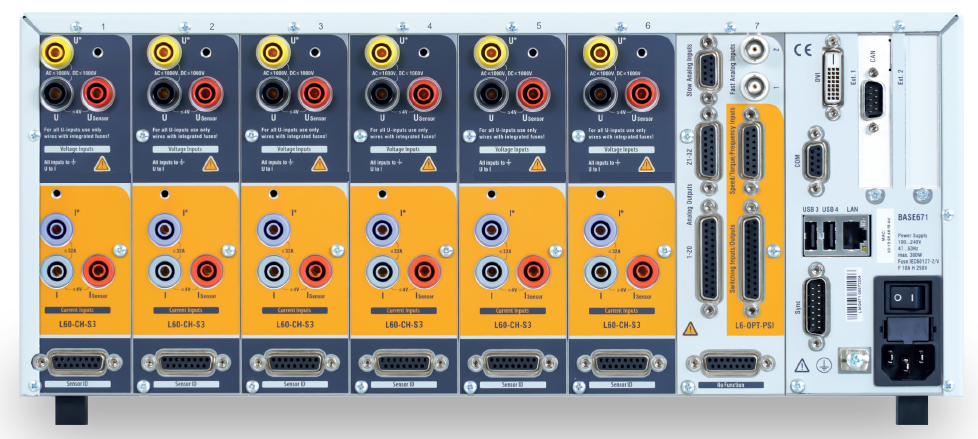

單通道功率分析儀 LMG611 1~4通道功率分析儀 LMG641 1~7通道功率分析儀 LMG671

型號 典型應用 測試產品 典型用戶
LMG671
LMG641
具有多路電壓電流輸入和輸出設備的電參數、功率和效率的高精度測試
需要高精度高帶寬測試
需要測試扭矩轉速信號測機械功率
需要CAN總線傳輸與汽車測試臺架集成
需要觸發錄波或長時錄波分析
三相設備EMC諧波閃爍測試
新能源汽車整車及電氣零部件、充電樁、光伏逆變器、風電測試、電機、變頻器、控制器、高鐵牽引系統、變壓器、電抗器、電源系統、UPS ... 電科院
計量院
質檢院
特檢院
龍頭企業
高校研究院
運維檢測機構
LMG611 家電、LED電參數、待機功耗測量
磁芯損耗測試、磁特性測試
需要高精度高帶寬測試
需要觸發錄波或長時錄波分析
單相設備EMC諧波閃爍測試
各種單相電氣設備:家電、LED驅動器、整流器、節能燈、高頻無極燈;磁性材料 ... 計量院
質檢院
龍頭企業

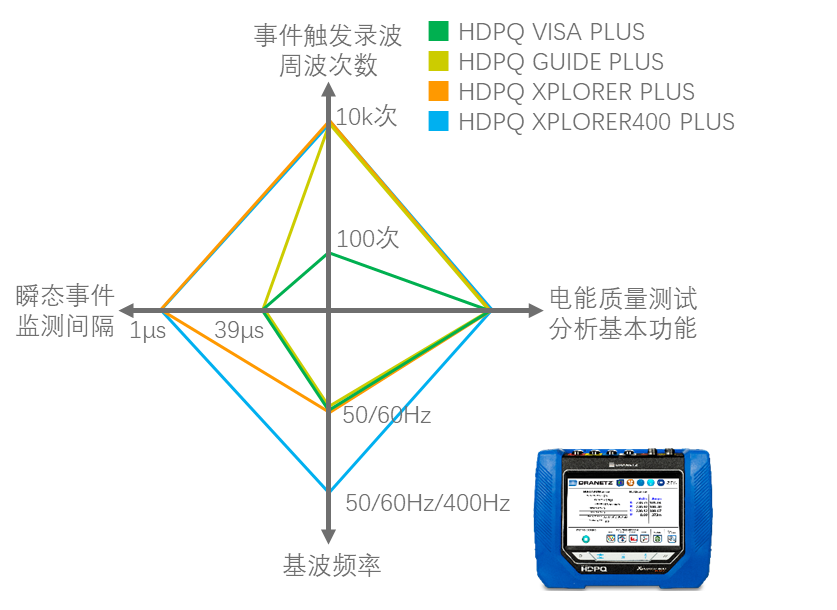

五、便攜式高精度電能質量分析儀 HDPQ系列的核心技術指標和應用

HDPQ VISA / GUIDE / XPLORER / XPLORER 400 PLUS

滿足IEC 61000-4-30: Edtion3 Class A級精度

電能質量分析軟件DranView7,可一步導出國標報告

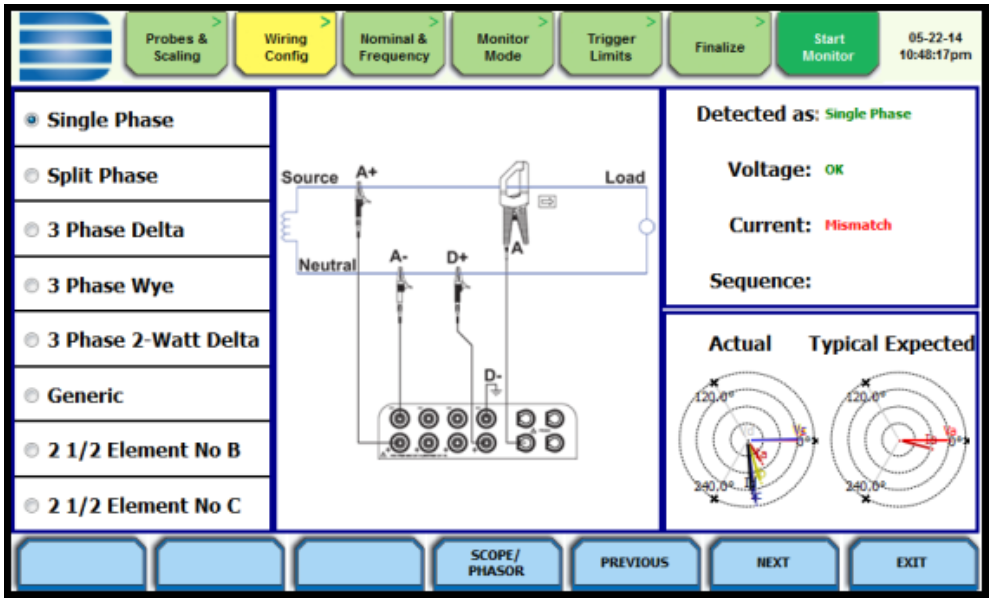

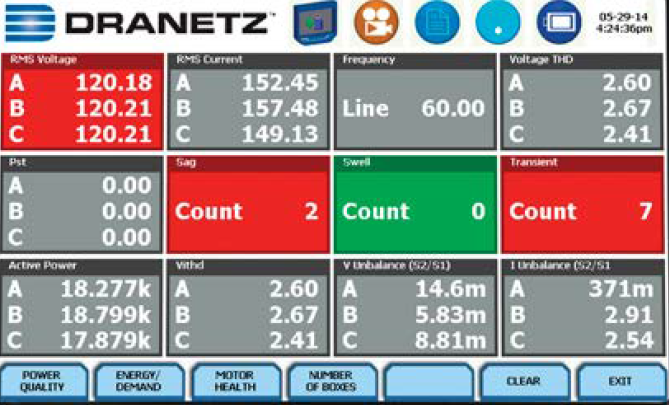

7”WVGA超大彩色觸摸屏,中文操作界面,引導式操作

采樣率:每個周波512個采樣點(50Hz:39μs)

事件錄波:RMS值和原始波形記錄,最大100個周波

諧波分析:電壓及電流諧波分別可達127次及63次

兩個測試頻段:16?Hz和50/60 Hz

HDPQ GUIDE / XPLORER / XPLORER 400 PLUS

事件錄波:RMS值和原始波形記錄,最大10k個周波

IEEE 1459 高級能量分析(正、反向能量累積)

企業版電能質量分析軟件,智能專家模塊協助分析電能事件原因

HDPQ XPLORER / XPLORER 400 PLUS

1MHz瞬態采樣(1μs瞬態事件監測 )

HDPQ XPLORER 400 PLUS

特殊測試頻段:400Hz(航空、船舶和軍工等特殊供電電源頻率)


型號 典型應用 測試產品 典型用戶
HDPQ VISA PLUS 電網電源電能質量監測和分析
工頻50Hz單相或者三相用電設備測量
直流功率測量
需要外出測試,電池供電、攜帶方便
電網系統、充電樁、光伏逆變器、電機(非高頻)、電源系統、UPS ... 電科院、供電局、質檢院、特檢院、龍頭企業、高校研究院、運維檢測機構
HDPQ GUIDE / XPLORER/ 400 PLUS 電能質量復雜問題專家級分析
微秒級電網瞬態波動監測
航空、船舶和軍工
電網系統、飛機電源系統、充電樁(交流側)、光伏逆變器(交流側)、電機(非變頻)、電源系統、UPS ... 電科院、供電局、質檢院、特檢院、龍頭企業、高校研究院、運維檢測機構
