AP2905 是一款高效率同步降壓穩壓器，在 6 V ~ 40 V 寬輸入范圍內可提供 0.7 A 輸出電流。固定5 V輸出版本可節省 2個分壓電阻，開關頻率為100kHz，采用SOT23-5L封裝，可節約布局空間。

AP2905同步降壓穩壓芯片特性

■ 寬輸入電壓范圍 6 V ~ 40 V

■ 最大0.7 A 持續輸出電流，1 A峰值電流輸出

■ 高達 92 % 效率

■ 100 kHz開關頻率

■ 特別設計的EMI優化電路架構

■ 內置軟啟動電路

■ 內置補償電路

■ 可實現單層 PCB 布局

■ 輸入欠壓鎖定

■ 逐周期電流限制

■ 輸出短路保護

■ 熱關斷

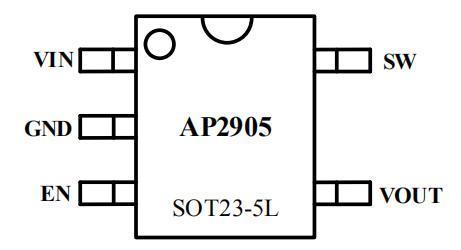

■ SOT23-5L 封裝

在家電應用中，市電通過非隔離開關電源PN8034轉化為直流12V輸出給繼電器、風扇等負載，同時由AP2905將12V降壓到5V作為MCU、顯示屏、WiFi模塊供電。

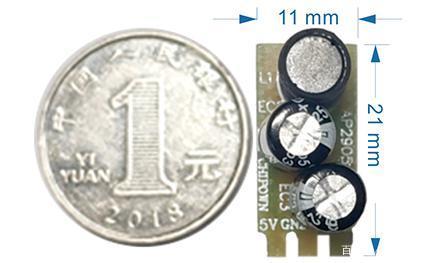

AP2905 5V0.7A降壓方案亮點

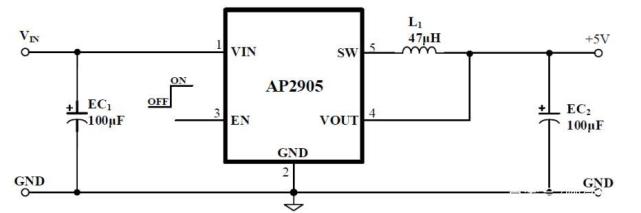

外圍精簡：僅3顆外圍元件；

布板簡單：僅4個網絡節點，易單面板布線，支持波峰焊工藝；

輸入電壓范圍寬：輸入電壓覆蓋9V/12V/18V/24V/36V，高可靠性；

EMI裕量充足：無EMI濾波器即可輕松通過EN55032 Class B。

AP2905的5V0.7A降壓方案輸入電壓：6~40V，輸出規格：5V0.7A，最高效率：92%，輸入欠壓鎖定、逐周期限流、輸出短路保護、過溫保護等保護功能，具有外圍精簡、輸入電壓范圍寬、EMC裕量充足等優點，廣泛應用于家用電器、智能家居等應用場景，更多產品相關手冊，原理圖，電源輸入輸出規格，BOM表及測試數據等資料，請向驪微電子申請。>>
