泵站是為水提供勢能和壓能，解決無自流條件下的排灌、供水和水資源調配問題的唯一動力來源，在工農業用水、防洪、排澇和抗旱減災等方面發揮著重要作用。一旦出現異常，對經濟生產將造成難以估量的損失，給水利安全管理造成負擔。因此，泵站的運行與管理，至關重要。

為了集中監控，減少運維成本，鋇錸技術推出一款泵站監測網關BL102，因?yàn)樗梢蕴岣弑谜镜墓ぷ餍剩皶r(shí)上報處理故障，同時也保障了城市生活和工業生產所需的水資源。

案例描述
泵站現場為泵機設備，含泵閘、電表等。而且城市或地區的泵站較分散，形成泵站信息孤島化。運維人員無法高效查看每個泵站的運行情況，調度管理成本大。)

現場問題

01）泵站需要24小時人工職守，容易出錯

02）大量費用用于工人、交通

03）主管部門不能實時了解處于不同位置的泵站的實時信息

04）傳統模式效率低，泵站設備隱患不能及時發現

05）泵房數量多、分布分散，管理效率低

解決方案

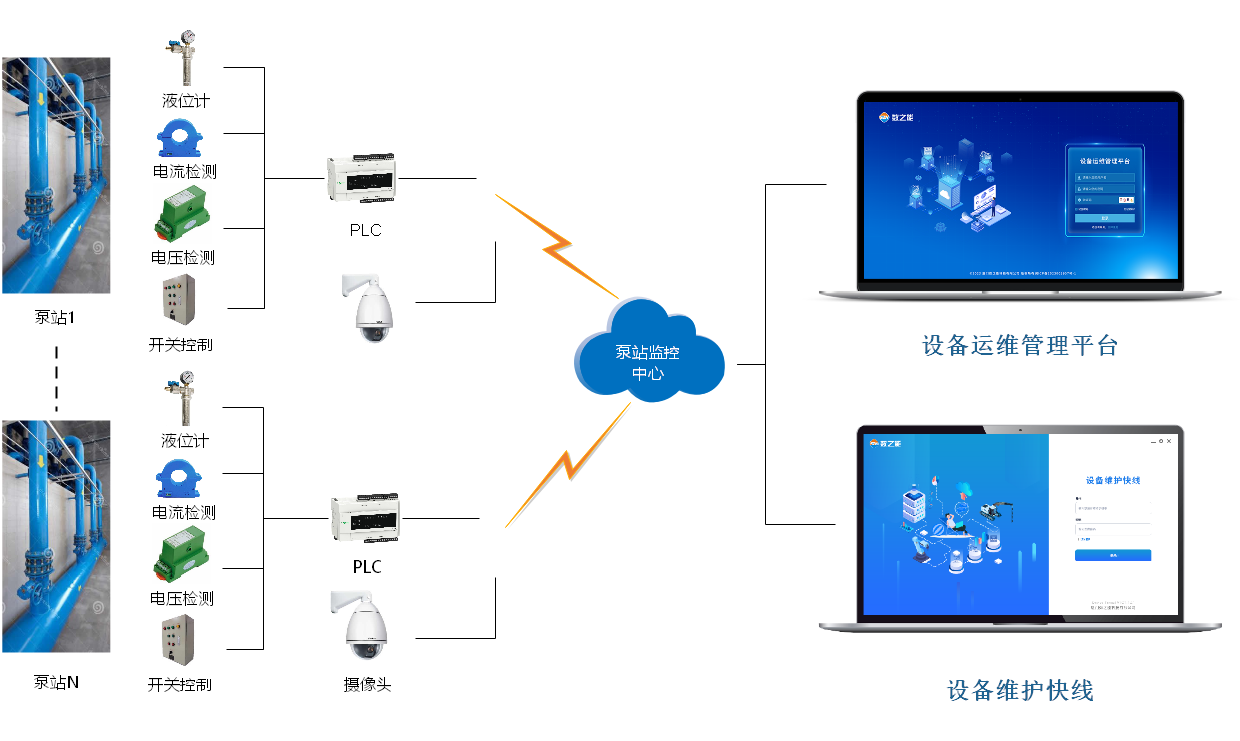

用戶在水泵站布設排口流量計、液位傳感器、變頻器等設備，在泵站控制柜中水泵PLC實時采集水泵站的運行數據，然后通過RS485串口與PLC網關BL102相連，進行數據處理，轉換成MQTT協議內容，通過4G或以太網，上傳至泵站監控系統平臺，同時可與加壓泵房設備聯動用來控制水泵的啟停、閥門的開閉等。可實現對多個監測泵站設備進行分布式監控和集中管理，提升智能管理水平，提高泵站故障響應速度，有效降低事故處理時間。

架構設計****與特點 ****

1、監測狀態：各泵站水位；水泵開關狀態、報警狀態；水泵電流、電壓；排水量；格柵機工作狀態；安防報警；視頻監控

2、遠程監控：各水泵啟停；格柵機啟停；切換控制模式；監測參數、泵站狀態異常等情況報警；門禁控制

3、平臺功能：支持邏輯計算功能，本地、云端的多個云平臺、組態、上位系統等9個同時在線接入。

4、雙向通訊：既能采集數據上傳到云平臺，也能下發控制指令，滿足大部分泵站場景需求。

現場設備照片

---

網關特點

1、協議轉換

下行支持：西門子、三菱、歐姆龍、臺達、AB、施耐德等各種PLC；

上行支持：Modbus TCP、MQTT、OPC UA、華為云IoT、阿里云 IoT、AWS IoT、鋇錸云等協議。

2、擴展性強

具有2路RJ45以太網網口，可以實現級聯，具備良好的可擴展性，可根據泵站規模及數量需求對采集模塊進行靈活擴展。

3、安全及輔助管理

支持“零丟包”斷點續傳、數據TSL/SSL、X.509證書、密鑰加密、OpenVPN、APN專用網絡、離線緩存、軟硬件看門狗等多種特色功能，保證穩定、高效通訊，支持網關程序遠程配置升級及遠程云端管理。

4、節能且堅固

通常部署在露天環境，雖然網關不直接暴露于現場，但它需要保證7x24h全天候運行。采用耐超高低溫、堅固耐用的元器件，支持軟件看門狗，具有高度的可靠性。最后，寬工作電壓設計和電源冗余設計加強了產品穩定性。

5、其他功能

支持二次開發、個性化設置、私有化部署，提供定制服務。

方案效益總結與拓展

1.根據泵房水壓適時調整，滿足不同場合的排水供水要求。

2.降低設備維護費用，定時控制水泵輪流運行，避免其中某一臺設備高負荷運行，能夠最大限度的發揮泵機的使用效率。

3.自控功能，遇故障能夠自動啟動，保證設備安全運行，無需人為操作。

4.可將多臺空壓機通過以太網或者光纖連接至遠程監控系統，方便對整個空壓站供氣的實時監控。

5.延伸連接至多臺泵機，機組、節制閥等多臺設備，實現一體化控制。

6.日后若增加輔機設備而升級系統，即插即用，可拓展能力強。

BL102PLC網關在泵站遠程監測領域發揮了重要的作用。通過下行支持的各種PLC協議和上行支持的各種協議，可以實現數據采集、遠程監控、遠程控制、預警和故障處理等功能。同時，BL102 PLC網關采用嵌入式ARM MCU，具有高度的穩定性，適用于各種復雜的工業環境。未來，隨著工業智能化的不斷發展，BL102 PLC網關將在更多的領域得到應用和拓展。
