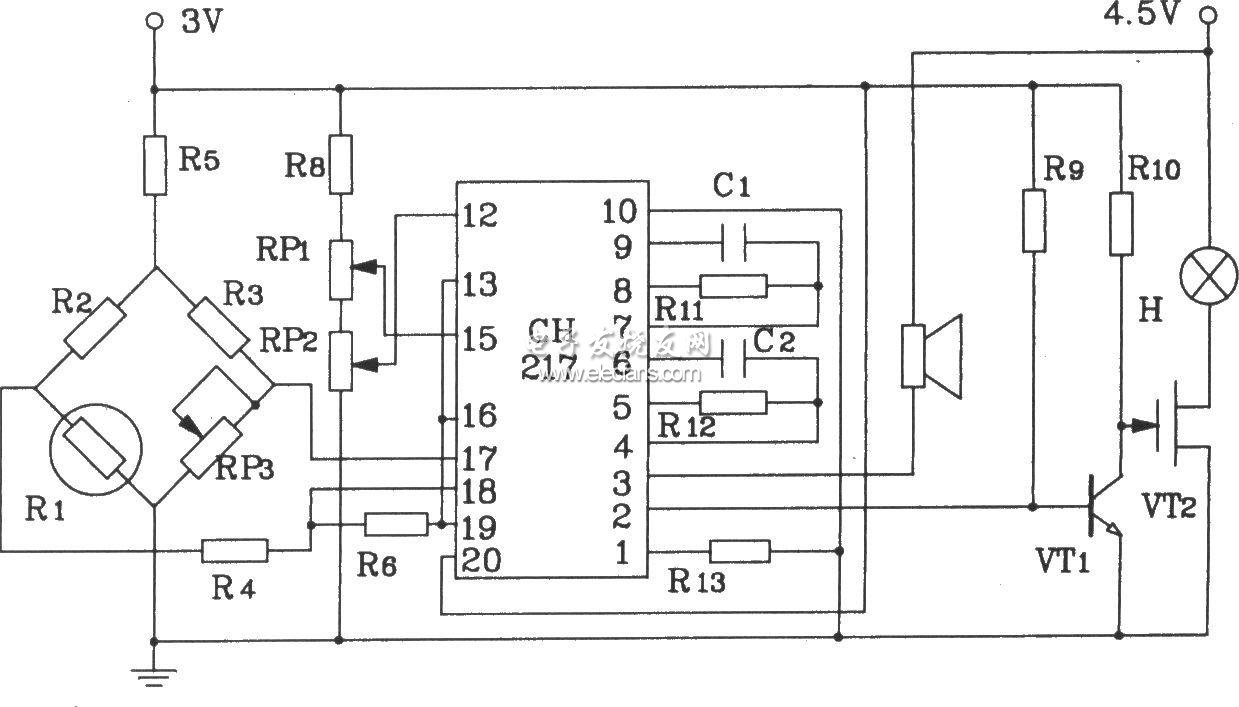

圖中R1為瓦斯傳感探頭，其阻值隨便瓦斯濃度增加而線性減少，RP3用來調整放大器的輸出電，R6、R7提取預報和危險兩種基準信號電壓。基于CH217的瓦斯煤氣檢測報警電路圖: 聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴 報警電路 報警電路 +關注 關注 4 文章 205 瀏覽量 52460 CH217 CH217 +關注 關注 0 文章 1 瀏覽量 5910 收藏 人收藏 掃一掃，分享給好友 復制鏈接分享 評論 發布評論請先 登錄 相關推薦 熱點推薦 司機酒精檢測報警控制器電路圖 司機酒精檢測報警控制器電路圖 發表于 11-25 10:12 請問有金屬探測報警電路圖嗎？ 金屬探測報警電路圖 發表于 09-11 11:31 CH217瓦斯檢測報警控制器電子資料 概述：CH217是一款瓦斯檢測報警控制器。它為雙列20腳DIP封裝。 發表于 04-22 06:20 如何用CH217制作瓦斯煤氣檢測報警電路 用CH217單片瓦斯、煤氣檢測報警集成電路構成的瓦斯、煤氣 發表于 04-26 07:30 如何對基于單片機的煤氣泄漏檢測報警器進行仿真 課程設計題三十四：煤氣泄漏檢測報警器（選做）要求：能夠檢測煤氣的濃度；液晶LCD1602顯示煤氣的濃度；超標進行聲光 發表于 02-23 06:34 煤氣報警器電路圖 煤氣報警器電路圖：本裝置在點燃煤氣后便處于檢測狀態，一旦煤氣灶自行熄火時，能自動連續點火并發出音 發表于 12-08 10:26 ?4285次閱讀 光檢測報警器電路圖 光檢測報警器電路圖：是一個簡單的光檢測報警器電路。當光線投射到CDS光敏電阻上時，其阻值減小，使SCR導通，蜂鳴器得電發聲。 發表于 12-19 19:00 ?1437次閱讀 煤氣泄露報警器電路圖 煤氣泄露報警器電路圖 發表于 04-12 17:25 ?1309次閱讀 煤氣報警器電路圖 煤氣報警器電路圖 發表于 05-08 14:36 ?2686次閱讀 家有電器漏電檢測報警插座電路圖 家有電器漏電檢測報警插座電路圖 發表于 05-20 14:03 ?1125次閱讀 礦燈瓦斯報警電路圖 礦燈瓦斯報警電路圖 發表于 06-08 09:45 ?1044次閱讀 簡單的繼電器輸出信號檢測報警發裝置電路圖 簡單的繼電器輸出信號檢測報警發裝置電路圖 發表于 06-10 09:29 ?3607次閱讀 水位監測報警系統電路圖 水位監測報警系統電路圖 上面的 發表于 08-02 08:30 ?5944次閱讀 用CH217構成的瓦斯/煤氣檢測報警電路,煤氣報警器電路 用CH217構成的瓦斯/煤氣檢測報警電路,煤氣報警器 發表于 09-20 18:30 ?1360次閱讀 USB限流配電開關芯片CH217手冊 電子發燒友網站提供《USB限流配電開關芯片CH217手冊.pdf》資料免費下載 發表于 09-09 14:46 ?15次下載
