虹科方案 | 強大而靈活的虹科10G網管以太網交換機IP核,開發交換機的好幫手!

虹科智能自動化 ? 2022-03-10 11:07 ? 次閱讀

71d2b388-9efc-11ec-8b86-dac502259ad0.pngIP核(IntellectualProperty core)是集成電路芯核的簡稱,它是一段具有特定電路功能的硬件描述語言程序,可以將一組擁有知識產權的電路設計集合在一起,從而構成芯片的基本單位。該程序與集成電路工藝無關,可以移植到不同的半導體工藝中去生產集成電路芯片,進而達到減少開發工作、縮短產品上市時間的效果。71e108d4-9efc-11ec-8b86-dac502259ad0.png

虹科10G網管以太網交換機IP核

HongKe 10G Managed Ethernet Switch IP Core /

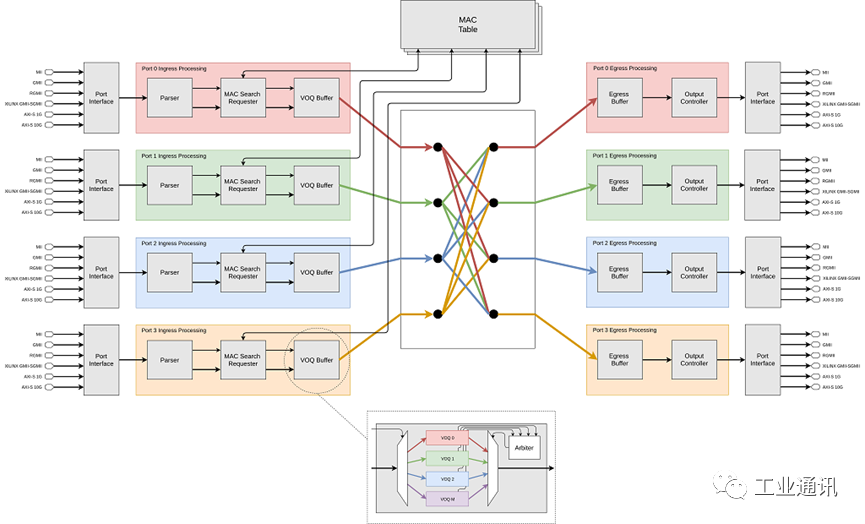

虹科10G網管以太網交換機IP核(以下稱為10G MES IP核)是一種多速(100M/1G/2.5G/5G/10Gs)交換機IP,并支持IEEE 1588 V2透明時鐘功能。此功能會修改 PTP 事件消息,并考慮通過交換機所花費的時間。該方案通過補償整個網絡的交付差異來提高分發準確性。具體來說,10G MES IP核還通過為每個端口使用獨立的硬件來支持IEEE 1588 V2一步透明時鐘對等(P2P)功能。此功能不僅可以補償停留時間,還可以補償每個鏈接的延遲。71ee3c0c-9efc-11ec-8b86-dac502259ad0.png虹科10G網管以太網交換機(MES)IP核具有一個全速、無HOL效應的任意交叉矩陣,可在所有端口之間進行連續傳輸。它支持多達32個具有不同線速的端口。內部微結構包括破壞性增強功能,即使在關鍵用例中也可確保交換機可靠運行。例如,虛擬輸出隊列組合的鏡像MAC表允許以最大數據吞吐量同時訪問矩陣,IP不請求任何外部存儲器。此外,該產品還采用了一種存儲&轉發的交換方案,以全面滿足以太網標準關于幀完整性校驗的要求。

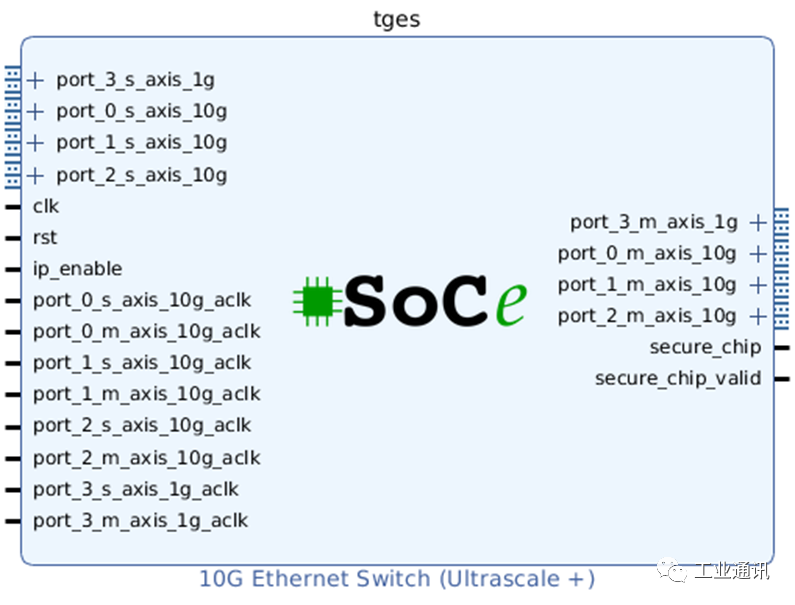

72015300-9efc-11ec-8b86-dac502259ad0.png該IP包含用于以太網PHY設備的MII/GMII/RGMII本機接口,并且可以與Xilinx IP組合以支持RMII/SGMIIQ/SGMII和USXGMII等接口。它還提供一個AXI4-Stream接口,以簡化與其他IP內核(如SAS crypt)的連接,從而實現線速安全。

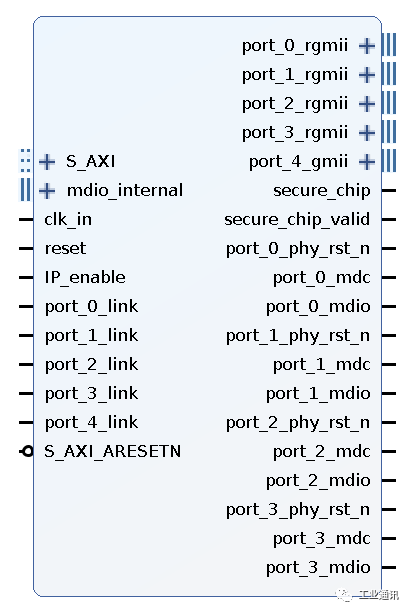

10G網管以太網交換機IP被全面集成在Xilinx Vivado IPI工具上。該圖形界面允許從高層級視點配置IP的通用參數。由于在合成時間具有這種靈活性,因此在給定應用程序和設備的功能和端口方面獲得優化的實現是可行的。此外,可以使用任何HDL語言直接實例化IP。

以下Xilinx FPGA系列可以支持10G MES :

7系列(Zynq-7000,Spartan-7,Artix-7,Kintex-7,Virtex-7)

Ultrascale +(Zynq MPSoC,Kintex-7,Virtex-7)

虹科

用于Xilinx Vivado工具的

10G網管以太網交換機IP核 /

虹科10G MES IP核主要功能

HongKe 10G MES IP Core Key Features

1

# 接口

全雙工100M/1G/2.5G/5G/10G以太網接口

可配置從3個到32個以太網端口

MII/RMII/GMII/RGMII/SGMII/QSGMII/USXGMII物理層設備(PHY)接口

每個端口支持不同的數據速率

銅纜和光纖介質接口:100M/1G/2.5G/5GBase-T,100MBase-FX,1GBase-X,10GBase-SR,10GBase-LR,10GBase-BX

2

# 交換

具有自動MAC地址學習和老化功能的動態MAC表

靜態MAC表

巨型幀管理

基于以太網的交換

端口鏡像

廣播/多播風暴防護

每端口速率限制(廣播、多播和單播流量)

3

# 時間同步

IEEE 1588v2無狀態透明時鐘功能(P2P–第2層/E2E–第2層)

兼容SoC-e IEEE 1588 IP核(1588Tiny,PreciseTimeBasic

4

# 流通管理

多播幀過濾

交換端口掩碼:用戶定義的幀到具體端口的轉發

基于端口的VLAN支持

服務質量(QoS):優先級(PCP-802.1p,DSCP TOS,以太類型)

IEEE 802.1X EAPOL硬件處理

DSA(分布式交換結構)標記:使用DSA的理想情況是以太網交換機支持“交換機標簽”,這是一項硬件功能使交換機為每個以太網幀插入一個特定標簽,該幀從特定端口接收以幫助管理接口確定

5

# 組態

MDIO,UART,AXI4-Lite或CoE(以太網配置)管理接口

以太網配置(COE):通過連接到CPU的同一以太網鏈路全面訪問內部寄存器

購買IP內核時提供驅動程序

6

# 冗余協議

M/RSTP(需要軟件堆棧):對M/RSTP的硬件支持/IP內核隨附的Linux參考M/RSTP堆棧/提供Posix兼容的RSTP堆棧


MES

IP核

虹科網管以太網交換機IP(MES IP)系列是一個適用多行業的產品,它可以被嵌入到電網的自動化和保護設備中,也可以用于支持工業PLC和網絡設備的以太網現場總線。在汽車行業,虹科MES IP核與PTP IP核一起被用于激光雷達核網管應用,而在航空航天領域,虹科MES IP的低延遲核分布式內存架構發揮著重要作用。
