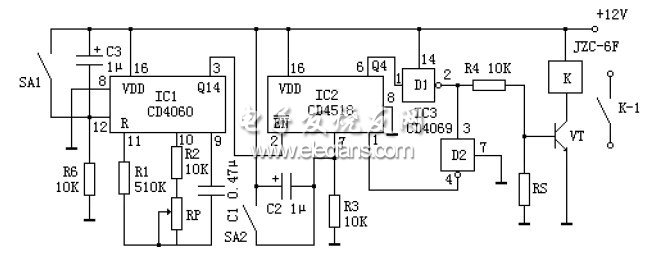

CD4060構成的精確長延時原理電路
一、CD4060構成的精確長延時原理電路工作原理
通電后，時基振蕩器震蕩經過分頻后向外輸出時基信號。作為分頻器的IC2 開始計數分頻。當計數到10 時，Q4 輸出高電平，該高電平經D1 反相變為低電平使VT 截止，繼電器斷電釋放，切斷被控電路工作電源。與此同時， D1 輸出餓低電平經D2 反相為高電平后加至IC2 的CP 端，使輸出端輸出的高電平保持。電路通電使IC1、IC2 復位后，IC2 的四個輸出端，均為低電平。而Q4 輸出的低電平經D1 反相變為高電平，通過R4 使VT 導通，繼電器通電吸和。這種工作狀態為開機接通、定時斷開狀態。
