Ethertronics 的通用寬帶 FR4 LTE/LPWA 天線是一種 SMT 內部（板載）天線，支持 617-960 MHz、863-928 MHz、1710-2200 MHz 和 2500-2700 MHz 頻段。

物聯網和連接設備工程師在小物理空間內尋找多種無線通信標準的靈活性，來對地方了。來自 AVX 集團公司 Ethertronics 的通用寬帶 FR4 LTE/LPWA 天線是一種表面貼裝 （SMT） 內部（板載）天線，支持 617 至 960 MHz、863 至 928 MHz、1710 至 2200 MHz 和 2500用于連接的 2700 MHz 頻段，包括：

老式的 2G 蜂窩一直到新時代的 LTE-M 和 NB-IoT

低功耗廣域網 （LPWAN） 協議，例如 LoRa 和 Sigfox

ISM 網絡

Z-Wave 等短程無線選項

甚至 5G 和 Sub-6 GHz

所有這些無線潛力都包含在一個 36.0 mm x 9.0 mm x 3.2 mm 的小尺寸內，重量僅為 2.1 克。高性能、多層隔離磁偶極子 （IMD） 天線具有強大的隔離特性、更高的帶寬和比替代產品更好的效率。它們采用 FR4 材料制造，分為七個不同的層，包括阻焊層、底部阻焊層、頂部金屬、頂部基板、中間金屬、底部基板和底部金屬。

通用寬帶 FR4 LTE/LPWA 天線機械堅固、電絕緣，甚至阻燃，支持在 -40oC 至 +85oC 的溫度下運行。

通用寬帶 FR4 嵌入式 LTE / 5G / LPWA 天線在行動

如前所述，通用寬帶 FR4 嵌入式天線能夠在低頻段、高頻段和頻段 7 頻譜中運行，同時支持寬帶和窄帶。尚未提及的是該器件的高峰值增益效率，在 698-960 MHz、1710-2400 MHz 和 2500-2700 MHz 范圍內分別測量為 1.6 dBi、3.1 dBi 和 1.7 dBi。

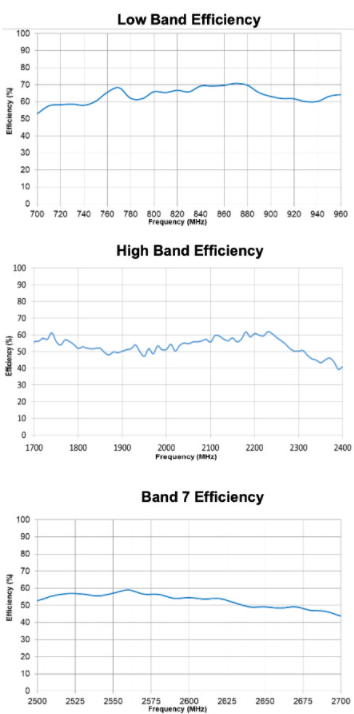

下表顯示了不同頻段的線性極化天線的效率，這些圖表表征了 125 mm x 45 mm PCB 上的性能。平均效率如下：61% （600-698 MHz）、64% （698-960 MHz）、55% （1710-2400 MHz） 和 53% （2500-2700 MHz）。

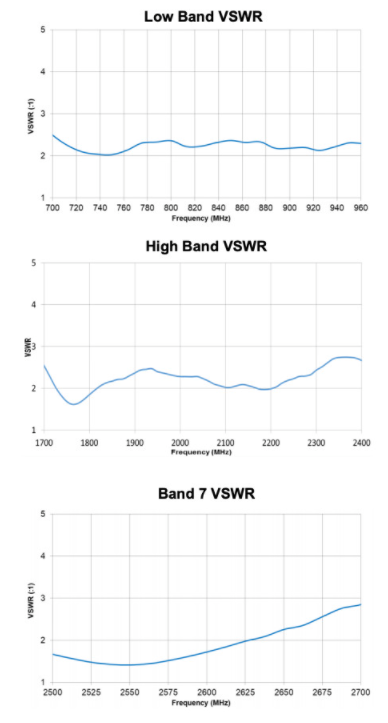

Ethertronics 通用寬帶 FR4 嵌入式天線具有 50 Ω 的饋電點阻抗，同時還具有從 《 2.5:1 到 《5.5:1 的駐波比 （VSWR）。這些效率使連接設備設計人員能夠最大限度地提高電池供電或其他資源受限設備的功率利用率。下圖中更詳細地概述了各種 VSWR，也是基于在典型 125 mm x 45 mm PCB 中的使用。

通用寬帶 FR4 嵌入式 LTE/5G/LPWA 天線入門

通用寬帶 FR4 嵌入式天線具有八個引腳，包括一個饋電引腳（2 W CW 功率處理）、兩個用于天線調諧和五個虛擬焊盤，后者直接與天線饋電走線對齊。

天線調諧可以在頂部或底部阻焊層的不同位置進行，而 50 Ω 傳輸線和 Pi 匹配網絡電路位于天線的頂部金屬層。

為了幫助工程師使用這些硬件功能，AVX 提供了 1004795 和 1004796 天線變體的演示板。使用這些，開發人員可以評估與他們自己的系統設計相關的輻射模式、效率和其他性能特征。
