用W317組成的電視機慢啟動應用線路圖

電視機電路圖 ? 來源:www.asorrir.com ? 作者:nana ? 2010-10-18 14:14 ? 次閱讀

圖中所示是用W317三端可調式正集成穩壓器組成的電路機慢啟動應用線路.圖示線路中R2上并聯了一只PNP型晶體三極管,一只電容電阻R3.電路在接通電源時,由于C1上的電壓

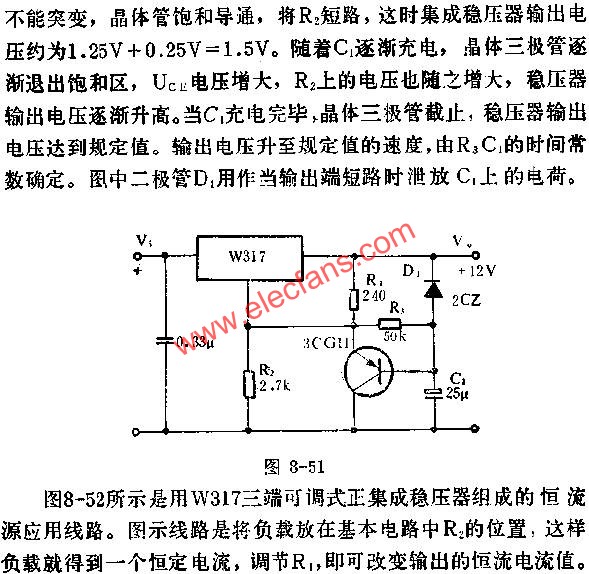

用W317組成的電視機慢啟動應用線路圖  www.asorrir.com

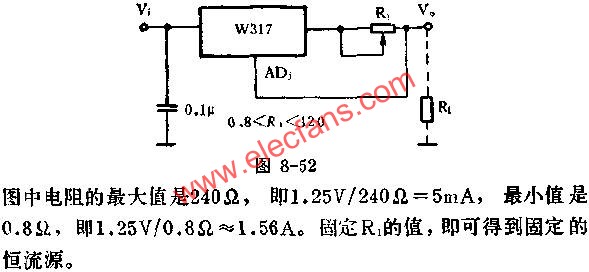

用W317組成的恒流源應用線路圖  www.asorrir.com
