      BJ5612亮度和彩色視放矩陣電路的應用電路圖

      電視機電路圖 ? 來源：www.asorrir.com ? 作者：nana ? 2010-10-10 11:06 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

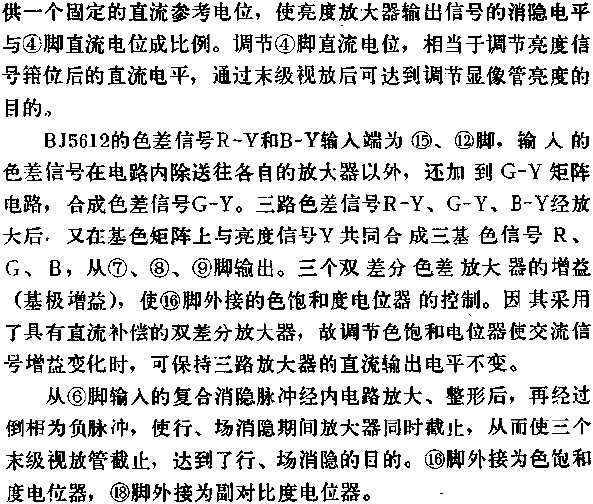

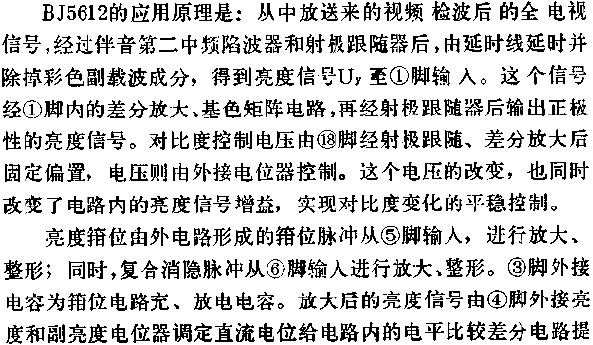

      BJ5612是一塊包括亮度通道,解碼矩陣,箝位電路及行場消隱的視放矩陣.它的主要功能有視頻放大,亮度箝位及亮度控制,色差放大及箝位,基色矩陣和消隱等.應用實例如圖所示.

      BJ5612方框圖和外圍電路圖 www.asorrir.com

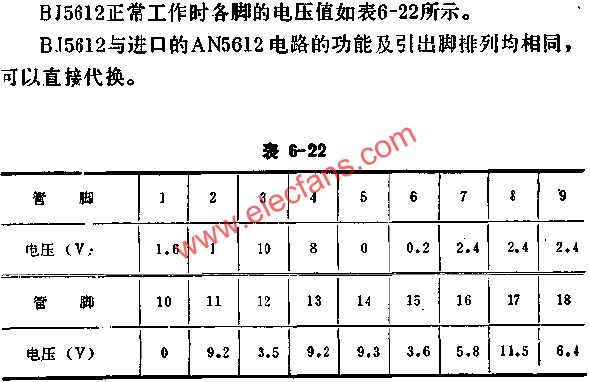

      BJ5612正常工作時各腳的電壓值 www.asorrir.com
