運放FC52接成電視機高壓延時電路圖

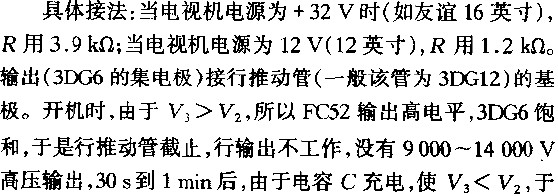

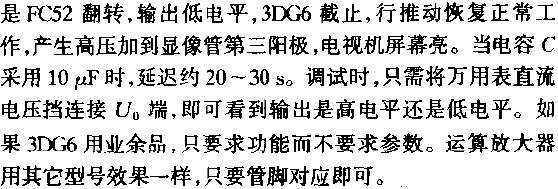

在晶體管電視機里，由于采用了高壓硅堆，所以在電視機一開機即有9000~14000V電壓加到顯像管第三陽極上，而此時顯像管燈絲還未熱透，這樣無形中會縮短顯像管壽命。當使用高壓延時電路后，電視機一開機，顯像管燈絲先預熱，而第三陽極高壓要經過30S到1MIN再加到顯像管上，延長了顯像管壽命。圖163所示電路是高壓延時電路的接線圖。
