晶體管電視機加裝高壓延時電路圖

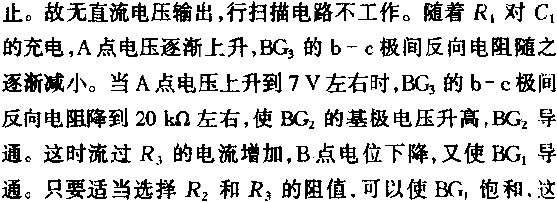

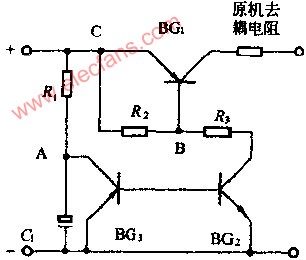

高壓延時電路的電路見下圖。電路一接通，由于電容器C1兩端電壓不能突變，A點電位為零，BG3不導通，BG2因此截止，同時因R2上無電壓降，B、C兩點同電位，BG1亦截
樣，直流電壓才饋送到行振蕩級，使行掃描電路正常工作。
