用NE555設計的恒溫控制器的方案
本恒溫控制器具有用途廣泛、精度較高、造價低廉、裝調容易等特點。
工作原理

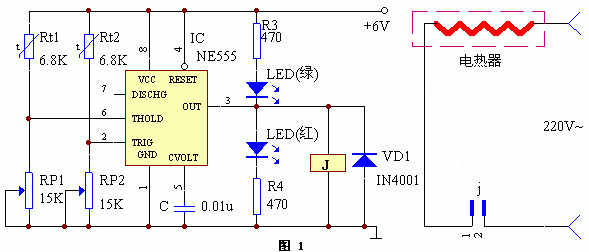

恒溫控制器由熱敏電阻Rt1、Rt2、NE555時基電路、溫度范圍調整電阻RP1、RP2及控制執行機構組成,電路如圖1所示。Rt1、RP1為上限溫度檢測電阻,Rt2、RP2為下限溫度檢測電阻。當溫度下降時,②腳電位低于1/3Vcc時,③腳輸出高電平,J吸合,LED2點亮,開始加熱。當溫度升高而使IC⑥腳電位高于2/3Vcc時,③腳輸出低電平,J釋放,斷開受控“電熱器”的電源,停止加熱。
元器件選擇與制作
元器件清單見下表。
編號 | 名稱 | 型號 | 數量 |
Rt1、Rt2 | 熱敏電阻 | 6.8K負溫度系數 | 2 |
RP1、RP2 | 微調電阻 | 15K | 2 |
R3、R4 | 電阻 | 470Ω | 2 |
C | 滌綸電容 | 0.01 | 1 |
LED | 發光二極管 | 綠、紅各1個 | 2 |
IC | 時基集成電路 | NE555 | 1 |
J | 電磁繼電器 | 電壓6V 電流參考電熱器 | 1 |
調整時,首選應調整上限溫度,把Rt1置于所要求的上限溫度環境中(用溫度計監測),過一分鐘后(Rt1與環境達到熱平衡),調RP1起到LED1剛好發光為止,反復多調幾次,可先將②腳與地短接一下,使③腳輸出高電平(LED1亮),這樣便于觀察翻轉狀態。然后調整下限溫度,過程同上,調整RP2使紅LED2亮,也要反復調整幾次,可先將⑥腳與電源Vcc短接一下,以使③腳輸出低電平,觀察電路翻轉狀態。
電路最好用小型穩壓電源供電(可根據自己實際在本站電源技術一欄中選制一個)。
該電路稍加修改,可作為超(高、低)溫報警器。
