步驟1：準備

步驟2：框圖視頻效果控制器

第一張圖顯示了視頻板的框圖；一種流程圖。在該電路中，通過使用陷波濾波器（10.7Mhz）切斷色同步信號，將彩色視頻輸入信號轉換為黑白信號。

信號被分為兩個方向：

1-通過比較器IC1a，同步脈沖被傳遞到振蕩器IC4c/d（31250khz）為IC9（“著名的” MC1377P RGB到PAL/NTSC編碼器）進行半普通PAL同步混合。

2-通過七個比較器IC1和IC2。在IC3a/b之間具有六個電阻器，我們可以控制上下閾值以及介于兩者之間的每個亮度級別的閾值。換句話說，信號將被“切”為7個亮度級別。每個級別都會產生超出IC6和IC7選擇的組合范圍的顏色。比較器電位計可以很好地進行實驗。在視頻中，您可以看到奇妙的效果。

它實際上是一個“假”的顏色生成器。比較器之后，信號通過優先級編碼器IC5，該編碼器產生3位字。 IC6和IC7（4個模擬開關中的1個）正在進行顏色更改。 2位控制信號由IC10和IC4a/b產生。

短暫按下“顏色選擇”按鈕即可更改顏色；按住按鈕可進行連續的顏色更改。 RGB逆變器開關會產生更多效果；他們反轉顏色層。

第3步：音板

共鳴板的框圖顯示了內置麥克風和線路輸入之間的選擇開關。之后是自動音量控制。第三是低音，中音和高音的濾波器。最后是光敏電阻的LED驅動器。它們控制輸出視頻信號中的RGB顏色飽和度。

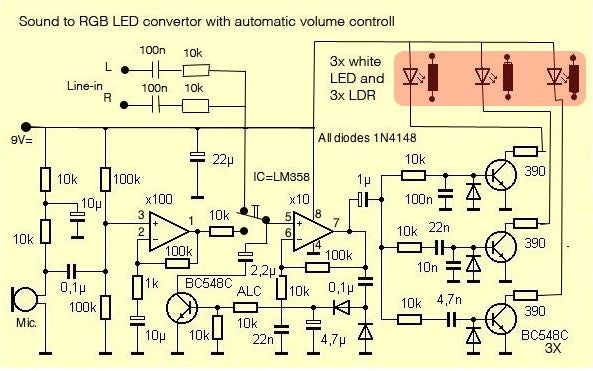

第二張圖片顯示了聲音電路。第三張圖片是在單個島板上構建的音板的照片。

圖四顯示了頂部的3個穩壓器和底部的LED/LDR橋。

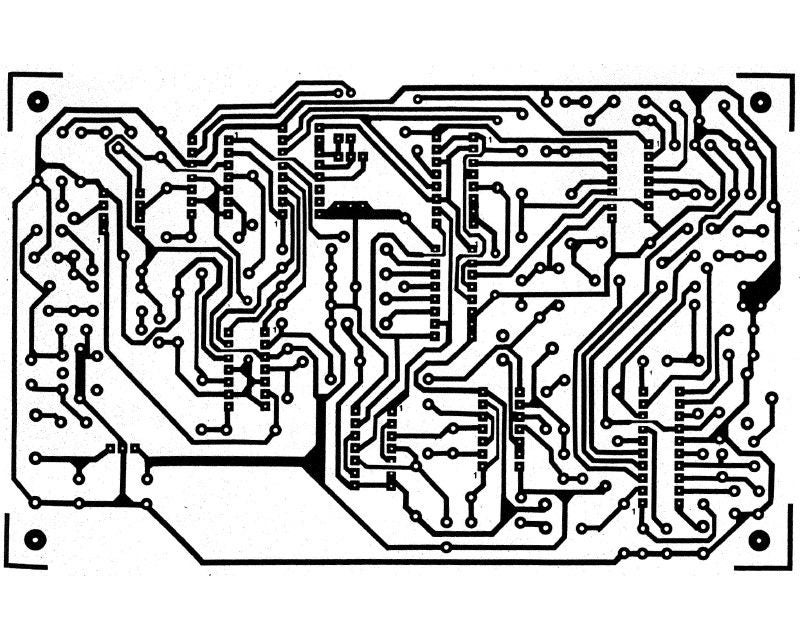

通過視頻板上的470ohm電位計來改變三個560ohm電阻，并與之并聯。這是一個光敏電阻，使VISUALIST的顏色對麥克風或音頻線路輸入的聲音產生反應。因此，我們可以同時進行手動和聲音控制。聲音電路是Elektor設計，是LED彩色風琴。自動音量控制使您無需通過劇烈變化的環境聲音來進行手動控制。您可以在圖五和六中看到Elektor設計的印刷電路和布局。

重要的是在視頻部分中使用了光敏電阻。它們將聲音合并到視頻信號中。

步驟4：構建視頻板

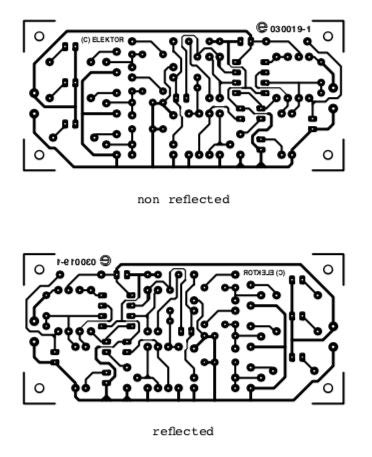

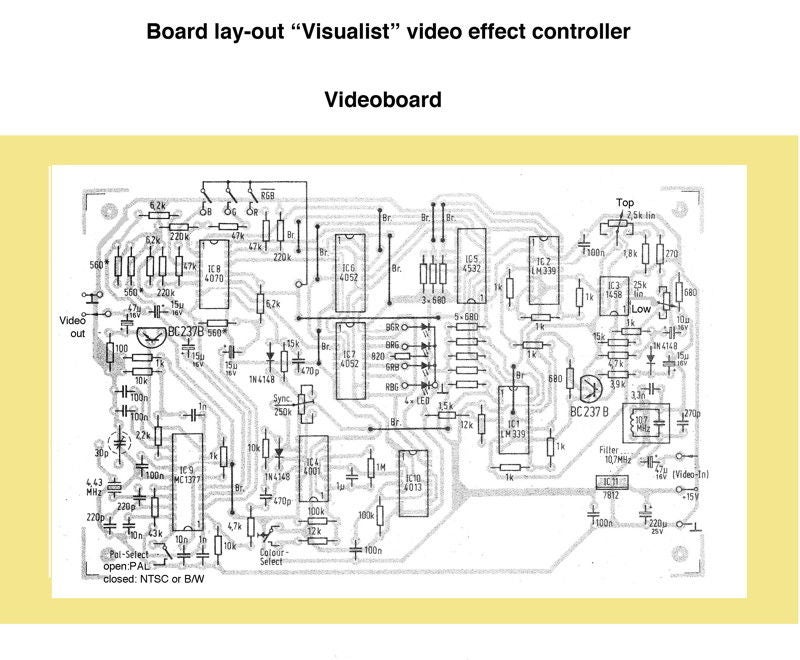

圖一顯示了印刷電路板。圖二顯示了組件在板上的位置。

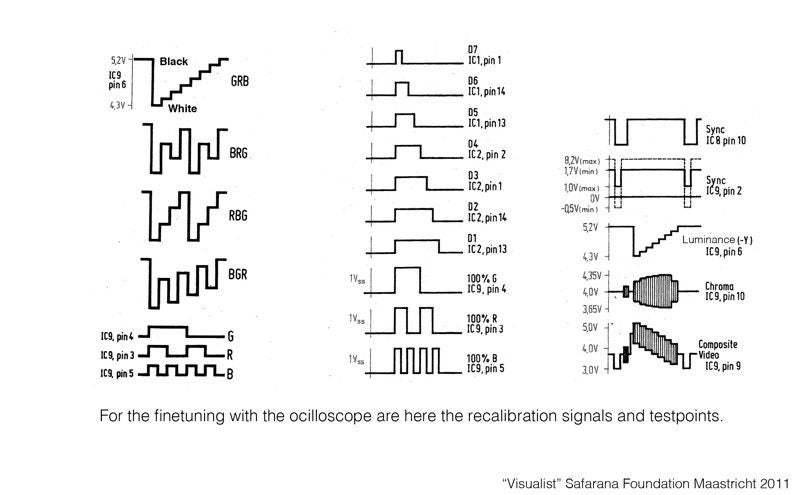

保重；進行良好的焊接。首先制作所有線橋；之后放置IC引腳。工作干凈。圖三顯示了用于在測試點上校準的示波器信號。圖四顯示了視頻板上的組件。開關，電位計和音頻/視頻板之間的信號電纜必須具有良好的質量。大多數連接都是通過同軸電纜完成的。

為對視頻電路進行微調，需要使用示波器。您可以在圖三中找到測試點和信號的列表。

第5步：布置Controllerbox

我在麥克風盒中構建了Visualist。還內置了一個小型顯示器。您可以自由選擇合適的方式放置按鈕和電位計。視覺專家的輸入可以來自PAL或NTSC攝像機，視頻播放器或計算機。您必須將開發板上的電源切換到您選擇的視頻系統。輸出可以是視頻屏幕或投影儀。

最重要的是照亮相機前面的物體的方式。這影響了七個亮度切片的形狀。
