步驟1：零件清單

以下是零件清單：創建此項目所需的

2 * IRFZ44

2 *散熱器

1 * IR2153

1 *變壓器12-0-12v至220v，3amp

1 *鉛酸電池

1 * 10k微調

1 * 1N4007

1 *紅色LED

2 *男性和女性香蕉接頭

2 *壓接接頭

1 * 2和3針腳最小塊

1 * 8針IC基座

1 *公頭和母頭壁裝式插頭

1 *大型和小型開關

1 *燈泡支架

3 * 1K Ohm

2 * 22，22k歐姆

1 * 470uF/25V，47uF/25v

1 * 0.22uF，0.01uF陶瓷電容器

電線

步驟2：制造PCB

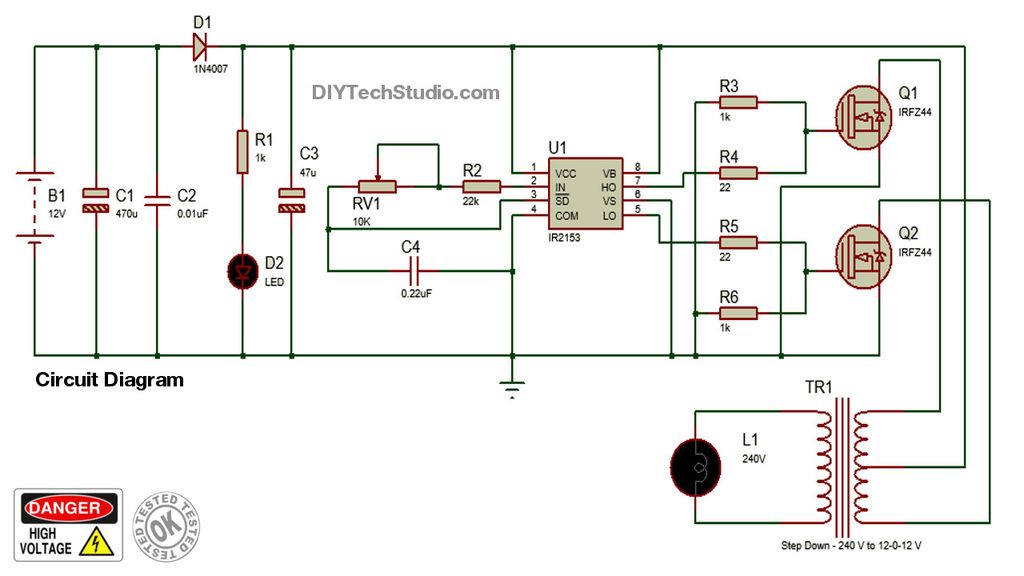

現在使用共享電路圖創建PCB

您可以在性能板上創建PCB或訂購專業的PCB。我已經共享了兩者的電路圖。

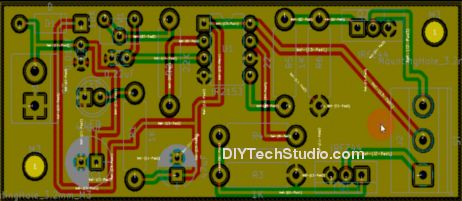

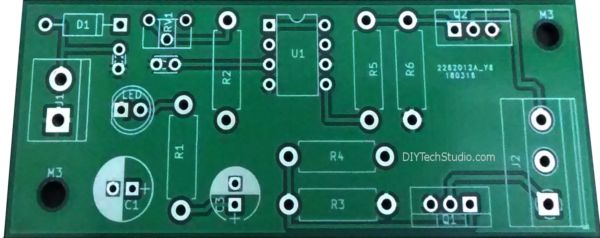

如果要訂購專業的PCB，可以通過單擊此處下載Gerber文件或創建自己的布局設計。創建共享共享的Gerber文件。使用KiCAD，您可以通過單擊此處通過JLCPCB訂購PCB，這是我為逆變器使用相同Gerber文件訂購PCB的地方。

步驟3：創建套管

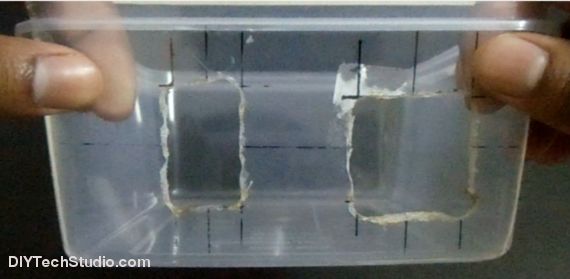

現在拿起一個容器，并打好所有孔，以安裝輸入和輸出組件。確保選擇大而堅固的容器來容納電路和變壓器。

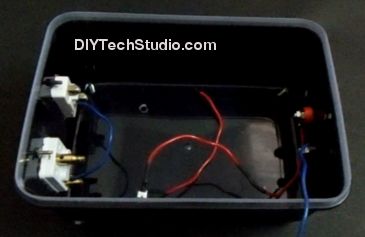

對于電池輸入，我正在使用香蕉連接器

對于逆變器輸出，我正在使用3針壁裝插頭

因此，請根據您的連接器打孔

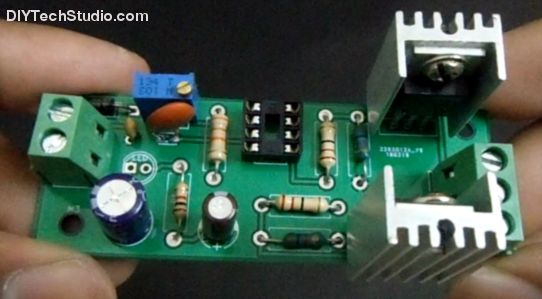

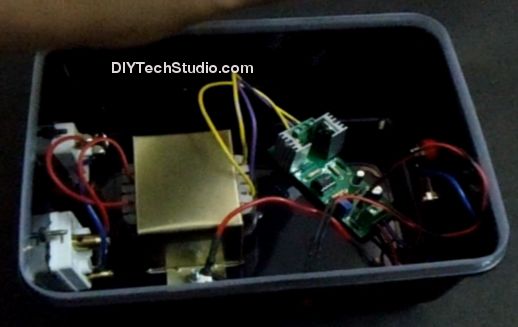

第4步：組裝與測試

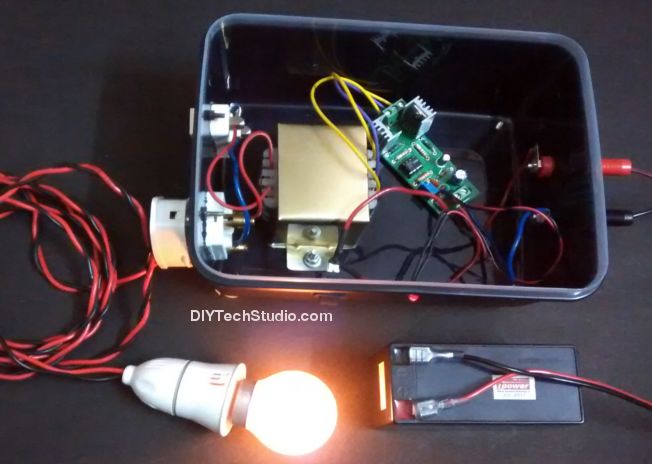

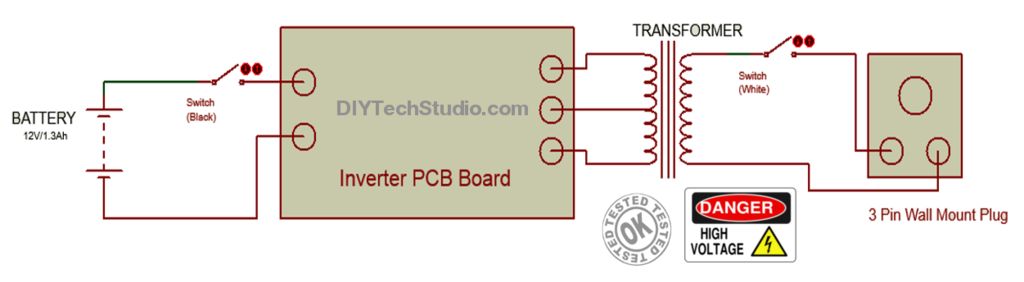

現在根據共享的框圖組裝所有組件。一切組裝好后，將其連接到電池并打開開關，以使用逆變器為燈泡供電。

要測試視頻，請觀看第一步中嵌入的視頻。

工作：

該項目基于IC IR2153，它是一種自激半橋驅動器，其前端振蕩器類似于555定時器。您還可以使用連接至IC PIN 2的微調器或電位器來控制振蕩。使用此IC的優點之一是可以保護電池免于過放電。當向IC的引腳3提供低電壓時，將禁用柵極輸出，從而保護電池，從而實現了這一點?？梢蕴峁┑淖畹碗妷涸?到10伏之間，低于您的任何電壓都不會獲得任何輸出。

MOSFET用于驅動輸出功率。變壓器以反向配置用于獲得220至240v的輸出。

逆變器的輸出取決于三個

1。變壓器：額定功率越高額定功率越高，但這很大程度上取決于下一個因素

2。電源：輸出在很大程度上取決于所提供的電源。請不要指望從供應不足獲得高產量。另外請注意，您的電源的安培額定值應等于或小于變壓器額定值，否則最終將變成油炸的變壓器。

3。 MOSFET：添加更多MOSFET可為您提供強大的逆變器

通過使用兩個MOSFET，12-0-12v，3 A變壓器和12v，1.3Ah電池，您可以獲得30至50瓦左右的輸出功率
