第1步：Whisker Assembly

我花了一些時間來開發一種足夠靈活的晶須傳感器設備，以模仿真正的晶須，但又足夠堅硬，能夠始終如一地恢復直線，不彎曲的位置。我最終使用了Flexpoint傳感器系統的4“單向彎曲/彎曲傳感器（見圖1）。將JST插頭焊接到傳感器的支腳上，然后是14英寸長，0.08英寸寬，0.03英寸厚的聚苯乙烯帶（我在當?shù)匾患椅褰鸬曩徺I了硅膠，將硅膠粘在傳感器上，進行熱收縮，并在晶須裝置的整個底座周圍模制出Sugru保護涂層。以下是詳細說明：

- 取下3針JST連接器的插頭端并取下中心線（參見圖2-4）

- 剪斷插頭線你有~1.5厘米的電線剩余，然后將這些引線剝離并焊接到傳感器引腳（記住插頭/傳感器的方向）。我使用熱縮來提供絕緣（參見圖5，6）

- 使用某種柔性粘合劑（我使用Liquid Nails硅膠）將聚苯乙烯帶安裝到傳感器上。確保將條帶固定到傳感器上（見圖7，8）

- 取你的Sugru（我使用一個5g的包裝）并將其模塑在傳感器/條帶/插頭制作的底座周圍一定要包住所有這些組件。另外，請確保將Sugru應用到足夠高的位置以完全固定條帶，但不要太高以至于限制傳感器的移動/彎曲的容易程度。慢慢來。在Sugru開始硬化之前，你至少需要30-45分鐘。在讓您干燥之前，請確保您的插頭正確插入JST連接器的插座側（參見圖9-13）

- 最后，我將標簽貼在晶須設備上。使用Side（L/R）和數字位置（1-4）（參見圖14，15）

- 多做7個（或者你想要的任何數量的胡須）。一定要以同樣的方式創建每個晶須。這將有助于稍后進行傳感器校準。

步驟2：晶須安裝組件

因此，一旦完成胡須，我需要一種方法將它們安裝到頭盔上。我決定設計并制造一個彎曲的臂，在遠端有一個圓盤安裝點。我在Adobe Illustrator中設計了這個組件，并使用了1/16“厚的透明丙烯酸作為材料。激光切割后，我將自定義胡須線束嵌入到Sugru底座的圓盤部分。最后，我確保有一些將手臂連接到頭盔上的方法。在設計矢量時，我在手臂插入頭盔的部分添加了一個切口。兩個螺釘/螺栓用于將手臂固定到頭盔上（一個位于頭盔插件上方）下面詳細說明如下：

- 取下2針JST電線組件，擰干并剝?nèi)ル娋€準備焊接到帶狀電線（見圖1-3）

- 取下3針JST連接器的插座端并取下中心線，然后剝?nèi)?zhǔn)備好的其余電線，以便焊接到帶狀電纜上（見圖4-6）

- 確保你的色帶足夠長并且有足夠的電線來容納你正在實施的晶須數量。我每邊使用4個晶須，s o每個晶須線束需要8根電線。將JST導線組件焊接到色帶的兩側并進行熱縮（見圖7）

- 打開圖8作為我的胡須臂矢量文件（PDF）。..請記住，這些尺寸是基于我選擇使用的特定頭盔（更具體地說，頭盔的聽力保護插入槽）。當然，如果您愿意，您可以自己設計。我使用了1/16“透明的丙烯酸樹脂并用我的商店的激光切割機切割。然后我用一把熱風槍（小心地！）塑造手臂以與臉頰齊平（見圖7）

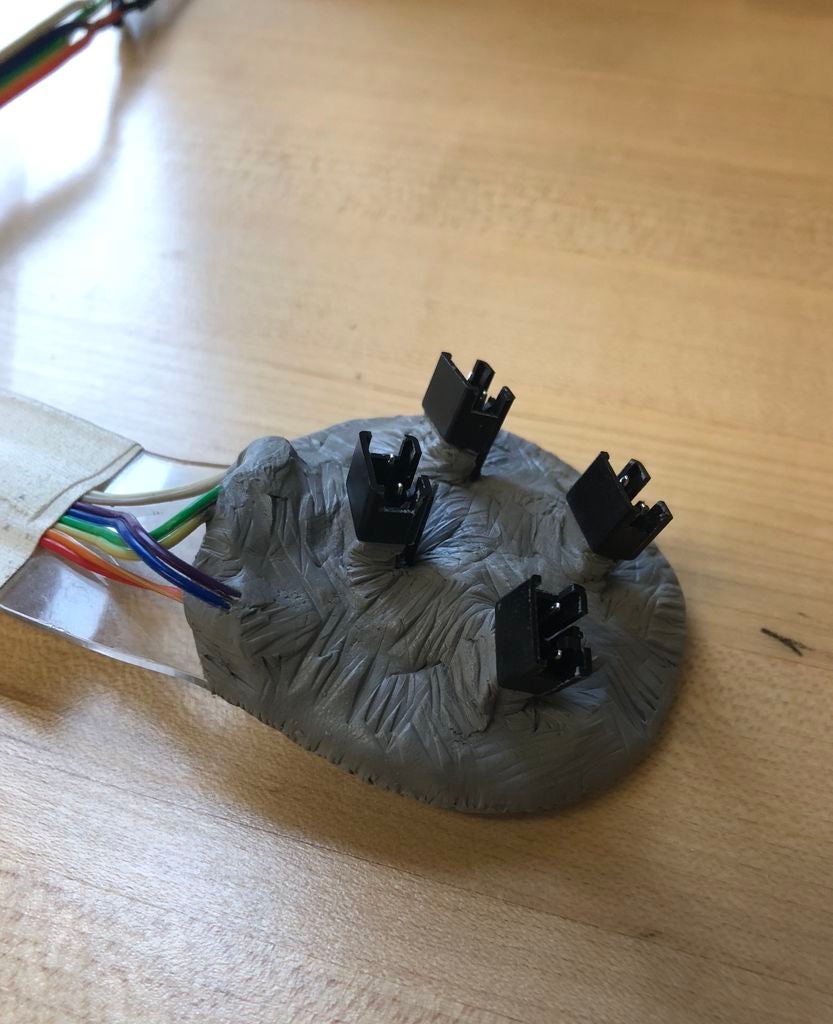

- 將線束放在丙烯酸支架上，并用膠帶暫時固定。然后取出你的Sugru并將JST插座模制在手臂的圓盤部分上。我使用了大約5-6個單一的Sugru包。這需要一些時間才能在結構和美學上得到正確的結果。只需確保插座的位置不會在插入時造成晶須重疊。再次，您將有大約30-45分鐘的模具時間。完成后，干燥/固化過夜（見圖9-13）

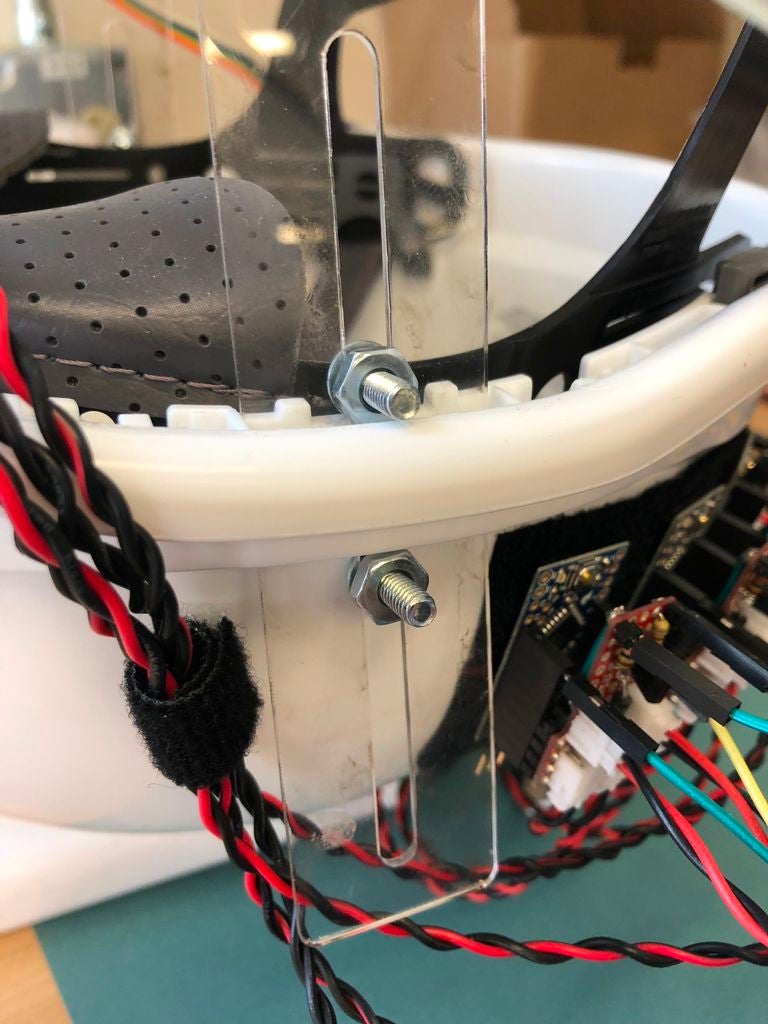

- 最后，購買一對M3螺栓/螺母，以便將手臂固定在頭盔上。如果有人想出更好的方法來保護手臂，請告訴我：）（見圖14）

步驟3：振動觸覺顯示器組件，頭盔和電池設置

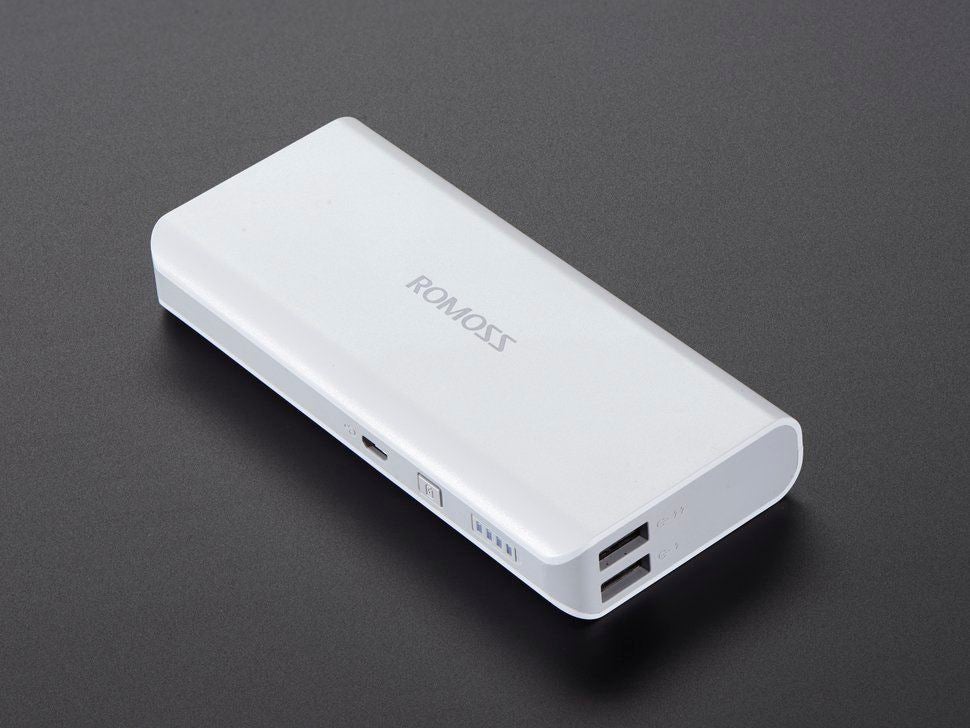

這種振動觸覺設置非常類似于我用于其他感官延伸可穿戴項目的顯示器（Cody the ultra translator dog）。唯一的主要區別是整個顯示器的位置（前額的一側）和每個陣列中各個振動電機盤的方向（晶須方向的一對一表示（由四個電機組成的菱形圖案）。整個系統安裝在典型的施工頭盔上/由其支撐，由單個5V雙輸出電池供電。詳細說明如下：

- 將延長線擰在一起準備焊接。確保延長線足夠用于您的應用（見圖1，2）

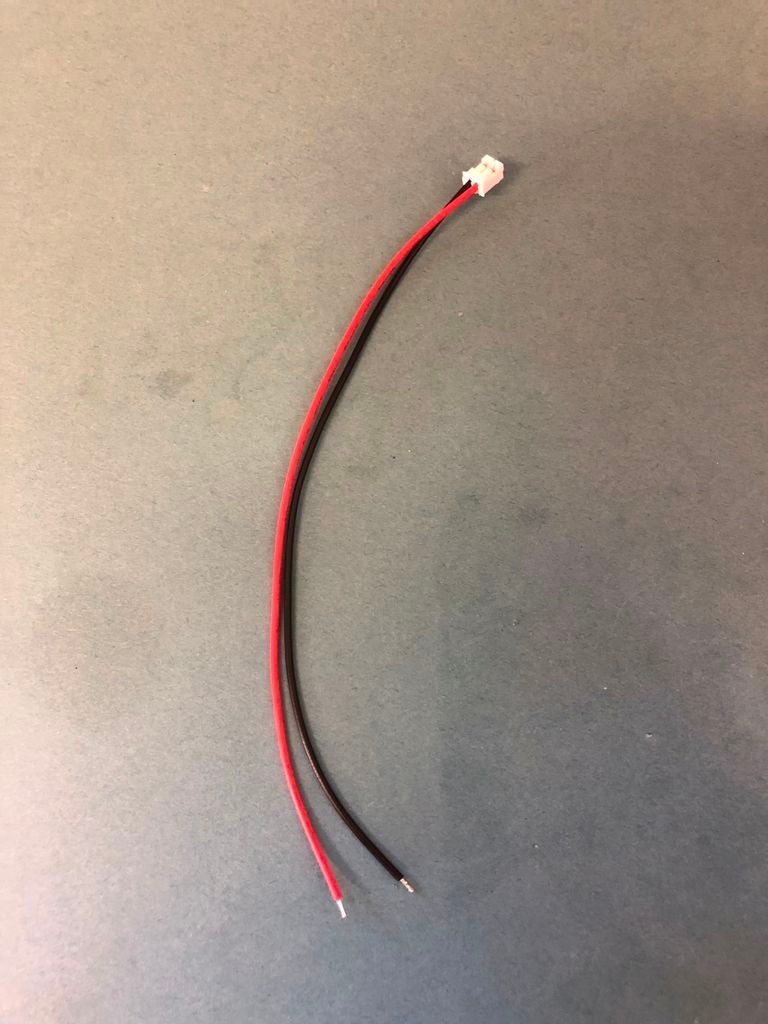

- 將2針JST線組件擰入準備焊接（見圖3，4）

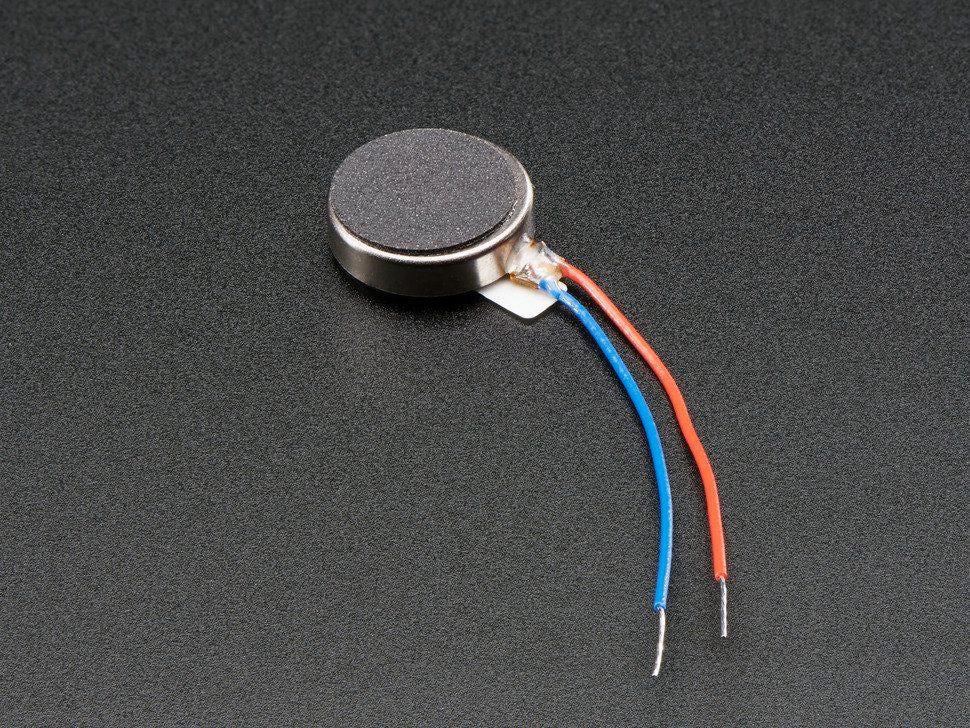

- 拿你的擴展線，JST線組件，振動電機盤和焊接在一起。確保施加熱收縮。另外，將魔術貼盤（鉤側）粘在電機背面。重復7次。最后，剪短兩次維可牢尼龍搭扣電纜扎帶/皮帶，使電機線束可以綁定在一起歪到頭盔的側面（見圖5，6）

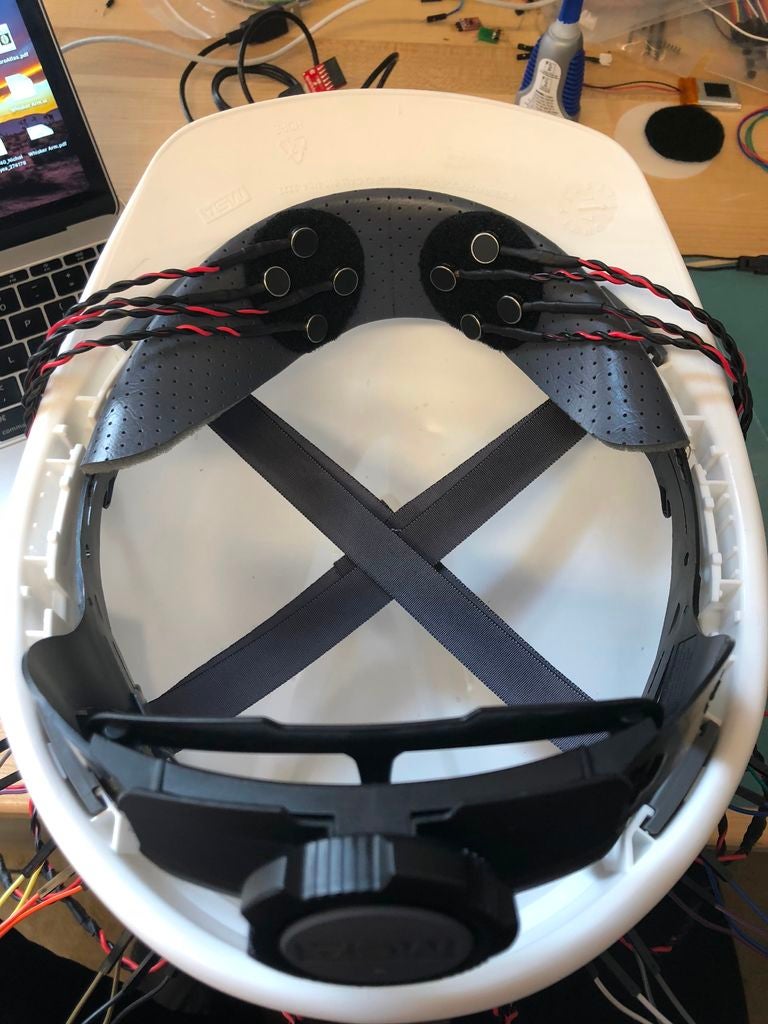

- 切出兩個直徑5厘米的維可牢尼龍搭扣盤（樁側）。這些將是振動電機的安裝墊。堅持（我使用超級膠水）將光盤安裝到頭盔的頭帶上（我的間距約為2厘米），并將電機維護到安裝墊上，方向與將晶須插座嵌入晶須臂相同（見圖7）

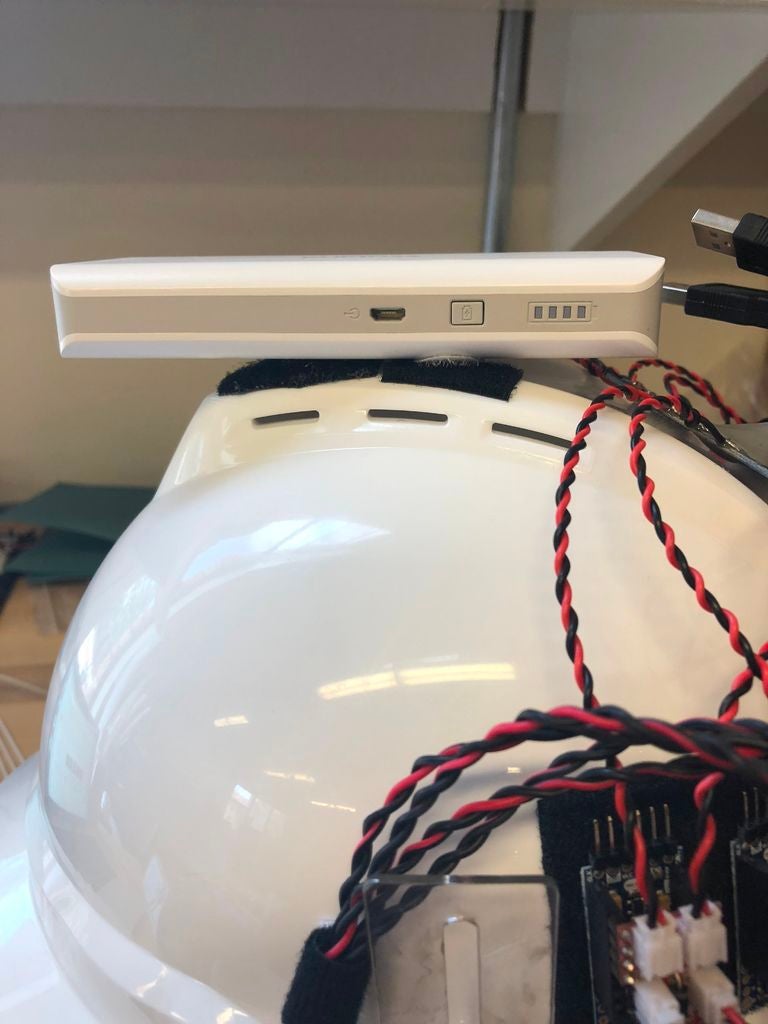

- 將維可牢尼龍搭扣貼在頭盔頂部和電池底部。將電池貼上電源，使輸出朝向頭盔后部（見圖8-10）

- 粘貼其他維可牢尼龍搭扣（樁側）以支撐其余的頭盔固定裝置。在頭盔IOT支持微處理器的每一側添加維可牢尼龍搭扣帶。將維可牢尼龍搭扣圓盤添加到頭盔背面（電池下方和兩個側帶之間），IOT支持電源發射板。在頭盔的兩側添加小塊維可牢尼龍搭扣（緊靠在須狀臂上部突出部分的前面），IOT支持綁定的馬達盤布線。

步驟4：微處理器，ProtoShield，和配電板組件

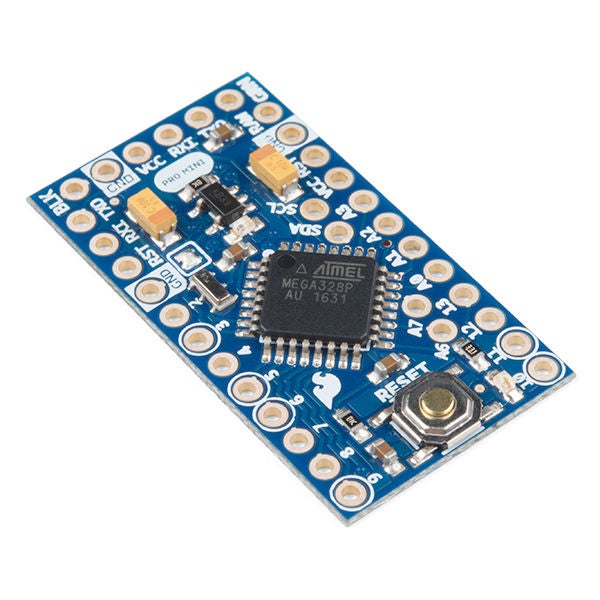

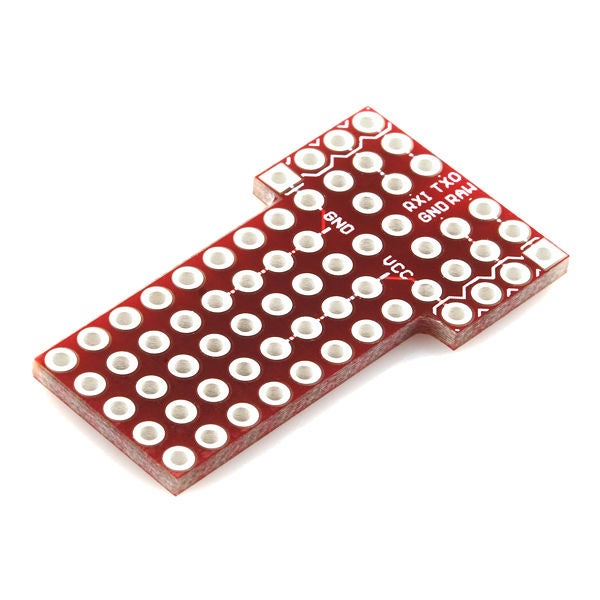

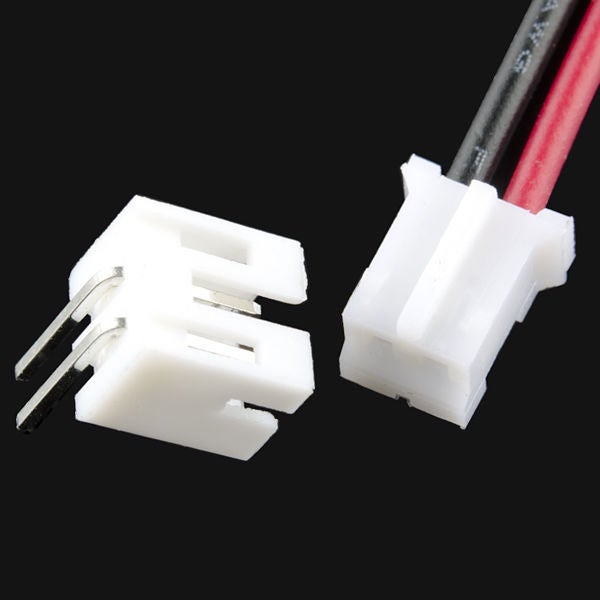

我選擇為每個構建一個微處理器晶須。導致采用這種方法的因素包括模塊化的好處，以及對并行ADC同時性的需求。該單元包括（1）SparkFun Arduino Pro Mini（3.3V/8MHz），（1）Pro Mini Protoshield，（1）BC337 NPN晶體管，（1）1N4001功率阻斷二極管，（1）220歐姆電阻，（1） 10k歐姆電阻器，（4）2針JST插頭/插座組件，（2）8針母頭，（1）6針直角頭，（2）4針接頭，（2）1針接頭，（2）母對公跳線 - 3“，實芯線 - 22 AWG，（2）USB-A插頭，（2）配電板和維可牢尼龍搭扣（鉤和樁）。你可以這樣做無論你想要什么樣的順序，我都會在下面詳細說明我的構建。

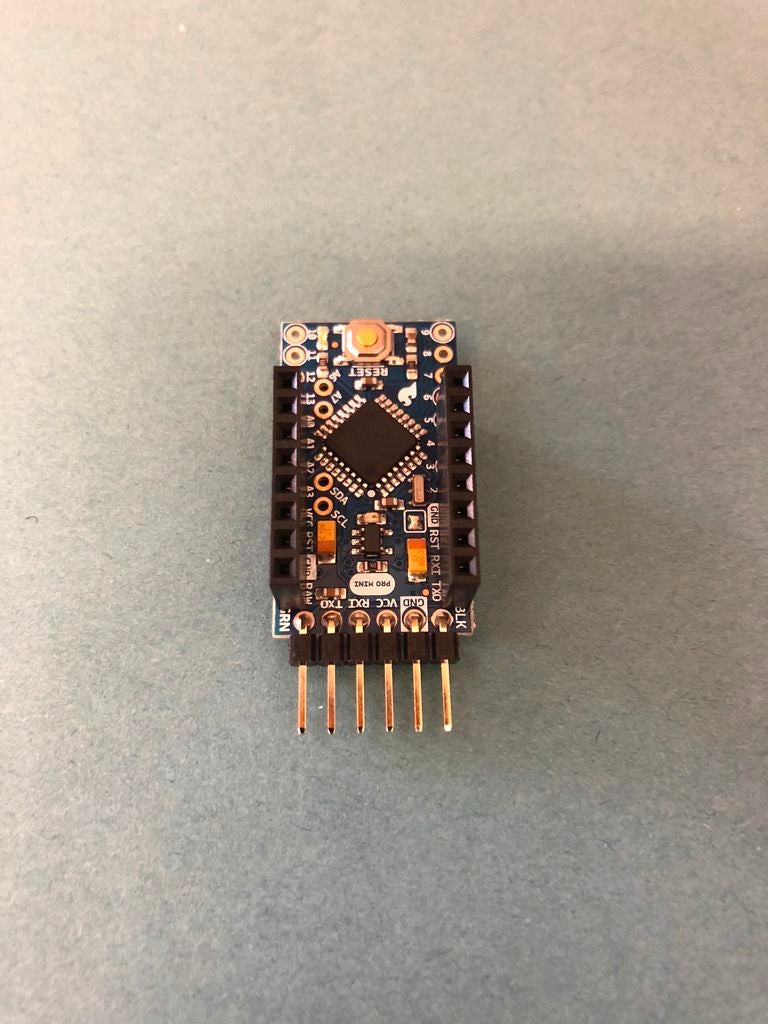

- 將8針母頭焊接到ProMini上。我從Raw-A0和TXO-5中放置了它（參見圖1，2） ）

- 將6引腳直角接頭焊接到垂直于8引腳接頭的位置（來自BLK-GRN）（見圖1，2）

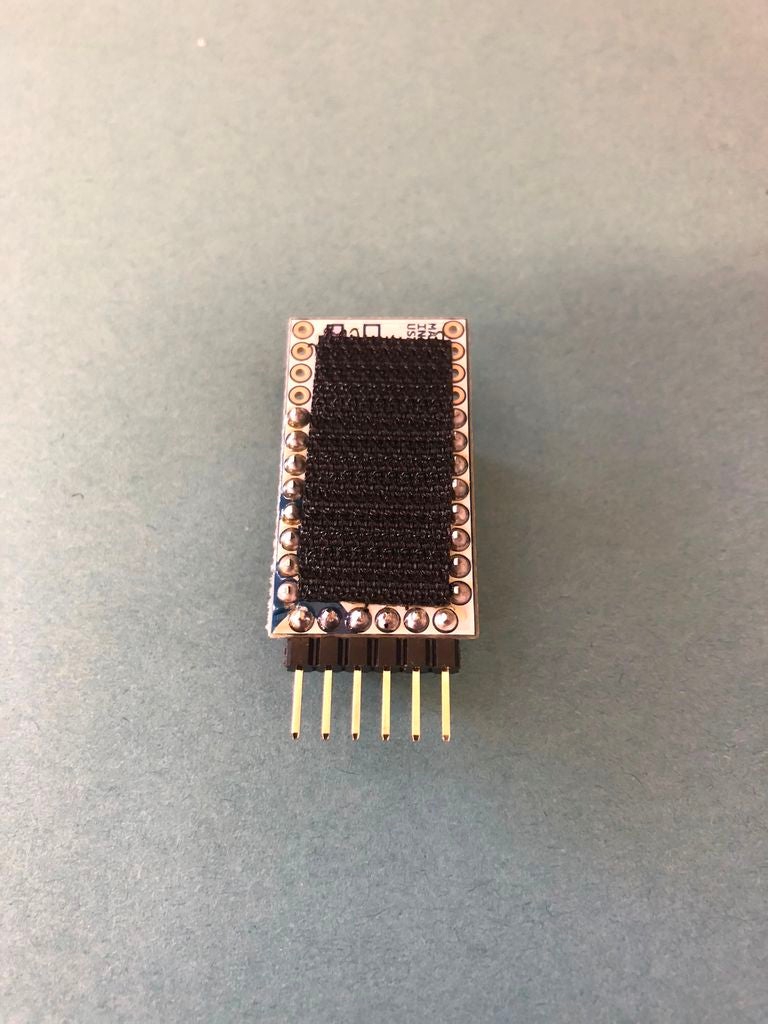

- 將維可牢尼龍搭扣（鉤子）粘在ProMini背面（見圖3）

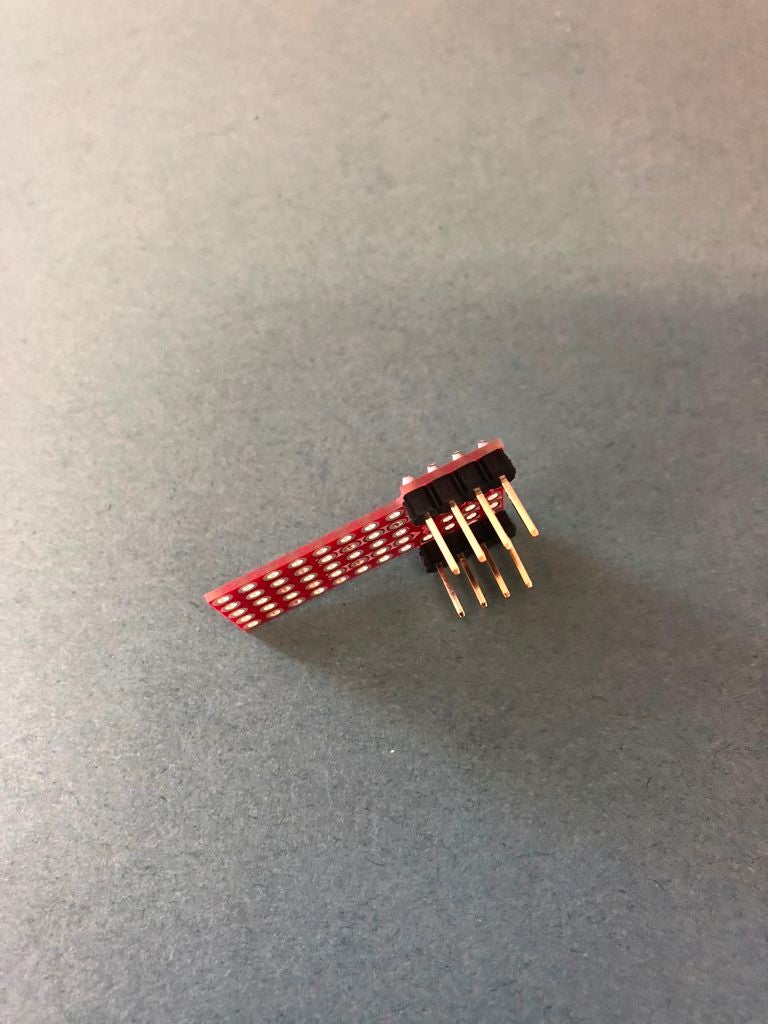

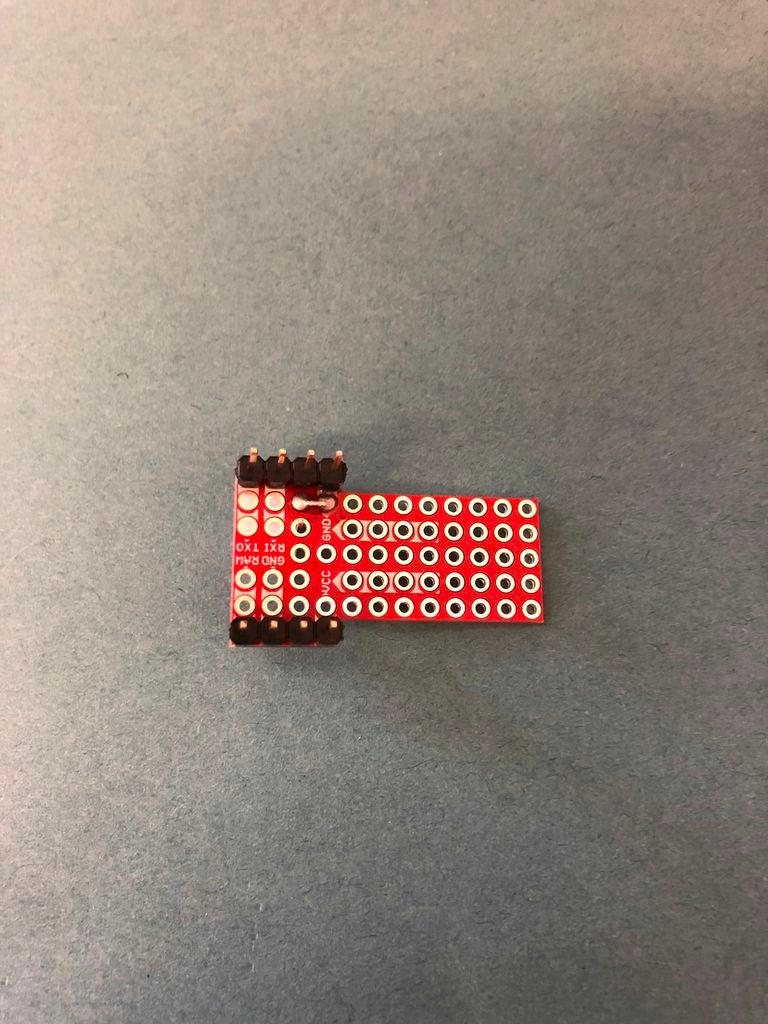

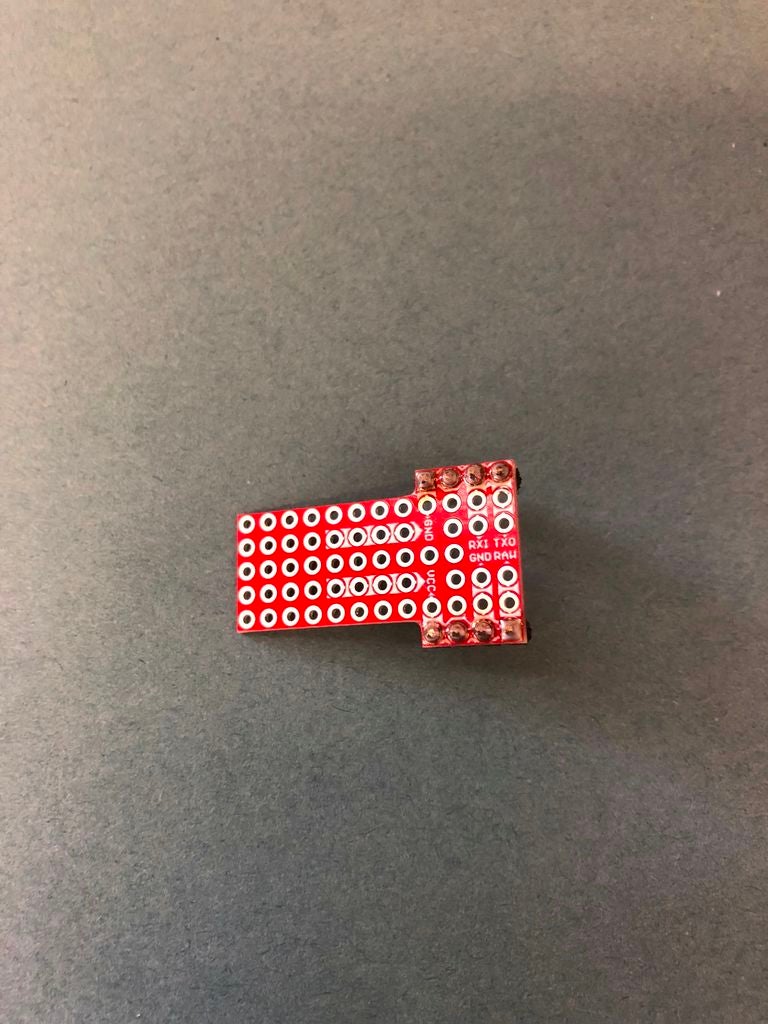

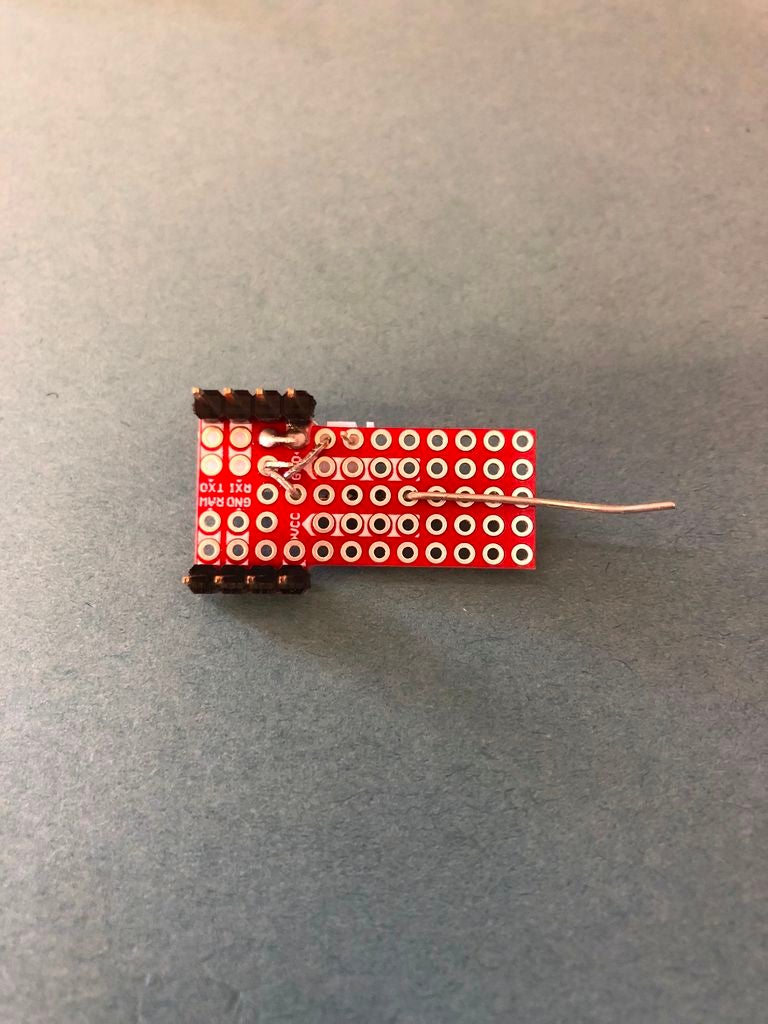

- 將4針接頭焊接到Protoshield的翅膀上。確保將電路板朝向正確的方向（參見圖4-6）

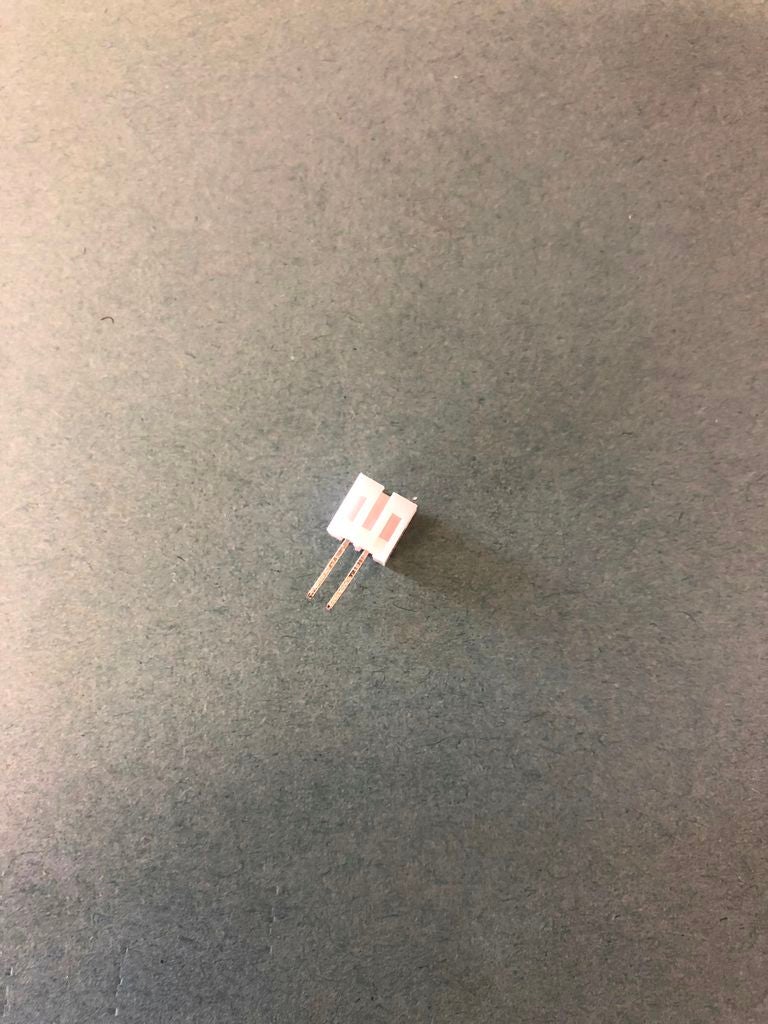

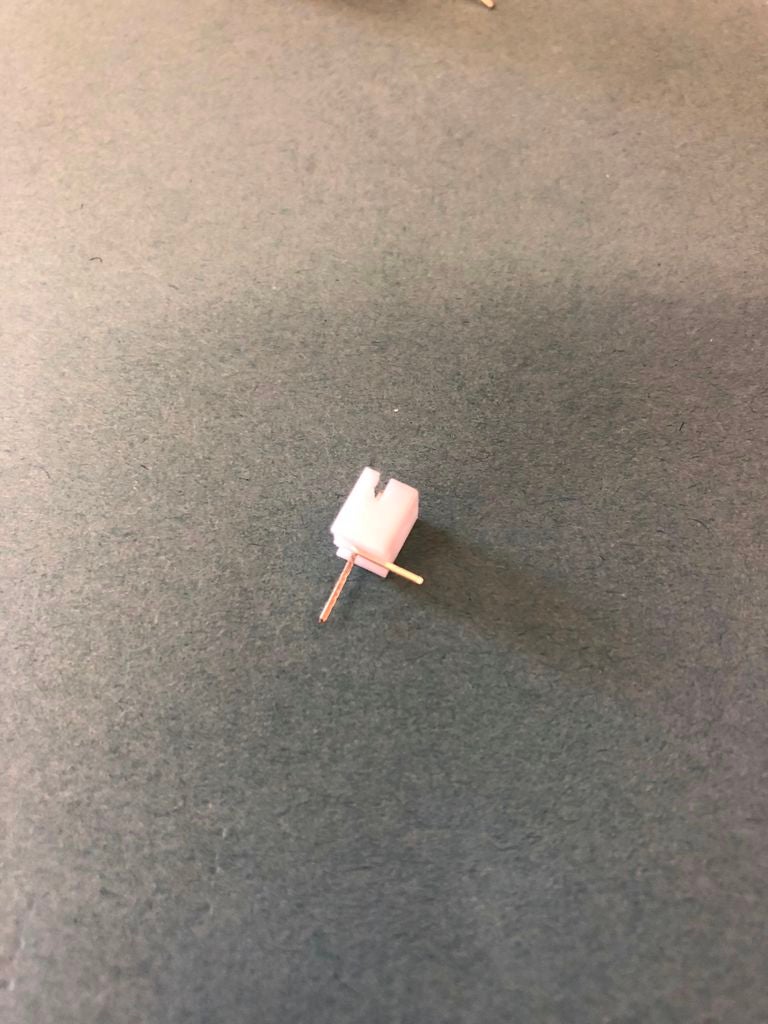

- 將2針JST插座的支腳彎曲90度準備焊接（見圖7-9）

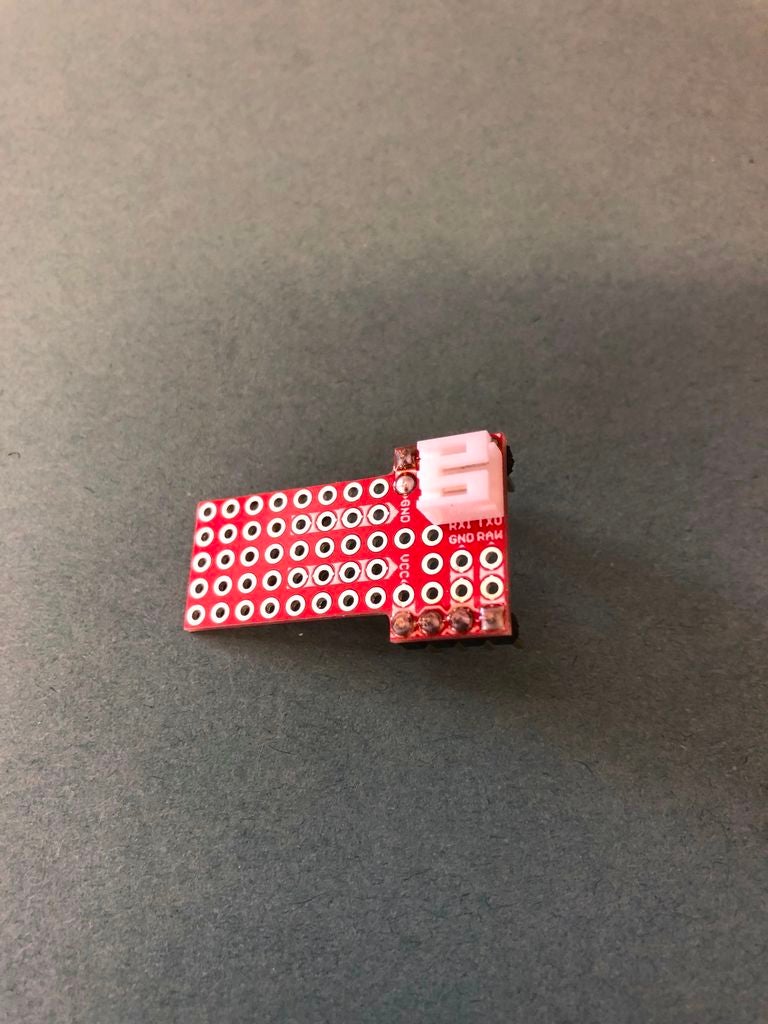

- 將JST插座GND引腳放置并焊接到位。 （這將需要在插入電路板后再次彎曲插針;參見圖10，11）

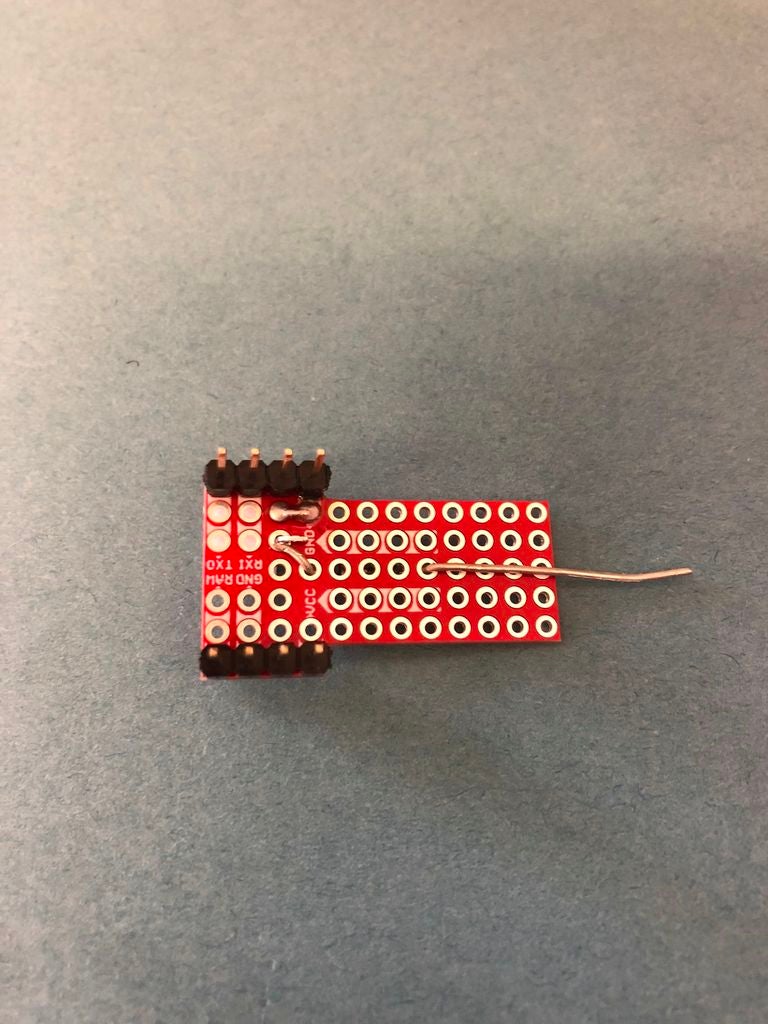

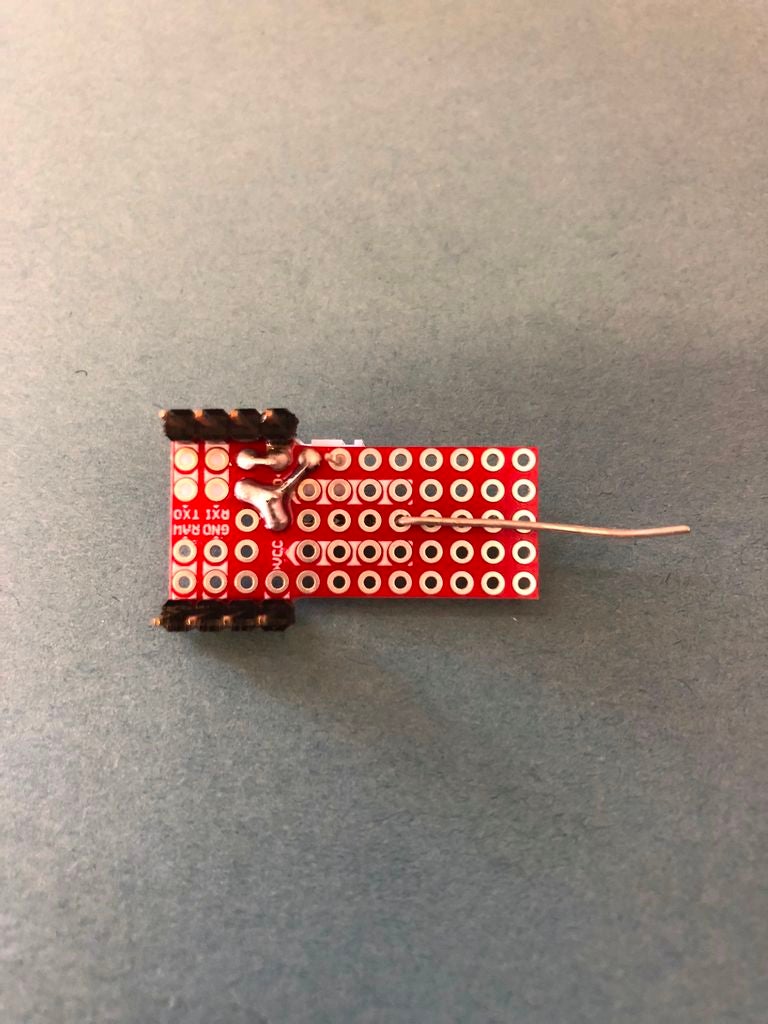

- 根據圖12-14中的焊接準備插入二極管并彎曲/剪斷支腳

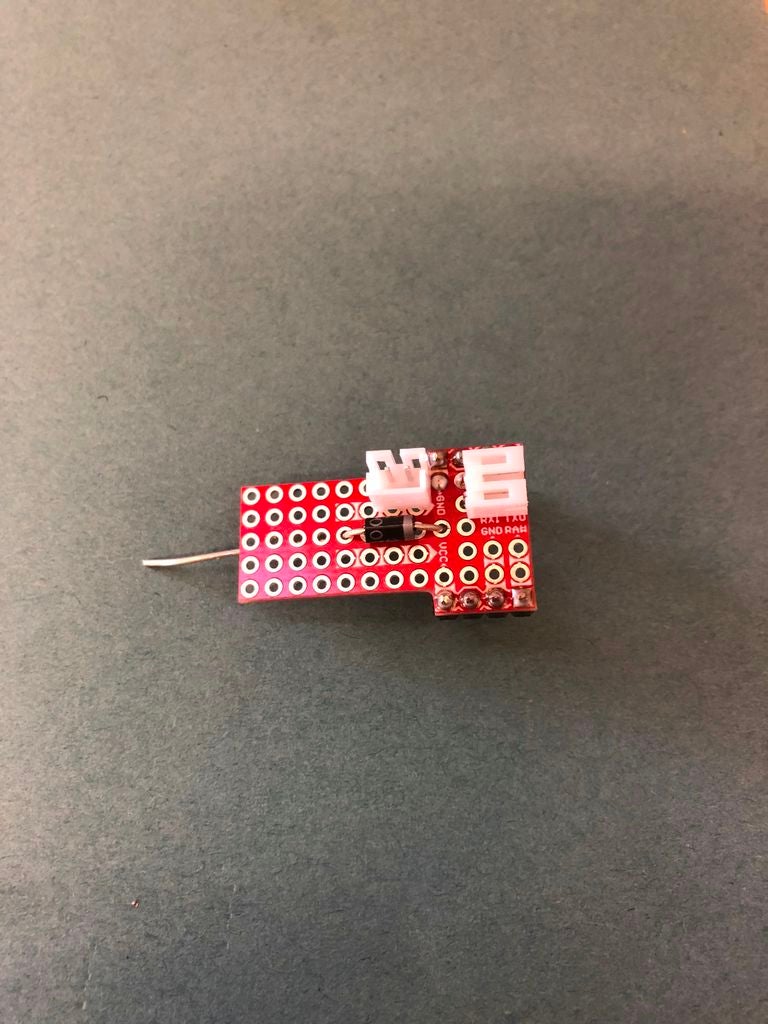

- 根據圖15，16

插入另一個2針JST插座并彎曲一條腿

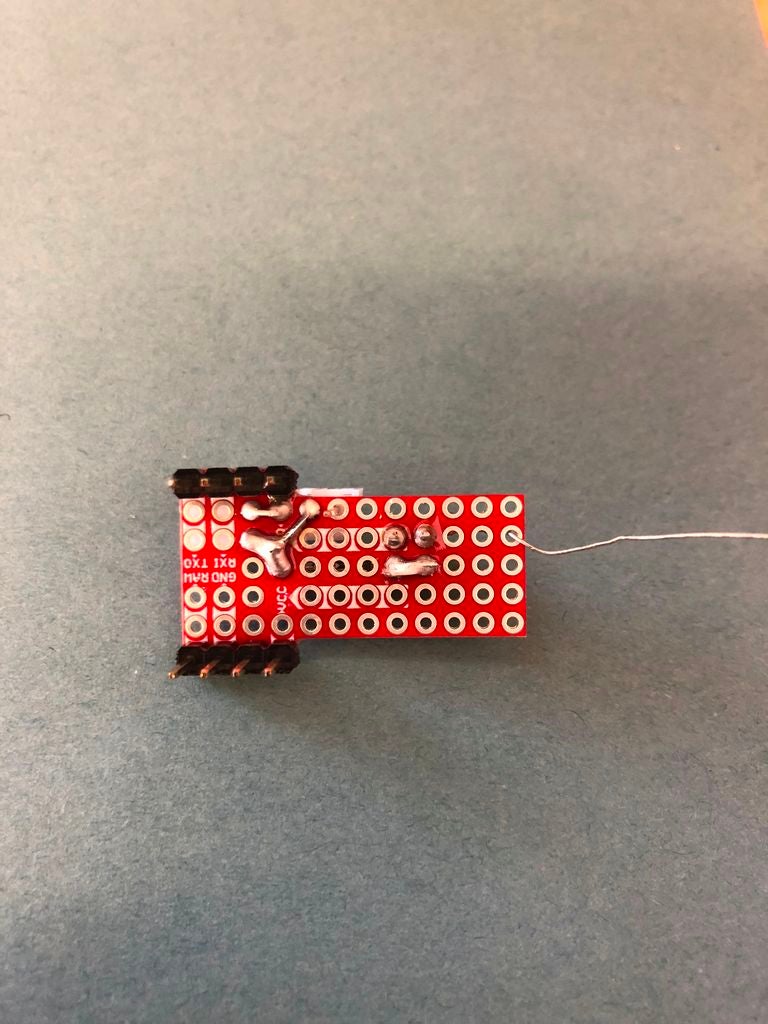

- 確保所有三個引腳都形成一個焊點，然后焊接（參見圖17）

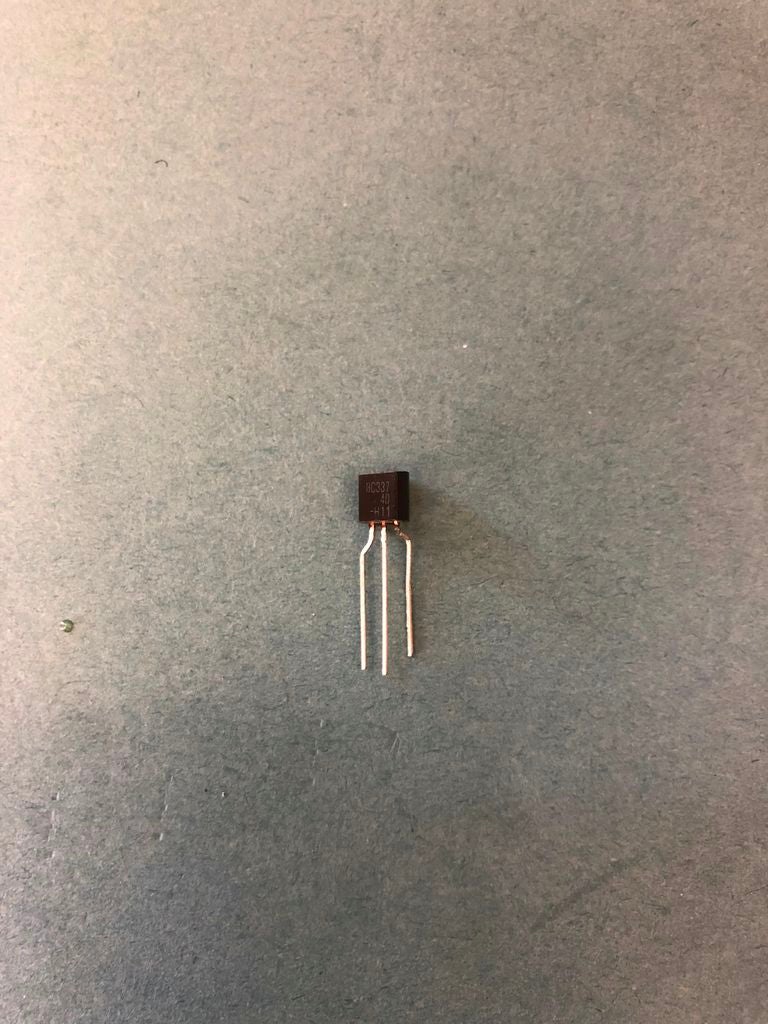

- 將晶體管的發射極引腳略微偏離元件的平面，準備放置電路板（見圖18）

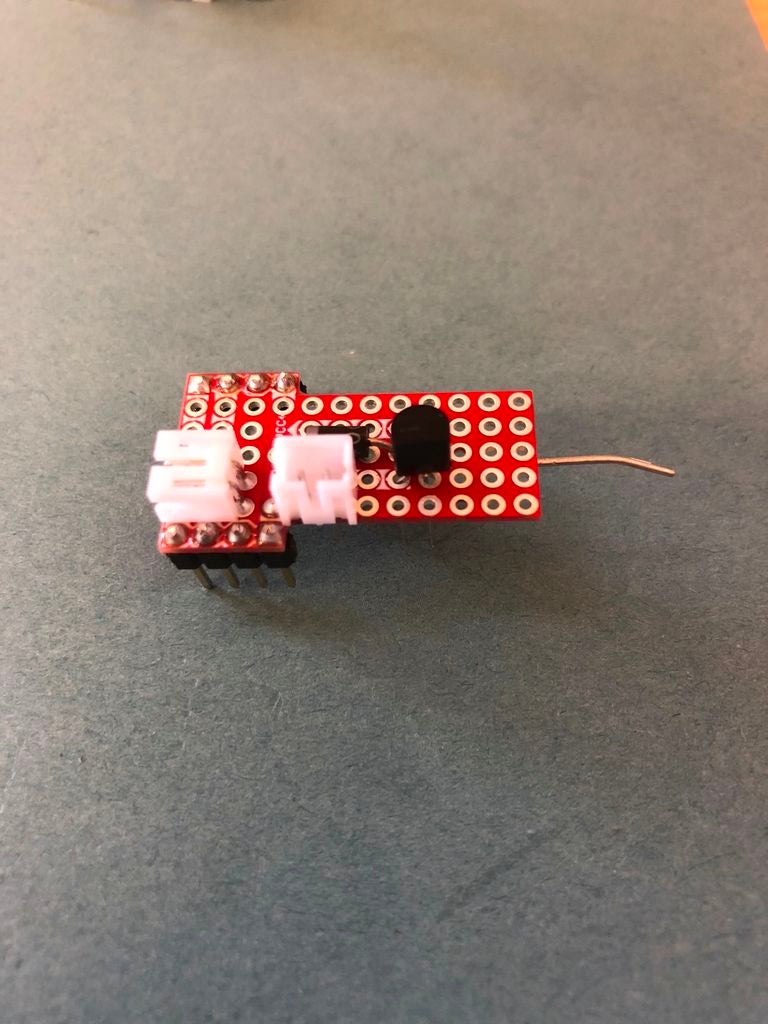

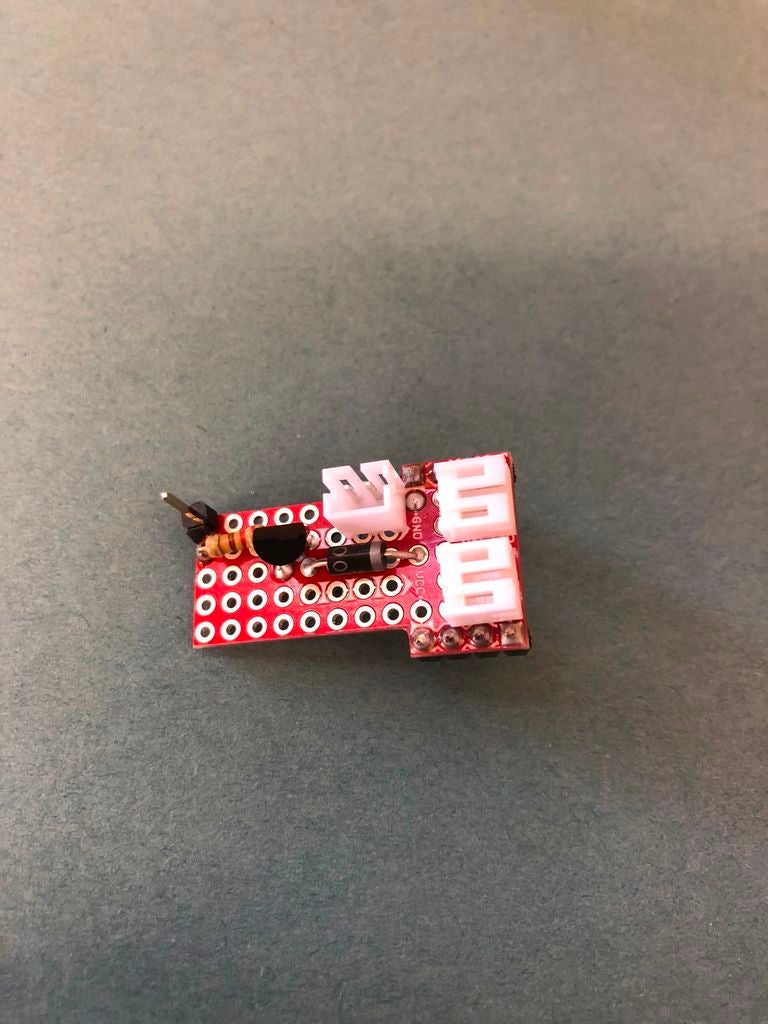

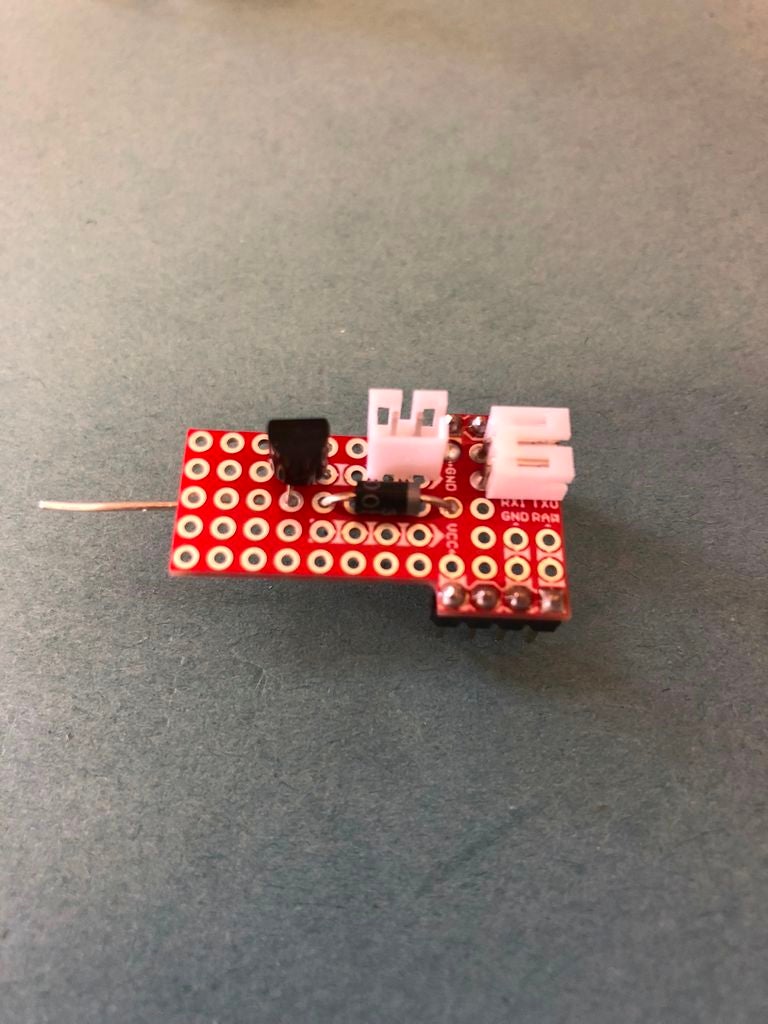

- 根據圖19，20放置晶體管

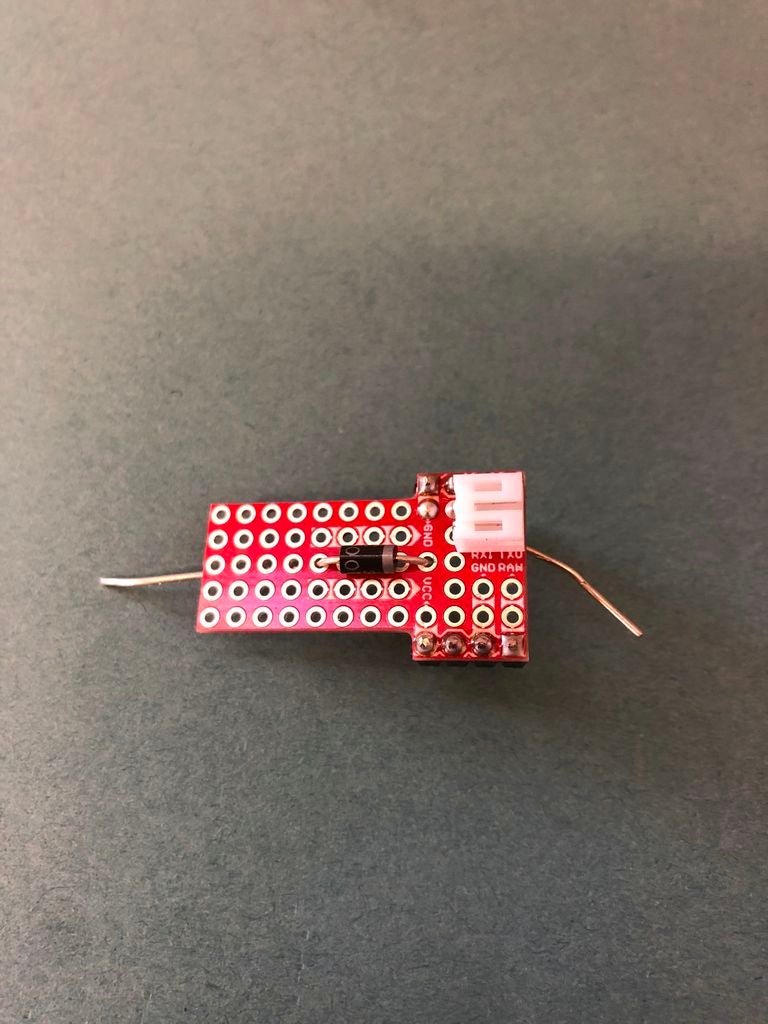

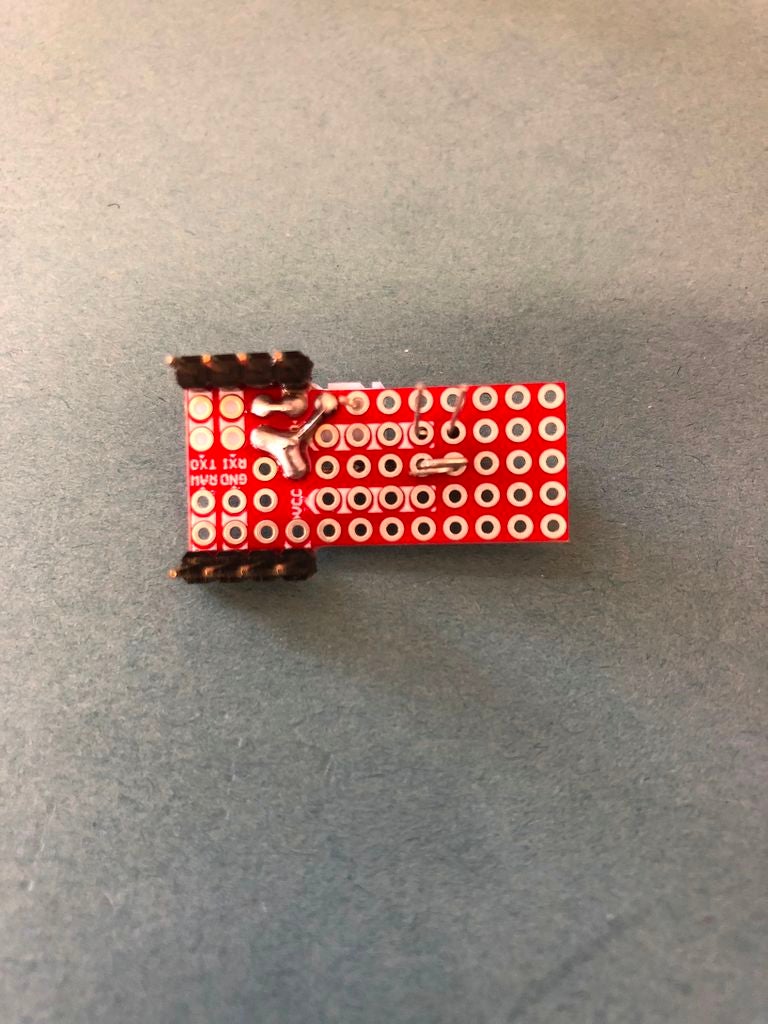

- 根據圖21彎曲剩余的二極管支腳和晶體管發射極引腳。確保它們產生一個焊料點焊和焊接在一起（見圖22）

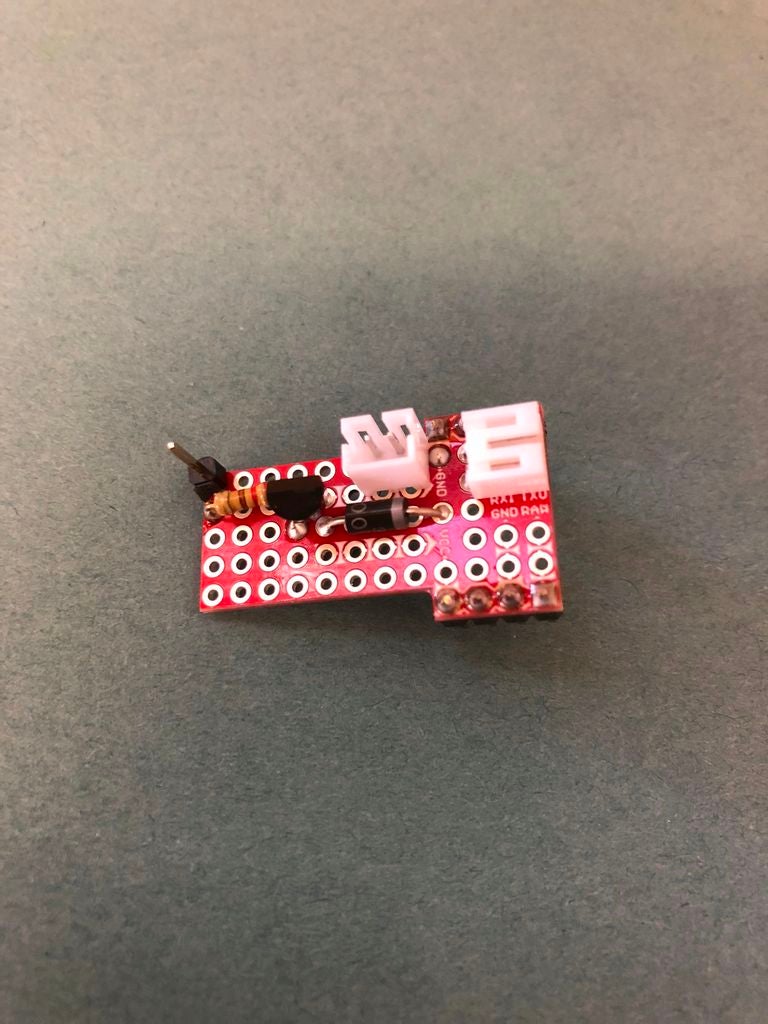

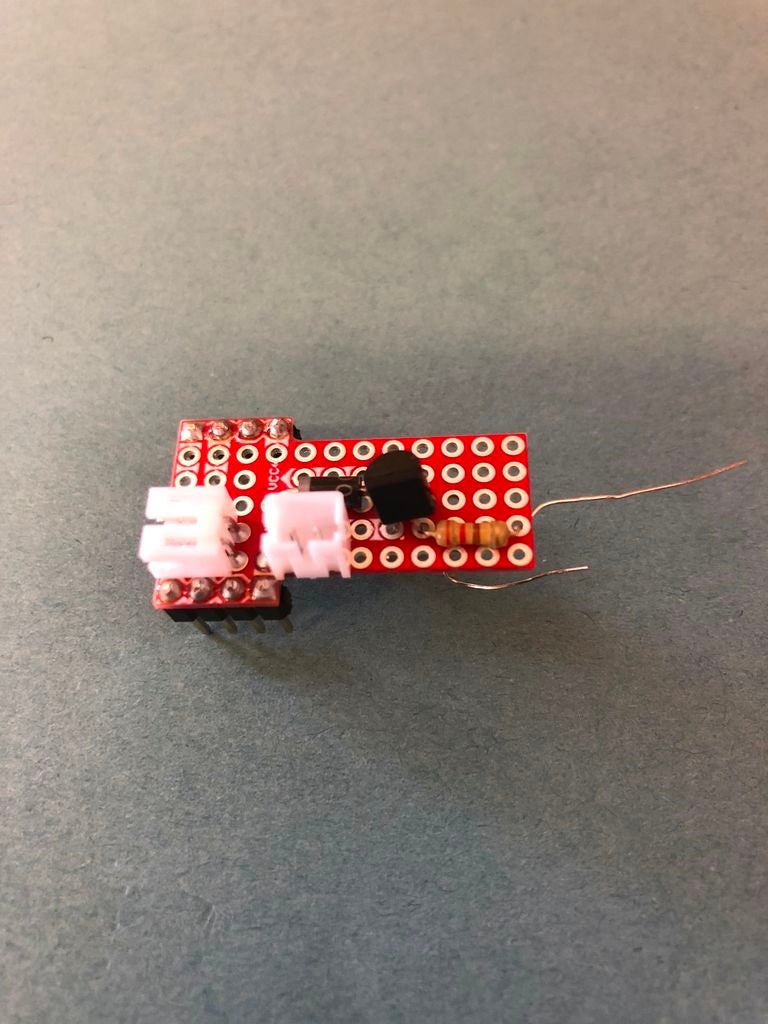

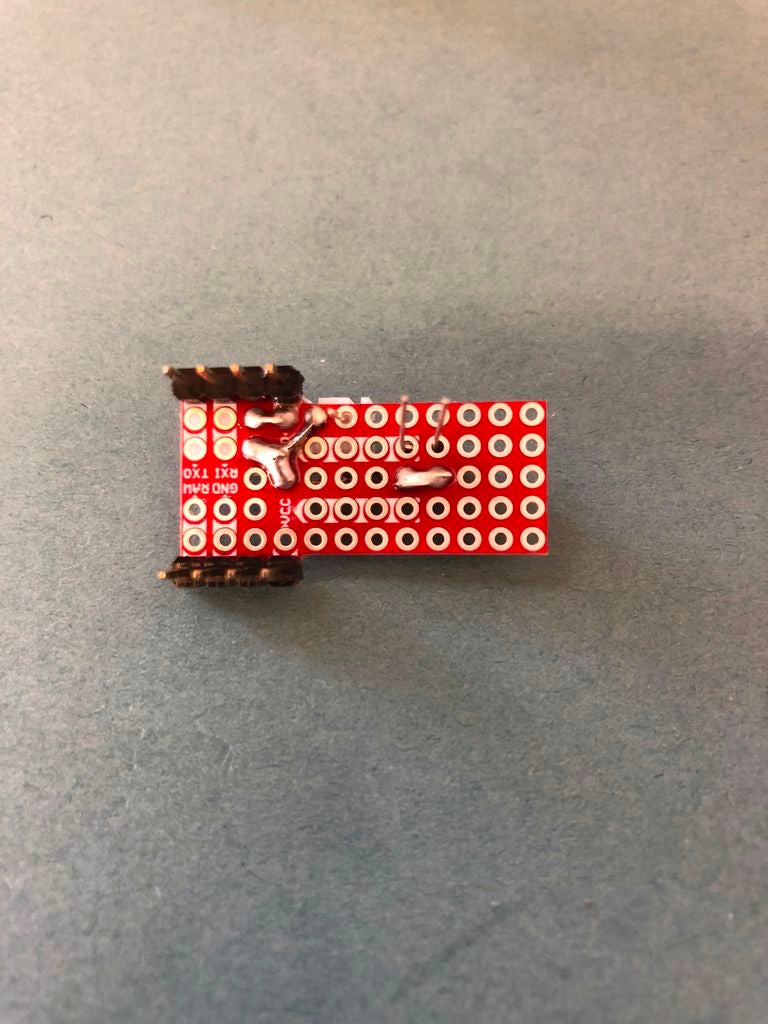

- 將220歐姆電阻放在電路板上，并將一個電阻支腳和晶體管基極引腳焊接在一起。此外，將剩余的晶體管集電極引腳焊接到GND（參見圖23-25）

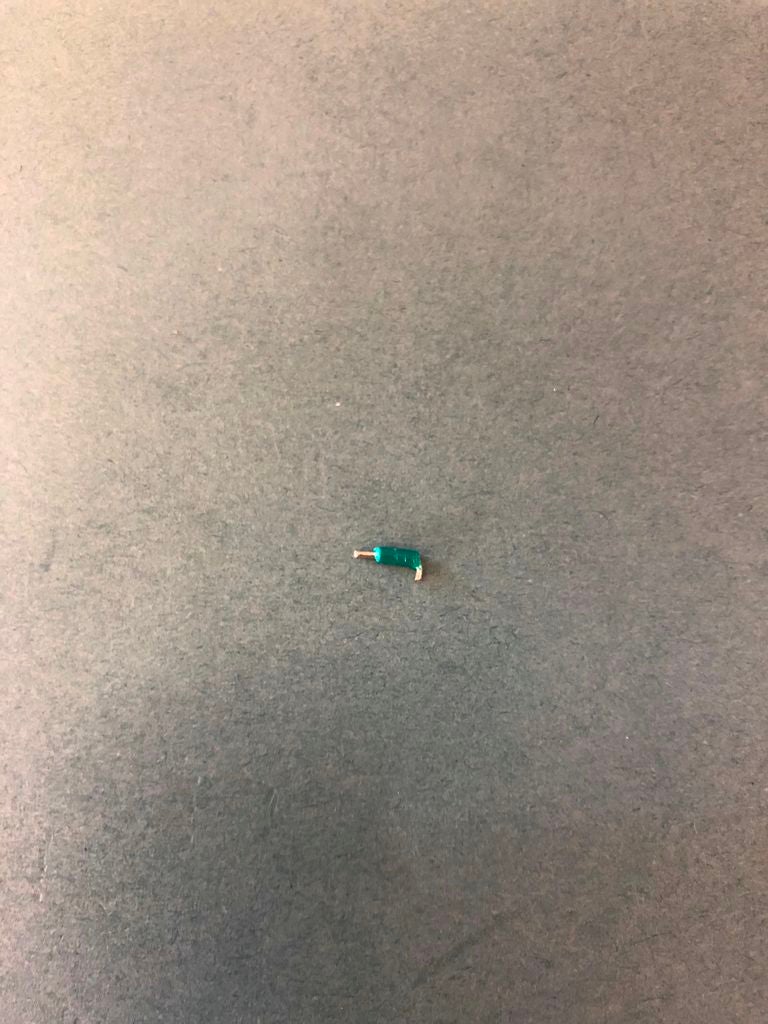

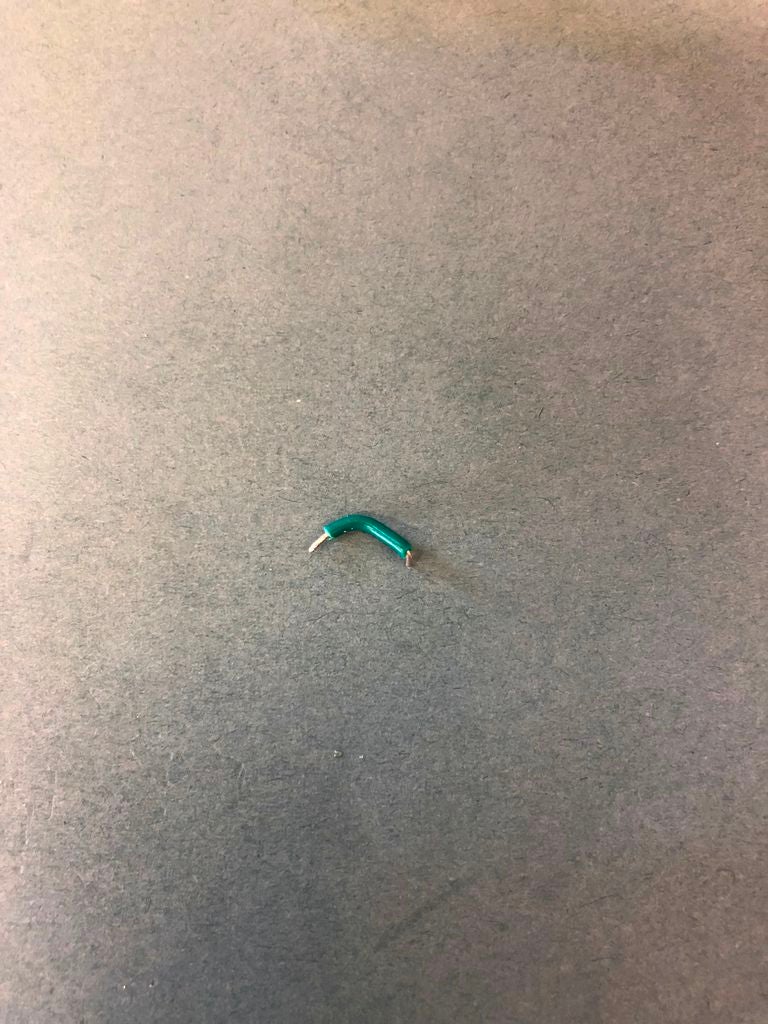

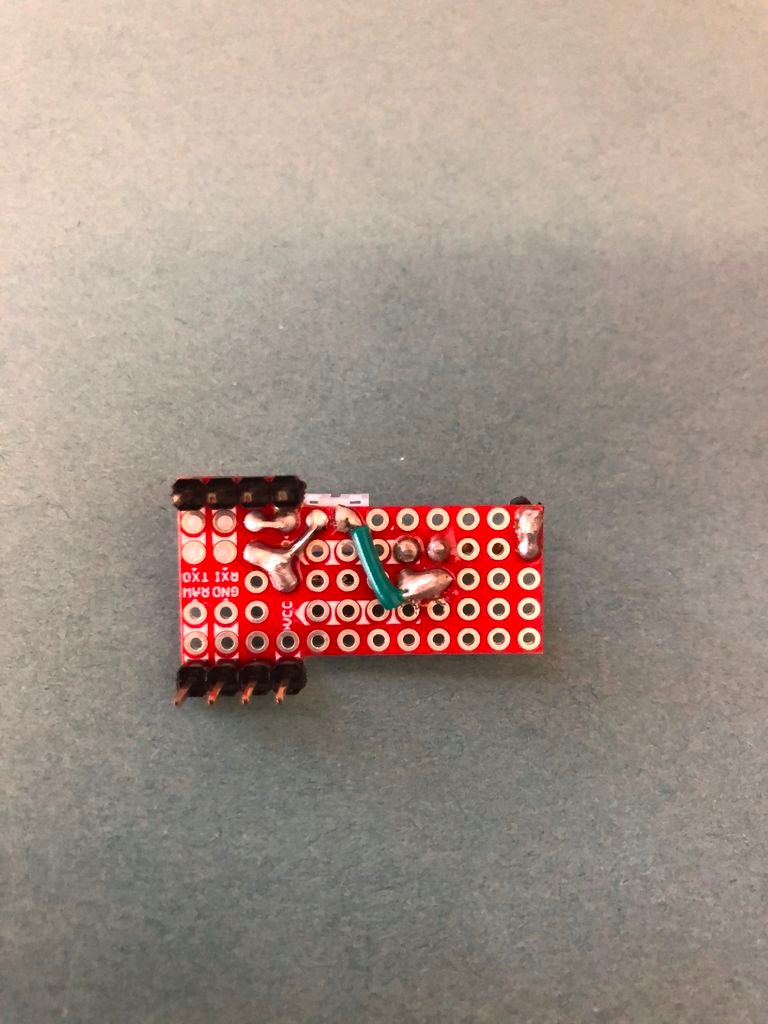

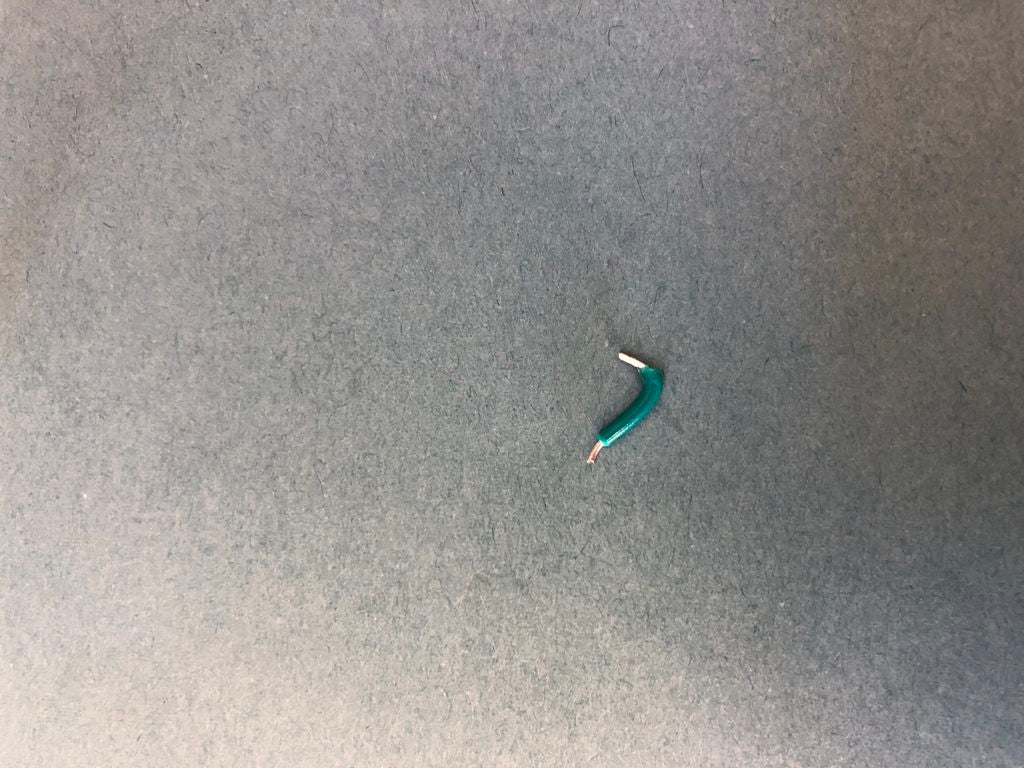

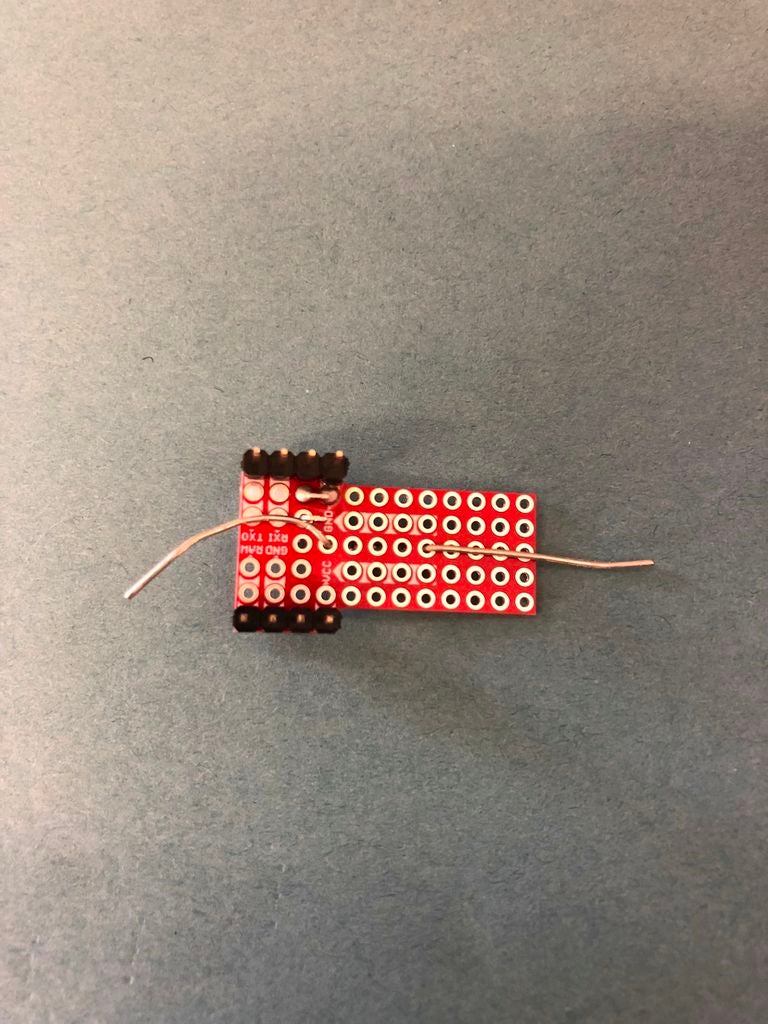

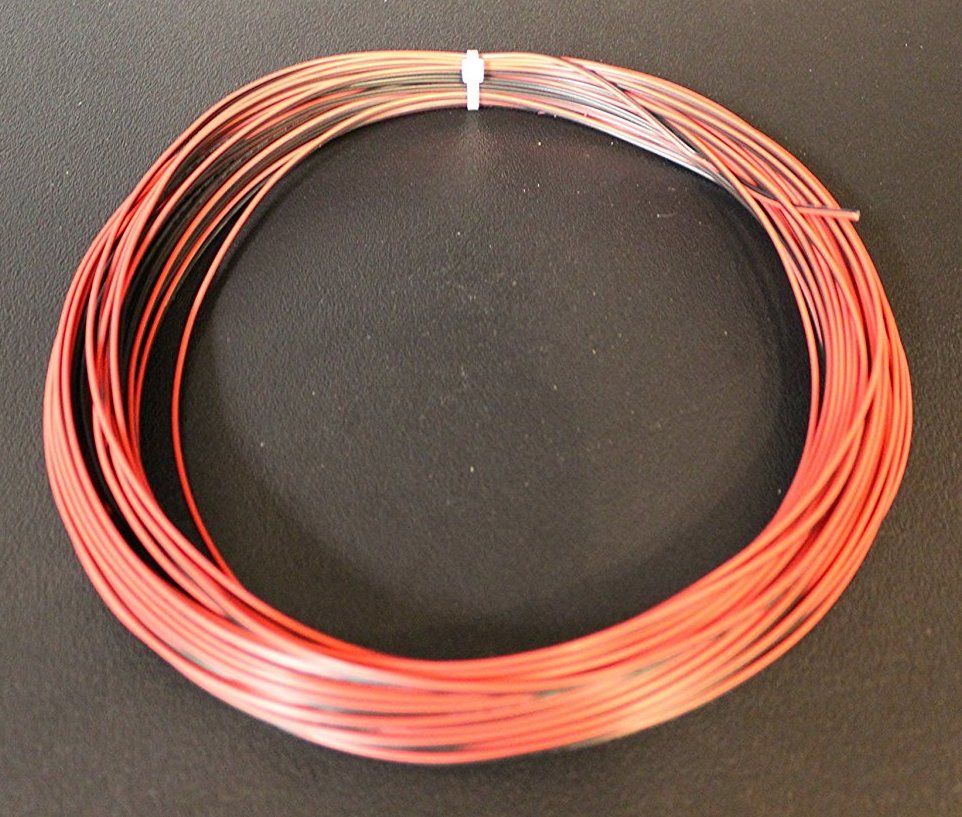

- 切割一根實芯線并焊接到位，將二極管/發射極引腳焊點連接到剩余的支腳上。 JST容器（見圖26，27）

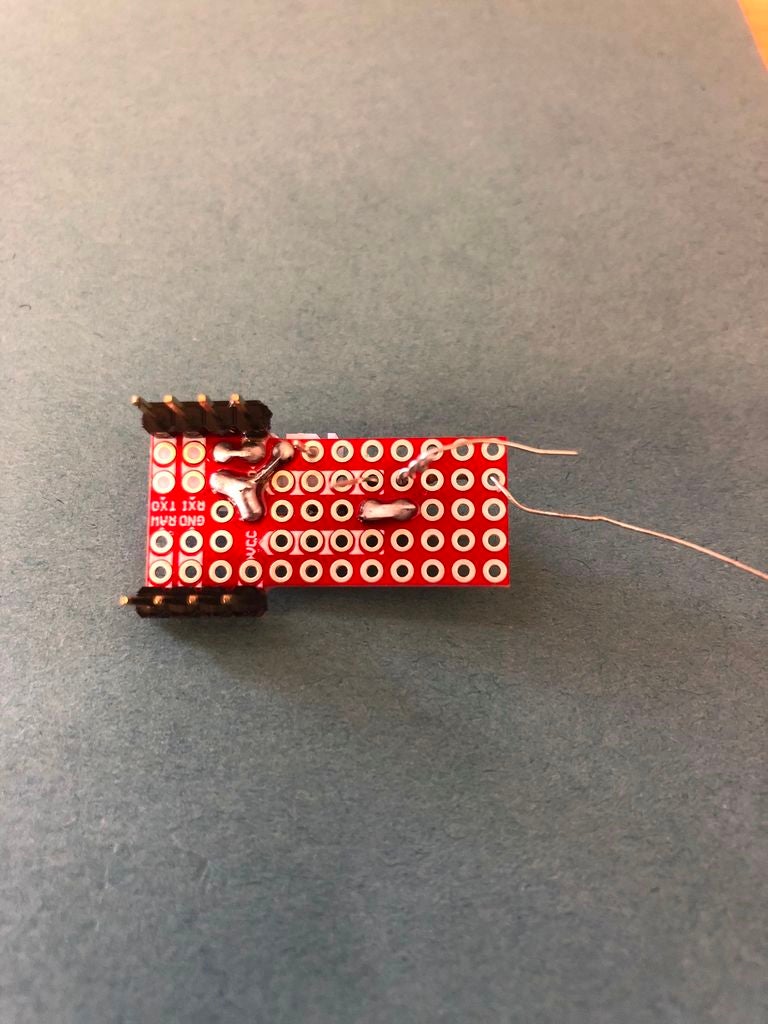

- 將1針插頭放在電路板上并焊接到220歐姆電阻器的剩余支腳上（見圖28-30）

- 將另一個JST插座的支腳彎曲90度并放置根據圖31在電路板上

- 再次彎曲JST插座GND引腳并焊接到位（參見圖32）

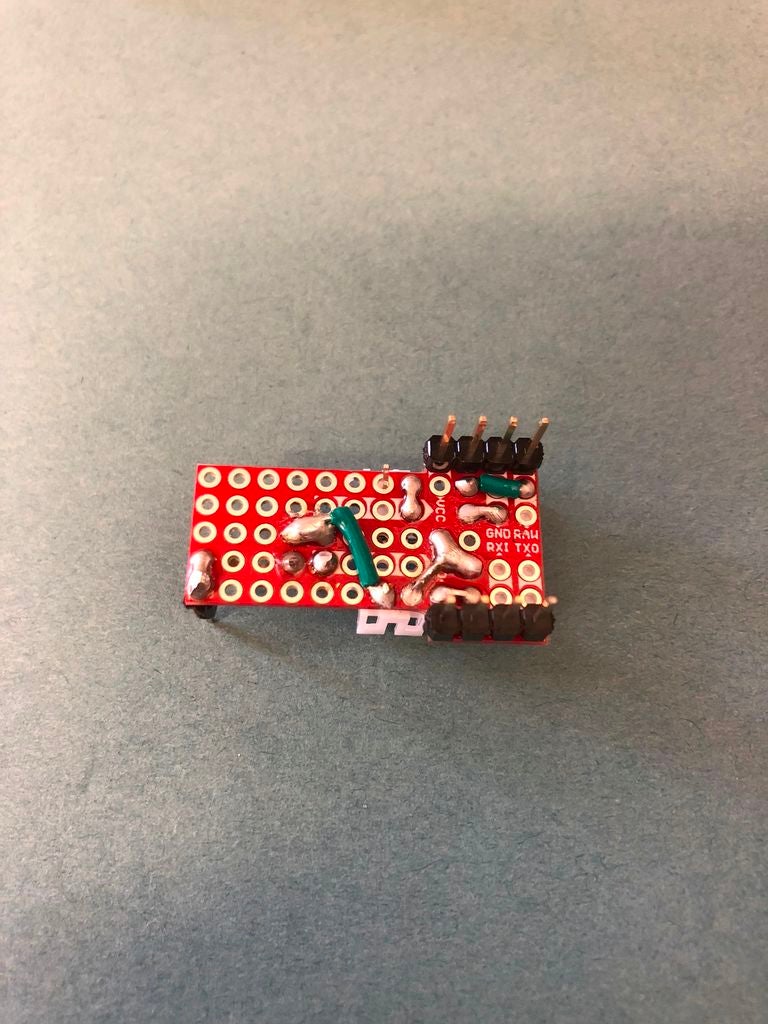

- 切割一根實心芯線并焊接到位在新放置的JST插座的剩余引腳和RAW之間（見圖33，34）

- 將最后一個JST插座插入電路板，并將其中一個引腳彎曲到VCC上并焊接到位（參見圖35，36）

- 根據圖37將10k歐姆電阻放在電路板上

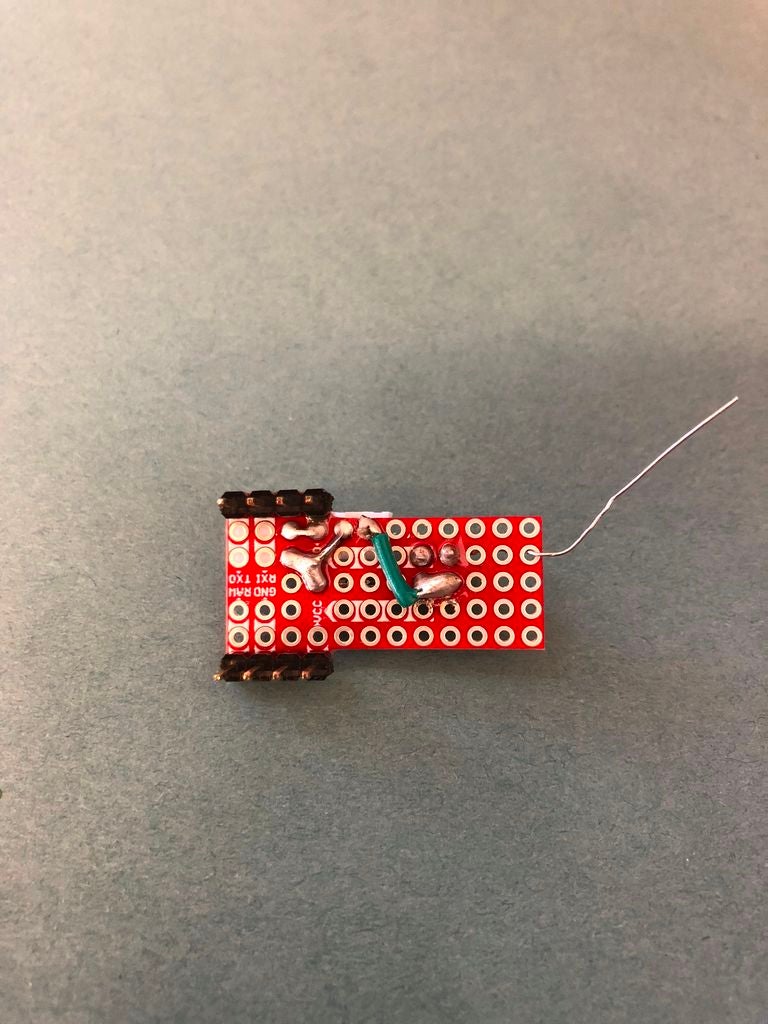

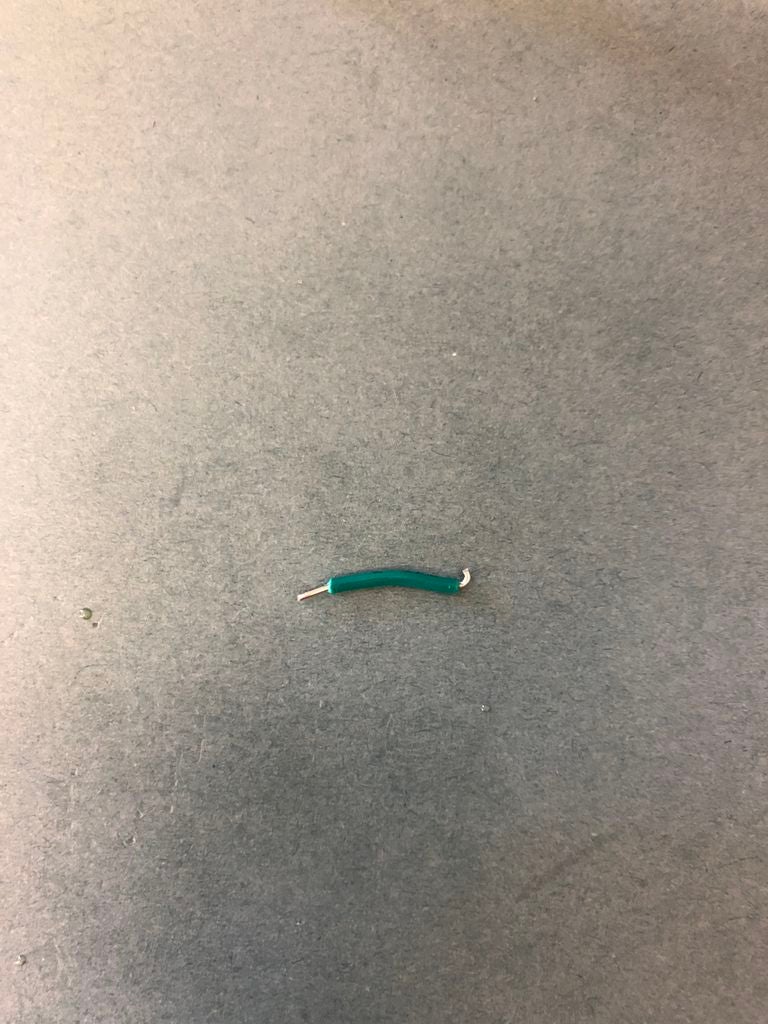

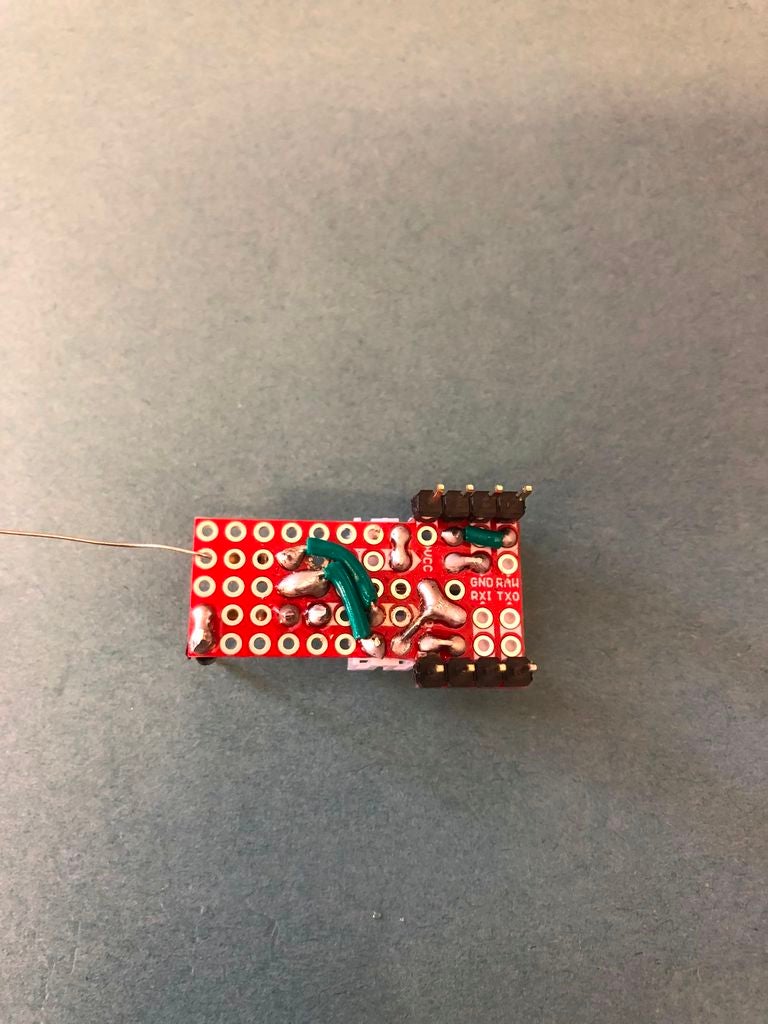

- 在新放置的電阻器和GND的一條腿之間切割一根實芯線并焊接到位（見圖38，39）

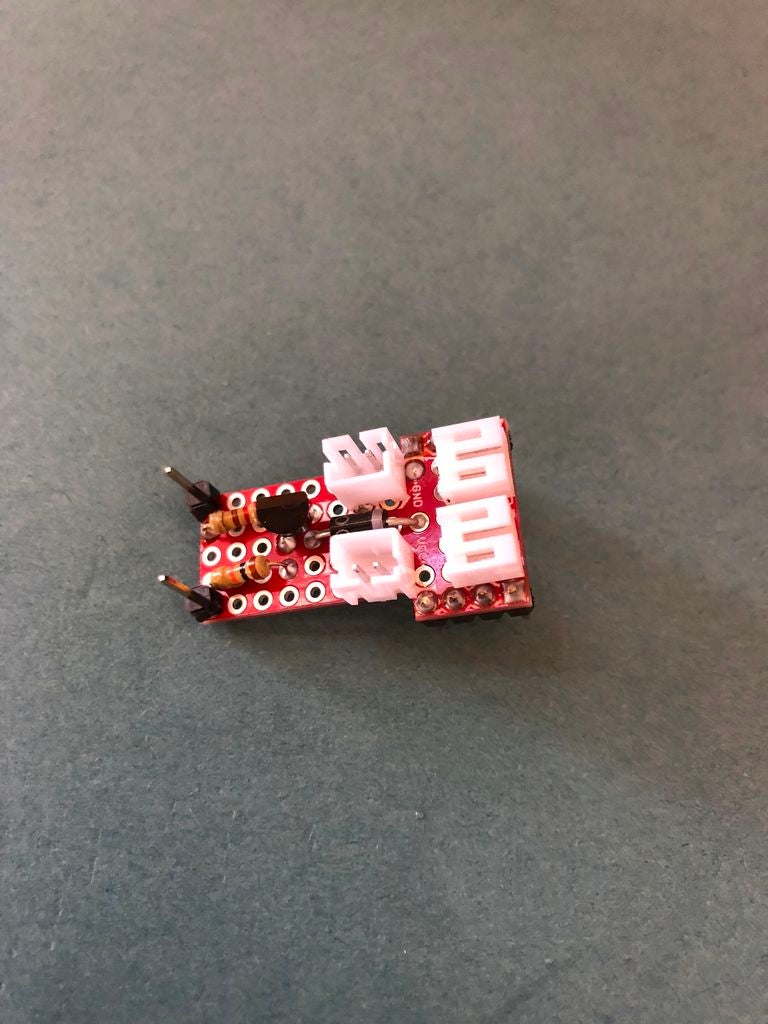

- 將另一個1針插頭插入電路板上焊接到10k電阻器的剩余支路上（參見圖40，41）

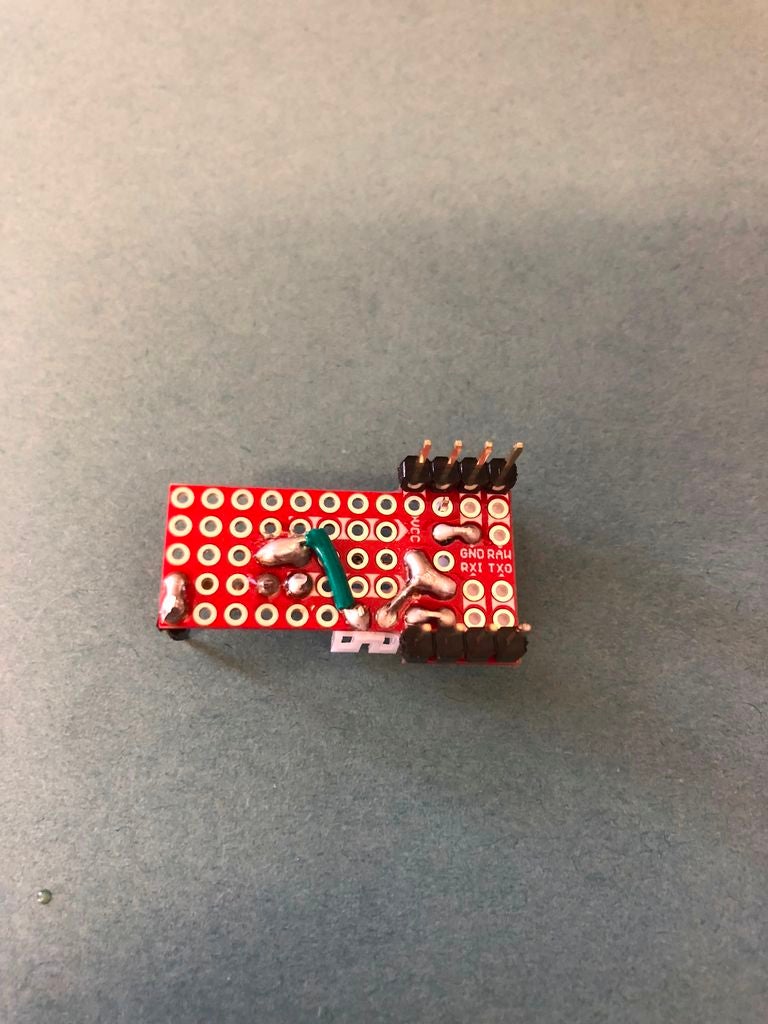

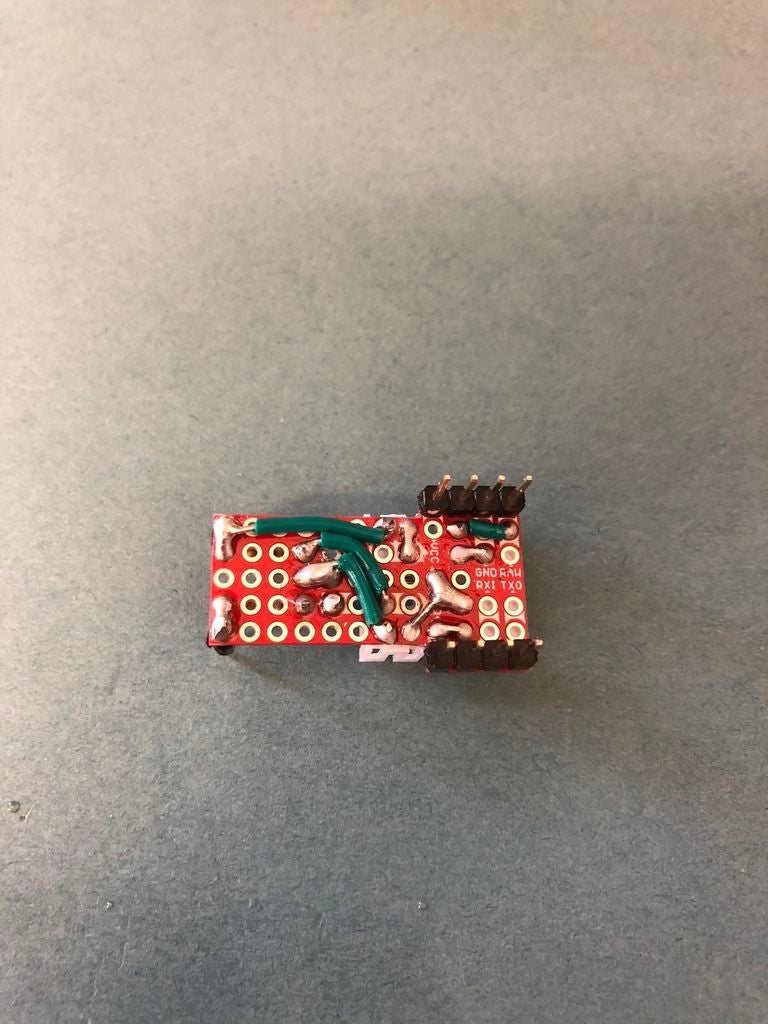

- 切割最后一根實心芯線并在最近放置的JST插座的剩余引腳和1引腳之間焊接接頭/10k電阻焊點（見圖42，43）

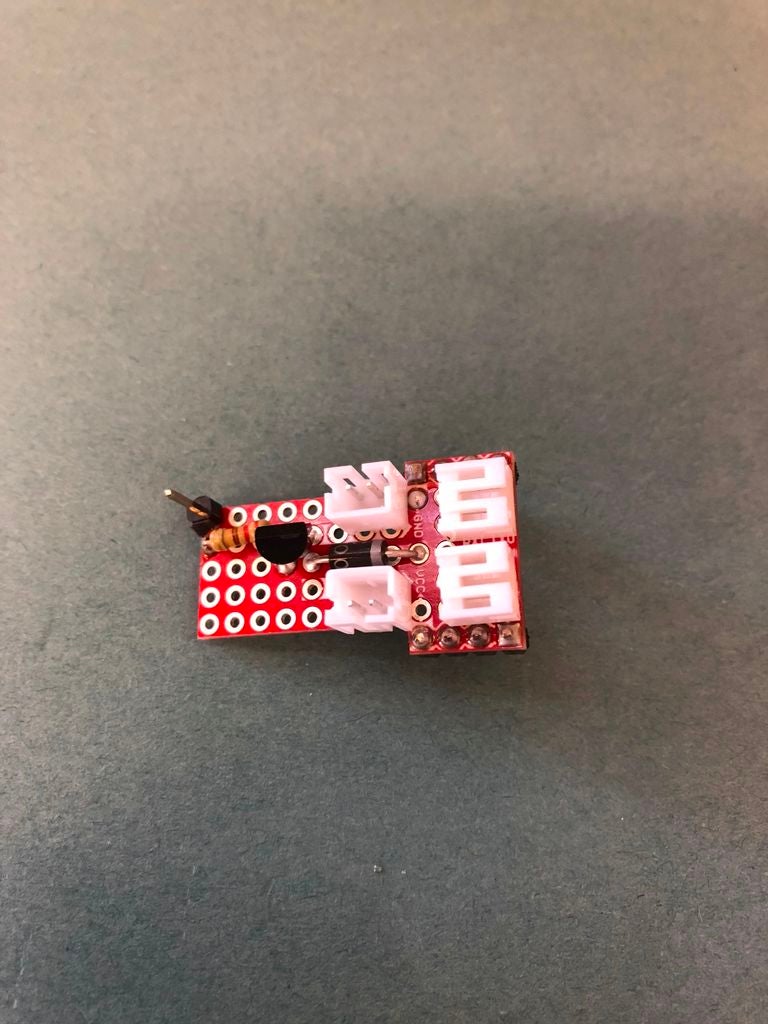

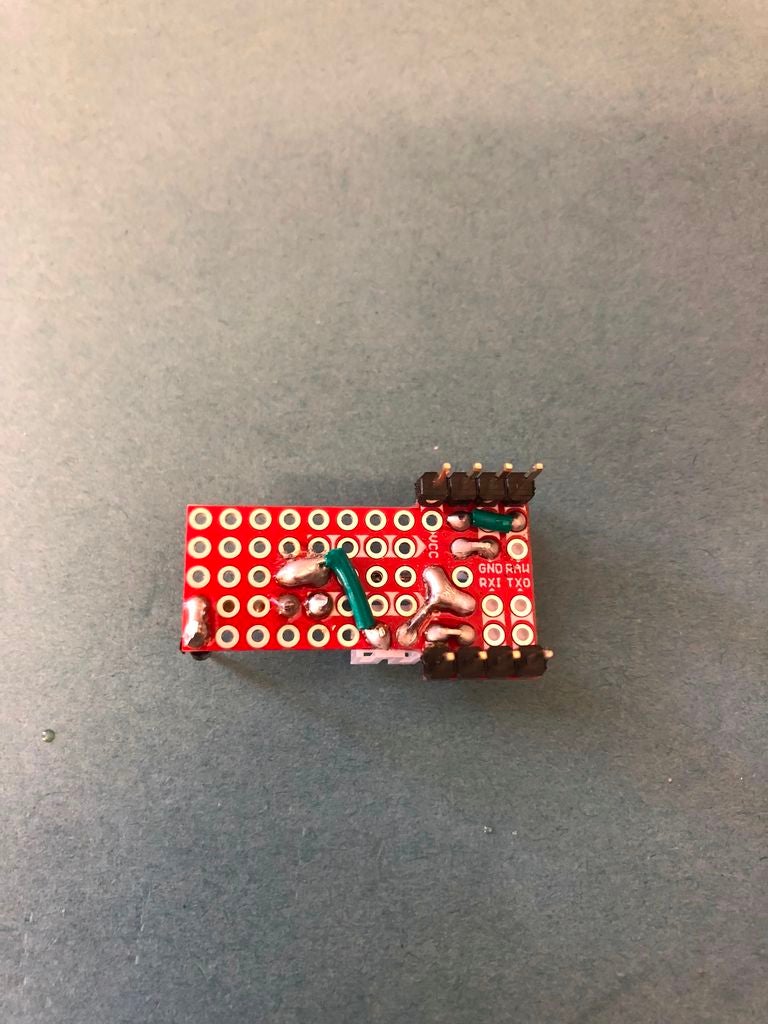

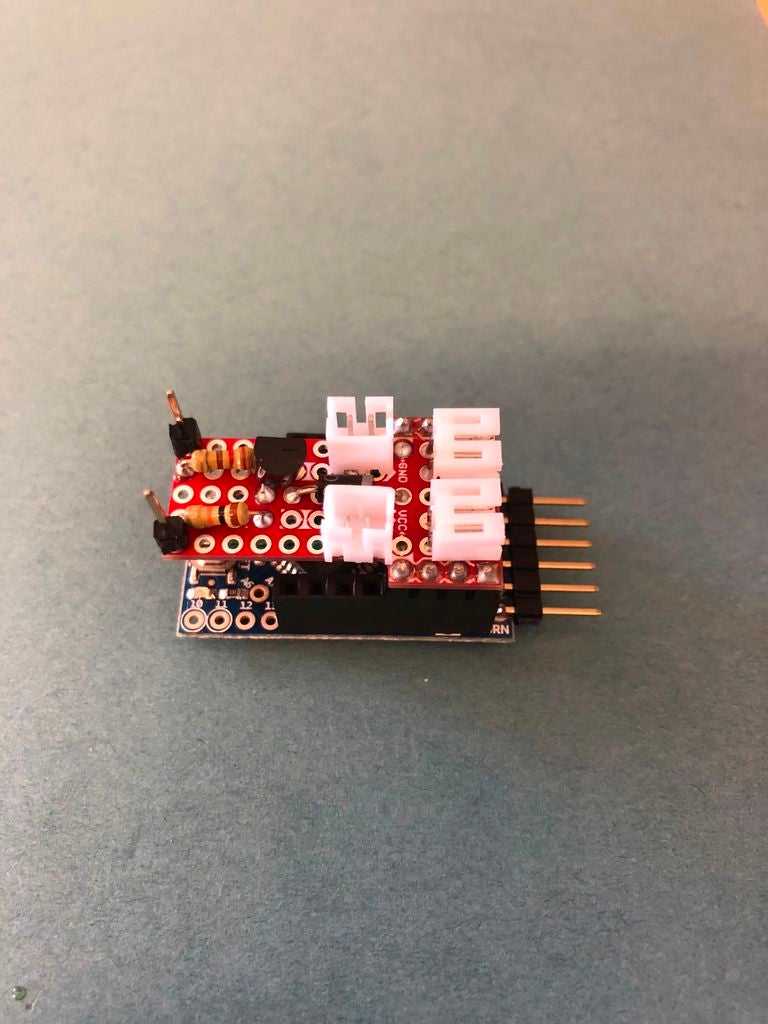

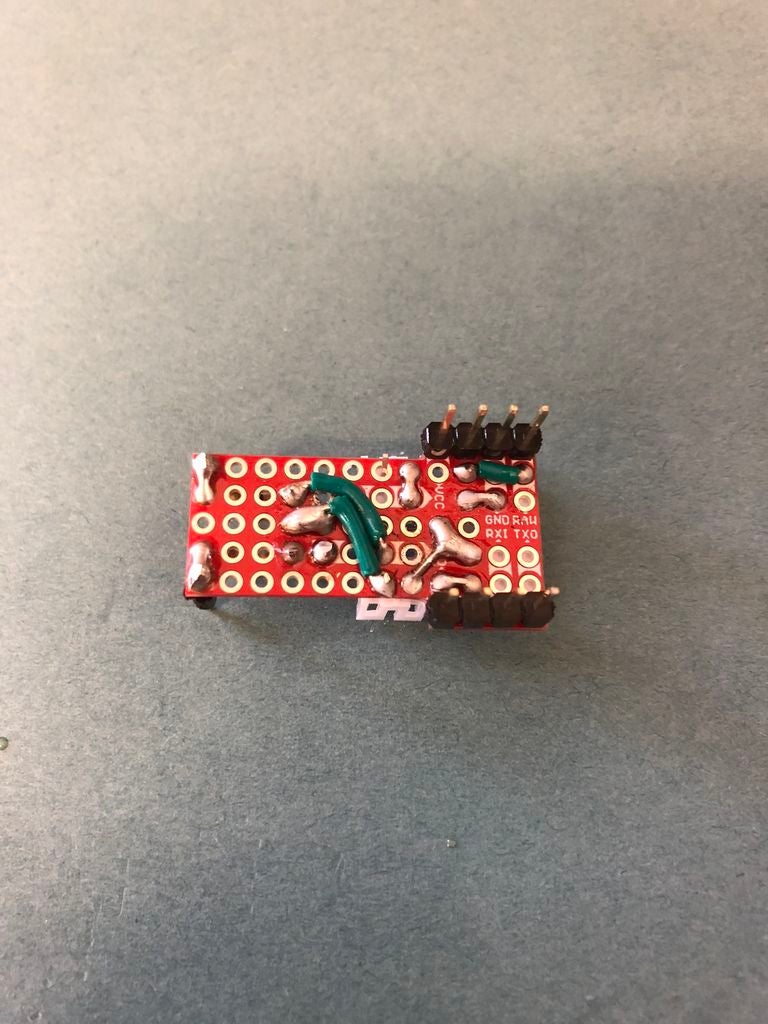

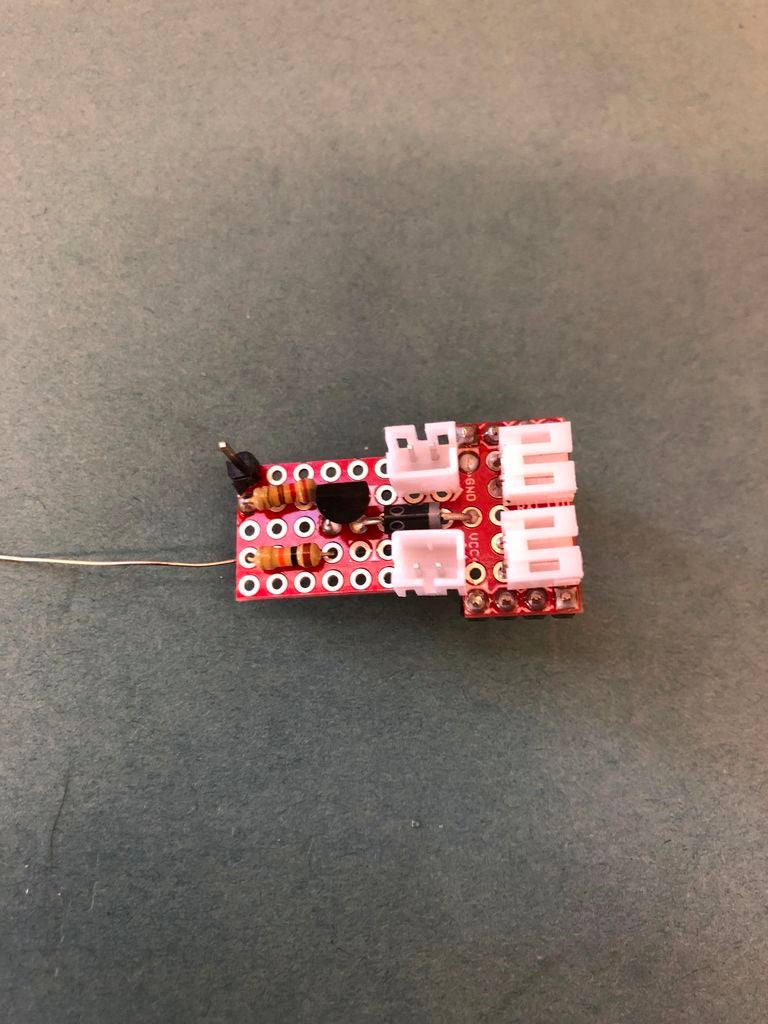

- 電路板已完成。..。..圖44！

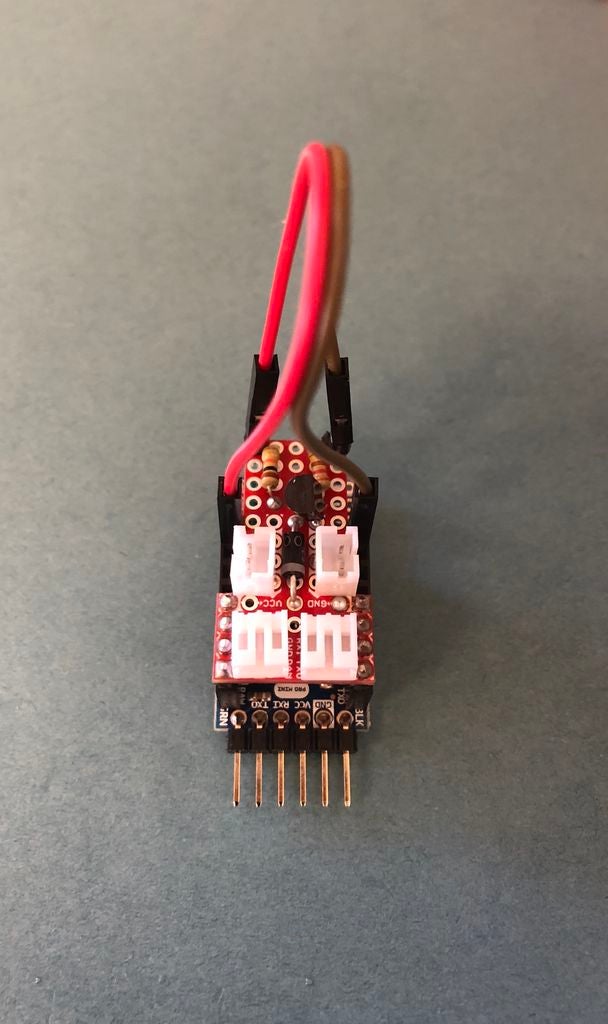

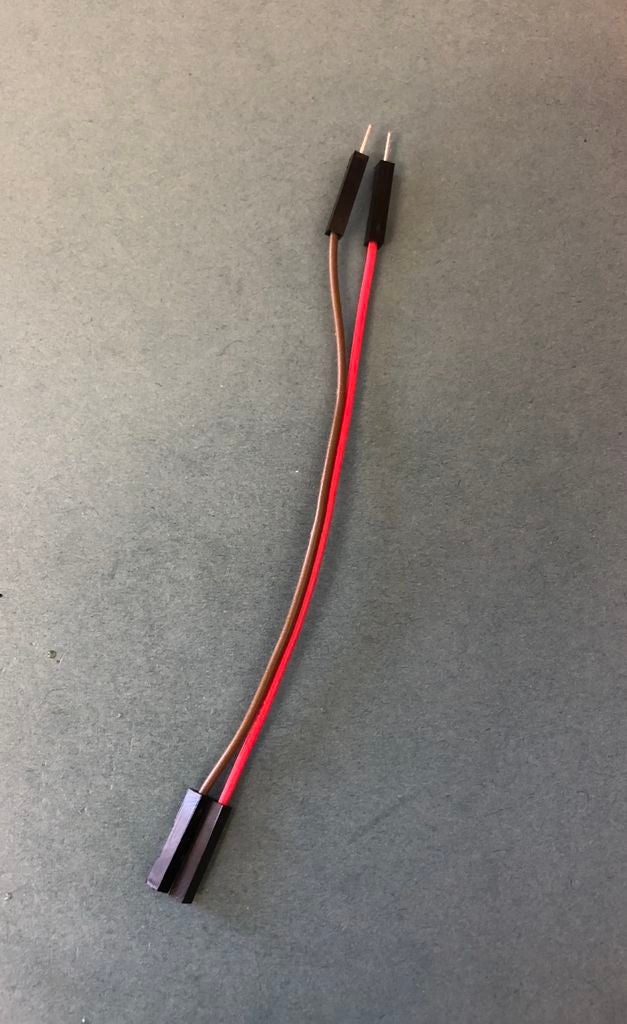

- 插入3“母對公跳線導線（左側：晶須1針至A0;右側：5至電機1針）（見圖45，46）

- 再制造7個晶須微處理器組件！

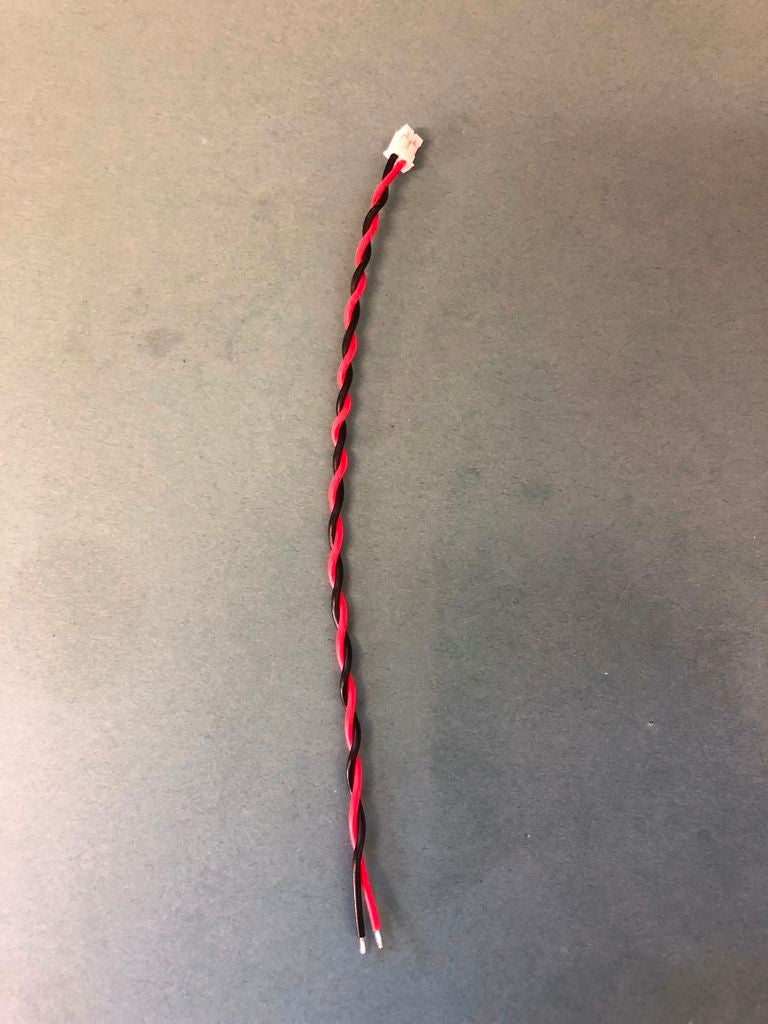

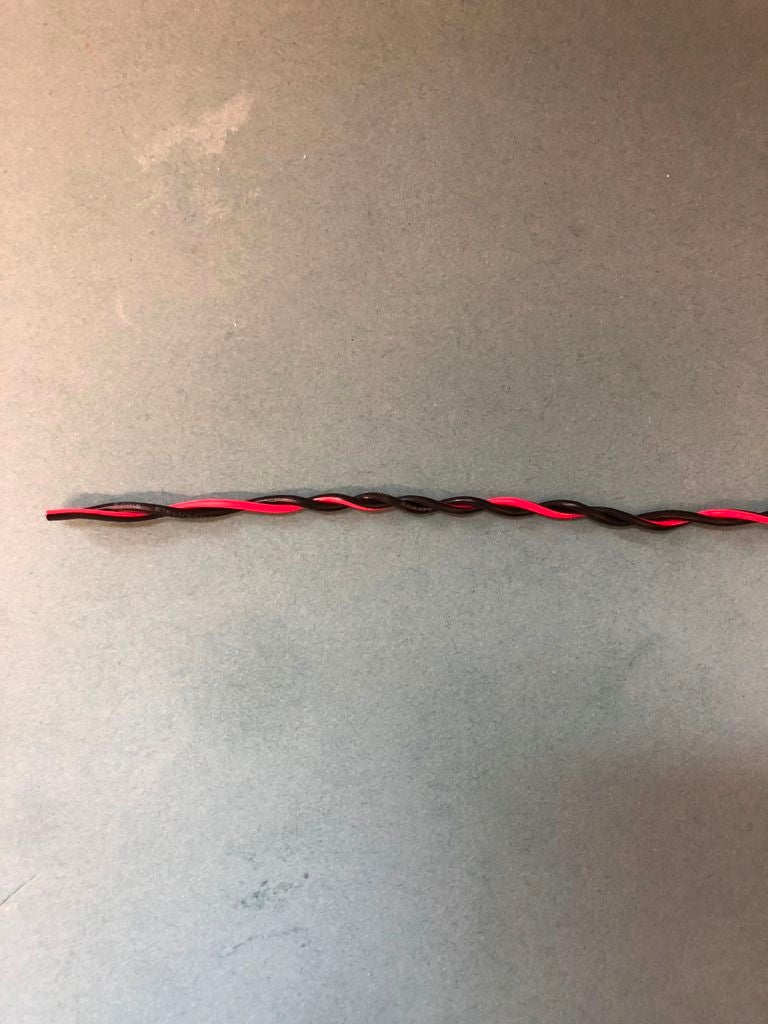

- 將2針JST插頭線擰在一起（參見圖47，48）

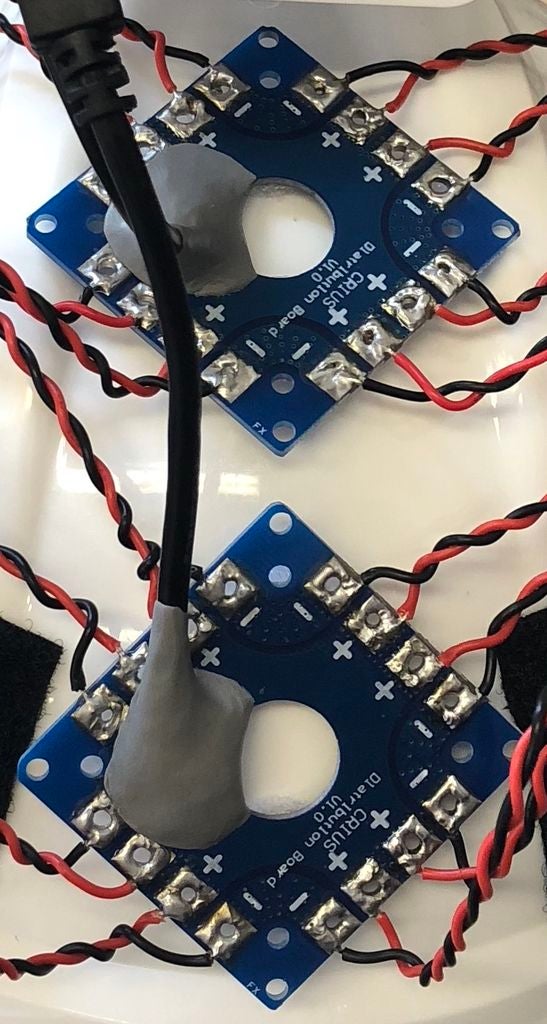

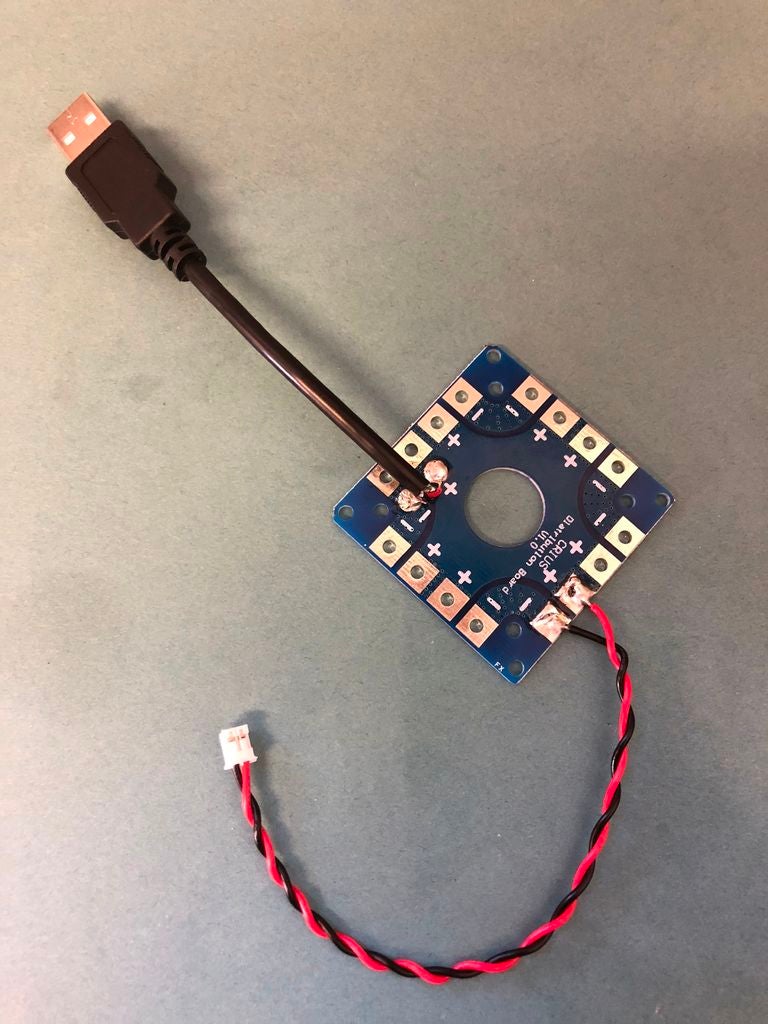

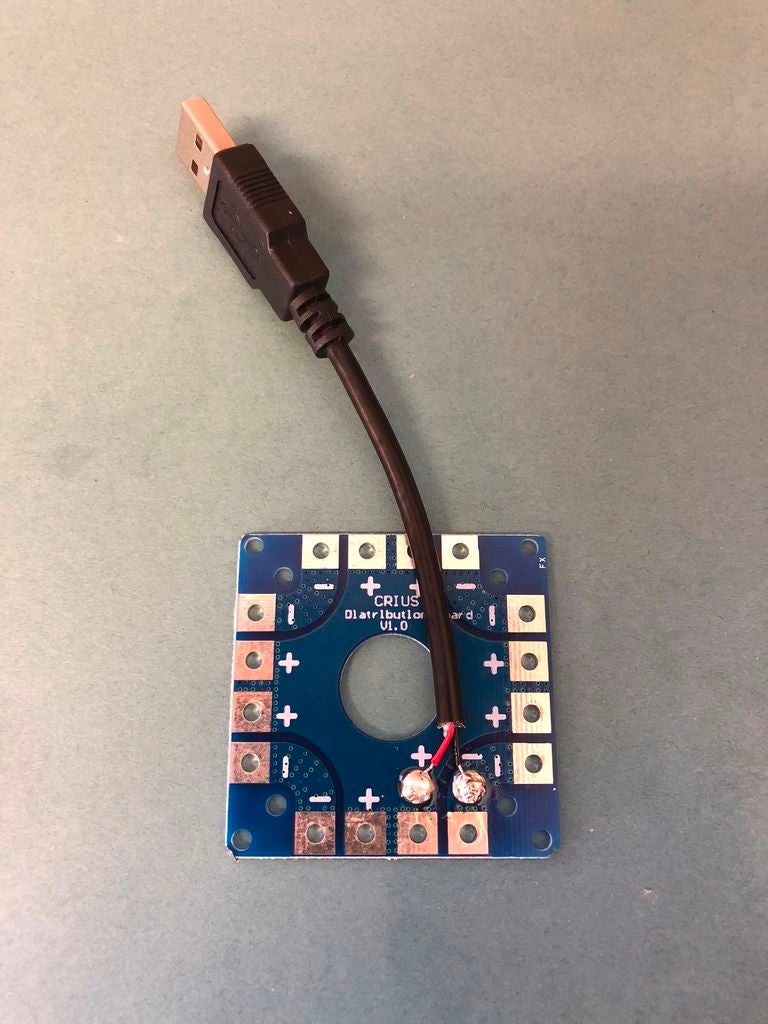

- 將焊接器兼容的USB-A插頭插入電源發射板輸入端（參見圖49）

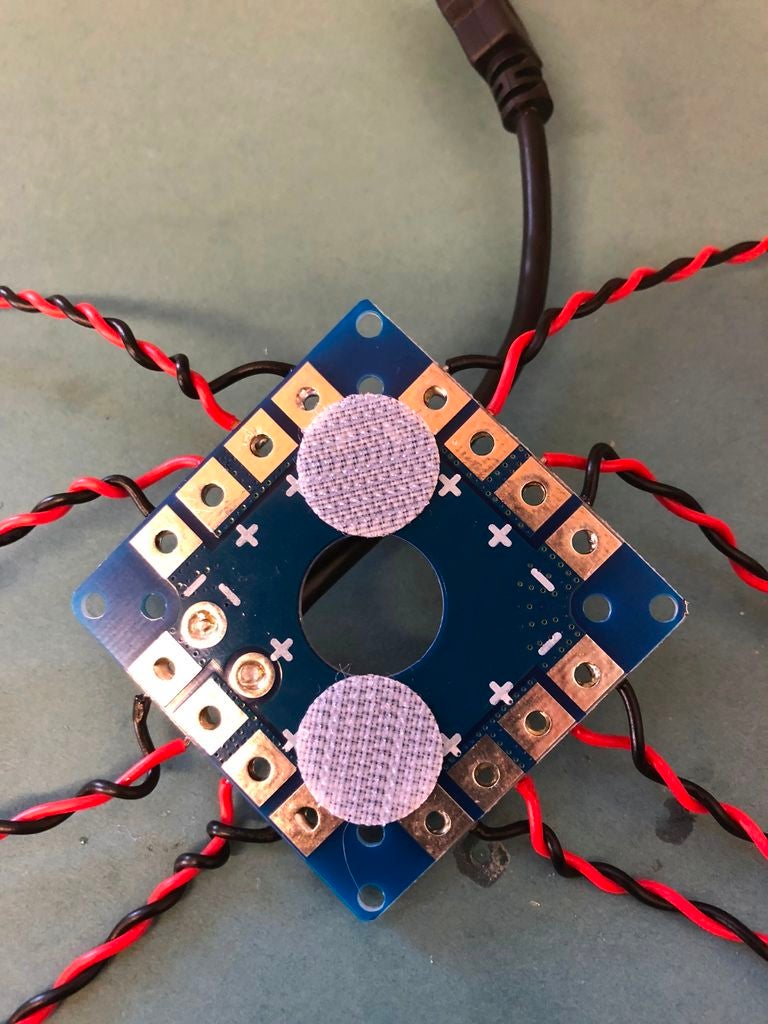

- 焊錫8將JST插頭線組件擰到電源發布板輸出上（參見圖50）

- 將維可牢尼龍搭扣（掛鉤側）粘貼到電源發布板的背面（見圖51）

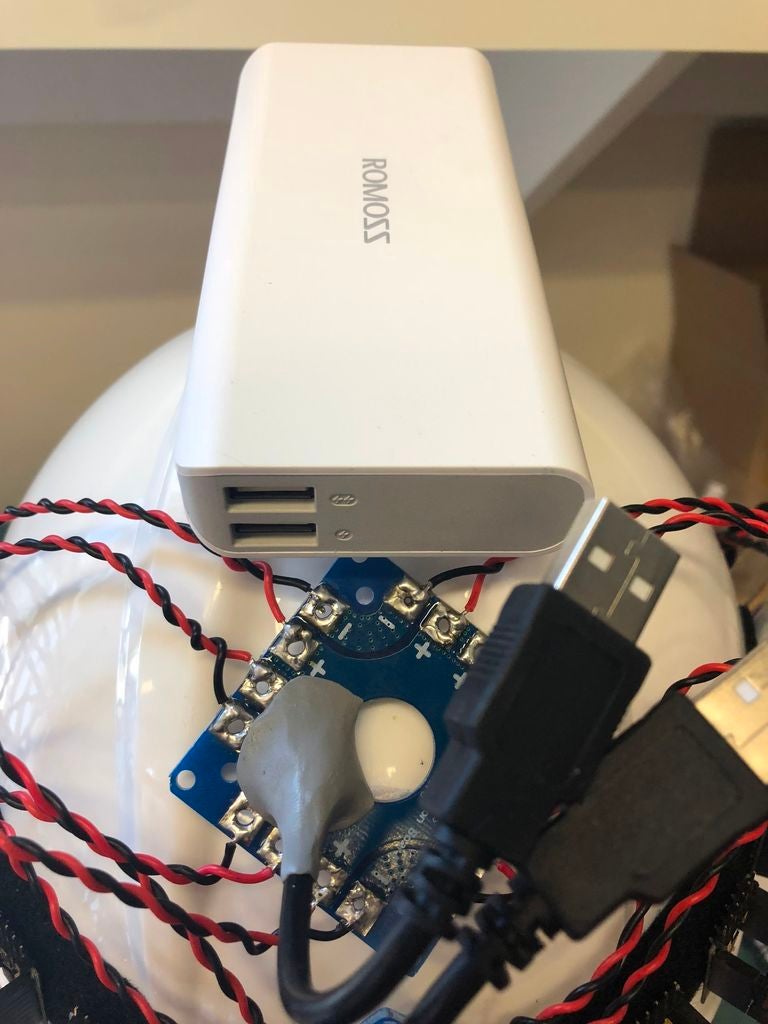

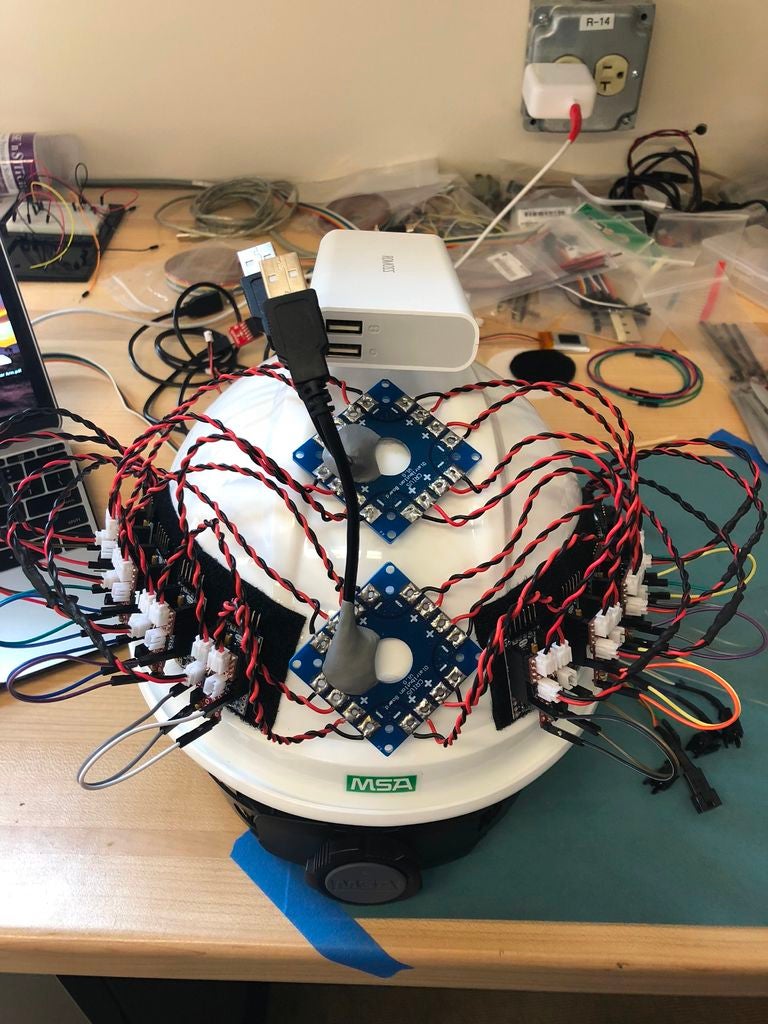

- 制作另一個電源發電板組件（圖52顯示了頭盔上的電源發電板）

- 將四個微處理器連接到頭盔兩側的每個維可牢尼龍搭扣帶并插入所有輸入/輸出（見圖53，54）

步驟5：實現代碼

好的，現在是時候上傳代碼了。在您準備好震撼世界之前，您需要調整一些東西（在每個微處理器上）。此外，由于我們正在使用ProMini，您需要一個FTDI分線板才能將微處理器連接到您的計算機。

- 請記住，這些說明需要在每個晶須上進行單獨使用微處理器。

- 首先，使用萬用表測量VCC輸出電壓和10k電阻兩端的電阻。將這些值輸入到代碼中各自的位置。

- 然后，仔細檢查所有其他變量是否設置為正確的輸入/輸出（例如，mtr，flexADC等）

- 然后，啟動電機電路（插入運行到電機的電源發布板），將FTDI板（連接到USB/計算機）插入第一個ProMini，然后上傳代碼。

- 一旦啟動并運行，您將在串行監視器中看到阻力，彎曲和前向強度將打印。現在是時候校準晶須了（每個晶須都是獨特的，基線電阻略有不同）。將STRAIGHT_RESISTANCE變量設置為基線電阻（即，未彎曲的晶須位置）打印的任何值。然后，將BEND_RESISTANCE變量設置為STRAIGHT_RESISTANCE + 30000.0。在原始代碼中，該變量旨在反映彎曲90度時的柔性傳感器電阻輸出。由于我們的晶須不能接近完整的90度彎曲（至少在典型情況下），因此在基線電阻上添加30000.0歐姆就可以了。盡管如此，請隨意將彎曲阻力設置為最適合您的應用。如果你已經正確設置了所有東西，那么你會看到當胡須彎曲時，將打印0度（或多或少）的彎曲角度。一旦校準了所有晶須單元，就可以從最后一個微處理器上斷開FTDI板，并給晶須電路加電（插入剩余的電源發射板上的晶須）。

只需回過代碼中的幾點：

- 一旦計算出電壓和電阻，就會執行兩種不同的映射函數。第一個將電壓/電阻映射到彎曲角度（即60000.0歐姆 - 》 0.0度彎曲），第二個隨后將彎曲角度映射到電動機強度（即0.0度彎曲 - 》 30.0 PWM單位電動機強度）。您可能需要稍微調整第二個映射函數以使其恰到好處。彎曲參數最初設置為5.0和80.0，電機輸出參數設置為30.0和130.0。這些價值觀符合我的目的。低端小于5.0度的任何東西都會引起問題，因為傳感器在基線處波動大約+/- 3.0度。超過80.0的任何東西都是不必要的，因為傳感器很少彎曲超過這個角度。我使用的振動盤具有約40.0個PWM單位的閾值（即，直到輸出達到約40.0時才會明顯振動）。從30.0開始范圍有助于緩沖初始振動水平。我將上限設置為130.0，因為這個級別對于上層前額顯示強度來說足夠強烈。

- 我有意進一步修改它，以便進行連續的柔性傳感器自校準。目前，當使用晶須時，基線電阻可能會顯著波動超過初始設定值。這可能導致晶須靈敏度/功能降低。如果要實施連續自校準，那么有希望消除這種有害現象。目前，您可能需要不時重新校準胡須。

第6步：訓練和學習。..。..
