第1步：功能

輸出功率

30瓦x 2 @ 4歐姆

輸入功率

16 - 24V DC

內置保護

過載保護

短路保護

過熱保護

注 - 請參閱圖片以便更好地理解

第2步：我已經使用了

LCSC

TDA2050

22K

680R

2.2R

0.47uF

100nf 50V

22uF 25V

470uf 35V

1uf 50V

XT30

烙鐵

PCB支架

XT30連接器

24V SMPS

靈活武器

鋁制散熱器

烙鐵

PCB支架

XT30連接器

24V SMPS

靈活武器

烙鐵：http

PCB支架

XT30連接器

24V SMPS

靈活武器

注 - 請參閱圖像以便更好地理解

第3步：電路圖

您可以看到電路圖，使其更容易

S.第4步：贊助商

步驟5：PCB板設計

我使用EasyEDA使用 STMicroelectronics 提供的電路圖創建我的PCB，我花了大約2個小時來設計

你可以看到我已經將XT30用于揚聲器輸出以便于即插即用

您可以下載Gerber文件

Gerber和電路圖 - http：//bit .ly/2X15vQG

注意 - 請參閱圖片以便更好地理解

步驟6：訂購PCB

現在訂購PCB非常容易不花費你太多，是的，你很容易在一個Perf板上做到這一點，但PCB看起來比Perf板更好，工作非常安全所以你可以投入很少的工作和金錢來獲得專業的結果

For這個項目，我使用了 PCBGOGO 服務來制造我的PCB，我花了大約24小時制造我的PCB，并在7天內將它交付給我的門步驟和質量是非常驚人的

注 - 請參閱圖片以便更好地理解

第7步：焊接

我收集了所有組件并首先焊接了所有電阻，然后焊接了電容器到電路圖并使用切割機切割所有的額外的腿

然后我焊接了XT30連接器

之后，我已經焊接了主要的Ic TDA2050它花了我大約30分鐘

注意 - 請參閱圖片以便更好地理解

步驟8：停止

我用了4個站點來給它一些間隙

注意 - 請參閱圖像以便更好地理解

步驟9：散熱

我使用了體積大小的散熱片進行散熱，因此非常需要使用Heat Shink否則你將燃燒芯片

使用優質熱化合物以獲得更好的熱流是非常重要的

我在TDA2050 IC上涂抹少量熱化合物并擰緊它用散熱器

注 - 請參閱圖片以便更好地理解

步驟10：電源

我使用2個SMPS，每個24V @ 6安培，總共48V @ 6安培

SMPS是串聯連接“它被稱為Daul電源”

+24 - 0 - 24 V

您也可以使用基于變壓器的電源沒有問題

步驟11：設置和欣賞

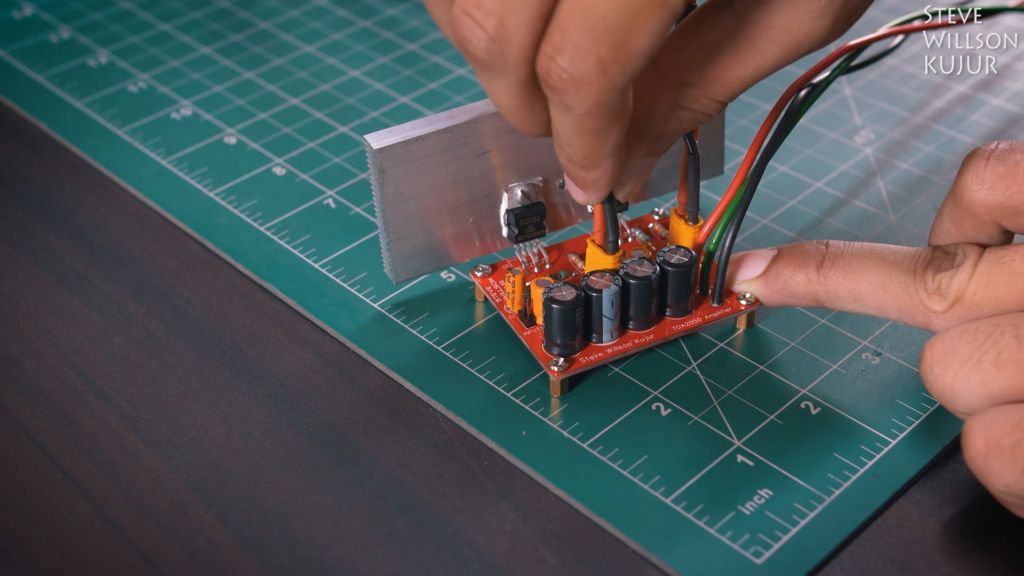

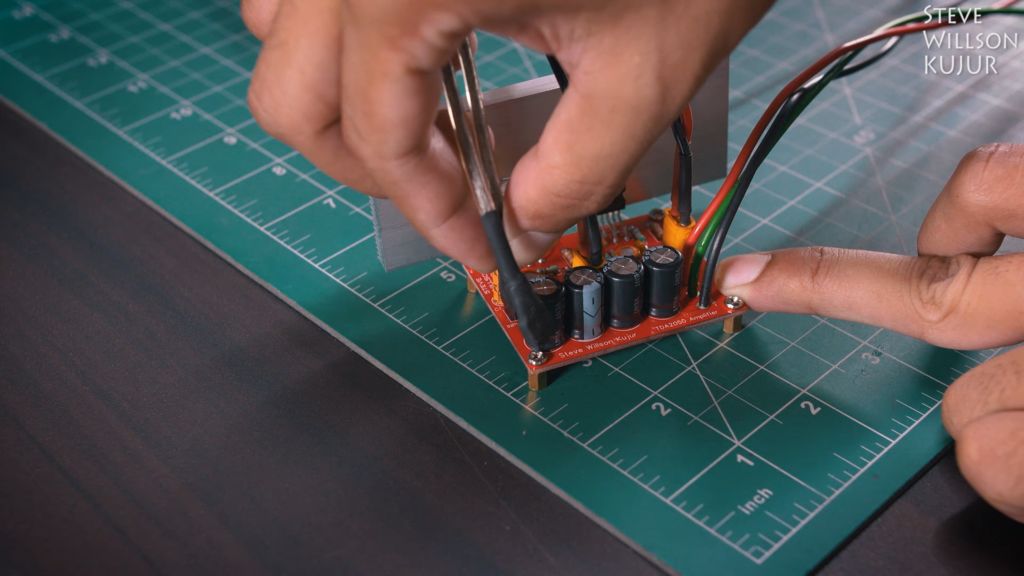

首先我將揚聲器連接到XT30連接器

然后我將3電源線連接到雙電源

第三我通過公頭連接了2根音頻輸入線

如何打開電源并播放歌曲“Enjoy”

電源供應

負極 - 黑色電纜

接地 - 綠色電纜

正極 - 紅色電纜

來源輸入

第一個男性標題 - 右輸入

第二個男性標題 - 左輸入

揚聲器輸出

第一個XT30連接器 - 右揚聲器

第二個XT30連接器 - 左揚聲器
