OpenPOWER CAPI簡介
OpenPOWER是以IBM、NVIDIA、Mellanox、Google、TYAN為首的5家公司于2013年8月發起的一個技術推廣聯盟，截止到2015年6月，OpenPOWER會員數量超過了130家，來自于中國的廠商就超過了20家。

OpenPOWER所推廣的技術就是基于IBM POWER8及以后的處理器與平臺技術，這其中POWER8處理器所具備的一致性加速處理器接口（CAPI，Coherent Accelerator Processor Interface）就是一個重要的技術點，也正是它讓FPGA迅速成為了新一代異構計算的亮點。

?

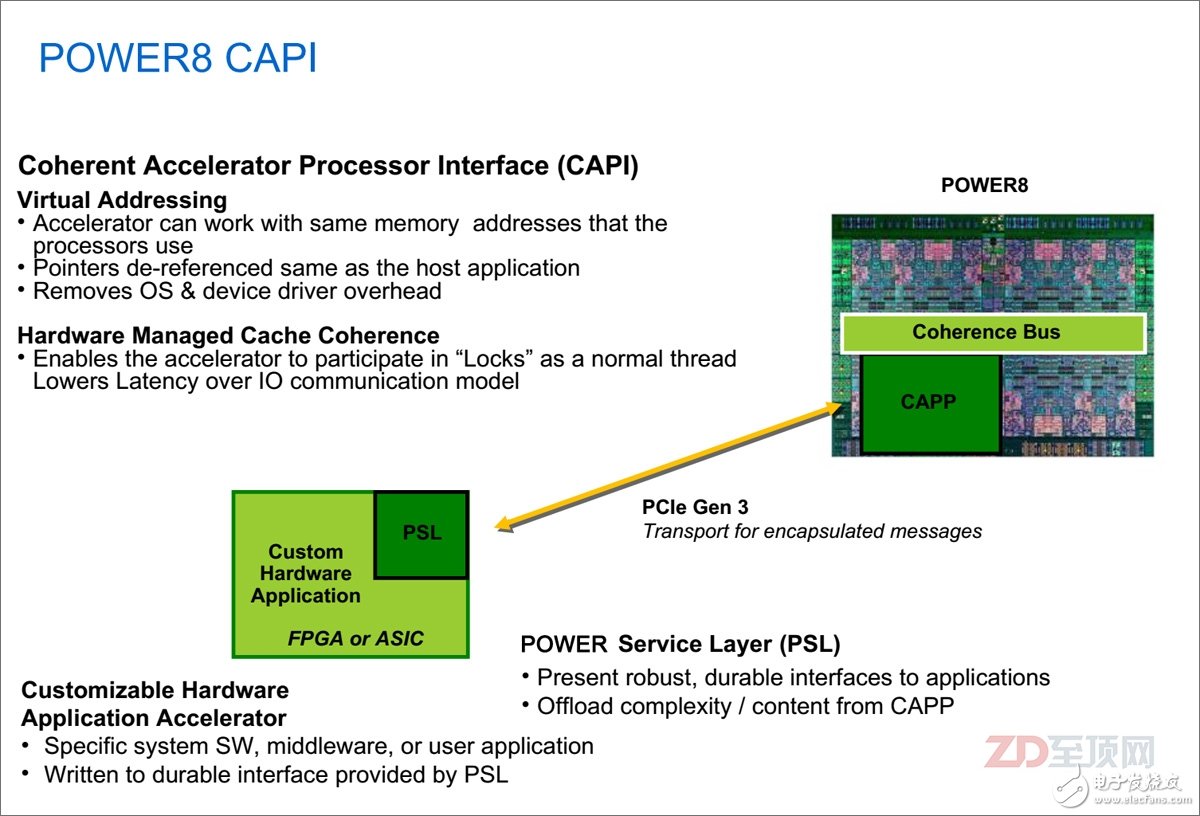

CAPI的基本原理就是通過在POWER處理器（從POWER8開始）內部設置一個一致性加速處理器代理（CAPP，Coherent Accelerator Processor Proxy），而在外置的加速卡上，則內置POWER處理器服務層（PSL，POWER Service Layer），其與CAPP配合，為加速卡在CPU上打通了一個“后門”。加速卡（PSL）與CPU（CAPP）之間采用成熟的PCIe總線+CAPI協議進行數據傳輸，但不用走復雜的PCIe I/O模式，并獲得了與CPU對等訪問虛擬內存地址的能力。目前POWER8內部共有兩個CAPP，單CPU可外接兩個CAPI加速卡

CAPI最為關鍵的重點就在于一致性（Coherent），它是能實現CAPI外設與CPU對等訪問內存的關鍵，否則在應用編程上仍然要有較大的調整。而之所以能實現這一設計，是因?yàn)樵贗BM提供的PSL硬核模塊（可以集成于合作伙伴的芯片，或?qū)懭隖PGA）中包含有256KB的緩存，而在CPU內部，CAPP則負責維護CAPI一側的緩存行目錄，以保證CPU級的緩存一致性（CC，Cache Coherency ）。這就相當于在CPU內部額外增加了一個特殊的處理核心（相當于給CPU開了一個外掛），其對于內存的訪問與其他“正常的”CPU核心是對等的，納入到統一的CC范疇，這就與傳統的通過PCIe插卡實現加速的方式有了本質的不同。

?

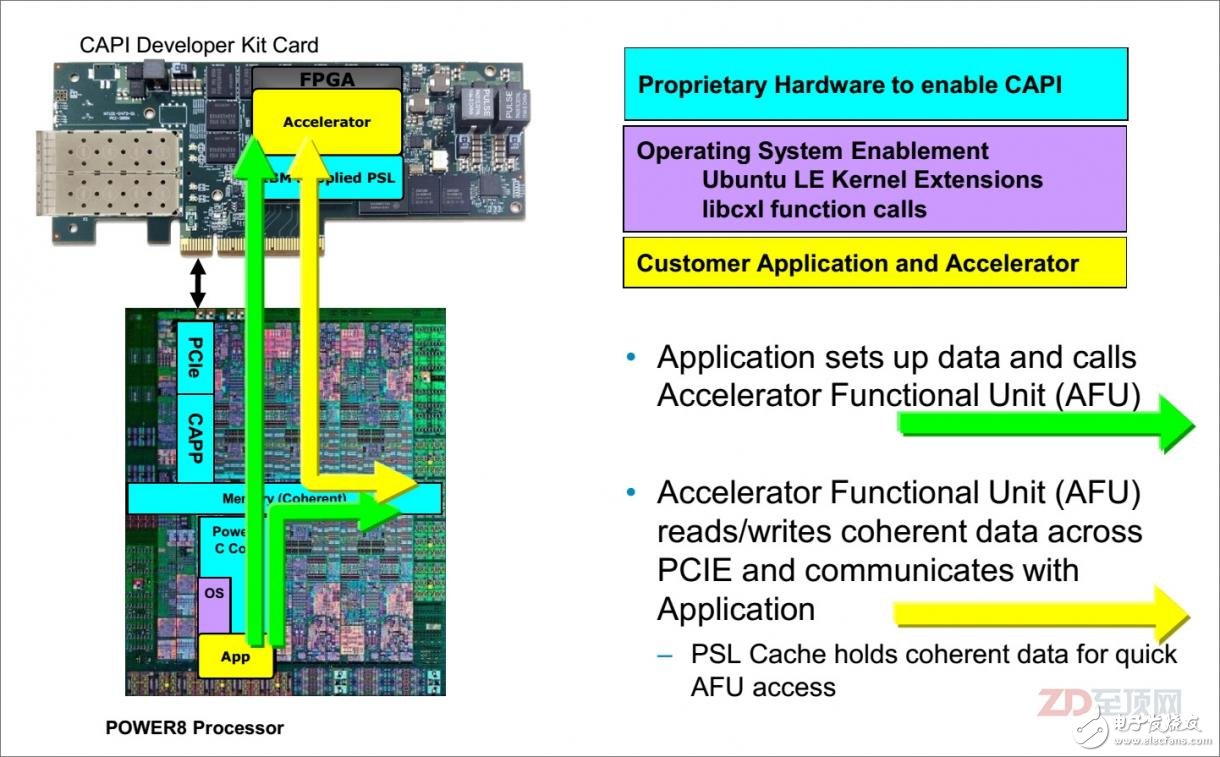

在具體的FPGA加速應用中，應用透過CAPP與PSL的連接，掛載加速卡指向已經設置好的內存數據，PSL與CAPP一起協同，讓FPGA里的加速功能單元（AFU，Accelerator Functional Unit）可以與CPU實現對等訪問——可直接看到應用所指向的虛擬內存地址，并通過PCIe總線與應用溝通

在CAPI+FPGA的應用中，用戶先將相關應用的加速算法，以HDL（目前主要是Verilog HDL和VHDL）寫入FPGA，構成加速功能單元（AFU），它就是上文提到的那個“外掛的特殊CPU核心”。然后再通過PSL與CAPP的協同，將AFU“嵌入”到CPU里，被應用發現并直接調用。由于緩存一致性的保證，AFU可以直接讀寫應用所管理的虛擬內存空間，以一種嵌入式的外掛處理模式實現應用的加速。從某種意義上說，“外掛”的AFU的作用有點像CPU的加速指令集（比如SSE、MMX等），但可靈活變換且效率明顯更高。

?

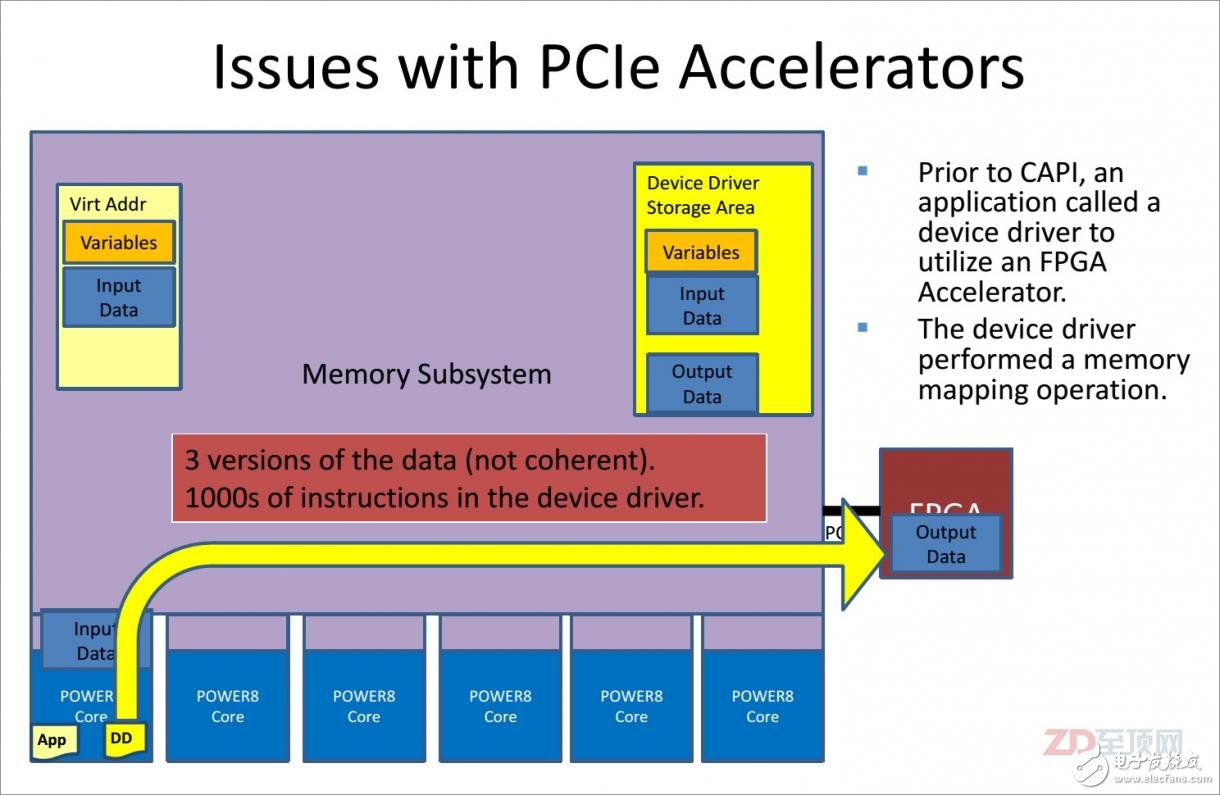

在非CAPI加速體系中，傳統的加速卡是以一個I/O設備存在的，這必然需要虛擬地址的重新影射，從而在內存中會生成3個數據副本，并需要大量的驅動訪問指令，后果就是延遲的增加

?

?

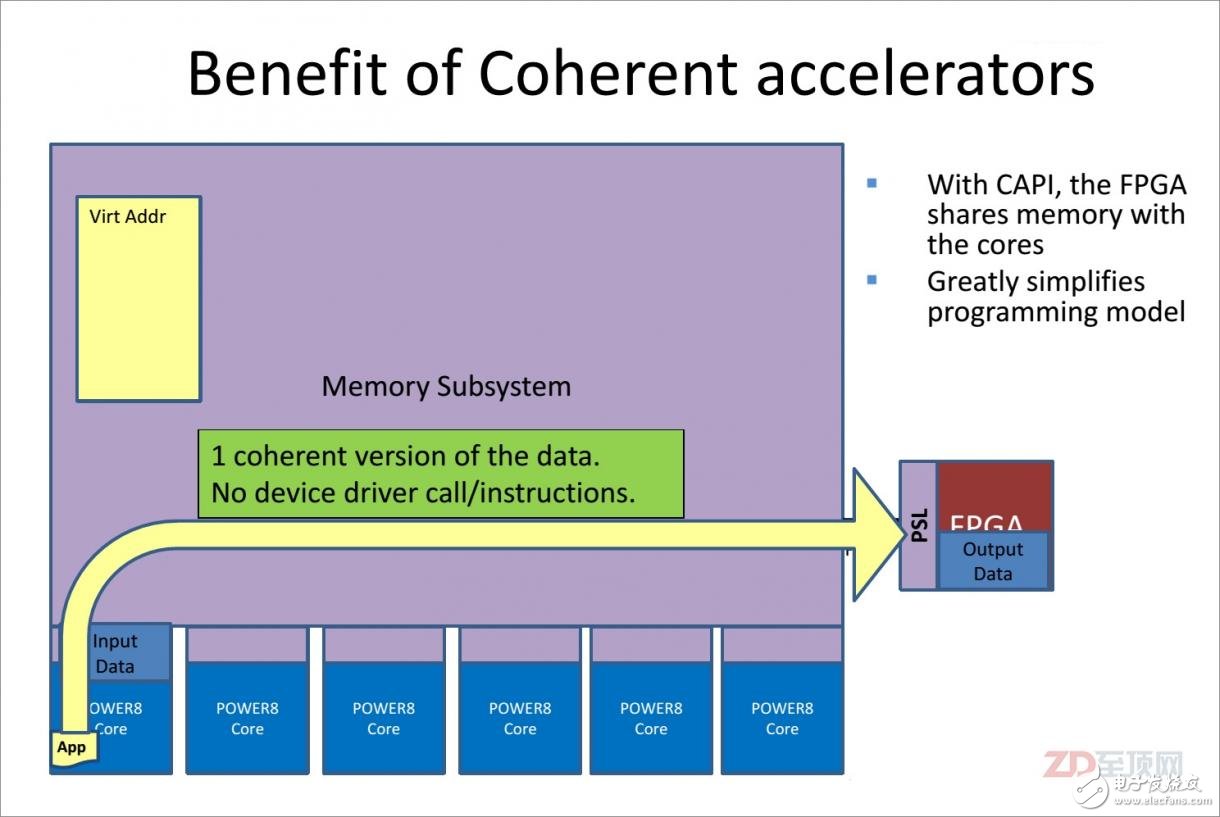

在CAPI體系下，CAPI加速器與CPU實現了對等訪問，共享虛擬地址，數據無需轉手，直接在加速器與應用之間進行溝通。在實際使用時也很簡單，CAPI加速卡可以安裝在任何提供PCIe3.0接口的OpenPOWER Linux服務器上。應用軟件只需要調用一個CAPI函數，即可直接利用CAPI加速，而在對Linux更新驅動后，即可直接調用原有IM/GM等兼容接口函數

?

?

由于CAPI接口并非傳統意義上的I/O驅動模式，直接走硬件代理與CPU溝通，所以從應用的全局視角，數據的訪問步驟明顯降低（FPGA與CPU對等訪問），讓數據訪問效率大幅度提高，總延遲約是傳統模式的1/36，同時這種應用加速設計，對于應用的編程修改影響最小

?

?

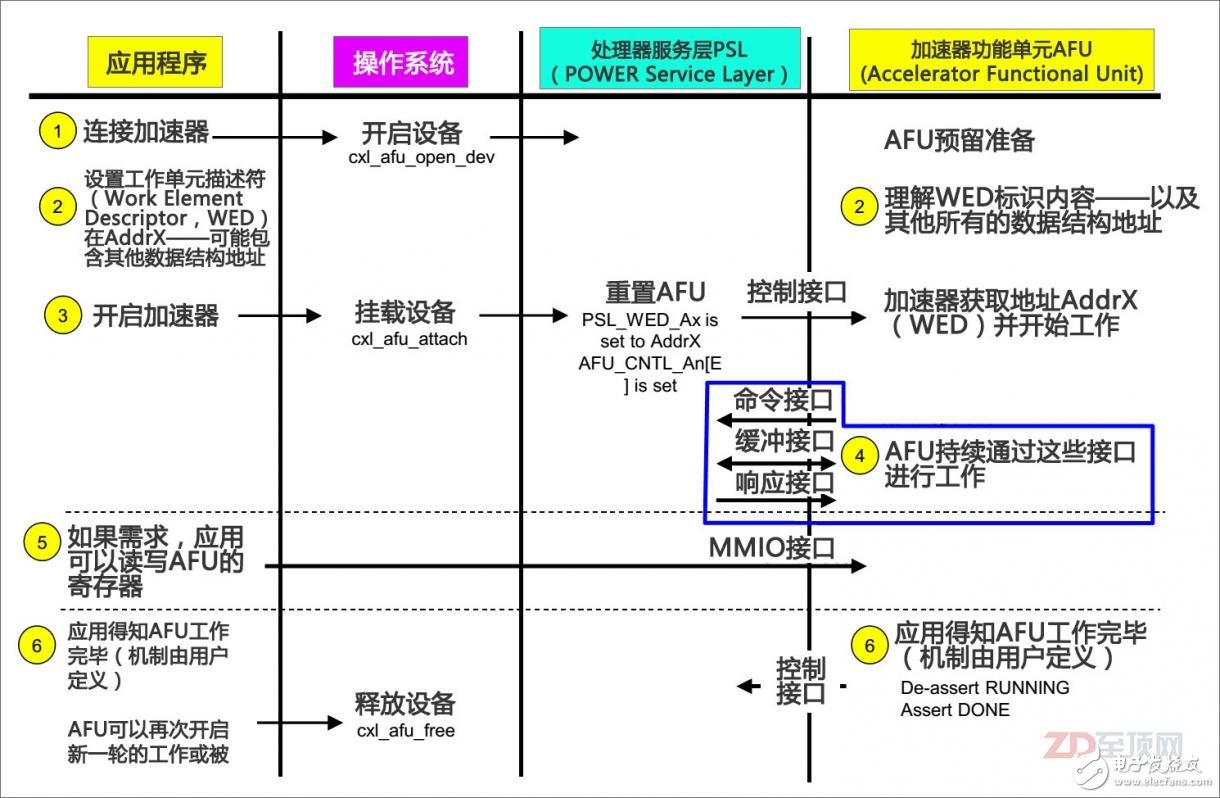

一個典型的CAPI加速器，從準備加速到完成加速的溝通流程相當?shù)暮啙嵜髁耍梢曰究偨Y(jié)為——應用：CAPI加速器，我看到你了；CAPI加速器：應用，我已經為你準備好了；應用：我要處理的數據在內存地址AddrX處，剩下的工作就交給你了；CAPI加速器：好的，沒問題；（開始循環加速）……CAPI加速器：報告應用，已經處理完畢；應用：好的，你先休息吧，有事我再叫你

從以上圖片可以看出，由于CC特性的加入，讓CAPI加速卡避開了傳統I/O設備的驅動模式，直接以“硬件代理”的方式嵌入應用的執行，因此在總體的命令開銷方面有明顯的減少，這直接帶來的效果就是延遲大幅降低——總延遲約只有傳統加速模式的1/36，并且?guī)砹烁蟮暮锰帯捎跊]有了傳統I/O設備層，應用平臺為了適配加速器的編程修改非常小，應用開發者完全可以將應用做成自適應模式，在非CAPI平臺上采用傳統的處理模式，當發現系統有CAPI加速器則自動打開CAPI模式，這顯然非常有利于CPAI加速模式在相關應用領域里的普及。

在具體的應用環境中，目前CAPI還不能用于虛擬化平臺（比如OpenKVM），但完全支持基于Linux核心的Docker容器平臺（現在的CAPI全面支持Ubuntu 14.10）。按照IBM未來的發展規劃，新一代CAPI正在路上，它將基于PCIe 4.0規格（也可能會采用新的總線接口），并稍加改動，連接帶寬較PCIe 4.0稍微提高，以抵銷CAPI協議的開銷，從而讓加速器可以充分利用到PCIe的帶寬。另外，CAPI的虛擬化（多個應用可以分時復用加速器）也將是必然的，并且單一PSL未來可以掛載多個AFU，在FPGA內部可以同時具備4個AFU，PSL分別為它們保存各自的虛擬空間地址，并與CAPP一起保持緩存一致性，這就相當于給系統同時配備了4個外掛核心。在操作系統方面，未來還將支持AIX、RedHat等OS，這將意味著除了PowerLinux平臺，傳統的AIX POWER服務器上的應用也將能享受到CAPI加速。

CAPI+FPGA應用實戰

借助于OpenPOWER聯盟，很多廠商都投入到了CAPI+FPGA的加速卡設計中，中國的恒揚科技股份有限公司（Semptian）即是其中之一，其最新推出的Semptian NSA-120是一款基于XILINX Kintex UltraScale FPGA的CAPI PCIe板卡，采用PCIE x8 Gen3 接口規格，支持兩路DDR3 1600 SODIMM（容量為2x8GB），而首先投入的AFU，是針對大數據存儲中常用的糾刪碼（Erasure Code）的編/解碼加速。

?

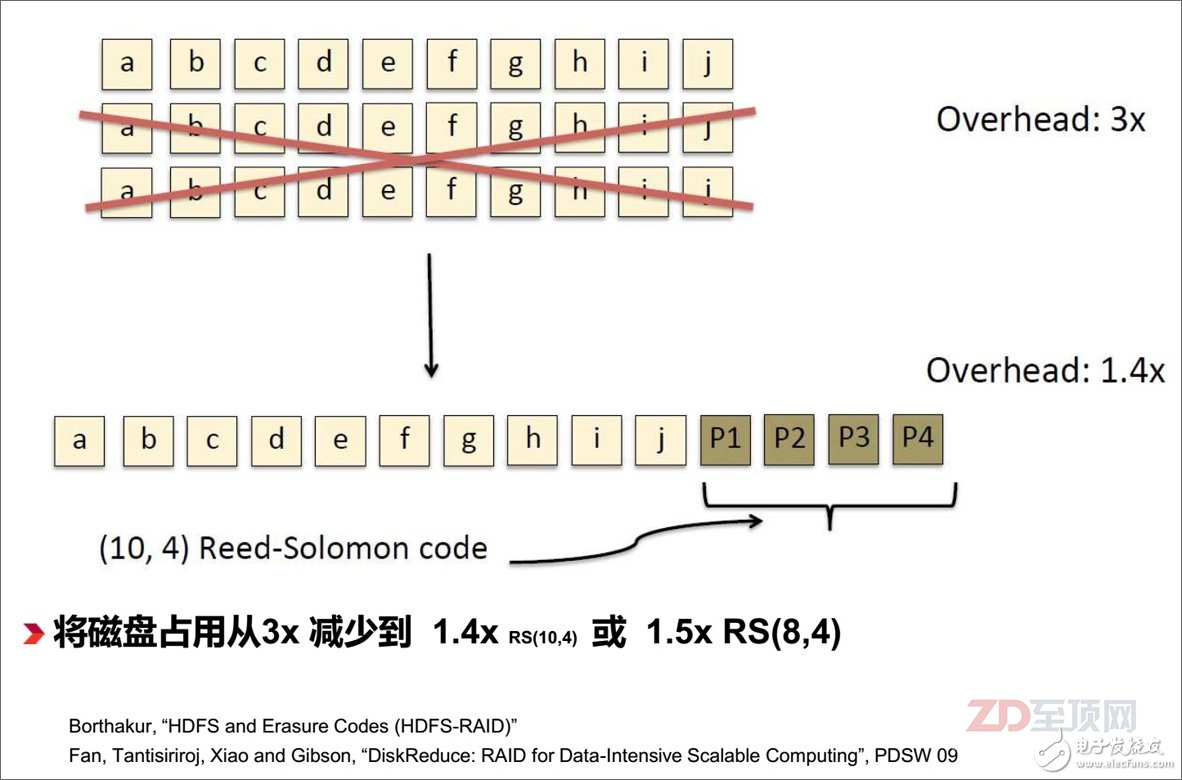

糾刪碼是應對降低海量分布式存儲占用空間的常用手段，相對于傳統的3復本冗余的存儲模式（相當于3x容量占用），糾刪碼冗余的存儲容量只相當于原數據量的1.4x，降低了超過50%的存儲空間需求，但在大規模數據讀寫過程中，糾刪碼的實時編/解碼運算對于服務器CPU來說將是一個比較大的占用，在分布式應用架構中，這意味著將影響應用本身的性能

?

?

通過Semptian NSA-120的加速，獲得了明顯的糾刪碼的性能提升，如果再多加一塊Semptian NSA-120（雙CPU配置時最多可插4塊），性能還會進一步提高

?

?

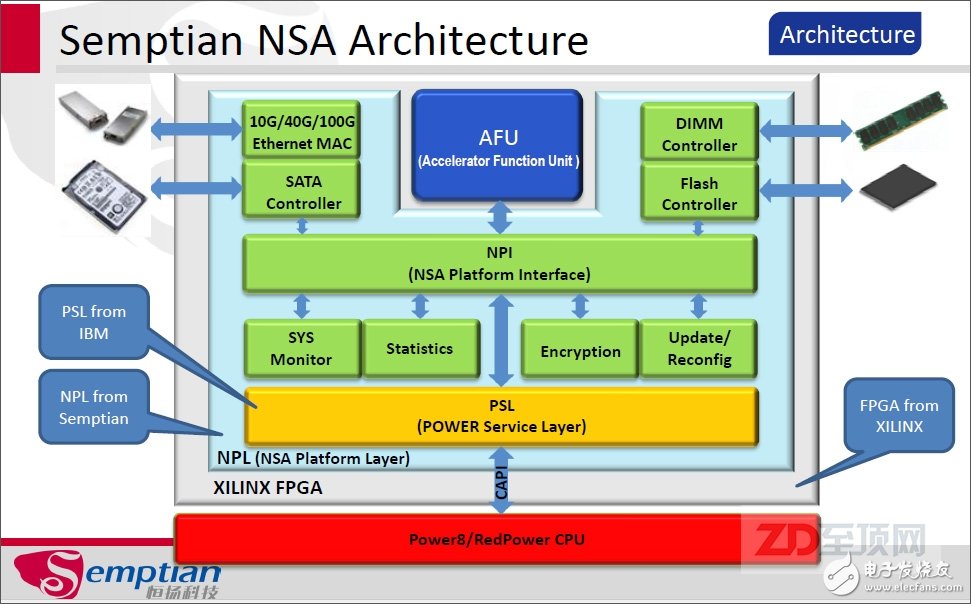

為了進一步方便ISV與AFU的開發者，恒揚科技專門提供了NPL（NSA Platform Layer），即FPGA基礎平臺，幫助AFU開發者硬件無感知的開發AFU算法單元

根據恒揚科技大數據采集與分析產品經理張軍的介紹，目前FPGA的編程環境已經有了很大的改善，這其中OpenCL開發平臺的發展直到了重要的推進作用。雖然現在仍然很初級，但對于傳統的應用開發者來說，借助OpenCL開放的標準化平臺，已經可以相對較為容易的上手，而在底層編程部分，仍然會通過FPGA廠商的專用工具進行HDL編譯，再寫入FPGA。此外，F(xiàn)PGA廠商也在像NVIDIA那樣，提供自己的集成開發環境（IDE），它的作用相當于CUDA之于GPGPU，為開發者提供更完整的工具包，加速FPGA的編程。比如賽靈思的 SDAccel開發環境，就可為賽靈思的FPGA加速OpenCL、C和C++內核的開發與部署。相應的CAPI-FPGA加速卡廠商，也會提供底層平臺，方便開發者基于自己的板卡進行AFU開發。比如恒揚科技就提供了NPL和相關的SDK，可以讓開發者專心于AFU的算法實現。

另一個典型的CAPI加速實例則是外置存儲加速，IBM基于CAPI控制卡+自己的FlashSystem全閃存陣列，提供了一套NoSQL數據引擎，由于CAPI將傳統的PCIe控制卡的I/O開銷省去，大大降低了系統延遲，成為KVS數據平臺更好的選擇。

?

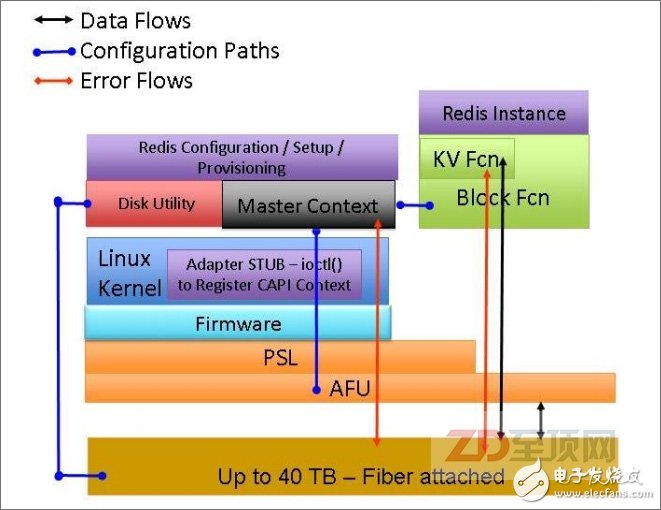

IBM基于支持CAPI+全閃存陣列而推出NoSQL數據加速引擎，配套全閃存陣列可以通過CAPI加速卡直接訪問應用內存空間，大大降低了數據傳輸?shù)难舆t，非常有利于單筆數據訪問量少，但I(xiàn)O密集的鍵值存儲（KVS，Key-Value Store）平臺

?

?

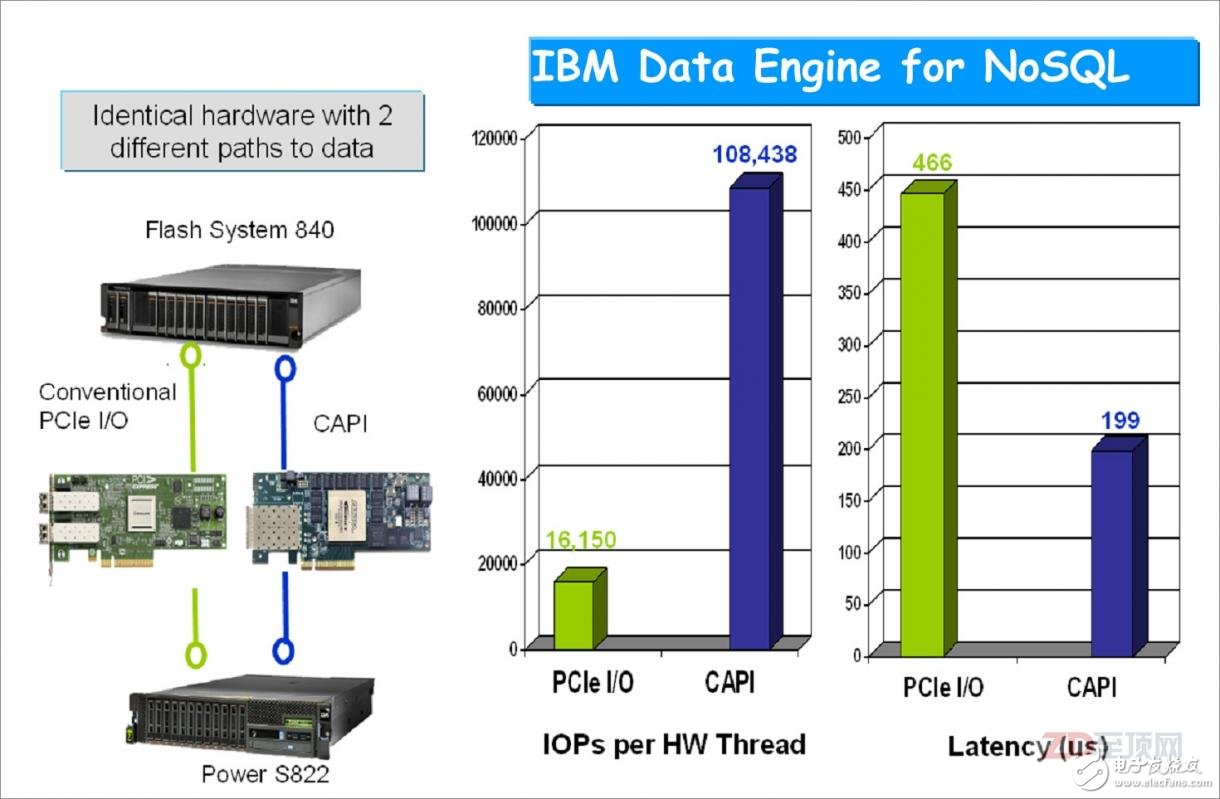

通過與非CAPI控制卡連接的性能相對比，可以看出由于CAPI連接并不是傳統的I/O驅動模式，而近似于CPU直聯，所以在IOPS性能與延遲性能上較傳統的PCIe控制卡有明顯的提升，不過如果是大數據塊傳輸，CAPI控制卡在總帶寬上可能會有一定劣勢，但到下一代CAPI這將不再是問題
