什么是異構計算？可能在很多人看來感覺高深莫測，我們可以先用一個比喻來簡單的解釋一下。比如在做簡單的整數算數時，知道算法口訣的人，心算即可，但遇到比較復雜的算數問題時，就得需要一個計算器了，但在這個運算過程中，一些簡單的計算可以提前由心算完成再輸入計算器，比如計算“（5+2）÷26”，可能我們直接就輸入“7÷26”了。又或者是完全交給計算器進行計算，但這也需要人腦控制手指進行計算器的數值輸入，此時你的大腦與計算器就構成了完成這道數學計算任務的“異構計算系統”。

?

日常生活中最常見的異構計算——人腦+計算器

就像你的大腦的結構與計算器完全不一樣，異構計算，顧名思義就是在系統內參與計算的執行單元在指令集架構（ISA， Instruction Set Architectures）層面是不同的。最為典型的例子，就是通用計算圖形處理器（GPGPU，General-Purpose computing on Graphics Processing Units），與現場可編程門陣列 （FPGA，F(xiàn)ield-Programmable Gate Array）。從嚴格意義上講，ISA相同，只是處理核心大小同的組合，并不算是異構計算，比如英特爾的x86處理器+MIC（集成眾核加速器），以及ARM處理器的big.LITTLE大小核心的混合設計。

異構計算簡史

為什么要用異構計算，想想開頭的例子就清楚了，如果人腦就是主流的通用處理器的話，那么異構計算就是為這個處理器額外配備的“計算器”，用來執行更高復雜度的計算或應用，而這種復雜度主要指的就是超大規模的并行處理，對于更擅長串行處理的CPU來說是一個極大的互補。

異構計算的概念本身其實并不新鮮，最早可以追溯到30年前（在某些定義中，則是以指令集的處理模式來區分異構，但基本上已并非是主流概念），可要談到異構計算的真正崛起，則要從2001年用GPU實現通用矩陣計算開始，而標志性事件發生在2005年，GPU終于在執行LU分解（用于解線性方程組）的性能方面戰勝了CPU，從那之后，基于GPU的大規模并行計算方案開始嶄露頭角。

?

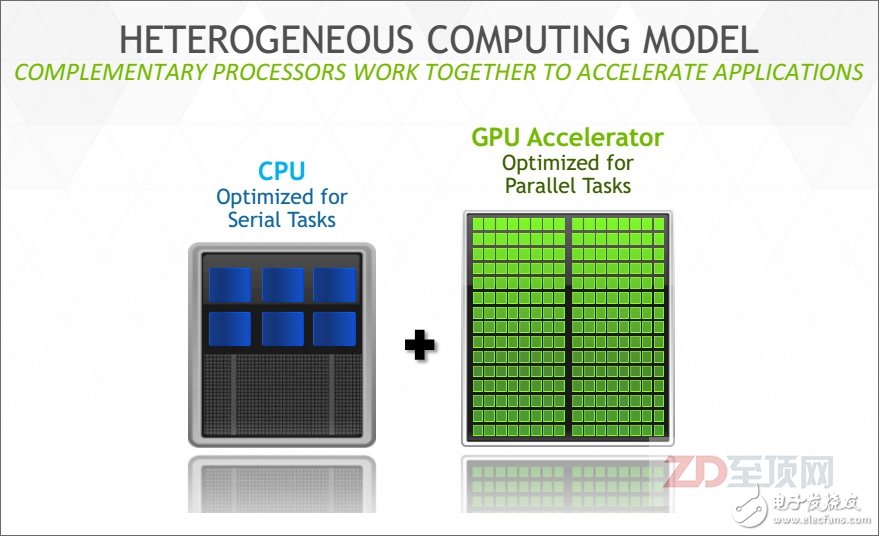

CPU+GPGPU是目前最為知名的異構計算組合，也是第一代異構計算的典型代表

2007年，NVIDIA推出了專門用于簡化GPU應用編程的統一計算設備架構（CUDA，Compute Unified Device Architecture），它標志著GPU的通用計算應用開發開始走向易用、成熟。時至今日，GPU+CPU的異構計算系統已經越來越多的出現在高性能計算系統（HPC），大大彌補了CPU在浮點運算方面的能力。

當然，在GPGPU之前其實還有多種芯片在向通用計算領域邁進，其中之一就是FPGA，它是最可匹敵于GPGPU的異構計算技術。

?

2012年英特爾發布的Atom E6x5C嵌入式處理器，就已經在單Socket封裝上整合了Altera的FPGA，但這個FPGA的主要任務不是計算，而是針對不同應用場景的I/O定制化與指定的信號處理，很難用于通用場合

FPGA于1985年誕生，很快就開始嘗試在通用計算領域的運用，可以說比GPGPU的出現還要早。GPGPU所擅長的浮點運算，F(xiàn)PGA同樣也在積極參與，但成果遠沒有GPGPU顯著（看看超級計算機全球TOP500的排名配置就知道了），而在整數型運算方面，雖然FPGA更有優勢，可惜那時的計算量除非個別應用，普遍并不大，CPU自己就能搞定，所以FPGA加速更多用于細分應用市場，應用規模相對來說并不大。不過，隨著物聯網、大數據、人工智能、機器學習等新興的大規模數據處理需求的不斷涌現，現在它的機會要來了，而且底層互聯 技術也比當前的異構系統更為先進，它就是由OpenPOWER CAPI所開辟的新一代異構計算平臺，主打CAPI+FPGA的組合。

而在我看來，它們其實是開啟了第二代異構計算的時代。

FPGA如何為應用加速？

從第一款FPGA芯片于1985年由Xilinx（賽靈思）正式推出至今，已經有30年歷史，它是在可編程陣列邏輯（PAL，Programmable Array Logic）、通用陣列邏輯（GAL，Generic Array Logic）、復雜可編程邏輯器件（CPLD，Complex Programmable Logic Device） 等技術的基礎上進一步發展的產物。與CPU不同的是，它的邏輯是硬件可編程的，而CPU則是通過軟件編程來執行相應的計算，和專用集成電路（ASIC，Application Specific Integrated Circuit）相比，它又相當于一種半成品的邏輯芯片，ASIC則是針對某類應用進行專門的固化設計，以達到最優的性能。

從字面意思上就可以想像得到FPGA是一個可隨意定制內部邏輯的陣列，并且可以在用戶現場進行即時編程修改內部的硬件邏輯，這一點是CPU和ASIC都無法做到的。要想明白FPGA的原理，的確需要一定的數字電路基礎，在此只做簡要的介紹，以解釋為什么FPGA可以在某些工作上比CPU更為出色。

?

FPGA的內部主要是由用于實現硬件邏輯的邏輯塊（LB，Logic Block）、負責LB互聯的內部互聯交換節點（IS，Interconnection Switch）以及負責輸入輸出的I/O Block組成，它們都是可編程的，而隨著技術的進步，F(xiàn)PGA芯片里也越來越多的集成相關的固定器件與硬核（IP）電路，如乘法器、數字信號處理器（Digital Signal Processor）等，以進一步加速相關的運算，并完善相關的功能（比如I/O）

?

?

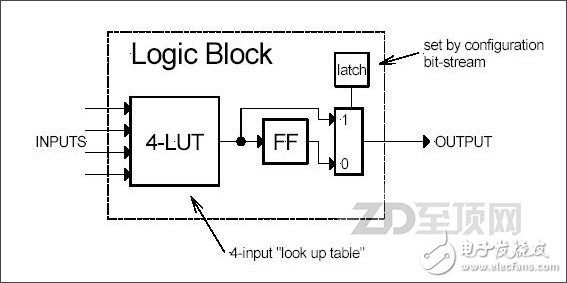

LB是FPGA內的基本邏輯單元，是FPGA可實現邏輯編程的基礎，而在LB中最常用的邏輯編程器件就是查找表（LUT，Look Up Table，又稱直譯表），通過編程它可以實現輸入與輸出的直接對應關系，從而實現了輸入與輸出的硬邏輯，在應用時，直接根據輸入的值，通過LUT給出相應的輸出值。輸入的組合根據輸入端口數量而定，比如4個端口就可實現16種輸入組合（2的4次方），而一個LB可以包含有多個LUT，實現更復雜的邏輯組合

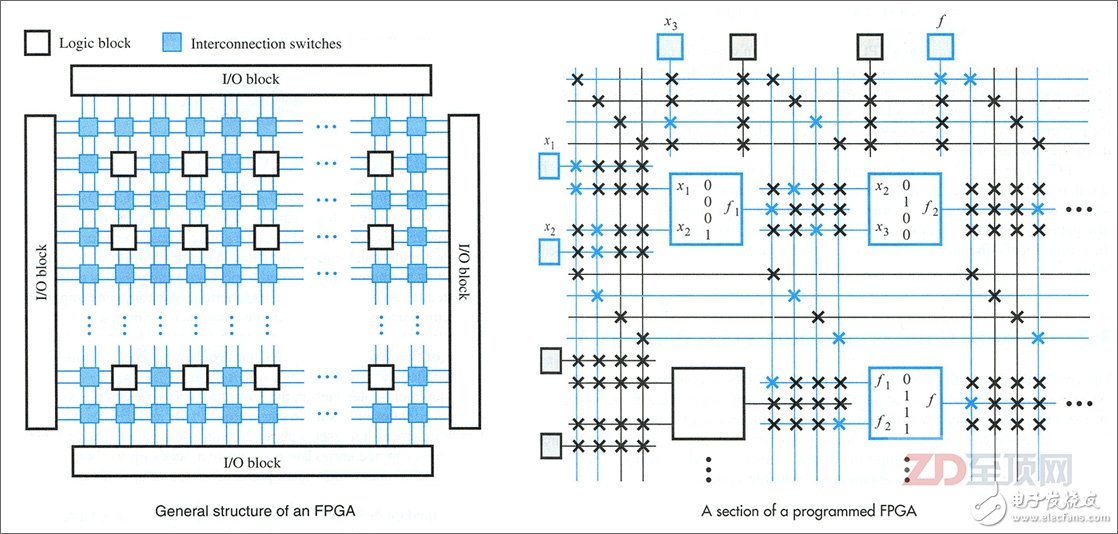

FPGA的內部總體架構，主要是由實現硬件邏輯的邏輯塊（LB）、負責LB互聯的內部互聯交換節點（IS）以及負責輸入輸出的I/O Block組成。由于幾乎所有的邏輯電路都是通過不同門電路的組合來實現的，所以FPGA其實就是提供了數量眾多的門電路，讓用戶用硬件描述語言（HDL，Hardware Description Language）自行設計它們各自的邏輯狀態與相互之間的邏輯關系，從而讓被編程的FPGA變成為某種專用芯片，所以說FPGA是ASIC的半成品，不無道理。

事實上，F(xiàn)PGA在早期的一個重要的用途就是為了更好的設計ASIC，畢竟等ASIC生產出來再實驗的成本太大，而通過FPGA可以提供進行復雜的邏輯測試，來驗證ASIC的設計，并進行反復的優化，當邏輯優化到相當水平后，再以更為直接的邏輯實現方法形成ASIC電路，以達到更好的性能。但隨著FPGA自身的性能、能力與可實現邏輯的復雜度的不斷提升，已經逐漸可以直接代替一些中等規模的ASIC來使用，并在整體功耗上，保持對CPU的明顯優勢。

在國內率先開發CAPI+FPGA加速卡解決方案的恒揚科技股份有限公司，大數據采集與分析產品經理張軍這樣形容FPGA，“FPGA就是一張白紙，（最終的邏輯電路）想畫什么完全由設計師決定，而 CPU或者等其他軟件編程的器件就像鉛筆畫素描畫（已經有了框架），設計師是在上面涂色彩。” 事實上，F(xiàn)PGA可以實現怎樣的能力，主要就取決于它所提供的門電路的規模。

現在主流的FPGA內部均采用了SRAM編程方式（SRAM本身就是一個邏輯部件可用于LUT，而SRAM晶體管可用于內部互聯鏈路的選通組合），可以實現快速的硬件編程，并能無限次的重復使用。雖然SRAM的特性決定了關機后內部邏輯組合就會消失，但基于SRAM的編程在每次開機時都可以從外部的Flash芯片即時加載FPGA配置文章，加載（編程）速度為毫秒級，所以完全不影響使用。在處理性能上，由于FPGA的邏輯實現是通過硬件編程來獲得，所以開發人員可以將指定的算法邏輯，直接以FPGA內部不同門電路的硬邏輯組合來實現，而且現在越來越多的FPGA內部都增加了固化的乘法器、DSP等處理單元，進一步加快了相關運算的處理速度。

從某種角度上說，F(xiàn)PGA內部其實并沒有所謂的“計算”，最終結果幾乎是“電路直給”，因此執行效率就大幅提高。當然，由于采用的是通用的門電路組合，在某些效率上FPGA仍然不及ASIC極致，但是可重復更新內部邏輯的靈活性，再加上在固定算法上遠高于CPU的效率，讓FPGA在應用領域迅速得到重視。然而需要指出的是，用FPGA的門電路實現整數運算邏輯，要比實現浮點運算邏輯簡單得多，所以FPGA的加速優勢也更多的體現在整數性運算，而整數運算正是當前主流企業級應用的主要運算方式，而這也是為什么GPGPU更多的用于浮點運算領域（如HPC），F(xiàn)PGA更多用于整數加速領域的一大原因。

?

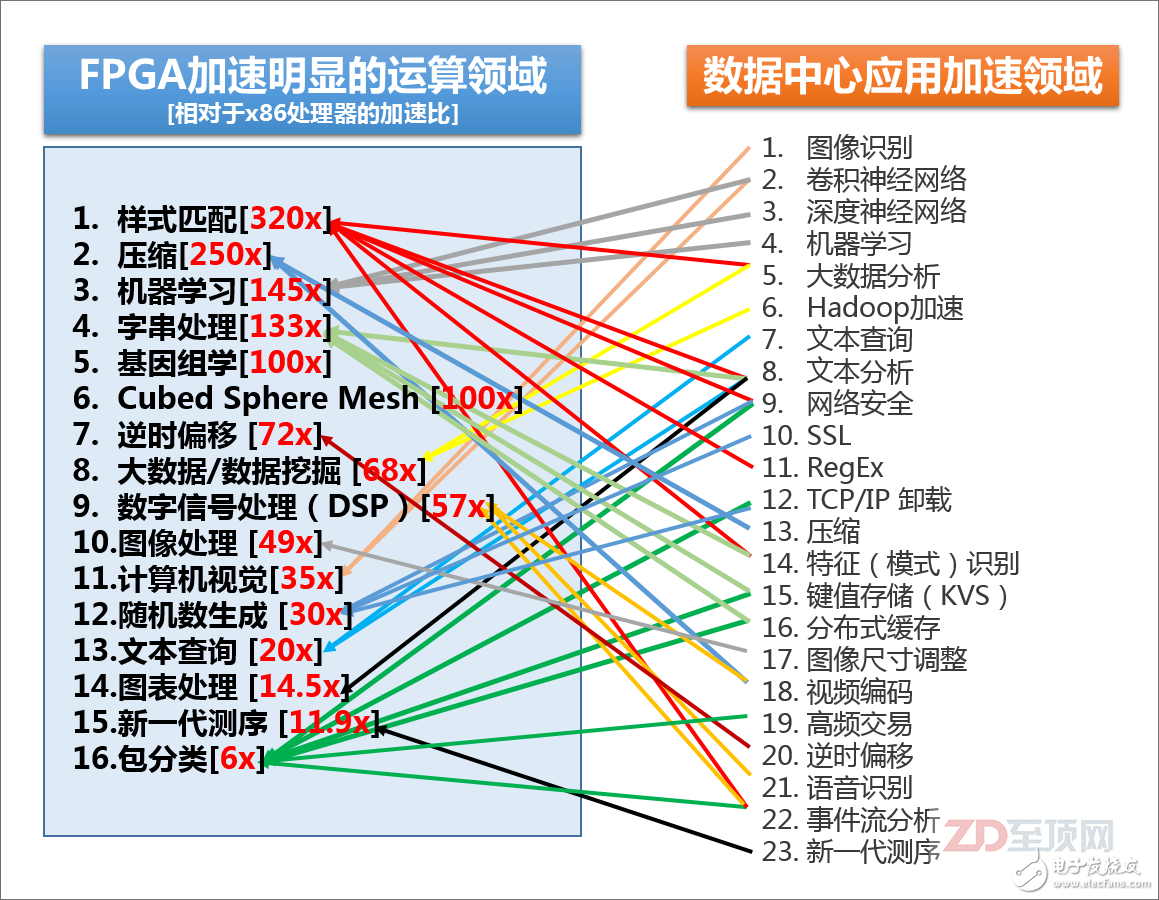

賽靈思總結的，目前FPGA相對于主流的x86處理器，在某些領域里的加速比，以及目前數據中心里可用到FPGA加速的領域，可以說80-90%的大規模并行密集應用都可以被FPGA加速，尤其是以整數應用為主。當然，并不是說FPGA不能用于浮點運算，但相對來說，整數型加速對于FPGA更容易實現，相對于GPGPU也有更明顯的優勢。另外，請注意很多IT基礎設施的底層信息處理方面，如安全、加密、網絡加速、鍵值存儲也在FPGA的應用范疇之內，其“實用性”顯然比GPGPU更為廣泛

但是，傳統的FPGA加速設計，均是以I/O總線與CPU平臺相連，比如常見的PCIe，在系統內部以一個I/O設備存在，所以在實際的應用中，對于應用開發者本身來說仍然有較大的難度。這次CAPI的出現，則從根本上解決了這個難題，從而以FPGA的加速優勢得以獲得更充分的發揮。
