運算器部件是計算機中進行數據加工的部件，其主要功能包括：
1. 執行數值數據的算術加減乘除等運算，
執行邏輯數據的與或非等邏輯運算，
由一個被稱為 ALU 的線路完成。
2. 暫時存放參加運算的數據和中間結果，
由多個通用寄存器來承擔。
3. 運算器通常也是數據傳輸的通路 。

符號位
結果為零
結果溢出
進位輸出
Am2901芯片是一個
4位的位片結構的運算器器件,
其內部組成講解如下：

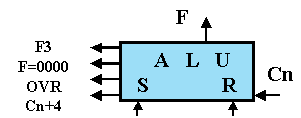

第一個組成部分是算邏運算部件ALU，
能完成 3 種算術運算和

5 種邏輯運算功能。

F3
F=0000
OVR
Cn+4
其輸出為 F，兩路輸入為 S、R，
最低位進位Cn,
四個狀態輸出信號
如圖所示。

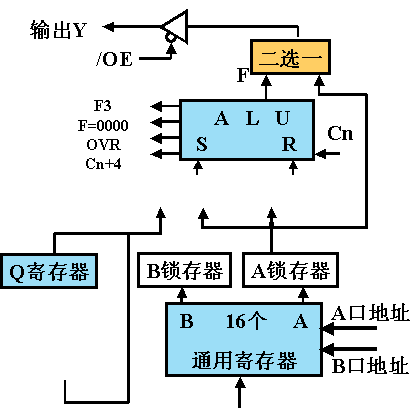

第二個組成部分是通用寄存器組由16個寄存器構成，并通過A口與B口地址選擇被讀的寄存器，B口地址還用于
指定寫入寄存器
通過B口地址、A口地址讀出的數據將送到B、
A鎖存器，要寫入寄存器的數據由一個多路選擇器送來。

第三個組成部分是乘商寄存器Q
它能對自己的內容完成左右移位
功能，其輸出可以送往ALU，并
可接收ALU的輸出結果。

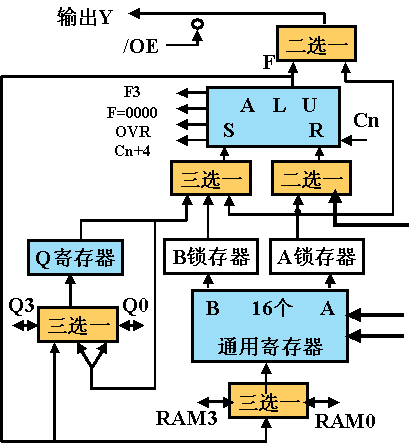

該芯片的第四個組成部分是五組
多路選通門，包括如下內容：

一組二選一門，選擇把A口數據或ALU結果送出芯片，以給出輸出Y的數據，
Y輸出的有無還受輸出使能 /OE信號的控制，僅當 /OE為低是才有Y輸出 ，
/OE為高，Y輸出為高阻態。
一組三選一門和
另一組二選一門
用來選擇送向
ALU的 S、R輸
入端的數據來源
，包括Q寄存器、
A口、 B口、外
部輸入D數據的
8 種不同組合。
一組三選一門
完成把ALU的
輸出、或左移
一位、或右移
一位的值送往
通用寄存器組
，最高、最低
位移位信號有
雙向入/出問題
一組三選一門
完成Q寄存器
的左移一位、
或右移一位、
或接收ALU輸
出值的功能，
最高、最低位
移位信號有雙
向入/出問題。

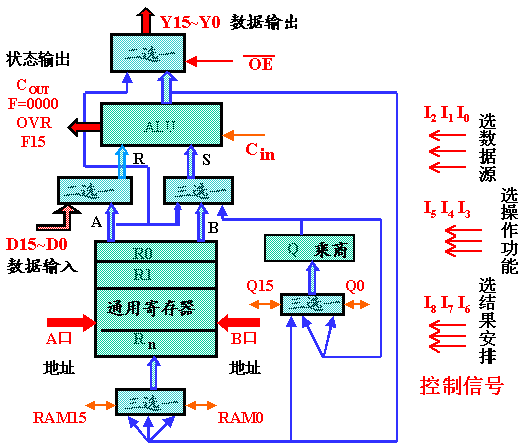

必要完善：
單累加器變多累積器：
兩個選通門均變為多路
送0還是送1到ALU處理
接收門送每個累加器。
支持寄存器移位功能：
接收門變為三選一，即
分別接收本位/低位/高
位送來的信息送累加器
與外部部件的入出聯系
