電線選擇非常重要，電流很大而電線太小就容易出現電路故障，甚至引發火災。所以在配線的時候先要把預計的電流計算好，并且把需要的電線配好。電流的大小直接與功率有關，也與電壓，相別，功率因數等有關。一般有公式可供計算，由于工廠常用的都是380/220 伏三相四線系統，因此，可以根據功率的大小直接算出電流。

　　比如廚房，它的用電量最大，如果有電烤爐，電磁爐，微波爐，冰箱，消毒柜，電飯煲，電瓦煲，抽油煙機，抽風扇都開了，那么就要考慮4平方線是不是足夠配上這些電器了？配32A的斷路器會不會讓線燒了？

　　同時我們還要考慮線材的質量。

電工配線必背口訣詳解：

　　1、電工選線口訣

　　十下5，百上3。

　　10平方以下的銅線每平方5個電流，

　　100平方以上的銅線每平方3個電流，

　　鋁線算一半。

　　我國的家用電壓一般是220V

　　1.5mm2的線電流=10A（安）；

　　承載功率=電流10A x 220V=2200瓦。

　　2.5mm2的線電流=16A（安）最小值；

　　承載功率=電流16A x 220V=3520瓦。

　　4mm2的線電流=25A（安）；

　　承載功率=電流25A x 220V=5500瓦。

　　6mm2的線電流=32A（安）；

　　承載功率=電流32A x 220V=7064瓦。

　　2、鋁芯絕緣線載流量與截面的倍數關系

　　10下五，100上二，

　　25、35，四、三界，

　　70、95，兩倍半，

　　穿管、溫度，八、九折。

　　裸線加一半，

　　銅線升級算。

　　說明：口訣對各種截面的載流量（安）不是直接指出的，而是用截面乘上一定的倍數來表示。為此將我國常用導線標稱截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……

　　（1）第一句口訣指出鋁芯絕緣線載流量（安）、可按截面的倍數來計算。口訣中的阿拉伯數碼表示導線截面（平方毫米），漢字數字表示倍數。

　　把口訣的截面與倍數關系排列起來如下

　　1 ~ 10 16 、25 35 、50 70 、95 120以上

　　五倍 四倍 三倍 二倍半 二倍

　　現在再和口訣對照就更清楚了，口訣“10下五”是指截面在10以下，載流量都是截面數值的五倍。“100上二”（讀百上二）是指截面100以上的載流量是截面數值的二倍。截面為25與35是四倍和三倍的分界處。這就是口訣“25、35，四三界”。而截面70、95則為二點五倍。從上面的排列可以看出：除10以下及100以上之外，中間的導線截面是每兩種規格屬同一倍數。

　　例如鋁芯絕緣線，環境溫度為不大于25℃時的載流量的計算：

　　當截面為6mm2時，算得載流量為30安；

　　當截面為150mm2時，算得載流量為300安；

　　當截面為70mm2時，算得載流量為175安。

　　從以上的排列還可以看出：倍數隨截面的增大而減小，在倍數轉變的交界處，誤差稍大些。比如截面25與35是四倍與三倍的分界處，25屬四倍的范圍，它按口訣算為100安，但按手冊為97安；而35則相反，按口訣算為105安，但查表為117安。不過這對使用的影響并不大。當然，若能“胸中有數”，在選擇導線截面時，25的不讓它滿到100安，35的則可略為超過105安便更準確了。同樣，2.5mm2的導線位置在五倍的始端，實際便不止五倍（最大可達20安以上），不過為了減少導線內的電能損耗，通常電流都不用到這么大，手冊中一般只標12安。

　　（2）后面三句口訣便是對條件改變的處理。

　　“穿管、溫度，八、九折”是指：若是穿管敷設（包括槽板等敷設、即導線加有保護套層，不明露的），計算后再打八折；若環境溫度超過25℃，計算后再打九折，若既穿管敷設，溫度又超過25℃，則打八折后再打九折，或簡單按一次打七折計算。 關于環境溫度，按規定是指夏天最熱月的平均最高溫度。實際上，溫度是變動的，一般情況下，它影響導線載流量并不很大。因此，只對某些高溫車間或較熱地區超過25℃較多時，才考慮打折扣。

　　例如對鋁芯絕緣線在不同條件下載流量的計算：

　　當截面為10mm2時，則載流量為10×5×0.8=40安；

　　若為高溫，則載流量為10×5×0.9=45安；

　　若是穿管又是高溫，則載流量為10×5×0.7=35安。

　　（3）對于裸鋁線的載流量，口訣指出“裸線加一半”，即計算后再加一半。這是 指同樣截面裸鋁線與鋁芯絕緣線比較，載流量可加大一半。

　　例如對裸鋁線載流量的計算：

　　當截面為16mm2時，則載流量為16×4×1.5=96安，

　　若在高溫下，則載流量為16×4×1.5×0.9=86.4安

　　6mm2的線，電流＝32A（安）； 承載功率＝電流32A＊220V＝7064瓦

　　10平方毫米以下的銅線每平方毫米5A

　　11-99平方毫米的銅線每平方毫米4A

　　100平方毫米以上的銅線每平方毫米3A

　　鋁線則在上面的數值后除以2，即一半

　　電動機配線口訣

　　電動機配線的口訣如下： 2.5 加三，4 加四 ； 6 后加六，25 五 ；120 導線，配百數 說明此口訣是對三相 380 伏電動機配線的。導線為鋁芯絕緣線（或塑料線）穿管 敷設。 “2.5 加三”，表示 2.5 平方毫米的鋁芯絕緣線穿管敷設，能配“2.5 加三”千 瓦的電動機，即最大可配備 5.5 千瓦的電動機。“4 加四”，是 4 平方毫米的鋁 芯絕緣線，穿管敷設，能配“

　　4 加四”千瓦的電動機。即最大可配 8 千瓦（ 產品 只有相近的 7.5 千瓦）的電動機。 “6 后加六”是說從 6 平方毫米開始，及以后都能配“加大六”千瓦的電動機。 即 6 平方毫米可配 12 千瓦，10 平方毫米可配 16 千瓦，16 平方毫米可配 22 千 瓦。 “25 五”，是說從 25 平方毫米開始，加數由六改變為五了。 即 25 平方毫米可配 30 千瓦，35 平方毫米可配 40 千瓦，50 平方毫米可配 55 千瓦，70 平方毫米可 配 75 千瓦。 “1 2 0 導線配百數”（ 讀“百二導線配百數”） 是說電動機大到 100 千瓦。 導線截面便不是以“加大”的關系來配電動機，而是 120 平方毫米的導線反而只 能配 100 千瓦的電動機了。 現在一般都是利用工具書解決問題的，如電工手冊等。要算的只有電流，就是把 功率根據相應的公式計算出電流，然后再按電流在手冊上查找線徑。如 30kw 電 機電流計算方法：30000W÷（1.73×380V×0.85×0.85）≈63A。如果明敷，查 電工手冊可以選擇 10 平方銅芯線， 因為 10 平方銅芯線在 35 度時的截流量是 65A， 1.73：表示 3 的根號， 0.85：分別表示功率因數和電機效率（三相取 0.85、單相去 0.75）。

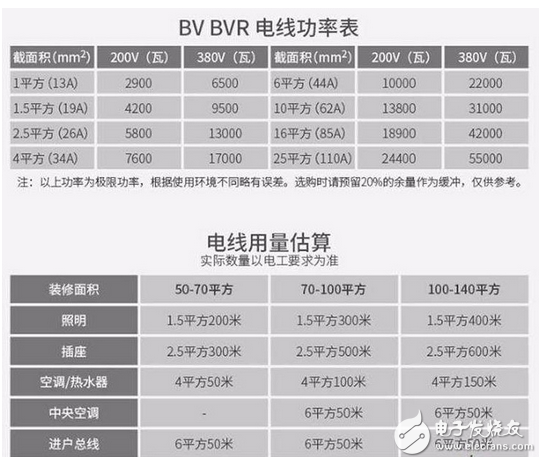

　　而且與配線對應的還有斷路器的選擇。斷路器的大小是和線徑配著來的，6平方的用40A的，4平方的用32A的，2.5平方的用25A的，從你的第一張表格就能看出斷路器的容量略小于線的電流流量，例如總進線是6平方的你只能用40A的斷路器，10平方的用63A的。用電集中的地方比如廚房最好像樓上“嚴絲合縫”說的那樣，多加幾條回路，這樣才能保證用電安全，另外凡是插座一定要加PE線，否則電到人漏保開關才跳閘就很危險了。
