物聯網的興期、智能家居的火爆、無線互聯走進普通家庭，這些都告訴我們要想享受更便捷更智能化的生活，優質家裝必不可少，小編有一位做了30多年電工的親戚說，“優質家裝、布線為先”，行家說的話是有道理的。

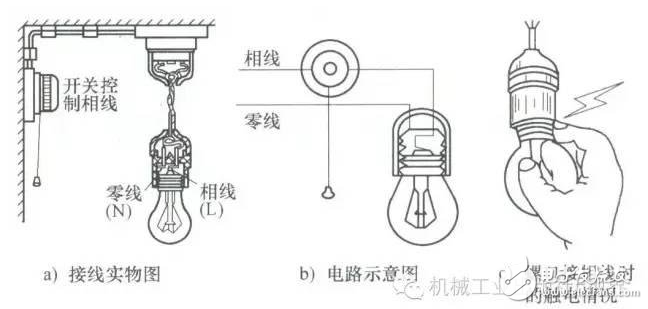

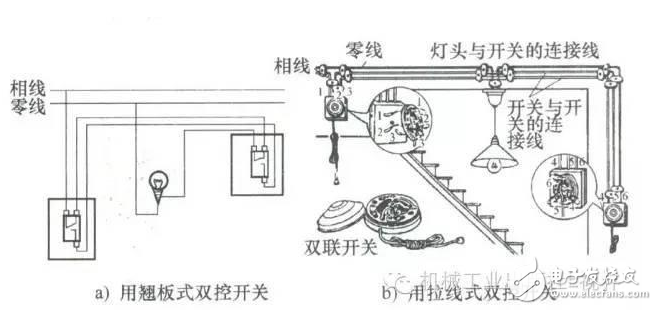

家庭綜合布線系統工程涉及大量的專業知識和技能，比如有經驗的電工在布線施工過程中，會遵循“相線進開關，中性線進燈頭”的原則，插座接線要“左邊中性線右邊相線，接地在上”。在進行電線的連接時，不能只簡單地用絕緣膠布把兩根導線纏在一起，一定要在結頭處涮上錫，并用鉗子壓緊。這樣才能避免線路因過電量不均勻而老化。
家裝電工布線布局需要注意的事項很多，做起來沒那么簡單。一是因?yàn)槎嗲译s，二是方方面面都需要注意，很容易顧此失彼，而且很多時候家裝電工布線是多人一起完成的，如果其中有人遺漏了一些施工環節，會對整體施工造成重大損失，所以細節非常重要，要保障細節的完好執行，很多電工在平常的工作中積累了一些有效方法，下文的電工布線口訣匯總了家裝電工行業前輩心血的經驗總結，希望這篇文章能幫到大家！
當然口訣只是經驗和估計，在很多情況還是需要再進行實際計算核對的，以防相差過遠避免損失。
一：30年行家實例解讀電工布線口訣
電工布線口訣_1、簡便估算導線載流量
十下五，百上二，二五三五四三界，七零九五兩倍半，溫度八九折，銅材升級算。
解釋：10mm2以下的鋁導線載流量按5A/平方毫米計算；100mm2以上的鋁導線載流量按2A/平方毫米計算；25mm2的鋁導線載流量按4A/平方毫米計算；35mm2的鋁導線載流量按3A/平方毫米計算；70mm2、95mm2的鋁導線載流量按2.5A/平方毫米計算；＂銅材升級算＂：例如計算120mm2的銅導線載流量，可以選用150mm2的鋁導線，求鋁導線的載流量；受溫度影響，最后還要乘以0.8或0.9（依地理位置）．
電工布線口訣_2、已知變壓器容量，求其電壓等級側額定電流
說明：適用于任何電壓等級。
口訣：容量除以電壓值，其商乘六除以十。
例子：視在電流I=視在功率S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A
估算I=1000KVA/10KV﹡6/10=60A
電工布線口訣_3、粗略校驗低壓單相電能表準確度的辦法
百瓦燈泡接一只，合上開關再計時。
計時同時數轉數，記錄六分轉數值。
電表表盤有一數，千瓦小時盤轉數。
該值縮小一百倍，大致等于記錄數。
電工布線口訣_4、已知三相電動機容量，求其額定電流
口訣：容量除以千伏數，商乘系數點七六。
已知三相二百二電機，千瓦三點五安培。
1KW÷0.22KV*0.76≈1A
已知高壓三千伏電機，四個千瓦一安培。
4KW÷3KV*0.76≈1A
注：口訣適用于任何電壓等級的三相電動機額定電流計算。口訣使用時，容量單位為kW，電壓單位為kV，電流單位為A。
電工布線口訣_5、測知電力變壓器二次側電流，求算其所載負荷容量
已知配變二次壓，測得電流求千瓦。
電壓等級四百伏，一安零點六千瓦。
電壓等級三千伏，一安四點五千瓦。
電壓等級六千伏，一安整數九千瓦。
電壓等級十千伏，一安一十五千瓦。
電壓等級三萬五，一安五十五千瓦。
電工布線口訣_6、已知小型380V三相籠型電動機容量，求其供電設備最小容量、負荷開關、保護熔體電流值
直接起動電動機，容量不超十千瓦；
六倍千瓦選開關，五倍千瓦配熔體。
供電設備千伏安，需大三倍千瓦數。
說明：口訣所述的電動機，是小型380V鼠籠型三相電動機，電動機起動電流很大，一般是額定電流的4-7倍。用負荷開關直接起動的電動機容量最大不應超過10kW，一般以4.5kW以下為宜，且開啟式負荷開關（膠蓋瓷底隔離開關）一般用于5.5kW及以下的小容量電動機作不頻繁的直接起動；封閉式負荷開關（鐵殼開關）一般用10kW以下的電動機作不頻繁的直接起動。負荷開關均由簡易隔離開關閘刀和熔斷器或熔體組成，選擇額定功率的6倍開關為宜；為了避免電動機起動時的大電流，應當選擇額定功率的5倍的熔斷器為宜，即額定電流（A）；作短路保護的熔體額定電流（A）。最后還要選擇適當?shù)?a target="_blank">電源，電源的輸出功率應不小于3倍的額定功率。
電工布線口訣_7、測知無銘牌380V單相焊接變壓器的空載電流，求算其額定容量
口訣：三百八焊機容量，空載電流乘以五。
單相交流焊接變壓器實際上是一種特殊用途的降壓變壓器，與普通變壓器相比，其基本工作原理大致相同。為滿足焊接工藝的要求，焊接變壓器在短路狀態下工作，要求在焊接時具有一定的引弧電壓。當焊接電流增大時，輸出電壓急劇下降。根據P=UI（功率一定，電壓與電流成反比）。當電壓降到零時（即二次側短路），二次側電流也不致過大等等，即焊接變壓器具有陡降的外特性，焊接變壓器的陡降外特性是靠電抗線圈產生的壓降而獲得的。空載時，由于無焊接電流通過，電抗線圈不產生壓降，此時空載電壓等于二次電壓，也就是說焊接變壓器空載時與普通變壓器空載時相同。變壓器的空載電流一般約為額定電流的6%~8%（國家規定空載電流不應大于額定電流的10%）。
電工布線口訣_8、判斷交流電與直流電流
電筆判斷交直流，交流明亮直流暗，
交流氖管通身亮，直流氖管亮一端。
說明：判別交、直流電時，最好在“兩電”之間作比較，這樣就很明顯。測交流電時氖管兩端同時發亮，測直流電時氖管里只有一端極發亮。
電工布線口訣_9、巧用電筆進行低壓核相
判斷兩線相同異，兩手各持一支筆，
兩腳與地相絕緣，兩筆各觸一要線，
用眼觀看一支筆，不亮同相亮為異。
說明：此項測試時，切記兩腳與地必須絕緣。因?yàn)槲覈蟛糠质?80/220V供電，且變壓器普遍采用中性點直接接地，所以做測試時，人體與大地之間一定要絕緣，避免構成回路，以免誤判斷；測試時，兩筆亮與不亮顯示一樣，故只看一支則可。
電工布線口訣_10、巧用電筆判斷直流電正負極
電筆判斷正負極，觀察氖管要心細，
前端明亮是負極，后端明亮為正極。
說明：氖管的前端指驗電筆筆尖一端，氖管后端指手握的一端，前端明亮為負極，反之為正極。測試時要注意：電源電壓為110V及以上；若人與大地絕緣，一只手摸電源任一極，另一只手持測電筆，電筆金屬頭觸及被測電源另一極，氖管前端極發亮，所測觸的電源是負極；若是氖管的后端極發亮，所測觸的電源是正極，這是根據直流單向流動和電子由負極向正極流動的原理。
電工布線口訣_11、巧用電筆判斷直流電源有無接地，正負極接地的區別
變電所直流系數，電筆觸及不發亮；
若亮靠近筆尖端，正極有接地故障；
若亮靠近手指端，接地故障在負極。
說明：發電廠和變電所的直流系數，是對地絕緣的，人站在地上，用驗電筆去觸及正極或負極，氖管是不應當發亮的，如果發亮，則說明直流系統有接地現象；如果發亮的部位在靠近筆尖的一端，則是正極接地；如果發亮的部位在靠近手指的一端，則是負極接地。
電工布線口訣_12、巧用電筆判斷380/220V三相三線制供電線路相線接地故障
星形接法三相線，電筆觸及兩根亮，
剩余一根亮度弱，該相導線已接地；
若是幾乎不見亮，金屬接地的故障。
說明：電力變壓器的二次側一般都接成Y形，在中性點不接地的三相三線制系統中，用驗電筆觸及三根相線時，有兩根通常稍亮，而另一根上的亮度要弱一些，則表示這根亮度弱的相線有接地現象，但還不太嚴重；如果兩根很亮，而剩余一根幾乎看不見亮，則是這根相線有金屬接地故障。
電工布線口訣_13、對電動機配線的口訣
口訣：2.5加三，4加四；6后加六，25五；120導線，配百數
說明此口訣是對三相380伏電動機配線的。導線為鋁芯絕緣線（或塑料線）穿管敷設。
先要了解一般電動機容量（千瓦）的排列：
0.8 1.1 1.5 2.2 3 4 5.5 7.5 1O 1317 22 30 40 55 75 100
“2.5加三”，表示2.5平方毫米的鋁芯絕緣線穿管敷設，能配“2.5加三”千瓦的電動機，即最大可配備5.5千瓦的電動機。
“4加四”，是4平方毫米的鋁芯絕緣線，穿管敷設，能配“4加四”千瓦的電動機。即最大可配8千瓦（產品只有相近的7.5千瓦）的電動機。
“6后加六”是說從6平方毫米開始，及以后都能配“加大六”千瓦的電動機。即6平方毫米可配12千瓦，10平方毫米可配16千瓦，16平方毫米可配22千瓦。
“25五”，是說從25平方毫米開始，加數由六改變?yōu)槲辶恕＜?5平方毫米可配30千瓦，35平方毫米可配40千瓦，50平方毫米可配55千瓦，70平方毫米可配75千瓦。
“120導線配百數”（讀“百二導線配百數”）是說電動機大到100千瓦。導線截面便不是以“加大”的關系來配電動機，而是120平方毫米的導線反而只能配100千瓦的電動機了。
電工布線口訣_14、按功率計算電流
口訣：電力加倍，電熱加半。單相千瓦，4.5安。單相380，電流兩安半。
解釋：電力專指電動機在380V三相時（功率0.8左右），電動機每千瓦的電流約為2安。即將“千瓦數加一倍”（乘2）就是電流（安）。這電流也稱電動機的額定電流；電熱是指用電阻加熱的電阻爐等。三相380伏的電熱設備，每千瓦的電流為1.5安。即將“千瓦數加一半”（乘1.5），就是電流（安）；在380/220伏三相四線系統中，單相設備的兩條線，一條接相線而另一條接零線的（如照明設備）為單相220伏用電設備。這種設備的功率大多為1KW，因此，口訣便直接說明“單相（每）千瓦4.5安”。計算時，只要“將千瓦數乘4.5”就是電流，安。同上面一樣，它適用于所有以千瓦為單位的單相220伏用電設備，以及以千瓦為單位的電熱及照明設備，而且也適用于220伏的直流；380/220伏三相四線系統中，單相設備的兩條線都接到相線上，習慣上稱為單相380伏用電設備（實際是接在兩相線上）。這種設備當以千瓦為單位時，功率大多為1KW，口訣也直接說明“單相380，電流兩安半”。它也包括以千瓦為單位的380伏單相設備。計算時只要“將千瓦乘2.5就是電流（安）。
電工布線口訣_15、導體電阻率
導體材料電阻率，歐姆毫方每一米，
長1米，截面積1平方毫米導體的電阻值，攝氏溫度為20，
銅鋁鐵碳依次排，從小到大不用愁。
擴大萬倍來記數，銅的最小一七五，
鋁的數值二八三，整整一千純鐵數，
碳的數值算最大，足足十萬無零頭。
電工布線口訣_16、通電直導線和螺線管產生的磁場方向和電流方向
導體通電生磁場，右手判斷其方向，
伸手握住直導線，拇指指向流方向，
四指握成一個圈，指尖指向磁方向。
通電導線螺線管，形成磁場有南北，
南極S北極N，進行判斷很簡單，
右手握住螺線管，電流方向四指尖，
拇指一端即N極，你說方便不方便。
17、阻抗、電抗、感抗、容抗的關系
電感阻流叫感抗，電容阻流叫容抗，
電感、電容相串聯，感抗、容抗合電抗，
電阻、電感、電容相串聯，電阻、電抗合阻抗，
三者各自為一邊，依次排列勾、股、弦，
勾股定理可利用，已知兩邊求一邊。
電工布線口訣_18、電容串并聯的有關計算
電容串聯值下降，相當板距在加長，
各容倒數再求和，再求倒數總?cè)萘俊?/p>
電容并聯值增加，相當板面在增大，
并后容量很好求，各容數值來相加。
想起電阻串并聯，電容計算正相反，
電容串聯電阻并，電容并聯電阻串。
說明：兩個或兩個以上電容器串聯時，相當于絕緣距離加長，因?yàn)橹挥凶羁績蛇叺膬蓧K極板起作用，又因電容和距離成反比，距離增加，電容下降；兩個或兩個以上電容器并聯時，相當于極板的面積增大了，又因電容和面積成正比，面積增加，電容增大。
電工布線口訣_19、感性負載電路中電流和電壓的相位關系
電源一通電壓時，電流一時難通達，
切斷電源電壓斷，電流一時難切斷，
上述比喻較通俗，電壓在前流在后，
兩者相差電角度，最大數值九十度。
電工布線口訣_20、三相電源中線電流、相電流和線電壓、相電壓的定義
口訣：三相電壓分相、線，火零為相，火火線，
三相電流分相、線，繞組為相，火線線。
對于三相電源，輸出電壓和電流都有相和線之分，分別叫“相電壓”，“線電壓”，“相電流”，“線電流”。相電壓是指火線和零線之間的電壓，火線與火線之間的電壓叫線電壓；相電流是指流過每一相繞組的電流，線電流是流過每一條火線的電流。
電工布線口訣_21、三相平衡負載兩種接法中的線電壓和相電壓，線電流和相電流的關系
電壓加在三相端，相壓線壓咋判斷？
負載電壓為相壓，兩電源端壓為線。
角接相壓等線壓，星接相差根號三。
電壓加在三相端，相流線流咋判斷？
負載電流為相流，電源線內流為線。
星接線流等相流，角接相差根號三。
解釋：當我們畫出簡單的示意圖，就不難看出角接實際上就是兩個電阻并聯（把兩個電阻串聯看成為一個總電阻），根據并聯電路的特點，相電壓等于線電壓；當接法為星接時，就可以看成是兩個電阻串聯（把其中兩個并聯電阻看成一個總電阻），線電流等于相電流。只要記住線大于相，因?yàn)橄嚯娏鳌⑾嚯妷壕鶠樨?fù)載的電流與電壓，線電流、線電壓為電源兩側的電流與電壓。
電工布線口訣_22、已知變壓器容量，求其電壓等級側額定電流
常用電壓用系數，容乘系數得電流，
額定電壓四百伏，系數一點四四五，
額定電壓六千伏，系數零點零九六，
額定電壓一萬伏，系數剛好點零六。
注解：可直接用變壓器容量乘以對應的系數，即可得出對應電壓等級側的額定電流。
電工布線口訣_23、根據變壓器額定容量和額定電壓選配一、二次熔斷器的熔體電流值
配變兩側熔體流，根據容量簡單求，
容量單位千伏安，電壓單位用千伏。
高壓容量除電壓，低壓乘以一點八，
得出電流單位安，再靠等級減或加。
舉例：三相電力變壓器額定容量為315KVA，高壓端的額定電壓為6KV，低壓端的額定電壓為400V；
高壓側熔體的額定電流為（315÷6）A=52.5A；低壓側熔體的額定電流為（315×1.8）A=567A
注：選擇熔斷器的規格，應根據計算值與熔體電流規的差值來決定。

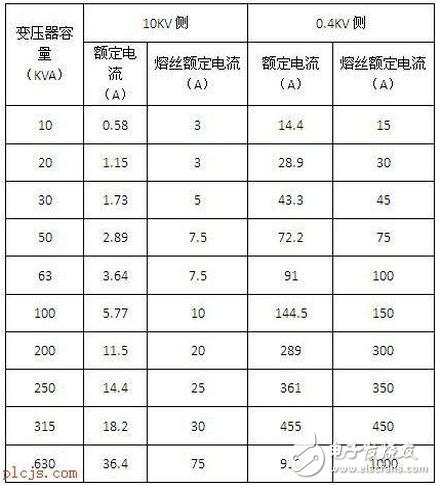

電工布線口訣_24、根據變壓器額定電流選配一、二次熔斷器的熔體電流值
配變兩側熔體流，額定電流數倍求，
高壓一側值較大，不同容量不同數。
容量一百及以下，二至三倍額流數，
一百以上要減少，倍數二至一點五，
高壓最小有規定，不能小于三安流，
低壓不分容量值，一律等于額定值。
電工布線口訣_25、配電變壓器的安裝要求
距地最少兩米五，落地安裝設圍障，
障高最少一米八，離開配變點八強，
若是經濟能允許，采用箱式更妥當，
除非臨時有用途，不宜露天地上放，
室內安裝要通風，周圍通道要適當。
電工布線口訣_26、對配電變壓器供電電壓質量的規定
供電電壓有保障，設備運行才正常
高低偏差有規定，電壓高低不一樣，
線間電壓正負七，負十正七壓為相，
如果要求較特殊，供需雙方來商量。
注解：我國低壓供電系統中，線電壓為380V，允許偏差±7﹪，即353.4～406.6V；相電壓為220V，允許偏差－10﹪～＋7﹪，即198～235.4V。
電工布線口訣_27、變壓器的絕緣繞組檢測
變配運行保安全，測量絕緣查隱患。
測量使用兆歐表，根據電壓把表選。
超過三五兩千五，十千以下用一千。
儀表E端應接地，污染嚴重加G端。
未測繞組和元件，可靠接地保安全。
手搖轉速一百二，測后放電再拆線。
注解：對于35KV及以上的變壓器應使用2500V的兆歐表；10KV及以下的變壓器應使用1000V的兆歐表，L端接變壓器的繞組，E端接地。
電工布線口訣_28、兩臺變壓器的并列運行
并列兩臺變壓器，四個條件要備齊；
接線組別要相同，要有相同變壓比；
阻抗電壓要一致，相互連接同相序；
容量相差不宜多，最好不超三比一。
電工布線口訣_29、配電變壓器熔絲熔斷的原因
高壓熔絲若熔斷，六個原因來判斷。
熔絲規格選的小；質劣受損難承擔；
高壓引線有短路；內部絕緣被擊穿；
雷電沖擊遭破壞；套管破裂或擊穿。
低壓熔絲若熔斷，五個原因來判斷。
熔絲規格選的小；質劣受損難承擔；
負荷過大時間長；繞組絕緣被擊穿；
輸電線路出故障，對地短路或相間。
電工布線口訣_30、交流電焊機空載耗損的估算值
三百八十電焊機，空損瓦數可估計。
若知容量伏安數，除以五十就可以。
容量單位千伏安，改乘二十來計算。
若知空載安培數，擴大百倍及可以。
例：已知某單相380V交流電焊機的額定容量為3KVA，空載電流為0.6安，求其空載耗損？
P=（3000VA÷50）W=60W
P=（3KVA×20）W=60W
P=（0.6A×100）W=60W
電工布線口訣_31、儀用電流互感器的使用方法和注意事項
儀用電流互感器，實際是臺變壓器。
常用低壓變高壓，電流剛好成反比。
配接儀表測大流，電度計量也必須。
儀表顯示成變比，得出數值為實際。
二次兩端接儀表，K1、K2來標記。
額定電流五安培，配用儀表要注意。
兩端不可呈開路，不要串聯熔斷器。
防止觸電保安全，鐵心、K2要接地。
一次串入電路中，L1、2來標記。
1進2出去負載， 三相測量是必須。
常用測量一變比，使用單比互感器。
本身只設二次線，測量線路即為一。
32、同桿架設高低線路時，高、低壓橫擔之間的最小垂直距離
同桿電壓有高低，確保兩者垂直距，
直線電桿一米二，分支轉角保一米。
電工布線口訣_33、水泥電桿的埋沒深度
電竿埋深怎樣求？竿的長度除以六，
特殊情況可加減，最淺應保一米五，
竿高八米一米五，遞增點一依次走，
十三米竿整兩米，十八最淺兩米六，
十五米竿兩米三，以上數據要熟記。
電工布線口訣_34.拉線的強度設計安全系數及最小規格
拉線強度要保險，強度系數來保全。
鍍鋅鋼絞整兩倍，鍍鋅鐵線兩倍半。
最小截面也要保，二十五方鋼絞線。
單根直徑四毫米，三根一股鋅鐵線。
電工布線口訣_35、對接戶線、進戶線檔距、最小截面、最小線見距離的規定
接戶檔距怎樣算？二十五米是一關。
超過二五怎么辦？設立中間接戶桿。
總長不超五十米，過長使用不安全。
使用壽命要保證，耐氣候型絕緣線。
線規要按供電算，最小截面防拉斷。
電桿引下檔距十，沿墻敷設六米算。
鋁線最細四平方，二點五方是銅線。
檔距十至二十五，鋁六銅四最細線。
室外接戶進戶線，線間距離怎樣算？
沿墻敷設點一米，零點一五自電桿。
電工布線口訣_36、低壓三相四線制架空線的相序排列順序
低壓三相四線制，水平排列成一字。
面對來線方向看，從左到右有順序。
A、B、N、C依次排，N線可能比較細。
N線放置一原則，靠近電桿或墻體。
電工布線口訣_37、架空導線載流量的估算和選擇
架空裸線鋁絞線，強度載流兩安全。
最小截面十六方，安全載流可估算。
已知截面乘倍數，截面毫方電流安。
十六平方六點五，二五以上分檔算。
七十以下各一檔，九五以上兩兩算。
截面二五倍數五，以上點五依次減。
若用銅線上一檔，溫度高時九折算。
電工布線口訣_38、高壓10KV線路電壓損失（%）估算
架空鋁線十千伏，電壓損失百分?jǐn)?shù)。
輸距電流積六折，再被導線截面除。
輸距千米電流安，截面毫方記清楚。
舉例：現有一條長度為10km的高壓10KV輸電線路，所用導線為50mm2鋼芯鋁絞線。求出電流為30A時的線路電壓損失。
U%=（0.6﹡10﹡30）/50=3.6%
電工布線口訣_39、低壓線路電壓損失（﹪）計算
鋁線壓損有多少？五個數值準備好。
線路長度、截面積，電流、電壓、功因角。
電阻負載為基值，感性負載再提高。
線長乘流除截面，單位米、安、平方毫。
所得結果乘系數，要分電壓和相數。
三百八三相為十二，二百二單相二十六。
功率因數零點八，根據截面把數加。
十方以下可忽略，以上依次再增加。
兩種規格為一組，每組點二依次加。
以上算法為鋁線，銅線數值好計算。
鋁線數值打六折，兩種導線同粗細。
對于三相四線制的低壓380/220V供電線路：U﹪=12IL/S
對于單相的低壓220V供電線路：U﹪=26IL/S
銅的電阻率近似為鋁的60﹪
電工布線口訣_40、三相四線制供電時中性線（零線）最小截面的規定
零線截面看相線，七零三五為界限；
七零為鋁三五銅，小于相等大一半。
解釋：零線的最小截面面積要根據同電路相線的數值來決定，以相線截面為鋁線70mm2和銅絞線35mm2為界限。在界限以下時，零線截面與相線相同；在界限以上時，可取相線截面積的一半。
電工布線口訣_41、低壓（220/380V）架空線路正常負荷電流的近似值
低壓架空鋁絞線，負荷電流近似算。
二十五方為一百，一檔增加五十安。
若用最小十六方，八十左右較核算。
電工布線口訣_42、380/220V低壓架空線路導線截面的估算
低壓架空用鋁線，導線截面怎么選？
輸電負荷乘距離，再乘系數算一算。
三相負荷系數四，單相乘八再乘三。
抗拉抗風保運行，十六以下不能選。
若用銅線來輸電，鋁線數值六折算。
輸電負荷（單位：KW，對于三相輸電線路，應為三相的總功率，即額定功率）與輸電距離（單位：KM）的乘積叫做“負荷距”。對于三相四線制線路，每根相線的截面積不小于四倍負荷距；對于單相電路，每根相線的截面積不小于二十四倍負荷距。
電工布線口訣_43、地埋導線的允許載流量
地埋導線保安全，載流數值要有限。
截面四至九十五，截面倍數粗略算。
四個平方按八倍，每增一級一倍減。
二五、三五均四倍，五十、七十倍數三。
最大截面九十五，數值最小兩倍半。
土壤溫度二十五，不是二五要折算。
攝氏五度增兩成，四十五度七折算。
電工布線口訣_ 44、配電屏中裝置三相四線制交流電源母線的相序排列順序
配電屏內排母線，A、B、C、N咋判斷？
面對門前定方向，上下左右后和前。
A、B、C、N依次排，先A后N不可亂。
水平排列左、中、右，N線放在最右邊。
垂直排列上、中、下，N線放在最下面。
前后排列遠、中、近，N線放在最近前。
電工布線口訣_45、單相電源插座接線的規定
單相插座有多種，常分兩孔和三孔。
兩孔并排分左右，三孔組成品字形。
接線孔旁標字母，L為火N為零。
三孔之中還有E，表示接地在正中。
面對插座定方向，各孔接線有規定。
左接零線右接火，保護地線接正中。
電工布線口訣_46、漏電保護器的選擇
選擇漏電保護器，供電方式為第一。
單相電源二百二，二線二級或單級。
三相三線三百八，選用三級保護器。
三相四線三百八，四線三級或四級。
“級”表示開關觸點
“線”表示進、出線
電工布線口訣_47、燈泡不亮的原因查找辦法
燈泡不亮叫人煩，常見原因燈絲斷。
透明燈泡看得著，否則可用電筆驗。
合上開關點兩端，都不發亮火線斷。
一亮一滅燈絲斷，兩端都亮斷零線。
電工布線口訣_48、埋地導線埋設前的斷芯檢查和斷點確定方法
地埋導線埋設前，有無斷芯盤盤檢。
檢查使用兆歐表，L一端接導線，
導線另端放水中，儀表E端照此辦，
慢慢搖動兆歐表，針不到零是斷線。
查找斷點在何處，使用儀器DG3，
單相交流接一頭，儀器貼附地埋線，
從頭到尾慢移動，儀燈發光線未斷，
若是儀器燈熄滅，此處就是斷線點。
電工布線口訣_49、低壓驗電筆判斷交流單相電路故障的方法
交流驗電用電筆，亮為火線不亮地。
電路故障可檢查，通電測量火和地。
亮滅正常查設備，電路斷開不可疑。
若是兩端都不亮，電源火線已脫離。
若是兩端都發亮，零線斷裂或脫離。
電工布線口訣_50、用指針式萬用表測量直流電壓的方法
測量之前先調零，量程選擇要適中。
確定電路正負極，并聯接線要搞清。
黑色表筆接負極，紅色表筆要接正。
若是表針反向轉，接線正負反極性。
電工布線口訣_51、用指針式萬用表測量直流電流的方法
測量之前先調零，量程選擇要適中。
確定電路正負極，串聯接線要搞清。
黑色表筆接負極，紅色表筆要接正。
若是表針反向轉，接線正負反極性。
電工布線口訣_52、用指針式萬用表測量導體直流電阻的方法
測量電阻選量程，選完量程再調零。
兩筆短路看表針，不在零位要調整。
旋動歐姆調零鈕，表針到零才算成。
旋鈕到底仍有數，更換電池再調整。
接觸一定要良好，阻大兩手要懸空。
測量數值保準確，表針最好在格中。
測量完畢關電源，旋鈕旋到電壓中。
電工布線口訣_53、用指針式萬用表判斷電容器的好壞
電容好壞粗判斷，萬用電表可承擔。
使用電阻乘K檔，表筆各接一極端。
表針擺到接近零，然后慢慢往回返。
到達某處停下來，返回越多越健康。
到零不動有短路，返回較少有漏電。
開始測量表不走，電容內部線路斷。
電工布線口訣_54、用充、放電法判斷電容器的好壞
電容好壞粗判斷，充放電法可承擔。
電容兩端接直流，少許時間就掐斷。
導體點接兩個極，有無火花注意看，
有火為好無火壞，同種火大更飽滿。
電工布線口訣_55、已知三相異步電動機的額定容量和電壓，求取額定電流的近似值
中小容量高低壓，電流估算看千瓦。
給出關系為中值，容大減小容小加。
一個千瓦兩安培，常用低壓三百八。
高壓電機三千伏，四個千瓦一安流。
電壓更高六千伏，八個千瓦一安流。
額定電壓到一萬，十三千瓦為一安。
電工布線口訣_56、三相380V電動機改用單相220V電源供電時的接線方法和接入電容器的電容量計算
電機三相改單相，繞組接法按原狀。
三端出線都有用，倆接電源一接容。
接容以后接電源，接零接火轉向反。
電機三相改單相，并接電容的容量。
工作電容看接法，星接小來角接大。
百瓦電機微法數，角接為十星接六。
起動電容可同大，十瓦二至三微法。
電容耐壓看電源，二百二電源三百三。
電工布線口訣_57、感性負載電路中電流和電壓的相位關系
電感妙在一“感”字，感情來去皆需時。
剛一見面很陌生，心里的話兒難啟齒。
一旦需要分手時，“藕斷絲連”還相思。
電源一通電壓加，電流一時難通達。
切斷電源電壓斷，電流一時難切斷。
上述比喻教通俗，電壓在前流在后。
兩者相差電角度，最大數值九十度。
電工布線口訣_58、每千米導線的重量估算
千米導線有多重，要看截面和品種，
截面單位毫米方，乘以系數值不同。
硬鋁最輕二點八，純鋁次之把三乘。
鋼芯鋁絞乘以四，七點八鐵比較重。
再重純銅八點八，鋼絞最重九點零。
考慮弧垂和綁扎，再把一點零三乘。
相關公式：質量＝密度Ｘ體積
體積＝底面積Ｘ高度
電工布線口訣_59、發電機原理和右手定則
導線切割磁力線，感應電磁生里面。
導線外接閉合路，就有電流流其間。
判斷流向用右手，伸開右手成平面。
導線運動拇指向，手心面對N極端。
四指方向即電流，該端也是正極端。
電工布線口訣_60、基爾霍夫第一定律、第二定律
基爾霍夫是名人，電路定律他發明。
節點電流為第一，流出、流入兩相平。
回路電壓為第二，壓降、電勢兩相等。
電工布線口訣_61、整流電源輸出直流電壓與輸入交流電壓的關系以及整流二極管的反壓
交流電壓變直流，輸出電壓怎樣求？
輸入電壓為一百，單相半波為四五。
三相半波一一七，半波兩倍全波數。
如若采用晶閘管，從零開始到上數。
管子反壓要記住，單相三相不同數。
單相橋式一四一，三相橋式二三九。
注：輸入電壓應為相電壓。
電工布線口訣_62、電阻串聯和并聯后總阻值的計算
電阻串聯值增加，越串越長阻越大。
電阻并聯值減小，相當截面在增大。
并聯總阻較難求，各值先要求倒數。
倒數之和的倒數，就是并聯后電阻。
并聯只有倆電阻，總阻可用簡式求。
兩阻之積作分子，兩阻之和作分母。
電工布線口訣_63、三相交流電源的兩種接法和兩種出線方式
三相接法有兩種，一個三角一個星。
角接三相圍一圈，三個頂點三相線。
星接三尾聯一點，聯點叫做中性點。
三首引出三相線，中點出線中性線。
相線俗稱叫火線，中線俗稱叫零線。
星接可出兩種線，三相三線和四線。
三相三線無零線，三相四線有零線。
電工布線口訣_64、整流二極管正負極的判定方法
二極管有兩個極，一個陽極一陰極。
分辨極性較簡單，首先可看圖表記。
三角一端極為陰，短杠一端為陽極。
沒有圖表看外形，較圓一端為陽極。
較大規格帶螺絲，螺絲一端為陽極。
若不放心用表量，萬用電表準備齊。
乘以一百電阻檔，兩筆分別接電極。
正反兩次比阻值，一大一小記仔細。
阻值小時看表筆，紅陽黑陰定電極。
電工布線口訣_65、橋式整流電路的連接方法以及阻容保護、整流二極管問題
單相橋式四個管，兩兩串聯再并聯。
并聯兩端出直流，兩管連點進電源。
三相橋式六個管，兩兩串聯再并聯。
并聯兩端出直流，兩管連點進電源。
阻容保護二極管，三種接法任你選。
一種并在交流側，一種并在直流端。
還有一種較復雜，并在每支管兩端。
感性負載反電勢，并聯持續二極管。
電工布線口訣_66、磁鐵及磁鐵的性質、磁場和磁力線
不管大小與粗細，磁鐵均有兩個極。
南極S北極N，兩端最大磁場力。
同極相斥異極吸，萬物都是同一理。
描述磁場磁力線，每條都是閉合線。
體外從N到S極，S到N體內穿。
線線相互不交叉，相對密集在兩端。
電工布線口訣_67、為減小輸出電流紋波而設置的濾波電路
要想得到穩定流，濾波電路接輸出。
一個電容一個抗，接成一種T形路。
兩個電容一電抗，名稱叫做派電路。
還有一種較簡單，兩個電容一電阻。
電工布線口訣_68、電刷偏離中性線的影響和調整方法
勵磁接通再開斷，同時要把儀表看。
儀表指針來回擺，擺幅較大電刷偏。
輕輕旋動電刷架，擺幅最小調整完。
電機通電正反轉，兩次轉速來相減。
所得之差若較大，說明電刷比較偏。
輕輕旋動電刷架，相差最小調整完。
二：讀家裝電工布線口訣----家裝布線的基本原則
第一：強弱電的間距要在750px-1250px。
第二：強弱電更不能同穿一根管內。
第三：管內導線總截面面積要小于保護管截面面積的40%，比如20管內最多穿4根2.5平方的線。
第四：長距離的線管盡量用整管。
第五：線管如果需要連接，要用接頭，接頭和管要用膠粘好。
第六：如果有線管在地面上，應立即保護起來，防止踩裂，影響以后的檢修。
第七：當布線長度超過15m或中間有3個彎曲時，在中間應該加裝一個接線盒，因?yàn)椴鹧b電線時，太長或彎曲多了，線從穿線管過不去。
第八：一般情況下，電線應與煤氣管道相距1000px以上。
第九：一般情況下，空調插座安裝應離地2m以上。
第十：沒有特別要求的前提下，插座安裝應離地750px高度。
三：家裝電工布線口訣--家裝電工布線注意事項
家裝電工布線科學布線非常重要，布線結構非常重要，就連看似簡單的有線電視線路，往往因?yàn)闆]有規范安裝，也會影響收看效果。電氣布線是家庭裝修中的一項基礎工程，要達到既安全又美觀的雙重效果。
電線布局是每個家庭裝修工程中必有的一項工程，也是隱蔽工程中的一項，顧名思義，就是在做完電線布局之后，會被其他的工程覆蓋掉，然后變成看不見的工程。除了美觀，但還帶來了一些麻煩，因?yàn)闊o法直接從表面看出來，所以如果一旦出錯去補救不就的時候相比于其他的工程就更麻煩一點。
1、保障線纜的質量
由于現代家庭內的電話線、電視線、網絡線、音響線、防盜報警信號線等紛繁復雜、不一而足。同為八芯網絡線，就有三類、五類、超五類等，所以一般業主難以區分其具體性能和辨別真假。另一方面，因?yàn)楦鞣N線纜要預埋在地下或墻體內長期使用，無法隨意更換，因此，線纜的質量就顯得尤為重要。
2、全面了解家電容量
在布線之前要先根據家電的總量和后續添置家電設備來考慮到電線的用量和電線的端口規格。像冰箱、烤箱、空調等大功率電器需要單獨使用一個線路。家電需要不斷添置和更新，功率也會不斷地加強。在布線的時候，不僅要考慮到現有的電容量，也要考慮到將來的用電，而且大功率電器單獨布線對于將來的線路檢查和維護都有好處。
3、廚衛間強電走墻壁
衛生間、廚房一般不能在地面布強電線，而是要在屋頂沿墻壁走線。由于廚衛的功能性比較強，地面防水很嚴格，地面開槽布線會影響到整個房間的防水使用功能。除此之外，廚衛是潮濕的地方，一旦地面滲水，強電線會造成安全的隱患。而且衛生間、廚房這樣功能性的房間會做很嚴密的瓷磚防水，這樣的話將來電線檢修起來會很麻煩。
4、線路走向橫平豎直
橫平豎直的電線走向現在已經形成布線的施工標準，但是也有很多初期的施工人員圖省事而拉斜線路。斜線鋪設看上去是省事省錢，但作為隱蔽工程的布線工程就不方便檢修。有許多網友們都喜歡在自己家里添加一些壁畫，這就需要在墻體打孔釘釘，橫平豎直的規范布線會讓業主了解打孔的位置，而沒有章法的斜拉布線，很容易鑿到線路。
5、電線要套絕緣管
暗埋線路不能直接埋入抹灰層，而要在電線外套絕緣管。套管中的電線不能有扭曲、接頭。一般情況下，一組電線埋布時不允許超過三個轉頭，超過三個轉頭的話要接過路盒。家裝中為了怕影響美觀也為了省事，在一組電線鋪設時繞幾個轉頭，短時間不會影響使用，但是將來其中一根電線出了問題，一組電線就會無法使用。
6、電線總截面要標準
用絕緣套管組成的一組電線，其總截面按規定不能超過套管直徑口的40%，也就是說要預留出60%的活動空間出來。電線在工作的時候會產生很大熱量，如果套管內電線空間不夠而過于擁擠，會減少電線的散熱空間，減少使用壽命，而且不方便電線的維修和抽動。
四：家裝電工布線口訣--家裝電工布線如何應對家居智能化趨勢
從現實需要和發展趨勢來看，規范布線已成為家庭裝修的必需項目之一。本來，現代居室中的各種弱電線纜就很多，早就需要集中管理和統一維護。
一些業主因?yàn)橛^念和預算方面的原因，對于家庭綜合布線系統的裝修還不能馬上接受，這是可以理解的。但是，您如果相信家居發展的智能化趨勢，就請考慮一下家裝電工的建議：家庭裝修，一定要比較完善、規范地預埋好各種線纜。這個是為以后升級做的埋伏，是非常有用的，而且成本不貴。
電工布線材料的價格其實很低。一般一戶購置各種線纜、面板大約花費幾百元左右，房間多的大戶型居室最多也不過1000余元。但裝修好后再想布線就不同了，拉明線？不好看！拆裝修，重布暗線？太心疼，不劃算！
所以，為了不給將來留下煩惱和遺憾，家裝電工在布線的時候會特別要提醒業主們注意一點：只有在裝修時預先布好各種線纜，才能有機會享受家居智能化帶來的方便與舒適。
工商網監
評論
