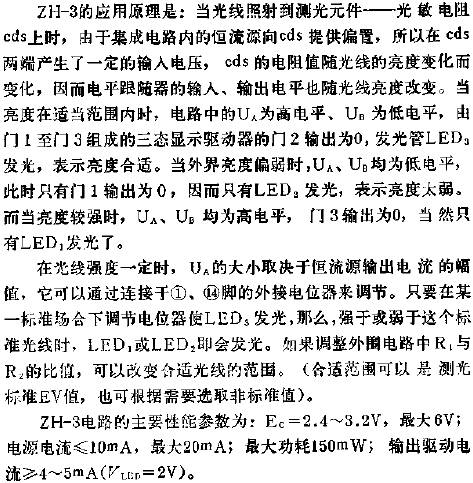

ZH-3是一塊主要用于照相機,曝光表及光度計等作電測光用的集成電路.它包含了輸入偏置恒流源,電平跟隨器及三狀態LED顯示驅動電路等功能.具有工作電壓低,功耗小,輸出電流大,能與CMOS,TTL電路直接接口,靈敏度可調及外圍電路簡單等特點.應用如圖所示.

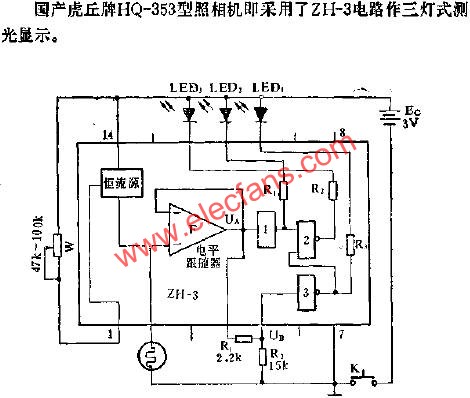

ZH-3照相機集成電路的應用電路圖
- 照相機(26612)
