手機照相機閃光燈電路

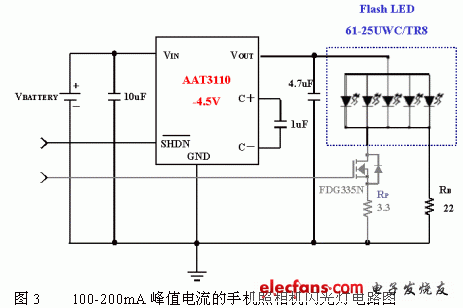

圖是100-200mA峰值電流的手機照相機閃光燈電路圖，它用一顆AAT3110IGU-4.5V的電容式電荷泵，將手機鋰電池的電壓升壓并穩壓至4.5V，向一顆EL-61-25UWC Flash LED提供4.5V工作電壓、100-200mA峰值電流，F(xiàn)DG335N MOSFET作為閃光開關，峰值電流經它形成回路。電荷泵的輸入濾波電容器為10uF，輸出濾波電容器為4.7uF，儲能電容器為1uF，均選用等效串聯電阻(ESR)小的X7R、X5R陶瓷電容器。RB為Flash LED平衡電阻，RF為峰值電流調節電阻，改變這個電阻可以設定峰值電流的大小。

閱讀全文
