專業影室閃光燈的設計
摘要：彩色人像攝影的普及和數碼照相機的發明，促進了影樓彩色化的進程。產業與市場良性的互動，使影室閃光燈制造業成為一個前景光明、利潤豐厚的產業。“海鷗”SYS-320/420/520系列影室閃光燈，采用了先進的影室閃光燈設計理念。電路設計先進合理，光輸出穩定，從1/8～全光無級調光輸出，閃光色溫準確，可靠性程度高；結構合理，外觀造型新穎，線條流暢，具有時代感；使用安全方便，性能價格比高。
關鍵詞：影室閃光燈, 閃光能量, 曝光指數, 色溫, 閃光持續期, 造型燈
一、概述
上個世紀的80年代初，改革開放帶來了中國人像攝影的彩色化。1982年，上海照相器材二廠率先推出了SD系列影室閃光燈，這是中國第一代影室閃光燈。90年代初，彩色人像攝影的普及引發了第二代影室閃光燈。光寶、金鷹、奧美斯、長城等品牌紛紛崛起，他們采用新技術所開發的一代新產品，迅速得到了市場的認同。并且為國產影室閃光燈確立了全新的技術標準。反過來，又進一步促進了中國影樓彩色化的進程。產業與市場良性的互動，使影室閃光燈制造業成為一個前景光明、利潤豐厚的產業。九十年代中期的第三次創業浪潮，海鷗、托特克、常州銀燕、斯帕克、北京銀燕、永江、金貝、柏靈等一批廠家，都推出了自己的系列化產品，是為第三代影室閃光燈。激烈的市場競爭，使中國生產的影室閃光燈品種日益齊全，質量穩步提高，技術服務日趨完善，在中低檔市場上和歐美品牌燈、港臺燈平分秋色，迎來了中國影室閃光燈市場的百花爭艷新局面。
“海鷗”SYS-320/420/520系列影室閃光燈，造型新穎，線條流暢，具有時代感。當ISO100/21º-2M（標準燈罩）全光閃光時，閃光指數分別為58m、64m和72m，閃光能量分別為300WS、400WS和500WS。有1、1/2、1/4、1/8四檔功率分檔，光輸出穩定，從1/8～全光無級調光輸出。閃光功率與造型燈亮度同步比例調節控制。采用了較先進的集成電路，電路設計先進合理，可靠性程度高。回電迅速（回復時間為0.2—2.5S），100﹪充電指示，充電時聲光提示。具有手動觸發、外接同步電纜觸發（低壓12V）和閃光遙控同步觸發三種閃光觸發控制方式。閃光色溫為5300K—5600K，光同步靈敏度高，有閃光遙控功能。適應于較大的電壓變化范圍（AC 160V～AC 250V）。當t = 0.5時，閃光持續時間為1/500S～1/1200S。SYS-320/420/520系列影室閃光燈具備可靠耐用，使用安全方便，性能價格比高等特點，達到了國內同類型專業影室閃光燈的先進水平，是一種較理想的影樓用專業影室閃光燈。
SYS-320/420/520系列影室閃光燈主要技術性能指標如下：

1. 光能量(J)/Flash output(J)：300/400/500WS
2. 閃光指數(GN)/Guide number(m)(ISO100/21°)：58/64/72
3. 造型燈(W)/Modeling lamp(W)：100
4. 回復時間(S)/Recycle(S)： 0.2-2.5
5. 電源電壓(V)/Power source(V)：AC 160V-250V(50-60Hz)
6. 功率輸出控制/Output control：1/8-1/1全光(無級)
7. 輸出精度/ Output precision：±1﹪
8. 閃光色溫(K)/Color temperature(K)：5300-5600
9. 閃光持續時間(S)/Flash duration(S)：1/500-1/1200
10. 閃光觸發方式/Flash triggering method：閃光遙控，閃光同步線，按鍵三種觸發方式(12V低壓觸發)。
11. 其他技術特性/Other technical specifications：雙重保護電路，聲光報警提示，散熱風機。
二、“海鷗”SYS-320/420/520系列影室閃光燈的設計
當前影室閃光燈的調光方法基本有三種：
1.調整主電容的個數，例如半檔閃光時有一半電容參加，1/4檔時有1/4的電容參加閃光；
2.調整主電容上的電壓值，參加閃光的電容個數不變，調整主電容的充電電壓值，多為無級調光型閃光燈；
3.利用高速可控硅，在閃光的過程中關斷放電，根據關斷的時間調整閃光強度。
我們的設計思想是：將該燈設計成無級調光型的閃光燈，采用調整主電容上的電壓值來控制并保證光輸出功率。即無論光輸出功率設置在哪個位置，參加閃光的電容個數是不變的，通過取樣、控制電路自動調整主電容的充電電壓值，保證閃光燈的光輸出功率在所設定的精確值上。
采用方法一，顯得技術保守，且用戶使用不便。
采用方法三，則受到器件—高速可控硅的限制，一時難以解決。可能有待于該器件技術的改進，新品的出現。

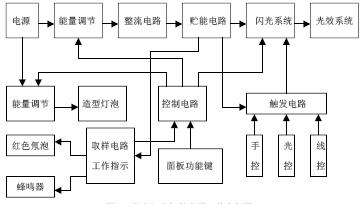

“海鷗”SYS-320/420/520系列影室閃光燈的電原理基本框圖如圖1所示：
