LCD與控制器接口電路圖設計

　　在接口電路設計中，由于LM320160CCW液晶顯示模塊為5 V供電，而單片機為3.3 V供電，所以不能簡單的彼此連接在一起，需要做電平處理。本次設計中選用741S245作為總線驅動器，并在單片機引腳加入5 V上拉電阻，這樣即可保證信號的驅動能力，接口電路原理圖如圖3所示，其中P3和P7為單片機的I/O端口，RV1為可調電阻，用于調節液晶模塊背光對比度。

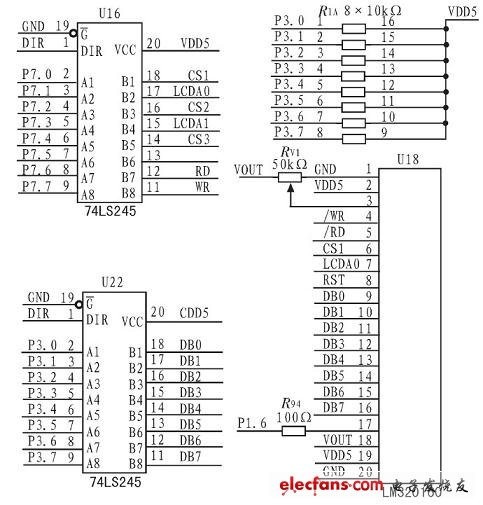

　　圖3 LCD接口電路原理圖
