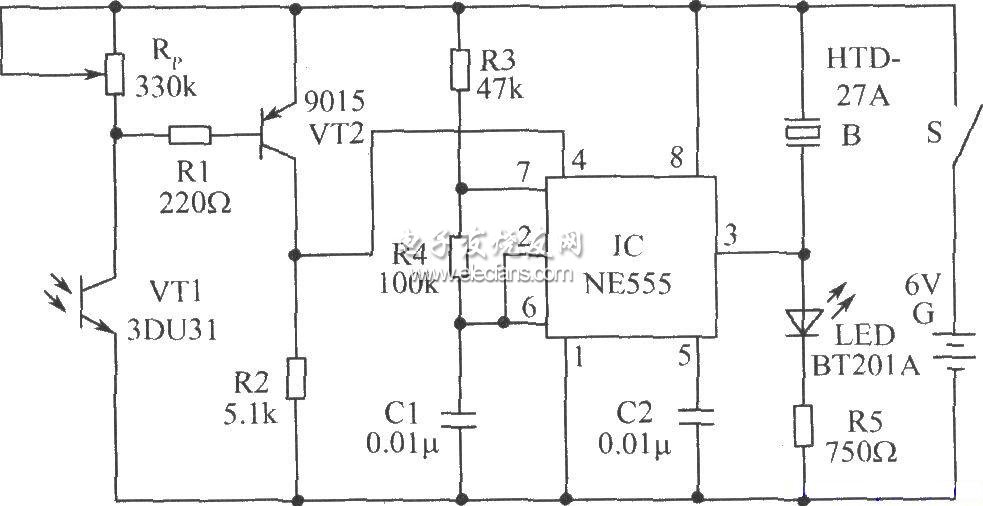

電路原理：由IC、R3和R4、C1組成一個音頻振蕩器，其振蕩頻率由公式f=1.443／(R3 2R4)C1進行估算。該電路音頻設置在580Hz左右。 平時，光敏三極管VT1沒有受到光的作用時，其內部電阻很大，使得VT2截止，且IC的復位端4腳為低電平而處于主復位狀態，3腳為低電平，故使電路不發出聲光信號。當按下被測紅外線遙控發射器的任意一個遙控鍵時，其紅外脈沖信號被VT1接收，使得VT1內部電阻很小，相應VT2導通，IC的4腳為高電平，這時IC處于音頻振蕩工作階段，則3腳輸出音頻信號，故使壓電陶瓷片B發出聲音，且LED被點亮。遙控檢測器電路:
