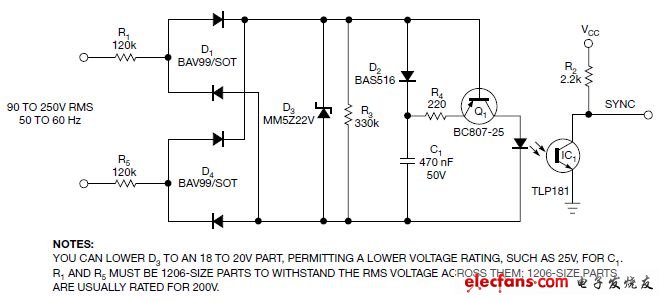

電路為電容C1充電，直至達到22V齊納二極管D3的上限(圖1與參考文獻1)。電阻R1和R5用于限制輸入電流。當輸入整流電壓降至C1電壓以下時，Q1開始導通，產生一個幾百微秒長的脈沖。IC1的耦合使得Q1方波發生器作出響應。rms工作電壓只需要R1和R5。SMD的1206型電阻一般能承受rms為200V的電壓。本設計將R1和R5之間的輸入電壓一分為二，總額定電壓為rms值400V。D3用于將橋的電壓限制在22V，因此后面所有元件都有較低的額定電壓。22V齊納管可以箝位在30V，因此本設計使用了一只50V、470nF的陶瓷電容。陶瓷電容較電解電容或鉭電容有更好的可靠性，尤其是在高溫下。如果愿意使用更便宜更小的25V元件，可以將齊納管的電壓改為18V，仍保有不錯的安全邊際。R4用于限制LED上的峰值電流。對LED電流的主要限制是整流AC輸入的斜率。緩慢的斜率使得C1釋放儲存的能量時，Q1不會產生電流尖峰。
