單極性驅動電路使用四顆晶體管來驅動步進電機的兩組相位，電機結構則如圖1所示包含兩組帶有中間抽頭的線圈，整個電機共有六條線與外界連接。這類電機有時又稱為四相電機，但這種稱呼容易令人混淆又不正確，因為它其實只有兩個相位，精確的說法應是雙相位六線式步進電機。六線式步進電機雖又稱為單極性步進電機，實際上卻能同時使用單極性或雙極性驅動電路。

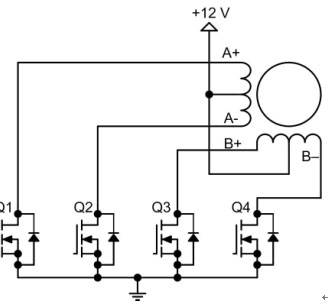

圖1：單極性步進電機驅動電路
單極性步進電機驅動電路圖
