利用LM331、PMM8713 和SI － 7300A 設計了四相步進電機驅動電路，該驅動電路具有工作可靠、效率高、矩頻特性好的特點，并應用于數控等離子弧壓自動調高系統中.
步進電機是一種將電脈沖轉化為角位移的執行機構，可以通過控制脈沖個數來控制角位移量， 從而達到準確定位的目的； 同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。目前， 對步進電機的控制主要有由分散器件組成的環形脈沖分配器、軟件環形脈沖分配器、專用集成芯片環形脈沖分配器等。本設計選用第三種方案，用P M M 8 7 1 3 三相或四相步進電機的脈沖分配器、S I - 7 3 0 0 A 兩相或四相功率驅動器， 組成四相步進電機功率驅動電路， 以提高集成度和可靠性，步進電機

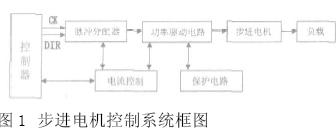

控制框圖見圖1 。
