直流電機驅動電路

直流電機驅動電路

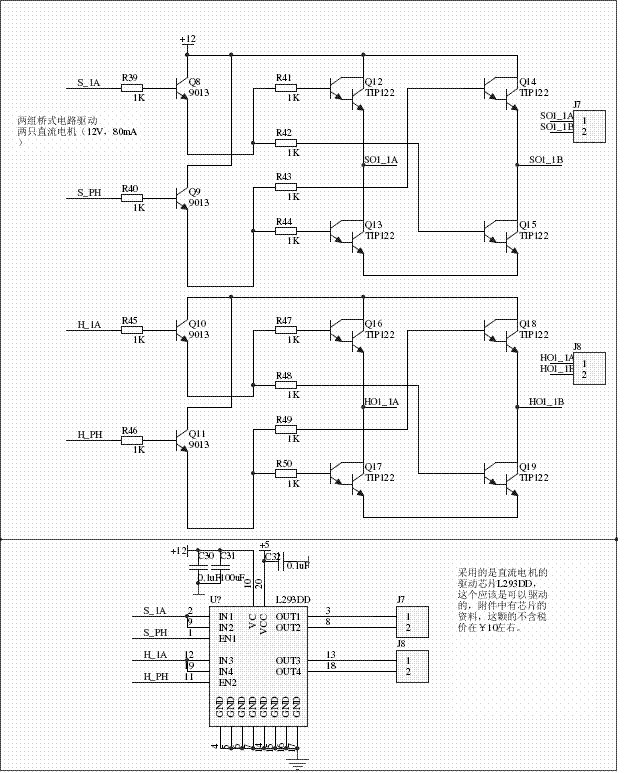

以上是兩組直流電機驅動電路圖，一個是用橋式驅動的，還有一個是用集成電路L293DD驅動的,是用來驅動兩個直流電機（12V，80mA）.另外L293DD，輸入端是否可以把IN1，IN2（IN3，IN4）分別接一起由一個單片機口來控制。

閱讀全文
