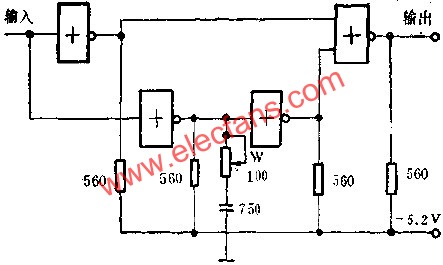

圖中所示是用ECL或非門組成的單穩態電路圖。如用一塊E005四門可使一個寬脈沖變成一個窄脈沖，其輸出脈沖的寬度由R和C的數值確定。圖2。21所示的這種單穩態電路，當改變100歐電位器阻值時，輸出脈沖寬度可以從2.5NS連續變化至55NS。
ECL或非門組成單穩態電路圖
