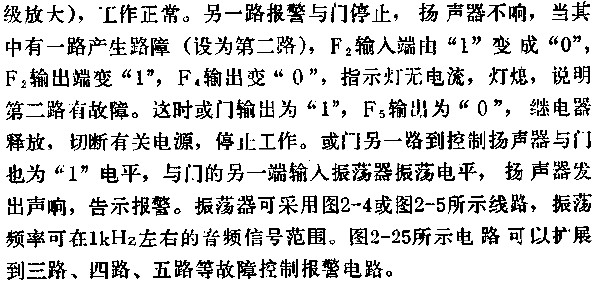

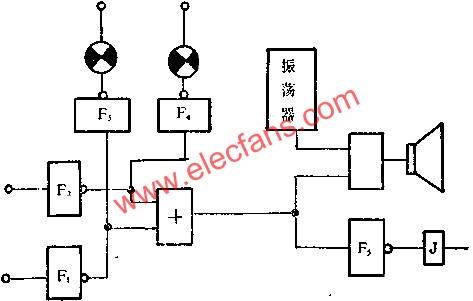

如圖所示是用與非門組成的一個簡單實用的故障報警控制電路。圖中平時與非門F1、F2輸入端接高電平，輸出端為“0”，再經過與非門F3、F4將指示燈點亮。同時，或門輸出為“0”與非門F5輸出為“1”，繼電器吸合（F5輸出與繼電器之間可加一
與非門組成故障報警控制電路圖
