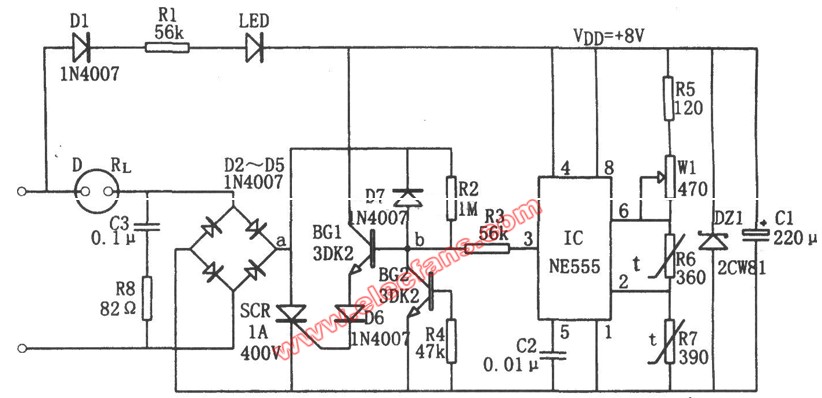

吊扇溫度控制電路圖由測溫控制電路和降壓整流電源電路組成。其中電源電路為控制電路提供VDD=+5V的直流電壓。測溫控制電路的核心為IC(555)和R5、R7、W1、R6等組成的雙穩態觸發器，且，R6、R7選用NTC熱敏電阻作為測溫元件。
在調試時，可根據需要來設置溫度點。當環境溫度高于設定的溫度時，風扇自動開啟；當環境溫度低于設定的溫度時，風扇自停。電位器W1為調穩電位器，對應溫度可用刻度盤標示。
當環境溫度增加時，相應R6、R7的阻值變小，使IC因②腳電位下降到小于1/3VDD而被置位，3腳輸出高電平。從而使由D2～D5、SCR、BG1、BG2等組成的可控硅交流零壓開關接通，風扇D因接通電源而運轉；當環境溫度下降時，相應R7、R6的阻值變大，555因②腳電位升高到大于1/3VDD而被復位，③腳輸出低電平，從而使可控硅交流零壓開關截止，電風扇D因電源斷開而停轉。
