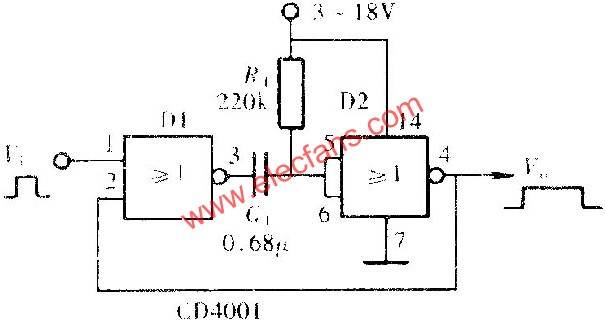

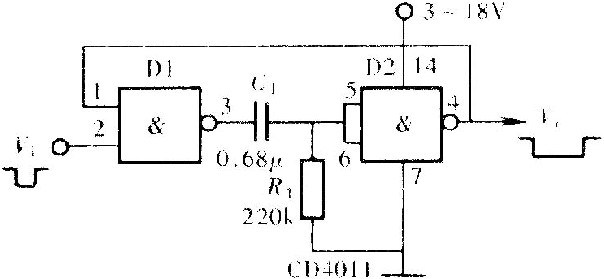

用CMOS與非門或者或非門都可以組成單穩態觸發器,這種單穩態觸發器在電路中廣泛地用于對脈沖信號的延時、展寬和整形等。用門電路組成的單穩態觸發器,它的主要原理是利用門電路輸入端的閾值電平和加入門電路中的RC元件的充放電作用。用與非門或者邏輯門都可以組成單穩態觸發器,但它們各自的觸發方式不同,輸出的邏輯電平也不同。如圖所示為用門電路組成的單穩態觸發器電路。
由門電路組成的單穩態觸發器
